A medida que la arquitectura contemporánea sigue favoreciendo las líneas limpias y los detalles integrados, la iluminación ha evolucionado hacia un elemento de diseño estructural en lugar de una característica puramente decorativa. Los sistemas de iluminación LED lineales ahora se aplican ampliamente en proyectos residenciales, comerciales y arquitectónicos, que ofrecen continuidad visual, eficiencia y flexibilidad. En el núcleo de estos sistemas se encuentra el perfil de aluminio LED, que determina cómo se aloja, gestiona y mantiene la luz en el tiempo.
A menudo denominados canales LED o extrusiones de aluminio para iluminación LED, estos perfiles sirven de funciones mucho más que un simple montaje. Gestionan el rendimiento térmico, influyen en la calidad óptica, protegen las tiras de LED y garantizan resultados de instalación consistentes en todo el proyecto. Sin una selección de perfil adecuada, incluso los componentes LED de primera calidad no pueden ofrecer un rendimiento fiable.
Esta guía proporciona una descripción general a nivel de sistema de las soluciones de iluminación lineal modernas, centrándose en cómo interactúan los perfiles LED con los componentes del sistema, los parámetros técnicos, los requisitos de la aplicación y las restricciones de instalación.
Componentes centrales de sistemas de perfiles LED profesionales
Un sistema de iluminación lineal profesional se define por el funcionamiento de sus componentes en conjunto. Cada elemento debe ser evaluado en función de su relación con el perfil LED.
Descripción general de la interacción de componentes
| Componente del sistema | Relación con el perfil LED | Impacto de selección |
| Tira LED / Cinta de luz | Montado directamente dentro del perfil | Determina el ancho de perfil requerido y la capacidad térmica |
| Perfil de aluminio / Canal | Carcasa estructural y térmica | Define la disipación de calor, el método de montaje y la apariencia |
| Difusor / Lente | instalado dentro de la apertura del perfil | Afecta a la uniformidad de la luz, el deslumbramiento y la eficiencia |
| Fuente de alimentación / conductor | Conectado eléctricamente al sistema de perfil | Influye en la longitud de la carrera, el espacio de cableado y la planificación del calor |
| sistema de control | Integrado a través de cableado y puntos de acceso | Requiere espacio de perfil para conectores y acceso al servicio |
| Herrajes de montaje | Accesorios específicos para perfiles | Determina la precisión y la estabilidad de la instalación |
1. Tiras LED y luces de cinta

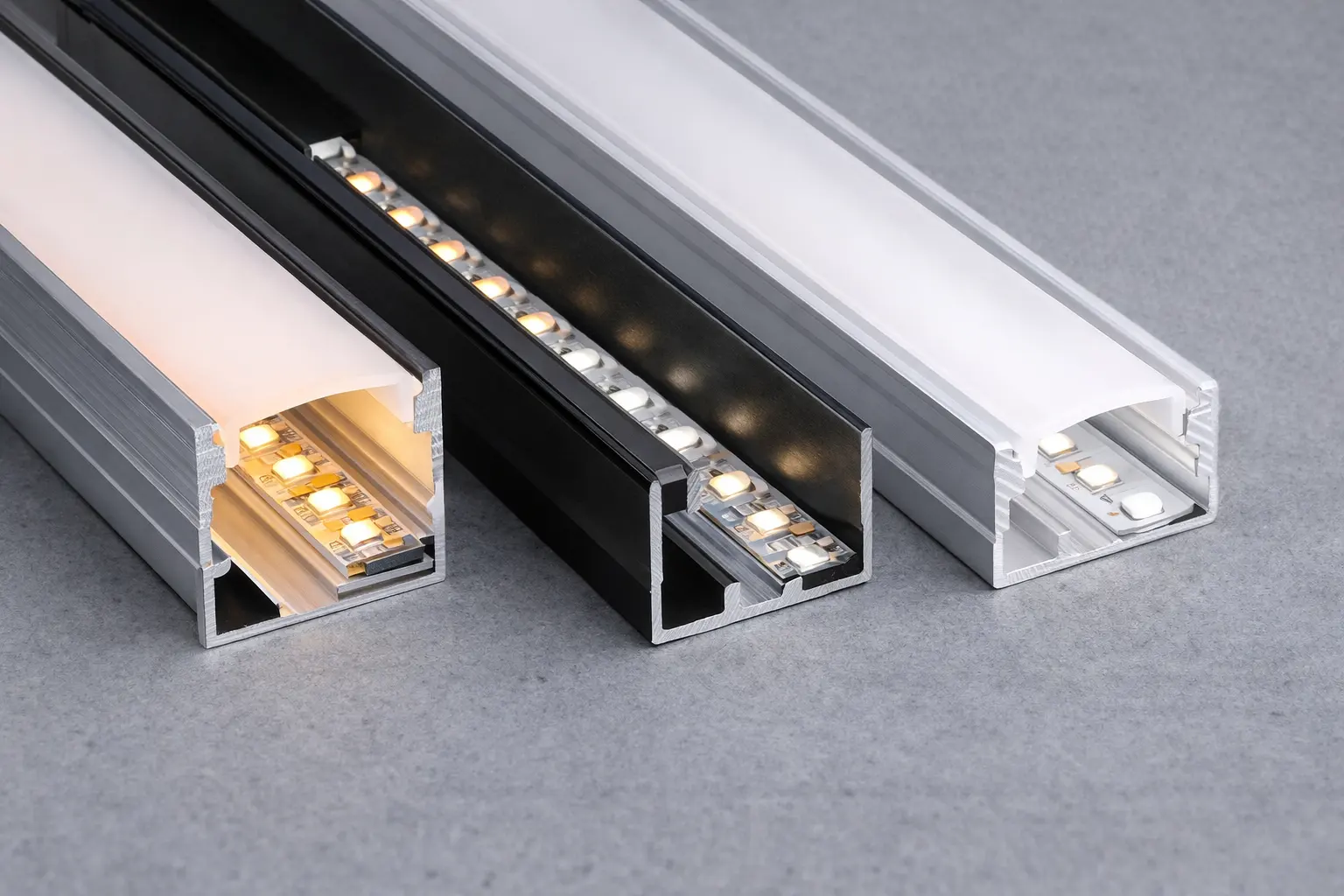

Las tiras de LED determinan el brillo, la calidad del color y el consumo de energía, pero su rendimiento a largo plazo depende de la carcasa de aluminio que los soporte. La cinta LED de alta salida o de alta densidad genera calor significativo, que debe transferirse de manera eficiente a través del cuerpo del perfil.
Los canales de poca profundidad o ligeros pueden ser adecuados para iluminación de acento de baja potencia, pero a menudo son insuficientes para un funcionamiento continuo con potencias más altas. La profundidad del perfil, el grosor de la pared y la calidad del material afectan directamente la estabilidad térmica y la vida útil del LED. El ancho de la tira es igualmente crítico, ya que las dimensiones internas de la extrusión deben acomodar la PCB y las juntas de soldadura sin comprometer el flujo de aire.
2.Perfiles de aluminio y canales de extrusión
Las extrusiones de aluminio para la iluminación LED forman la columna vertebral estructural de los sistemas lineales. Sus funciones principales incluyen la disipación de calor, la protección mecánica y la definición de la geometría de instalación.
En comparación con las carcasas de plástico, los perfiles de aluminio extrusionados proporcionan una conductividad térmica superior y estabilidad dimensional. Los acabados superficiales, como el anodizado o el recubrimiento en polvo, mejoran la resistencia a la corrosión y permiten la alineación con los acabados arquitectónicos. El tamaño y la masa del perfil determinan directamente la cantidad de calor que se puede disipar durante la operación continua. Para explorar la gama completa de opciones de extrusión de aluminio y sus aplicaciones, consulte nuestro Guía completa de canal de luz de cinta LED para 2025.
MN0809B
Peso:0.042KG
Grosor: 0,7 mm
Color PC: Blanco leche
Tamaño: L1000*W8*H9mm
Tapones/clips: 1par/m
Color aluminio: Plata/Negro
MN1010B
Peso:0.096KG
Grosor: 0,8 mm
Color PC: Blanco leche
Tamaño: L1000*W10*H10mm
Tapones/clips: 1par/m
Color aluminio: Plata/Negro
Para la iluminación lineal estándar montada en superficie, se recomiendan modelos como MN0809B o MN1010B. Estos perfiles de LED ligeros son adecuados para gabinetes residenciales, iluminación de muebles o aplicaciones de exhibición comercial ligera. Soportan tiras de LED comunes y, cuando se combinan con difusores de PC o PMMA, brindan una iluminación uniforme y un control efectivo del deslumbramiento.
3.Difusores y cubiertas ópticas
Los difusores deben seleccionarse siempre en relación directa con la geometría del perfil LED en lugar de como componentes independientes. Los canales de aluminio poco profundos suelen requerir una mayor densidad de LED o materiales de difusión más fuertes para minimizar la mancha y los puntos LED visibles. En contraste, las extrusiones LED más profundas proporcionan un espacio de mezclado adicional, lo que permite el uso de difusores de transmisión más altos que mejoran la eficiencia. El equilibrio correcto entre el tipo de difusor, la profundidad del perfil y el espaciado de LED es esencial para lograr una salida de luz uniforme y un control de deslumbramiento aceptable.
4.Fuentes de alimentación y conductores
Aunque las fuentes de alimentación y los controladores LED no están físicamente integrados en el perfil LED, influyen fuertemente en la selección del perfil mediante los requisitos de cableado y la gestión de caída de voltaje. Las largas carreras de iluminación lineal pueden requerir canales de aluminio más amplios para adaptarse al cableado oculto, conexiones de paso o diseños de doble alimentación. En las instalaciones empotradas o sin trim, se prefiere a menudo la colocación del conductor remoto para reducir la acumulación de calor dentro del perfil y mantener la fiabilidad y servicio a largo plazo del sistema.
5.Sistemas de control
Los protocolos de control de iluminación como 0–10V, DALI o DMX afectan directamente la densidad de cableado, la ubicación del conector y el acceso de mantenimiento. Los perfiles LED especificados para sistemas de iluminación comercial o arquitectónico deben proporcionar suficiente espacio interno para controlar el cableado y permitir el acceso para la solución de problemas sin perturbar las superficies acabadas. La mala coordinación entre los sistemas de control y el diseño del perfil a menudo conduce a complicaciones de instalación, accesibilidad limitada o modificaciones visibles que comprometen la apariencia arquitectónica prevista.
6.montaje Hardware y accesorios
Los clips de montaje, los soportes y los kits de suspensión están diseñados para que coincidan con las geometrías y los métodos de instalación de perfiles LED específicos. Los sistemas lineales suspendidos, empotrados y suspendidos en la superficie se basan en diferentes tolerancias de hardware y requisitos de carga. La selección de un perfil de aluminio sin su ecosistema de montaje previsto con frecuencia da como resultado una desalineación, un espaciado desigual o sujetadores visibles. Los accesorios que combinan correctamente garantizan una calidad de instalación consistente, estabilidad estructural y rendimiento a largo plazo del sistema de iluminación lineal.
Tipos de perfiles LED: Clasificación estructural
Los perfiles de LED se pueden clasificar según el método de instalación, la geometría y la intención de la aplicación.

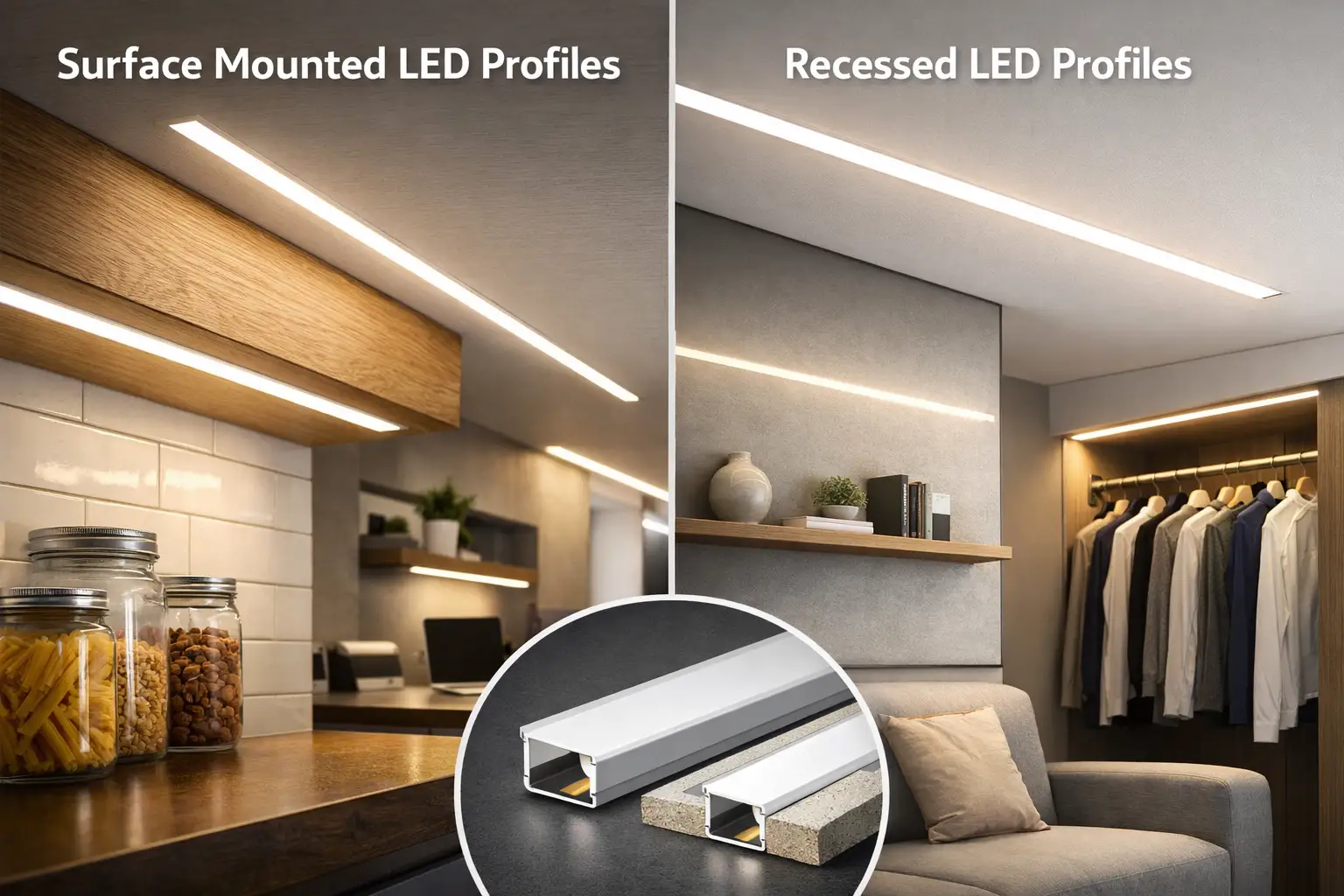

Clasificación basada en la instalación
| Tipo de instalación | Características de perfil típicos | Casos de uso comunes |
| Montado en superficie | Canales poco profundos, carcasa visible | Proyectos de modernización, Gabinetes |
| rebajado | Alineación al ras, integración de paneles de yeso | Techos, Paredes |
| Enloquecido sin triturar | Integración de yeso sin bordes | Interiores arquitectónicos modernos |
| Lineal suspendido | Extrusión rígida con cableado interno | Oficinas, espacios comerciales |
| Montado en la pared o en la esquina | Geometría en ángulo o direccional | acentos, iluminación indirecta |
Forma y geometría del perfil
| perfilP. | ventaja funcional | Impacto del diseño |
| lineal plano | formulario compacto | Presencia visual mínima |
| Canal profundo | Mezcla de luz mejorada | Reducción de deslumbramiento |
| Esquina / en ángulo | Salida direccional | Fuente de luz oculta |
| redondo o tubular | Distribución uniforme | Aplicaciones decorativas |
Los perfiles de esquina y ángulo proporcionan una salida direccional mientras ocultan la fuente de luz. Para aplicaciones especializadas, explore nuestro Guía de perfiles de aluminio LED de esquina de 45°.
Diseños orientados a la aplicación
Muchos perfiles LED están diseñados para escenarios de aplicaciones específicos, como iluminación debajo del gabinete, iluminación de cala, detalles de fachada, integración de bordes de baldosas o instalaciones en exteriores. Estos diseños orientados a la aplicación abordan factores únicos que incluyen la exposición ambiental, las limitaciones de montaje y los requisitos de rendimiento óptico. Por ejemplo, los canales de aluminio exterior deben considerar la resistencia a la intemperie y el sellado, mientras que los perfiles de ajuste de baldosas se centran en dimensiones precisas y limpias transiciones visuales dentro de superficies arquitectónicas.
3. Parámetros de rendimiento del perfil LED que influyen en la selección
Las especificaciones técnicas deben guiar las decisiones de selección de perfiles en lugar de servir como puntos de datos abstractos.
Relación de parámetro a selección
| Parámetro técnico | Por qué es importante | Impacto de selección de perfiles |
| Disipación térmica | Controla la vida útil del LED | Determina la profundidad del perfil y la masa de aluminio |
| Profundidad de perfil | Afecta la uniformidad de la luz | Influye en la densidad de LED y la elección del difusor |
| representación en colores | CRI más alto genera más calor | Requiere capacidad térmica mejorada |
| Temperatura de color | Los sistemas cálidos o sintonizables funcionan más calientes | Demandar el tamaño del perfil conservador |
| Eficiencia del sistema | El calor afecta la producción real | Los perfiles deficientes reducen el rendimiento real |
| carga eléctrica | Caída de voltaje en tiradas largas | Requiere espacio para cableado y alimentación |

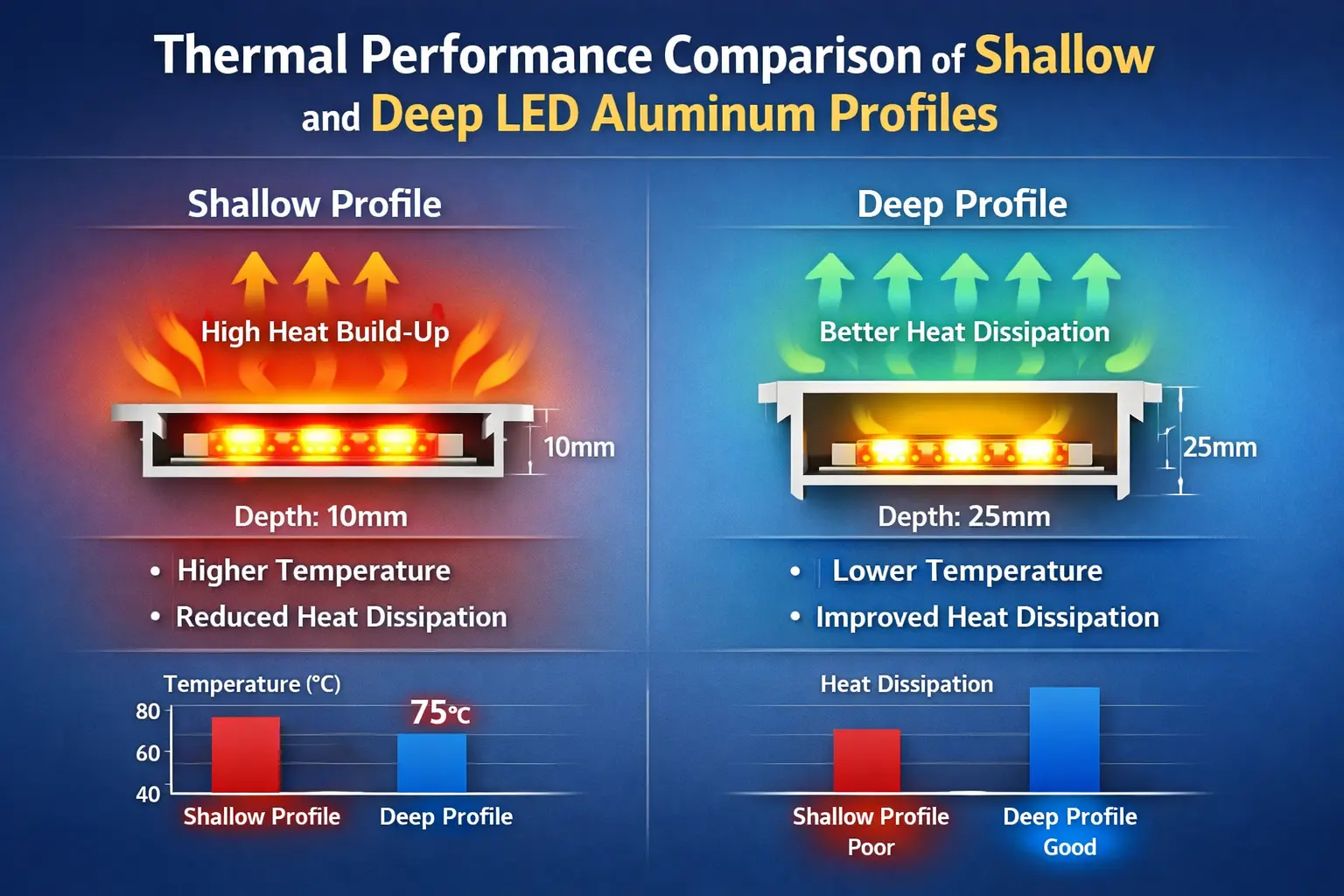

Rendimiento térmico
La capacidad de disipación térmica define la potencia máxima de la tira de LED que puede soportar un perfil de aluminio de forma fiable. Los canales extruidos más profundos o pesados proporcionan una mayor superficie para la transferencia de calor, lo que permite mayores densidades de potencia y más largas horas de funcionamiento continuo. Sin embargo, los perfiles de tamaño insuficiente restringen el flujo de calor y provocan temperaturas elevadas de unión, lo que lleva a una depreciación acelerada del lumen, cambio de color y una vida útil reducida dentro de los sistemas de iluminación LED lineales.
Al discutir la gestión térmica y la compatibilidad de densidad de potencia, los perfiles como UN2015B o UN1712A proporcionan mayores volúmenes de canales y una mejor disipación de calor para tiras de LED de mayor potencia, lo que permite realizar recorridos continuos más largos sin estrés térmico.
Para espacios sensibles al deslumbramiento, la combinación de un perfil de tres lados TS4022A con un difusor de ópalo mejora la distribución uniforme de la luz mientras controla el deslumbramiento.

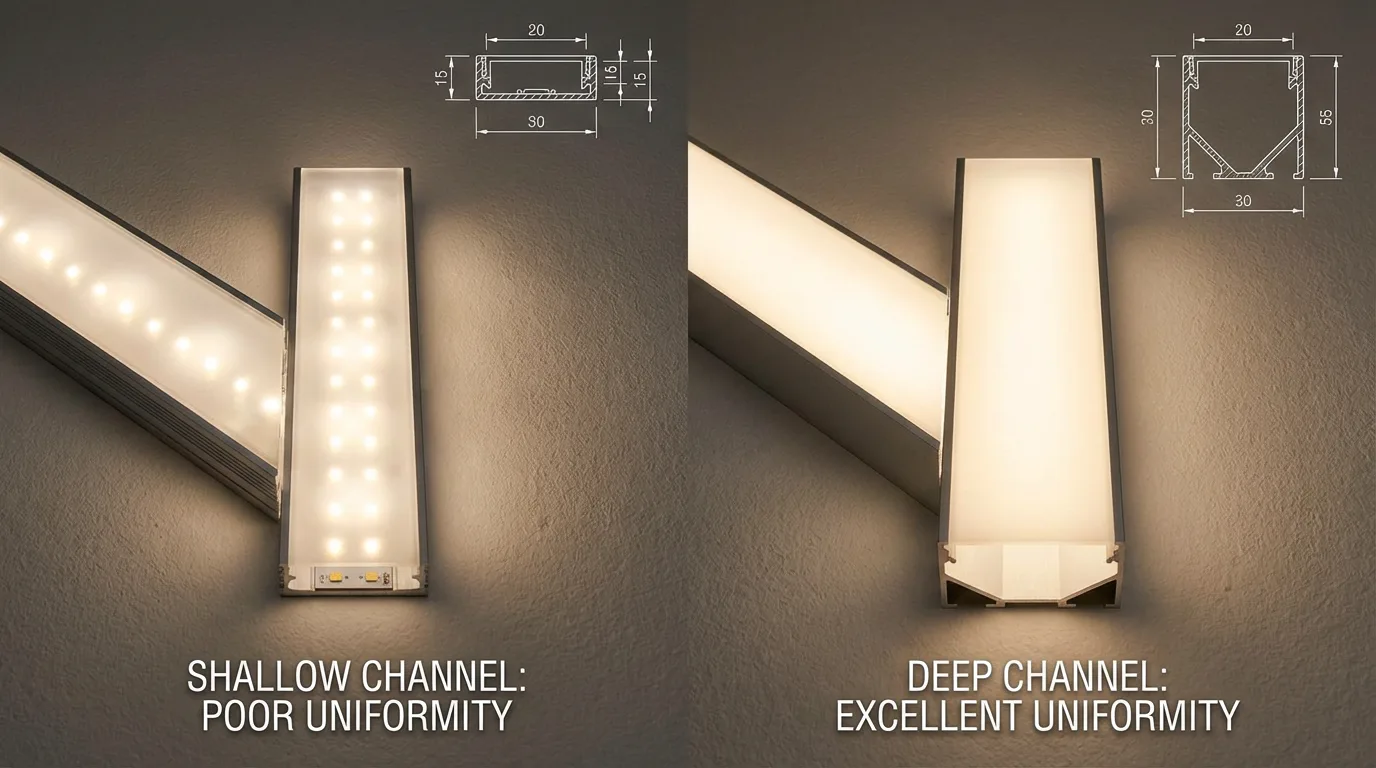

Comportamiento óptico
La profundidad del perfil juega un papel fundamental en la determinación de la uniformidad de la luz y el confort visual. Las carcasas de LED más profundas permiten una mezcla de luz mejorada antes de que la salida llegue al difusor, reduciendo significativamente los puntos de LED visibles y el deslumbramiento. Esta flexibilidad de diseño permite el uso de tiras de menor densidad de LED manteniendo una apariencia suave. Los perfiles poco profundos, en comparación, exigen un espaciado más ajustado de LED y una difusión más agresiva para lograr resultados visuales comparables.
Guía completa de selección de perfil LED
La selección efectiva de perfiles comienza con el análisis de aplicaciones en lugar de la comparación de productos.
Matriz de evaluación basada en aplicaciones
| Condición del proyecto | Dirección de perfil recomendada |
| Requisito de alto rendimiento | Extrusión de aluminio profundo |
| Profundidad de instalación limitada | LED de alta densidad con canal poco profundo |
| Ambiente sensible al deslumbramiento | Perfil más profundo con difusor de ópalo |
| Carreras continuas largas | Perfil con espacio de cableado y sistema de juntas |
| Área húmeda o al aire libre | Carcasa de aluminio sellada y con clasificación IP |
Especificaciones de la tira de LED a juego
Las especificaciones de la tira de LED deben adaptarse cuidadosamente a las dimensiones internas y la capacidad térmica de la extrusión de aluminio seleccionada. El ancho de la tira determina la compatibilidad del canal, mientras que la densidad de potencia influye en la masa del perfil requerida para una disipación de calor adecuada. El espaciado de LED afecta el rendimiento y la uniformidad del difusor. Las combinaciones que no coinciden a menudo resultan en sobrecalentamiento, mala calidad de la luz o dificultades de instalación, lo que subraya la importancia de seleccionar tiras y perfiles como sistema coordinado.
Iluminación de gabinetes de
La iluminación de la cocina debajo del gabinete generalmente favorece los canales LED delgados montados en la superficie que proporcionan suficiente iluminación de tareas mientras mantienen el deslumbramiento controlado. Los perfiles deben encajar dentro de espacios libres de instalación limitados y permitir un fácil acceso para mantenimiento o reemplazo. La selección del difusor es igualmente importante, ya que el brillo excesivo o los puntos de acceso visibles pueden reducir la comodidad visual. Un perfil de aluminio bien elegido equilibra el factor de forma, el rendimiento óptico y los requisitos prácticos de instalación en gabinetes residenciales.
condiciones ambientales
Los perfiles LED instalados en ambientes exteriores o húmedos requieren carcasas de aluminio selladas con clasificaciones IP adecuadas para evitar la entrada de humedad. Más allá de la protección del agua, se deben evaluar factores como la exposición a los rayos UV, la resistencia a la corrosión y la expansión térmica. Los entornos costeros o de alta temperatura ejercen un estrés adicional en los materiales y acabados. La selección de perfiles diseñados específicamente para estas condiciones garantiza la durabilidad, la seguridad eléctrica y un rendimiento constante en aplicaciones exigentes.
Aplicaciones de iluminación lineal y lógica de selección de perfiles
Diferentes entornos imponen requisitos distintos en la selección de perfiles.
Lógica de aplicación a perfil
| Escenario de aplicación | Requisitos clave | Elección de perfil típica |
| Iluminación de tareas de cocina | Control de deslumbramiento, forma delgada | Canal poco profundo montado en la superficie |
| Iluminación de la cala del espacio habitable | Salida indirecta suave | Perfil empotrado profundo |
| Ambiente de oficina | Uniformidad, comodidad visual | Sistema lineal suspendido o empotrado |
| Pantallas minoristas | Flexibilidad direccional | Canal ajustable o en ángulo |
| Baños / Spas | Resistencia a la humedad | Carcasa de aluminio con clasificación IP |
| Fachadas / Exteriores | Durabilidad, resistencia a la intemper | Extrusión con clasificación exterior |
Espacios residenciales
Las aplicaciones de iluminación residencial ponen un fuerte énfasis en la proporción, integración y idoneidad ambiental. Las cocinas suelen priorizar perfiles LED compactos montados en la superficie que se ajustan a espacios despejados limitados de gabinetes mientras ofrecen iluminación de tareas enfocadas. Las áreas de estar a menudo favorecen los canales de aluminio más profundos diseñados para la iluminación lineal indirecta, lo que permite efectos ambientales más suaves y un deslumbramiento reducido. En los baños y espacios de servicios públicos, las carcasas LED resistentes a la humedad con sellado adecuado son esenciales para garantizar la seguridad eléctrica, la durabilidad y el rendimiento a largo plazo dentro de los sistemas de iluminación residencial.
UN1509B rebajado aPerfil de luminiscencia
Peso:0.092KG
Grosor: 0,8 mm
Color PC: Blanco leche
Tamaño: L1000*W15*H9mm
Tapones/clips: 1par/m
Color aluminio: Plata/Negro
Para la iluminación indirecta de sala de estar o aplicaciones de estilo de pista lineal, los perfiles similares a los UN1509B ofrecen una sección transversal más grande que mejora la difusión de la luz y la mezcla de luz interna. La mayor profundidad de perfil permite que los puntos LED se mezclen de manera más efectiva detrás del difusor, creando una iluminación ambiental más suave al tiempo que reduce el deslumbramiento en los espacios de vivienda residencial.
Espacios comerciales y arquitectónicos
Los entornos comerciales y arquitectónicos exigen perfiles LED que soportan una iluminación constante, comodidad visual e instalación escalable. Los espacios de oficina requieren sistemas de iluminación lineal optimizados para una distribución de luz uniforme y bajo deslumbramiento para soportar tareas visuales prolongadas. La hospitalidad, el comercio minorista y los espacios públicos dan prioridad a las corridas continuas, transiciones fluidas y acabados arquitectónicos refinados que se integran con techos o paredes. En estos entornos, los perfiles de aluminio deben equilibrar el rendimiento óptico, la eficiencia de la instalación y la continuidad estética en los diseños de iluminación a gran escala.

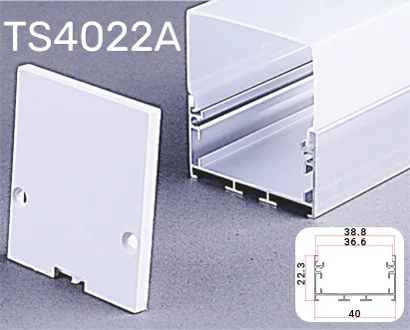

TS4022A Perfil de aluminio de tres luces laterales
Peso: 0.232 kg
Grosor: 0,8 mm
Color PC: Blanco leche
Tamaño: L1000*W40*H22mm
Tapones/clips: 1par/m
Color aluminio: Plata/Negro
Para espacios de exhibición, vitrinas o iluminación de escaparate minorista, perfiles luminosos de tres lados similares a los TS4022A o TS5022A permiten una iluminación multiángulo mejorada. Estos diseños de perfiles distribuyen la luz en múltiples superficies simultáneamente, mejorando la visibilidad del producto, la percepción de profundidad y el impacto visual general en los entornos de visualización comercial.
Prácticas recomendadas de
La instalación exitosa de perfiles LED se basa en una planificación precisa, una selección correcta de hardware de montaje y una estrecha coordinación con diseños eléctricos. Los canales LED empotrados y sin trim se deben instalar antes del acabado de la superficie final, ya que su integración depende de la alineación precisa con paneles de yeso, yeso o paneles arquitectónicos. Los sistemas montados en superficie, aunque más flexibles, aún requieren un posicionamiento cuidadoso para mantener líneas rectas y continuidad visual en recorridos lineales largos. Los perfiles de suspensión y esquinas introducen consideraciones adicionales relacionadas con la distribución de carga, los puntos de anclaje y el espaciado consistente. La secuencia de instalación adecuada garantiza que los canales de aluminio funcionen según lo previsto, al tiempo que se conserva la integridad del diseño del sistema de iluminación lineal.
Errores comunes y cómo evitarlos
Muchos problemas de instalación y rendimiento se originan en la selección de perfiles LED de tamaño inferior que no pueden disipar adecuadamente el calor. La planificación térmica insuficiente a menudo conduce a la depreciación prematura de los lumen y al menor tiempo de vida del sistema. Otros errores comunes incluyen el uso de accesorios de montaje incompatibles, descuidar el espacio de cableado o no planificar el acceso al mantenimiento. Es mejor evitar estos problemas especificando el sistema de iluminación a un nivel holístico en lugar de tratar las tiras, perfiles y controladores de LED como componentes aislados. La coordinación a nivel del sistema mejora la fiabilidad, simplifica la instalación y minimiza los riesgos operativos a largo plazo.
Normas de calidad y apoyo profesional
Los fabricantes de perfiles LED de alta calidad proporcionan una documentación técnica completa para respaldar la especificación y la ejecución del proyecto. Esto generalmente incluye informes fotométricos, datos de pruebas térmicas, certificaciones de materiales y dibujos CAD detallados. La cobertura de la garantía y el cumplimiento de los estándares de iluminación reconocidos indican además la fiabilidad del producto. El acceso a los programas de muestra permite a los diseñadores y contratistas verificar el ajuste, el acabado y el rendimiento óptico antes de la implementación completa. Igualmente importante es el soporte técnico receptivo, que ayuda con la selección de perfiles, la optimización del diseño y la guía de instalación a lo largo del ciclo de vida del proyecto.
Tendencias futuras en tecnología de perfiles LED
La tecnología de perfil LED sigue evolucionando junto con los avances más amplios en los sistemas de iluminación. Los controles inteligentes, los conceptos de iluminación centrados en el ser humano y la conectividad digital influyen cada vez más en el diseño del perfil y en los requisitos de espacio interno. El abastecimiento sostenible de aluminio y los materiales reciclables están cobrando importancia a medida que se aprietan los estándares ambientales. Las mejoras en la ingeniería óptica permiten perfiles más delgados con una mayor uniformidad de la luz, mientras que la eficacia del LED ascendente cambia una mayor responsabilidad hacia las soluciones térmicas y estructurales inteligentes. A medida que convergen estas tendencias, los perfiles LED desempeñarán un papel aún más crítico en la entrega de sistemas de iluminación lineal eficientes, adaptables y preparados para el futuro.
Conclusión
Los perfiles de aluminio LED forman la base estructural y funcional de los modernos sistemas de iluminación LED lineales. Cuando se especifica como parte de un sistema integrado, garantizan la estabilidad térmica, el confort visual y el rendimiento a largo plazo.
Las soluciones de iluminación profesional requieren más que LED de alta calidad. Exigen la selección coordinada de perfiles, ópticas, controles y métodos de instalación. A medida que la iluminación lineal continúa definiendo espacios contemporáneos, el papel del perfil LED sigue siendo central para el éxito del diseño de iluminación.
