Módulos LED de alta salida – Fabricante de módulos LED personalizados
¿Qué es un módulo lineal LED?
Un módulo lineal LED es una unidad de iluminación rígida o semirrígida que integra varios LED en una PCB lineal, diseñada para ofrecer una salida de luz uniforme en áreas definidas.
En comparación con las luces de tira LED flexibles, los módulos lineales ofrecen una mejor gestión térmica, una instalación más estable y un rendimiento óptico consistente, lo que los hace adecuados para aplicaciones de iluminación profesional.
¿Cómo funcionan los módulos lineales LED?
Los módulos lineales LED funcionan como sistemas de iluminación completos donde los chips LED, el diseño de PCB, el diseño térmico y la entrada de energía funcionan juntos para producir una iluminación estable y eficiente.
El rendimiento general depende no solo de los propios LED, sino también de la eficacia con la que se gestiona el calor y de la distribución uniforme de la luz en todo el módulo.
Módulo LED estándar Zhaga
Nuestras luces LED modulares y el módulo SMD LED son fuentes de luz LED de alta eficiencia premontadas en PCB duraderos. Ofrecen brillo uniforme, eficacia superior y una larga vida útil. Construidos según los estándares de Zhaga, estos módulos LED reemplazables garantizan la compatibilidad entre marcas, la integración de iluminación del módulo LED rápido y el mantenimiento mínimo, perfectos para aplicaciones OEM y ODM.
Comúnmente utilizado en iluminación de oficina, pantallas minoristas y accesorios arquitectónicos, nuestras luces de módulo LED y tiras de luz LED modulares ayudan a reducir los costos de I+D, acelerar la producción y ofrecer resultados ópticos consistentes. Elija luces LED modulares estandarizadas para proyectos de iluminación de alto rendimiento confiables.
Módulo de luz LED modular de 140x24mm 550lm
Modelo: ROX24T012E-140mm/RQX24T012E-140MM
Voltaje de entrada: 10.4-11.4VDC
Corriente de entrada: 275mA
Vatio de entrada: 3W
Lúmenes: 549-621 LM
Eficacia luminosa: 183-205 lm/W
Tipos de LED: SMD3030/SMD2835
Chip LED: Samsung/OSRAM/Lumileds/Bridgelux/Seúl
LED CANT: 12 piezas
Temperatura de color: 2700K/3000K/4000K/5000K/6500K
CRI: 80/90
Dimensión: 139×23.6×1.6mm
Material de PCB: Aluminio/FR-4
Certificación: CE, RoHS
Garantía: 5 años
Módulo de luz LED de 280x24mm 1100lm
Modelo: ROX24T024E-280mm/RQX24T024E-280MM
Voltaje de entrada: 20.9-22.7VDC
Corriente de entrada: 275mA
Vatio de entrada: 6.1W
Lúmenes: 1098-1241 LM
Eficacia luminosa: 183-205 lm/W
Tipos de LED: SMD3030/SMD2835
Chip LED: Samsung/OSRAM/Lumileds/Bridgelux/Seúl
LED CANT: 24 piezas
Temperatura de color: 2700K/3000K/4000K/5000K/6500K
CRI: 80/90
Dimensión: 279×23.6×1.6mm
Material de PCB: Aluminio/FR-4
Certificación: CE, RoHS
Garantía: 5 años
560x24mm 2200lm SMD Módulo LED
Modelo: ROX24T048E-560mm/RQX24T048E-560MM
Voltaje de entrada: 41.8-45.4VDC
Corriente de entrada: 275mA
Vatio de entrada: 12.1W
Lúmenes: 2195-2482 LM
Eficacia luminosa: 183-205 lm/W
Tipos de LED: SMD3030/SMD2835
Chip LED: Samsung/OSRAM/Lumileds/Bridgelux/Seúl
LED CANT: 48 piezas
Temperatura de color: 2700K/3000K/4000K/5000K/6500K
CRI: 80/90
Dimensión: 559×23.6×1.6mm
Material de PCB: Aluminio/FR-4
Certificación: CE, RoHS
Garantía: 5 años
Iluminación del módulo LED 1120x24mm 4500lm
Modelo: ROX24T096E-1120mm/RQX24T096E-1120MM
Voltaje de entrada: 83.6-90.8VDC
Corriente de entrada: 275mA
Vatio de entrada: 24.3W
Lúmenes: 4491-4964 LM
Eficacia luminosa: 187-205 lm/w
Tipos de LED: SMD3030/SMD2835
Chip LED: Samsung/OSRAM/Lumileds/Bridgelux/Seúl
LED CANT: 96 piezas
Temperatura de color: 2700K/3000K/4000K/5000K/6500K
CRI: 80/90
Dimensión: 1119×23.6×1.6mm
Material de PCB: Aluminio/FR-4
Certificación: CE, RoHS
Garantía: 5 años
¿Dónde se utilizan los módulos de luz LED?
Los módulos de luz LED no son solo para nuevos proyectos de iluminación, también están diseñados para reemplazar las fuentes de luz obsoletas en los accesorios tradicionales.
Al actualizar los viejos fluorescentes, los tubos LED o los tubos convencionales de LED con módulos LED estándar compatibles con Zhaga, puede mejorar la eficiencia energética, prolongar la vida útil y lograr una salida de luz más consistente sin rediseñar toda la luminaria.
Por lo tanto, el alcance de la aplicación de las luces de módulos LED abarca la iluminación de oficinas, los supermercados minoristas, los sectores industriales y los accesorios lineales para espacios educativos, que se extienden a almacenes, centros logísticos, estacionamientos y edificios.
Elija las luces LED modulares de SignLiteled para obtener las soluciones de iluminación OEM/ODM más flexibles y eficientes del mercado.

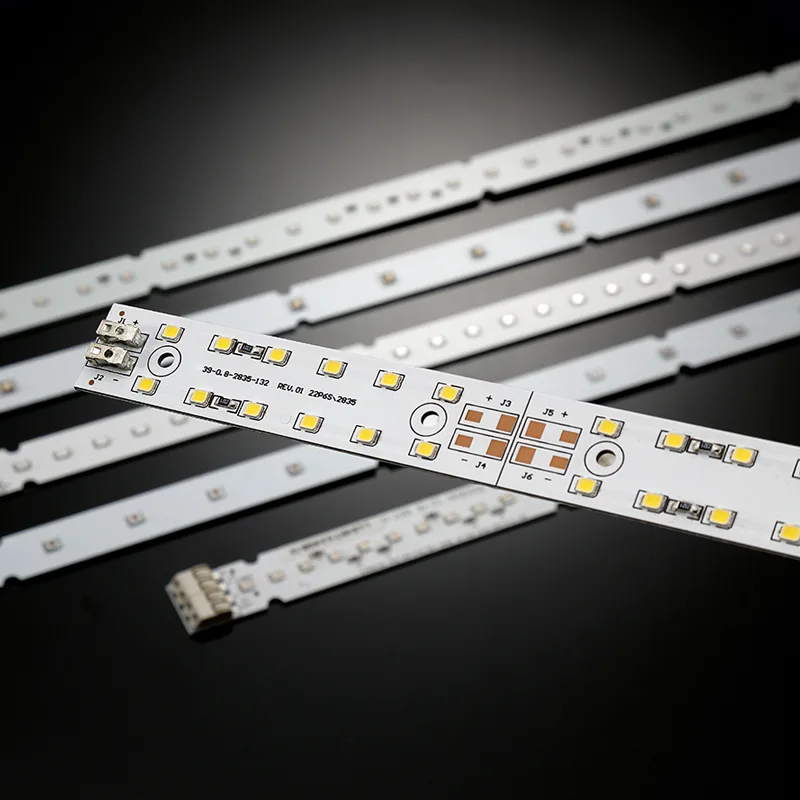

Soluciones de luz LED modulares personalizadas
SignLiteled ofrece una personalización completa para luces modulares LED, desde el rendimiento eléctrico hasta las dimensiones de la placa. Ya sea que necesite longitudes personalizadas, CCT especiales o diseños de montaje únicos, nuestras soluciones de luz LED modulares cumplen con sus requisitos de proyecto exactos.
Marcas LED disponibles:Elija entre renombrados chips LED, incluidos Samsung, Osram, Lumileds, Bridgelux, Seúl, Nichia, Cree y más, para mejorar la eficacia luminosa, la consistencia del color y la vida útil.
Diseño de corriente constante / voltaje constante: Ofrece soluciones de voltaje constante o de corriente constante personalizables compatibles con varios sistemas de driver, garantizando una estabilidad de brillo y compatibilidad del sistema.
Personalización DOB (conductor a bordo): Ofrece opciones de DOB: integrar controladores en módulos para simplificar el diseño de accesorios y ahorrar espacio y costos, ideal para proyectos de actualización; soporta los correspondientes requisitos de gestión térmica y certificación.
Estructura de tablero y sustrato: Elija PCB de aluminio para una mejor disipación de calor o FR-4 para reducir los costos.
Marcas de terminales y conectores: Soluciones de conector/conector fiables compatibles con WAGO, MOLEX, JST y otros, lo que garantiza una fácil conexión y una alta eficiencia de montaje, y una alta eficiencia de montaje.
Personalización del factor de forma del módulo: Desde módulos rígidos a flexibles, lineales a áreas: personalizamos las placas de circuito en cualquier forma para adaptarse a diversas formas y dimensiones de accesorios.

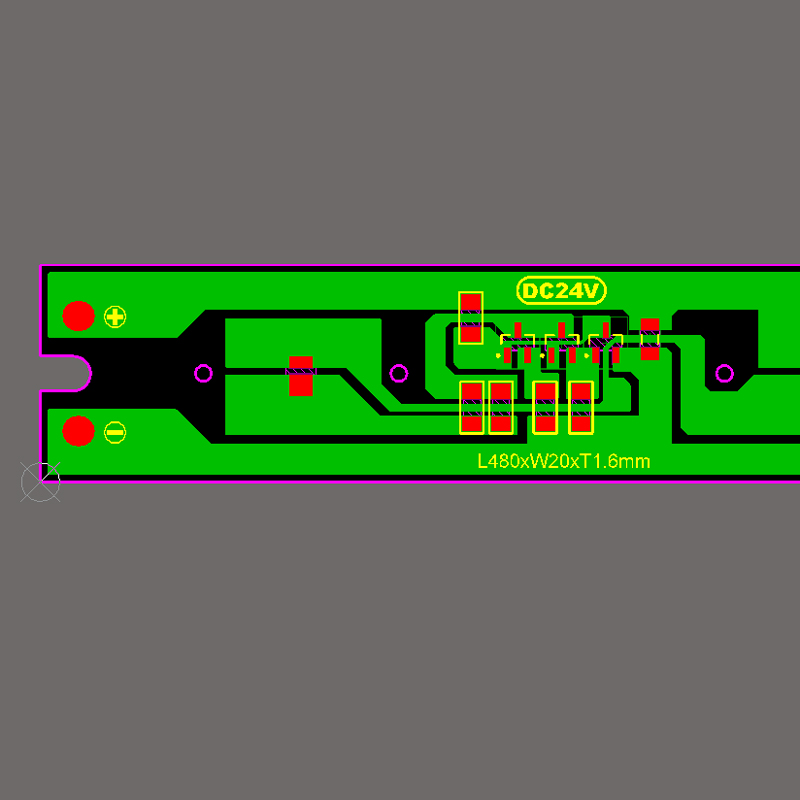

Servicio de diseño gratuito
Servicios de diseño gratuitos para reducir los costos de desarrollo.
Personalización flexible
Soluciones de voltaje constante/corriente constante para cumplir con los diversos requisitos del proyecto.
Entrega de 10 a 15 días
Respuesta rápida a los ciclos de proyecto acortados.
Garantía de certificación global
Cumple con los estándares internacionales, incluidos CE, UL, RoHS, ETL y más.
Pruebas de rendimiento de productos personalizadas por el cliente
Cada módulo lineal LED que entregamos se prueba y se verifica como un sistema completo, lo que garantiza un rendimiento fiable más allá de las especificaciones de componentes individuales. Los resultados del mundo real dependen de la interacción entre los LED, el diseño de PCB, la gestión térmica y las condiciones de conducción; aquí es donde se enfoca nuestra validación.
Mediante la integración de pruebas de esferas y medición a nivel de sistema, confirmamos la salida luminosa real, la eficacia del sistema y la estabilidad eléctrica en condiciones reales de funcionamiento.
Cada módulo está diseñado para mantener una salida estable, un aumento de temperatura controlado e iluminación uniforme, lo que lo hace adecuado para aplicaciones exigentes como señalización, iluminación arquitectónica y sistemas de retroiluminación.
Los datos de prueba completos y el soporte de validación específico del proyecto están disponibles a pedido.
Artículo | Tipo LED | Modo serie y paralelo | Número de LED | Tensión | tipo Adelante Corriente | Potencia | cambio continuo | Eficacia | CCT | Ra | Descargar |
|---|---|---|---|---|---|---|---|---|---|---|---|
280×18mm | SMD2835 | 4s5p | 20 piezas | 11.05VCC | 450mA | 4.971W | 1005 lm | 202.07 Lm/W | 3966k | 82.7 | Informe de prueba |
493 × 24 mm | SMD2835 | 20s1p | 20 piezas | 59.75VCD | 125mA | 8.3W | 1335 lm | 160.8 lm/p | 2990K | 82.8 | Informe de prueba |
493×50mm | SMD2835 | 20s3p | 60 piezas | 55.5VCD | 350mA | 21.6W | 3712 LM | 175,96 lm/W | 2993k | 82.7 | Informe de prueba |
560×18mm | SMD2835 | 8s5p | 40 unidades | 22.2VCC | 400mA | 10.2W | 1663 LM | 162.58 lm/ancho | 3967k | 83 | Informe de prueba |
560×18mm | SMD2835 | 8s5p | 40 unidades | 22.2VCC | 275mA | 10.2W | 2517 lm | 178,5 lm/ancho | 5970k | 82.4 | Informe de prueba |
560×18mm | SMD2835 | 8s6p | 48 piezas | 21.86VCD | 275mA | 8.7W | 1736 LM | 198.61 Lm/A | 5970k | 82.4 | Informe de prueba |
560×18mm | SMD5630 | 8s6p | 48 piezas | 22.1VCD | 400mA | 8.84W | 1825 lm | 206.43 Lm/W | 4872k | 83.1 | Informe de prueba |
560×20mm | SMD2835 | 16s3p | 48 piezas | 33.6VCD | 350mA | 11.8W | 2248 lm | 190.54 lm/p | 3956k | 83 | Informe de prueba |
1120 × 18 mm | SMD2835 | 16s5p | 80 piezas | 46VCD | 350mA | 17.9W | 3254 lm | 182.29 lm/p | 3914k | 82.8 | Informe de prueba |
lista de reproducción
Compatibilidad de iluminación de módulo LED y accesorios
Nuestros módulos lineales LED se integran a la perfección con los sistemas de control DALI, 0–10V y Casambi, que admiten atenuación e iluminación inteligente. También suministramos controladores, conectores y clips de montaje compatibles, lo que garantiza que las configuraciones de luces LED modulares sean confiables, eficientes y fáciles de instalar.
Esto proporciona una integración suave y máxima flexibilidad de diseño para los fabricantes de luminarias OEM.
Modelo: EM FIT 18/40/60/75 220-240 D CS L G2
Tensión de entrada: AC220-240V
Tensión de salida: DC25-54V/DC40-120V/DC90-175V/DC90-216V
Corriente de salida: 200-350mA/350-550mA
Potencia: 18W/40W/60W/75W
Eficacia: 87%-92%
FP: >0,96
Grado de protección IP: IP20
Certificación: CE, ENEC, CCC, RCM, TISI, BIS
Garantía: 5 años
Modelo: LC 35W/40W/50W/60W/75W/112W flexC lp SNC4
Tensión de entrada: AC220-240V
Tensión de salida: DC176-280V
Corriente de salida: 200-350mA/350-500mA
Power: 35W/40W/50W/60W/75W/112W
Eficacia: 90%-94%
FP: >0,95
Grado de protección IP: IP20
Certificación: CE, ENEC, CCC
Garantía: 5 años
Modelo: LF-FMR020YSIII/LF-FMR040YSIII/LF-FMR060YSIII
Tensión de entrada: AC220-240V
Tensión de salida: DC25-75V/DC40-130V/DC80-200V
Corriente de salida: 200/250/300/350 mA
Potencia: 20W/40W/60W
Eficacia: 87%-92,5%
FP: ≥0,93
Grado de protección IP: IP20
Certificación: ENEC, CE, CB, UKCA, RCM, EL, CCC, EAC
Garantía: 5 años
Comparado con el módulo lineal LED frente a la tira de luz LED
Si bien las luces de tiras LED son flexibles y fáciles de instalar, los módulos lineales LED brindan una estabilidad estructural superior, una gestión térmica y una fiabilidad a largo plazo. Los módulos lineales son normalmente preferidos en aplicaciones profesionales y comerciales donde el rendimiento constante es crítico, mientras que las tiras de LED son más adecuadas para instalaciones decorativas o con limitaciones de espacio. Más información sobre Módulos lineales LED frente a tiras de luces LED.
Diferencias clave:
Rígido y Flexi: Las tiras de LED utilizan placas de circuito flexibles para flexionar y moldear fácilmente, mientras que los módulos lineales son rígidos y están diseñados para ofrecer estabilidad y durabilidad estructural.
Método de instalación: Las tiras de LED cuentan con un respaldo adhesivo para una instalación rápida, mientras que los módulos lineales se montan con tornillos, clips o conectores para configuraciones más seguras y permanentes.
Gestión del calor y vida útil: Los módulos lineales ofrecen una mejor disipación del calor debido a su diseño rígido de PCB, lo que resulta en una mayor estabilidad y una mayor vida útil de la operación.
Aplicaciones: Los módulos lineales se utilizan ampliamente en señalización, cajas de luz e iluminación arquitectónica donde se requiere iluminación uniforme, mientras que las tiras de LED se usan más comúnmente para iluminación decorativa, iluminación de acento o espacios confinados.
Personalización: Las tiras de LED se pueden cortar a intervalos definidos para un ajuste de longitud flexible, mientras que los módulos lineales suelen tener un tamaño fijo pero se pueden conectar para configuraciones escalables.
¿Por qué elegir nuestros módulos LED Zhaga?
Estándar Zhaga
Compatible con diseños de luminarias globales, haciendo que los módulos LED sean rápidos y fáciles de reemplazar.
Alta producción
Hasta 11.000 lm, proporcionando un brillo superior a menor consumo de energía.
Larga vida útil
LM-80 probado, superando las 50.000 horas para módulos de iluminación LED confiables.
Opciones de CCT
Disponible desde 2700K–6500K con CRI 80/90+, ideal para aplicaciones de iluminación LED modular.
Salida de luz uniforme
El diseño de PCB optimizado permite una iluminación uniforme incluso con una pequeña distancia de paquete.
Fácil instalación
Los terminales de empuje simplifican el cableado de un módulo LED a un módulo LED, mejorando la velocidad de montaje.
Cómo cablear luces de módulo LED
Las luces del módulo LED de SignLiteled no están equipadas con protección contra sobretensión, sobrecorriente, sobrecarga o corriente de cortocircuito. Por lo tanto, deben utilizarse con controladores LED que cumplan con los estándares pertinentes para garantizar un funcionamiento seguro y fiable.
⚠️ Nuestros módulos de luz LED lineales están diseñados para cableado en serie y deben estar alimentados por controladores LED de corriente constante. El uso de controladores LED de voltaje constante causará daños irreversibles a los módulos.
Cómo instalar luces LED modulares
Para la mayoría de las aplicaciones del módulo LED, se recomienda el cierre de tornillos para garantizar una conexión térmica fiable entre las luces LED modulares y la superficie de disipación de calor.
Además, el área de disipación de calor real puede variar debido a las propiedades del material, la forma estructural, las influencias externas y las condiciones de instalación. Dependiendo de las características específicas del disipador de calor, se puede requerir pasta térmica o cinta térmica de doble cara para reducir la temperatura de la superficie del módulo.
Los siguientes pasos de instalación se basan en luminarias lineales.
Blog relacionado
Preguntas frecuentes sobre los módulos lineales LED
Esta sección proporciona respuestas claras y concisas a las preguntas frecuentes sobre los módulos lineales LED, incluyendo su estructura, aplicaciones, factores de rendimiento y diferencias con las tiras de luces LED.
Está pensado como una referencia rápida para comprender cómo se utilizan los módulos lineales LED en aplicaciones de iluminación del mundo real.
Un módulo lineal LED es una unidad de iluminación rígida que integra varios LED en un PCB lineal para proporcionar una iluminación uniforme y estable para aplicaciones como la señalización y la retroiluminación.
Los módulos lineales LED son rígidos y están diseñados para una iluminación estable y de alto rendimiento, mientras que las tiras LED son flexibles y más adecuadas para aplicaciones decorativas o limitadas.
Los módulos lineales LED son generalmente mejores para aplicaciones profesionales que requieren brillo, durabilidad y estabilidad térmica constante, mientras que las tiras de LED son más adecuadas para usos flexibles y decorativos.
Los módulos lineales LED se utilizan ampliamente en cajas de luz, letras de canales, pantallas minoristas y retroiluminación arquitectónica donde se requiere una iluminación uniforme.
Los módulos lineales LED proporcionan una distribución uniforme de la luz, reducen los puntos de acceso y mantienen un brillo estable, lo que los hace ideales para la señalización y la iluminación de pantallas.
Sí, los módulos lineales LED se pueden personalizar en términos de longitud, potencia, tipo de LED, diseño de PCB y rendimiento óptico para cumplir con los requisitos específicos del proyecto.
El rendimiento depende de factores como la calidad del LED, el diseño de PCB, la disipación del calor y las condiciones de conducción, no solo las especificaciones de LED.
La vida útil de los módulos lineales LED depende de la gestión térmica y las condiciones de funcionamiento, pero los módulos de alta calidad suelen funcionar durante decenas de miles de horas.
La iluminación uniforme se logra mediante un espaciado LED optimizado, diseño óptico y una instalación adecuada dentro del sistema de iluminación.
Sí, muchos módulos lineales están diseñados para unirlos para longitudes ampliadas y sistemas de iluminación escalables.
Algunos módulos lineales LED están diseñados para uso en exteriores, pero esto depende de la impermeabilización, el diseño del recinto y la protección del medio ambiente.
La elección del módulo correcto depende de los requisitos de la aplicación, incluyendo el brillo, el método de instalación, las condiciones térmicas y el diseño general del sistema.
