Exigences en matière d'UGR pour les lampes à LED linéaire

Dans le domaine de l'éclairage commercial et de la conception de la maison, les éclairages linéaires à LED sont très appréciés pour leur design élégant et leur distribution uniforme de la lumière. Cependant, la négligence de l'indice de reflet unifié (UGR) peut entraîner une fatigue visuelle ou même des risques pour la sécurité. Nous pouvons réaliser une expérience confortable de « voir la lumière sans voir la source de lumière » en sélectionnant scientifiquement l'éclairage approprié.

Selon les normes internationales, différents scénarios ont des exigences claires pour les RUG. Les bureaux et les salles de classe nécessitent généralement une UGR≤ 19, tandis que certaines salles d'exposition et hôpitaux haut de gamme ont des exigences plus élevées en matière d'UGR, ce qui nécessite une RUG≤ 16. Par conséquent, l'UGR est devenu un facteur important qui ne peut être ignoré lors de l'achat de luminaires linéaires LED.

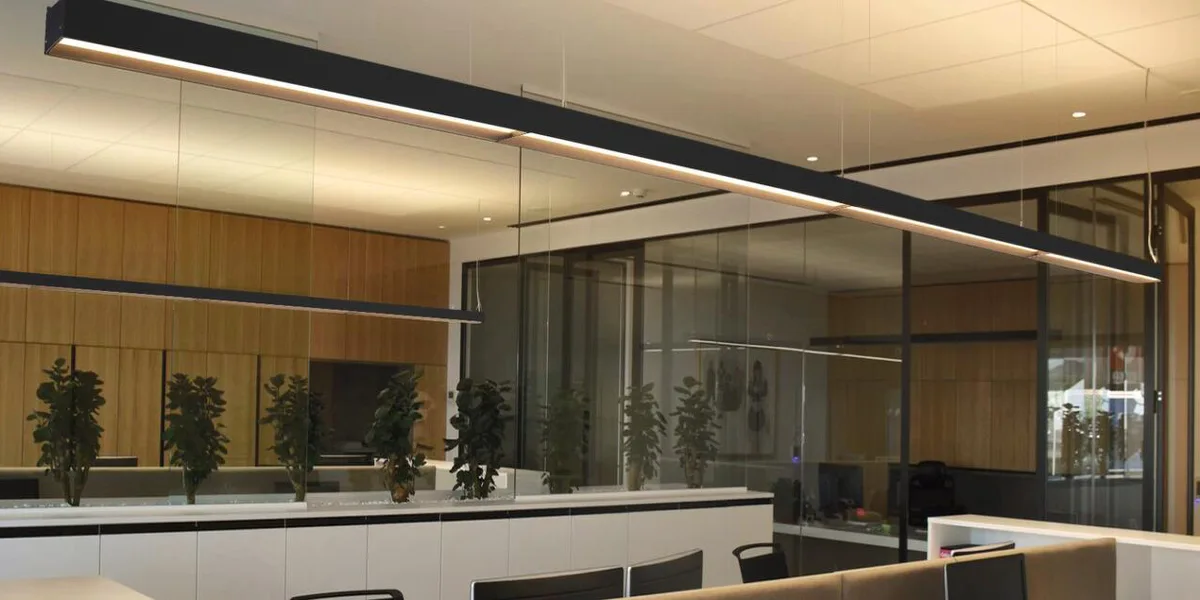

Les lampes à LED linéaires peuvent-elles atteindre un UGR inférieur à 19 ?

oui, Lumières linéaires LED Peut atteindre un UGR inférieur à 19. La cote de reflet unifiée (UGR) est un paramètre clé pour mesurer l'effet d'éblouissement de l'éclairage. Les environnements d'éclairage sains tels que les bureaux nécessitent un UGR de moins de 19 ans pour assurer un confort visuel. Par exemple, les éclairages linéaires à LED spécialement conçus pour un faible éblouissement peuvent stabiliser la valeur UGR en dessous de 19 grâce à des matériaux optiques anti-éblouissement micro-structurés, qui respectent les normes d'éclairage du bâtiment.

Cependant, en tant que source d'éclairage directe, les lumières linéaires peuvent présenter des risques d'éblouissement si elles sont mal conçues. Comme indiqué dans les données de mesure réelles ci-dessous, leurs valeurs UGR peuvent atteindre 22, dépassant la limite supérieure recommandée par la CIE, entraînant une gêne telle que la contraction fréquente des pupilles et des maux de tête. Par conséquent, lors de la sélection des produits, il est conseillé de prioriser les étiquettes explicitement étiquetées comme répondant aux exigences UGR.

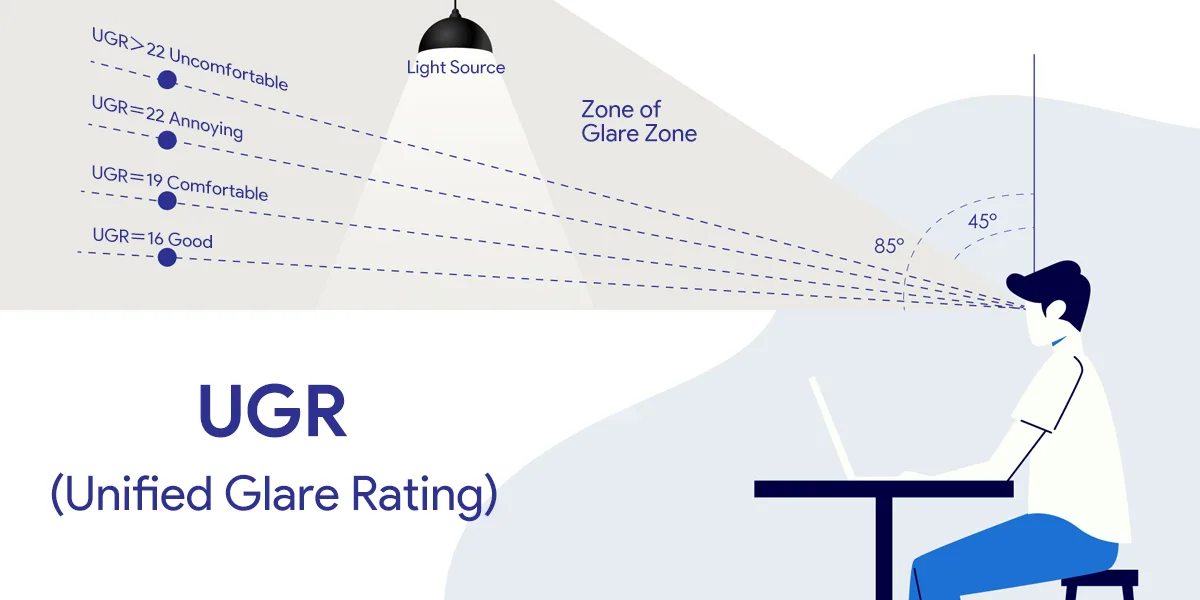

Pourquoi la cote d'éblouissement (UGR) des lumières linéaires devrait-elle être inférieure à 19 ?

L'UGR (Uniform Glare Rating) est une norme internationalement reconnue pour évaluer le niveau d'éblouissement de l'éclairage linéaire intérieur. Plus la valeur UGR est faible, plus l'éblouissement est faible et plus le confort visuel est élevé. La valeur UGR est influencée par plusieurs facteurs, notamment la luminosité de la source de lumière, la position et les niveaux de lumière ambiante.

Lorsque les UGR dépassent 19 ans, les élèves s'adaptent fréquemment, ce qui entraîne une fatigue visuelle. Une exposition prolongée peut entraîner des lésions rétiniennes, une détérioration de la vision et un risque accru de cataracte. Rien qu'en Chine, où plus de 601 tp3 t d'adolescents souffrent de myopie, la pollution par l'éblouissement a été identifiée comme l'un des principaux facteurs contributifs.

Les normes actuelles exigent que les valeurs UGR dans les environnements d'éclairage sains soient inférieures à 19. L'exigence d'un RGU inférieur à 19 s est fondée principalement sur les raisons suivantes :

• Assurer le confort visuel: Une valeur UGR de 19 marque le seuil entre un éblouissement modéré et significatif. Lorsque les RUG ≥ 19, la sensation de lumière éblouissante augmente considérablement, provoquant potentiellement une fatigue visuelle ou une gêne. Cependant, lorsque les RUG < 19, l'éblouissement reste dans une fourchette acceptable, ce qui le rend adapté à des environnements tels que les bureaux et les salles de classe où une concentration prolongée est requise.

• ‌Adapté aux exigences du lieu de travail: Dans les bureaux et autres environnements nécessitant des tâches visuelles précises, l'UGR ≤ 19 balances standards s'illumine et confort, empêchant l'éblouissement de l'efficacité du travail. Par exemple, la norme GB50034-2013 stipule explicitement que la limite supérieure de l'UGR pour les zones de bureaux générales est de 19, simulant l'expérience confortable des environnements de lumière naturelle.

• ‌Définir les scénarios d'application: La conception graduée des valeurs UGR tient compte des niveaux de tolérance des différents emplacements. L'UGR < 19 convient aux environnements à forte demande (tels que les bureaux), tandis que UGR ≥ 19, ce qui provoque des reflets notables, n'est recommandé que pour les installations industrielles ou les magasins où les exigences de confort visuel sont inférieures.

Comment la valeur UGR est-elle notée ?

Le classement de confort de la valeur UGR (cote uniforme d'éblouissement) a été clairement défini par les normes internationales. Les seuils de confort spécifiques et les scénarios applicables sont les suivants :

Lorsque l'UGR < 13, la lumière est douce et l'œil humain peut difficilement percevoir l'éblouissement. Ceci convient aux espaces avec des exigences de confort visuel extrêmement élevés, tels que les galeries d'art et les résidences haut de gamme.

Lorsque l'UGR < 16, il se situe dans la plage de confort, avec un léger éblouissement qui n'altère pas les tâches visuelles. Il s'agit de la norme recommandée pour les salles de classe, les salles de lecture et d'autres environnements nécessitant un travail précis. Par exemple, les panneaux de protection oculaire dans les salles de classe doivent contrôler les UGR ≤ 16 pour protéger la vision des adolescents.

Valeur UGR et Classement de l'état de perception humaine

‌Le seuil psychologique entre le confort et l'inconfort est de UGR = 19, mais des environnements visuels sains (tels que les espaces d'apprentissage) devraient viser l'UGR ≤ 16‌.

Normes obligatoires pour les scénarios d'application :

• Equipements éducatifs: UGR obligatoire ≤ 19 pour les salles de classe, les solutions d'éclairage de haute qualité doivent être optimisées à ≤ 16 ;

• Environnements de bureau: UGR > 19 provoque une contraction fréquente des élèves entraînant une fatigue visuelle, le score de qualification est ≤ 19 ;

• Sites industriels: UGR ≤ 22 est autorisé, mais des accessoires anti-éblouissants doivent être utilisés pour réduire les risques pour la santé.

Recommandations pratiques contre les reflets

Remarque : Les mesures UGR nécessitent un photomètre distribué avec une lentille fisheye ; un étalonnage est nécessaire si l'erreur dépasse ±10%.

Exigences en matière d'UGR pour l'éclairage linéaire en Europe et aux États-Unis

L'Europe et les États-Unis ont des normes de notation claires pour les exigences UGR pour l'éclairage linéaire LED. Les règlements et points de mise en œuvre spécifiques sont les suivants.

Normes de notation UGR obligatoires

‌Corres de base de l'UE: Tout éclairage linéaire intérieur doit respecter le seuil de sécurité minimum de l'UGR ≤ 19. Le dépassement de cette valeur entraînera le non-respect de la certification CE. Les emplacements spéciaux ont des exigences plus strictes : les domaines de l'éducation/du bureau : des UGR doivent être ≤ 16 ≤ 16, tels que les salles de classe et les bureaux à aire ouverte ; les galeries d'art/installations médicales : l'UGR doit être ≤ 13 et les structures anti-éblouissantes en nid d'abeille doivent être utilisées.

Exigences spéciales nord-américaines: Les normes UL 1598 exigent explicitement que les appareils d'éclairage LED contrôlent les risques photobiologiques (à l'exclusion de la bande de longueur d'onde 4400-780 nm); la certification ENERGY STAR exige que les appareils d'éclairage commerciaux aient une UGR ≤ 22 et doivent indiquer des niveaux de lumière bleue (le niveau d'exemption RG0 est prioritaire).

Spécifications d'acceptation de la mesure UGR

Comparaison des normes UGR entre l'Europe et l'Amérique du Nord

optique Paramètre Célection

• L'UE: Utilisation obligatoire d'un champ de vision 143° pour éliminer les interférences de la lumière directe du luminaire ;

• Amérique du Nord: Doit passer l'équipement de calibrage photométrique UL et ajouter la détection de réflexion de miroir.

Référence d'observation

• L'UE adopte de manière uniforme une hauteur assise de 1,2 m/hauteur debout de 1,5 m pour le niveau des yeux ;

• L'Amérique du Nord s'aligne sur les normes de l'UE mais permet aux fabricants de définir leurs propres hauteurs de test (sous réserve d'inscription).

Les pays européens mettront en œuvre des exigences obligatoires pour les plafonds en miroir avec une couverture UGR≤ 16 (y compris les espaces commerciaux) à partir de 2025.: Luminosité de la surface du luminaire ≤ 2 000 cd/m² ; abat-jour dépoli avec réflectance <60%.

Les luminaires d'éclairage sans fil doivent en outre être conformes à: Certification de fréquence radio FCC (47 CFR partie 15) et les accessoires de pile bouton doivent être conformes à UL 4200A‌3.

Alerte tendance: Les nouvelles réglementations de l'UE en 2025 intégreront la sécurité photobiologique (RG0) dans le système d'évaluation UGR, et l'Amérique du Nord mettra simultanément à niveau les normes de contrôle des feux bleus UL 153.

Comment mesurer la valeur UGR des éclairages linéaires LED ?

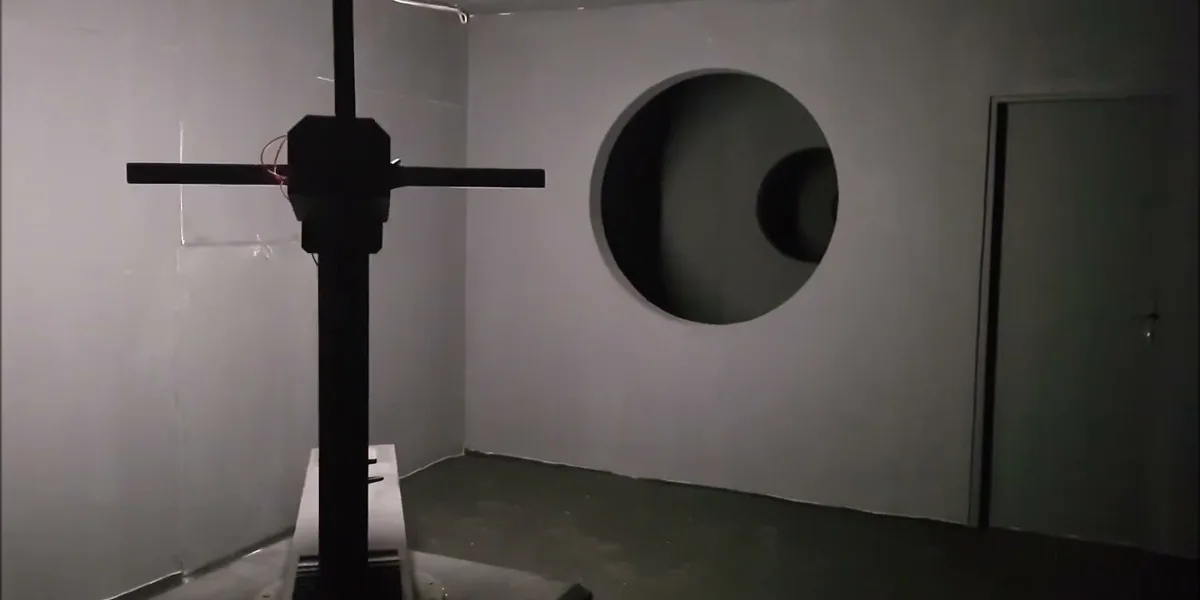

La valeur UGR de Lumières linéaires LED est généralement mesuré à l'aide d'un goniophotomètre, qui peut obtenir des données photométriques et simuler des calculs à l'aide d'un logiciel standard. Voici les procédures de test spécifiques et les points clés :

Fixez le luminaire linéaire au support rotatif du goniophotomètre. En faisant tourner le luminaire ou le réflecteur, capturez les données de distribution d'intensité lumineuse sur un espace de 360°, générant un fichier photométrique au format IES contenant des paramètres tels que le flux lumineux et la distribution d'intensité lumineuse.

Les longues lampes linéaires appartiennent généralement à la catégorie des luminaires biaxialement symétriques (par exemple, les longs panneaux de lumière), nécessitant le test des courbes de distribution de la lumière pour deux plans symétriques : le plan longitudinal (C0-C180) et le plan transversal (C90-C270).

Validation des données

Assurez-vous que le fichier IES contient des informations de distribution de lumière complètes (telles que l'angle de bord du demi-crête et l'angle d'étalement du faisceau) et que l'angle de scissage lumineux Ω du luminaire est compris entre 0,0003 et 0,1 SR pour répondre aux conditions de calcul UGR.

Importation du fichier IES dans un logiciel de simulation

Lors du chargement du fichier IES d'un luminaire linéaire dans des logiciels professionnels tels que Dialux, confirmez que le fichier est dans un format entièrement symétrique ou biaxialement symétrique (les appareils asymétriques ne peuvent pas générer de tables UGR). Si le fichier IES ne s'adapte pas automatiquement, ajustez la symétrie à l'aide d'un outil de correction.

‌Configurer l'environnement de simulation standard

Selon les normes CIE 117-1995, construisez une salle virtuelle et définissez des paramètres clés :

• ‌Dimensions de l'espace: Définir la longueur et la largeur dynamiquement selon x=2h, 4h, 8h, 12h (où H est la hauteur des yeux de l'observateur à la hauteur d'installation du luminaire) ;

• réflexion: Entrez les coefficients de réflectance réels pour le plafond et les murs (valeurs par défaut : plafond 0,7, murs 0,5) ;

• ‌Position d'observateur: Maintenez une ligne de visée horizontale, avec une distance par défaut du point central du luminaire.

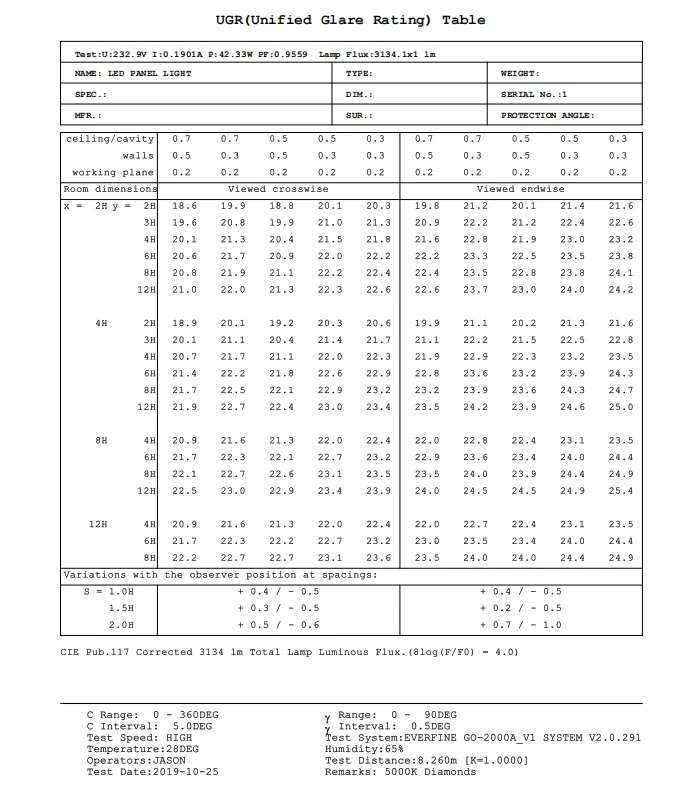

• Génération de la table UGR et de la correction: Le logiciel produit la « table d'évaluation de l'éclairement UGR de référence » (table UGR non corrigée), qui représente les valeurs théoriques de la source de lumière nue à un flux lumineux de 1 000 lm.

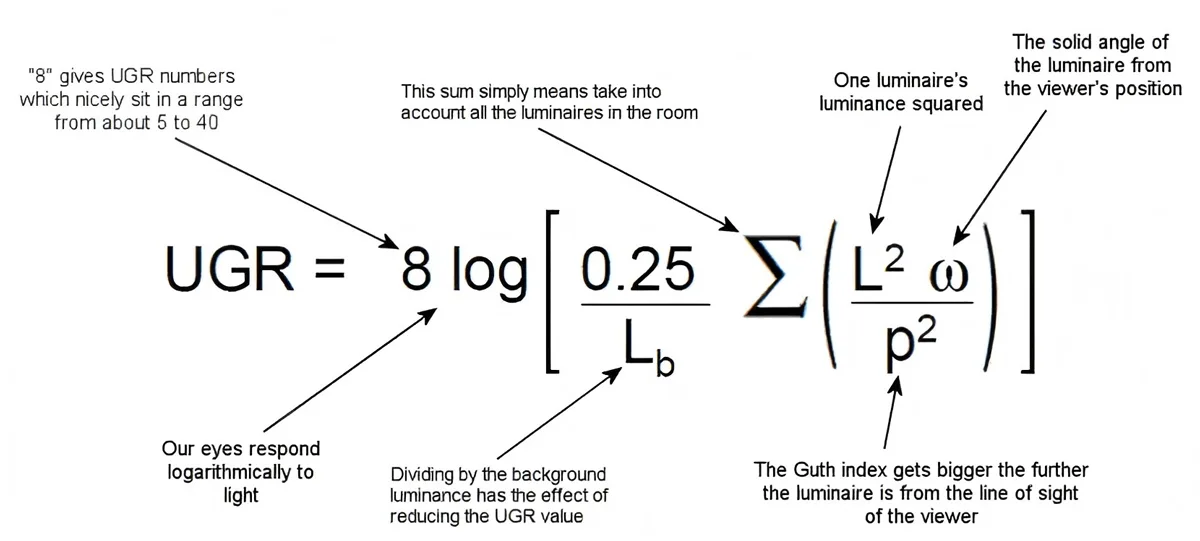

• Formule de correction UGR réelle: UGR réel = valeur de table + 10 × log (flux de lumière réel du luminaire / 1000). Par exemple, lorsque le flux lumineux du luminaire est de 2 000 lm, ajoutez 3 à la valeur du tableau (10 × log₂ ≈ 3).

• Limites de l'application: L'UGR ne s'applique qu'aux environnements intérieurs et aux luminaires à symétrie bilatérale; les luminaires linéaires avec des conceptions polarisées (tels que les luminaires de lavage de mur de distribution non symétriques) ne peuvent pas être directement évalués à l'aide de cette méthode.

• Différences entre les résultats UGR et de simulation mesurés: Les résultats de la simulation sont des valeurs de référence environnementales standards ; les installations réelles sont influencées par les dimensions spatiales, les matériaux réfléchissants, etc.

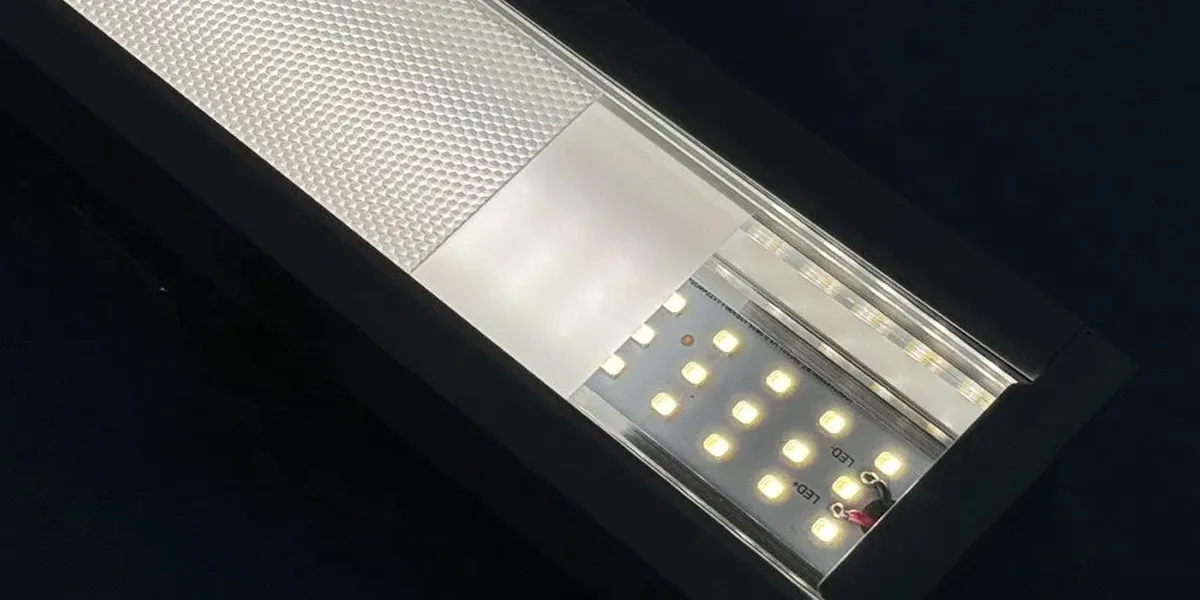

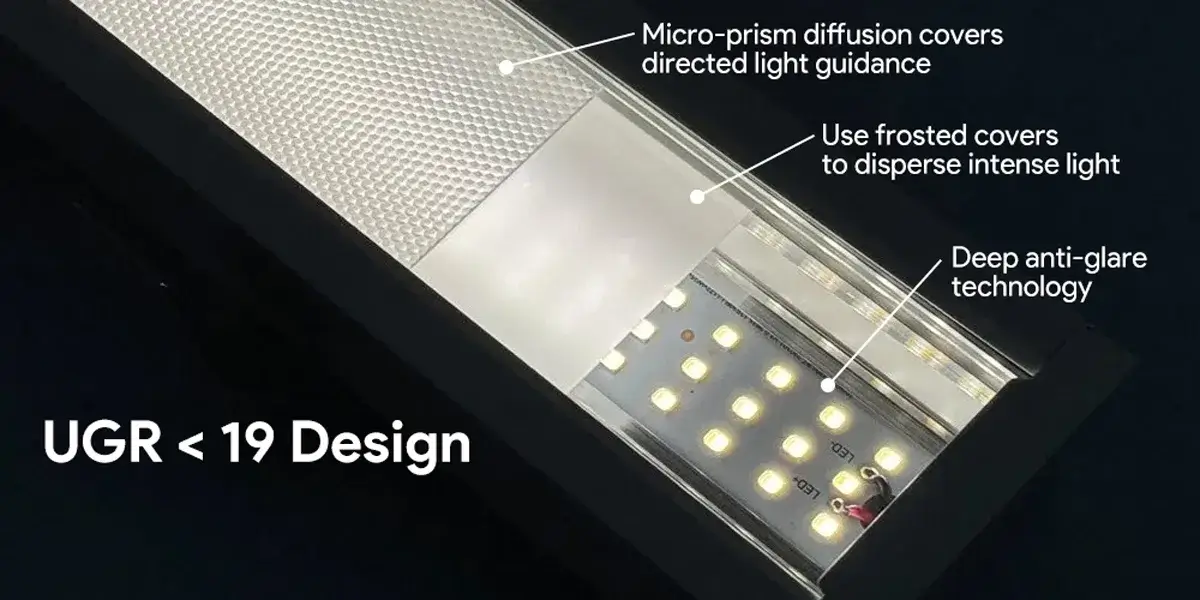

Comment réduire efficacement la valeur UGR des ampoules linéaires ?

• Optimisation de la structure optique: Adoptez une conception d'angle d'éblouissement et une technologie anti-éblouissement profond, avec un angle d'éblouissement de ≥ 25 cm pour empêcher la lumière directe d'atteindre les yeux. Pour les environnements industriels, il est recommandé d'installer les lumières à une hauteur de ≥3,5 m et de les combiner avec des réflecteurs pour réduire l'éblouissement.

• surface Tvoilà Téchnologie: utiliser un maillage anti-éblouissement en nid d'abeilles pour affaiblir les réflexions parasites, en réalisant une réduction de 30% dans les UGR (particulièrement adapté aux environnements à haute réflectivité) ; en variante, utiliser des abat-jours givrés/mats pour disperser la lumière intense, assurant une diffusion uniforme de la lumière, avec une réflectance de surface <60% ;

• micro-Prisme Dsage Panel: guidage de lumière dirigé, réduisant l'UGR de 21 à 14.

• Installation et Lpas Ccontrôle: Priorisez l'installation encastrée pour éviter les lampes exposées ; les lampes linéaires doivent être intégrées dans les plafonds ou les murs (profondeur embarquée ≥2 cm) ; lorsque les lentilles polarisées en surface doivent être utilisées pour diriger la lumière vers la surface de travail. Les lampes ne doivent pas être placées à moins de 30° du niveau des yeux (une hauteur de ≥ 1,8 m au-dessus du sol est plus sûre) ; les plafonds miroirs doivent être jumelés à des abat-jours dépolis pour supprimer les reflets secondaires.

• Contrôle des matériaux des murs: Utilisez de la peinture mate (réflectance <60%), en évitant les matériaux à haute réflexion tels que les murs ou les carreaux blancs ; installez des fentes de lumière réfléchissante incurvées pour convertir la lumière directe en lumière diffuse (UGR mesuré réduit de 21 à 13).

• rg0-Lniveau Bindice Llumière Ccontrôle: Utiliser des sources lumineuses à spectre complet pour réduire la stimulation photobiologique ;

• sot Dinfo System: Réduire dynamiquement le contraste dans les zones de haute luminosité (doit être certifié FCC/CE).

• notes: Les ampoules LED transparentes sont des sources de lumière exposées et peuvent provoquer des reflets intenses ; éviter les arrangements denses à haute puissance, avec un espacement des lampes ≥ 1,5 fois la largeur du luminaire ; les surfaces réfléchissantes telles que les meubles, les bureaux et les écrans doivent être décalées par rapport à l'angle de projection du luminaire.

• Effet Vérification: Mesurez la valeur UGR corrigée à l'aide d'un luminomètre à imagerie à 143 ° pour garantir ≤ 19 (bureau) ou ≤ 13 (médical/éducatif).

De plus, pour répondre à l'UGR ≤19, les projets d'éclairage doivent utiliser un contrôle technologique à trois éléments :

• optique Dconception: Utiliser des plaques de diffusion de lumière microstructurées pour réduire la luminosité de la surface ;

• stratégie: éviter la zone d'interférence des yeux humains (dans un champ de vision vers le haut de 30°) ;

• Matériau Sélection: Utilisez des matériaux à faible gloss pour réduire l'éblouissement réfléchissant. Par exemple, l'éclairage de la classe est obligatoire pour avoir UGR ≤ 19 (norme nationale GB7793-2010), tandis que les appareils haut de gamme (tels que les lampadaires) sont encore optimisés pour UGR ≤ 16.

• Optimisation optique: Installer les panneaux de diffusion Micro-Prisme : UGR peut être réduit de 21 à 14 ; utiliser des lentilles polarisées : les réglages industriels permettent l'UGR ≤ 25, mais doivent être jumelés avec des parois ayant une réflectance ≤ 60%.

• Tabous d'installation: Interdire strictement de placer des lampes nues dans le champ de vision horizontal de 30° de l'œil humain ; une hauteur de 1,8 mètre au-dessus du sol est plus sûre ; dans les plafonds miroirs, des abat-jours dépolis doivent être utilisés.

Les quatre avantages de base de Signiteled Linear Light

Performances optiques exceptionnelles: Avec un design anti-éblouissement avec UGR < 19, la lumière est uniformément diffusée à travers un panneau de diffusion prismatique, complété par un système de lentilles optiques de haute précision qui contrôle efficacement la netteté de la limite de la lumière, atteignant les normes de suppression de l'éblouissement de qualité muséale.

Conception structurelle de qualité industrielle: Construit avec des profils en alliage d'aluminium de qualité aérospatiale et une technologie de nano-revêtement, il bénéficie d'une protection IP66, capable de résister à des environnements extrêmes de -30°C à 60°C. Sa structure d'assemblage modulaire innovante supporte un réglage multidimensionnel de 0° à 90°, s'adaptant à une installation dans des espaces courbes ou irréguliers.

sot Ecosystème jeintégration: pilote double protocole DALI/PWM intégré, compatible avec les systèmes de contrôle intelligents grand public. La technologie de dissipation de chaleur au graphène permet de convertir plus de 931 tp3t, combinée à une durée de vie de plus de 50 000 heures, économisant plus de 401 TP3T par rapport aux luminaires traditionnels.

différencié Vallue: Le produit est certifié par CE et ROHS, offrant une garantie de 5 ans. Les systèmes de service personnalisés peuvent s'adapter à des températures de couleur spéciales (réglables de 2 700 000 à 6 500 000) et à des exigences de rendu des couleurs (RA ≥ 95) pour les espaces commerciaux, les galeries d'art et autres scénarios.

Avec leurs performances optiques exceptionnelles, leur structure industrielle durable, leur compatibilité intelligente de contrôle et leurs services hautement personnalisés, SignLiteled’s Lumières linéaires LED sont devenus le choix idéal pour l'éclairage architectural moderne et les espaces commerciaux haut de gamme. Que vous entrepreniez un nouveau projet de construction ou une mise à niveau de l'éclairage, SignLiteled peut vous fournir des solutions d'éclairage plus efficaces, plus intelligentes et plus orientées vers le design.
