LED シート ライト - プロジェクトとバイヤーのための完全なガイド

過去 10 年間で、LED 照明技術は急速に進歩し、より薄く、より明るく、よりエネルギー効率の高い光源に対する市場の需要が高まり続けています。 数多くの革新的なソリューションの中でも、LED シート ライトは一般的な選択肢として浮上しており、商業および広告アプリケーションの美的に満足のいくバックライト ソリューションとして広く採用されています。

LEDシートライト フラットで柔軟なパネル型の LED ライト シートは、柔軟性と一貫した明るさを組み合わせた高度な照明ソリューションを表しています。 LED 技術のエネルギー効率と長寿命を柔軟な照明パネルの適応性と統合し、高度なカスタマイズをサポートします。 多用途性により、広告主、小売業者、建築家、購入者が視覚的な影響力を高めながらスペースを節約するソリューションを求めるのに特に適しています。

このガイドでは、LED ライト シートの変革の可能性を探り、その機能、利点、インストール、実用化、および調達に関する主な考慮事項の詳細な分析を提供します。 プロジェクトに合わせて適切な選択をすることができます。

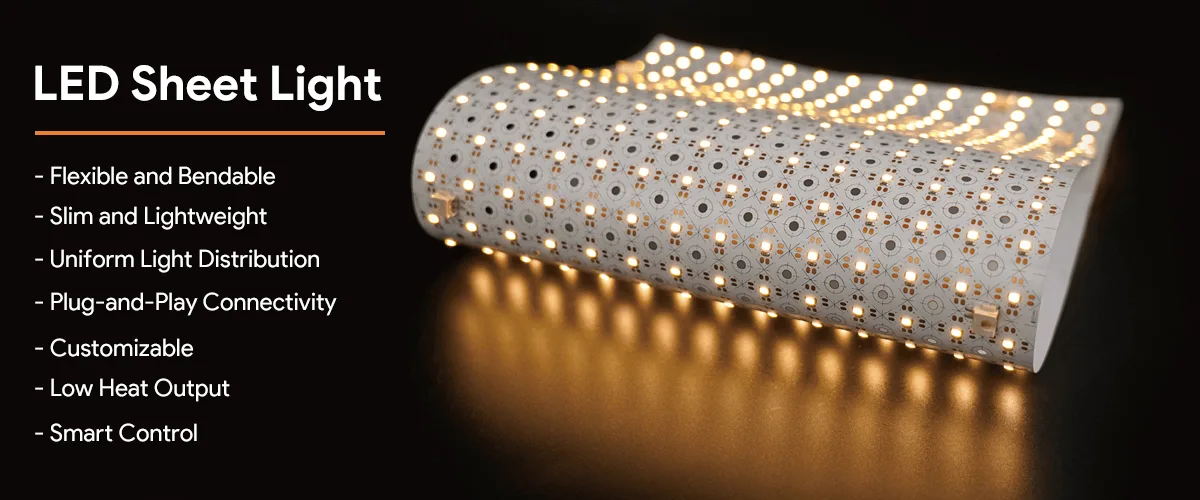

LEDシートライトとは何ですか？

LED シート ライトは、通常、多数の小さな SMD LED で構成される、平らで柔軟なシートです。 これらの LED は、SMT 技術を使用して薄くフレキシブルな回路基板に埋め込まれているため、基板のサイズに合わせてカスタマイズできます。

剛性の LED ストリップとは異なり、LED シートはさまざまな形にカットでき、曲がりや不規則な輪郭に合わせて簡単に曲げたり折りたたんだりできます。 平らな LED シートを結合してより広い領域をカバーできるため、広範囲の不規則な形状の照明アプリケーションに最適なソリューションとなります。

両面接着剤の裏地により、LED シート ライトは複雑な手順をせずに簡単に取り付けることができます。 より恒久的な取り付けには、ネジまたはファスナーを使用することもできます。 さらに、複数の LED シートを接続するのは簡単で、シームレスな大きな照明面をスケールアップまたは作成できます。

今日、LED シート照明は、バー、レストラン、小売店で広く使用されており、大理石や瑪瑙などの石の表面や、ガラスやアクリルなどの半透明の素材を照らしています。 さらに、LED シートは、サイネージ照明プロジェクトのデザイナーに好まれています。

主な機能と利点

• 柔軟で B有望: リジッド LED パネルとは異なり、フレキシブル LED パネルはさまざまな形状や表面に合わせて曲げたり、適合したりできます。 この柔軟性により、曲面や凹凸のある表面での適用が可能になり、多用途の照明ソリューションが提供されます。

• スリムで L高さ: これらのライト シートは通常、非常に薄くて軽量であるため、従来の照明ソリューションが収まらない狭い場所や狭い場所に簡単に取り付けることができます。

• 均一な配光: LED は、ホットスポットやシャドウを最小限に抑えながら、光の分布を最大化するために、均一で高密度に配置されています。 これにより、スムーズで連続的な照明が必要なアプリケーションに最適です。

• プラグ アンド プレイ接続: LED シート ライトは、オンボードの XH インターフェイスと XH コネクタを介して簡単に接続できます。 必要な形状にカットすると、これらのコネクターにより、LED シートがプラグ アンド プレイ ソリューションとして機能することができます。 XH コネクタは複数のピン構成を提供します。

• カスタマイズ可能: フレキシブル LED シートは、カスタムの照明要件を満たすために、特定の形状とサイズにカットできます。 複雑な小さな設計から大規模な設置まで、さまざまなアプリケーションに合わせて調整できます。

• 低い H食べる O出力: LED シートは通常、従来の光源よりも熱が少なくなるため、温度に敏感な場所に適しています。 たとえば、過熱する心配なく、密閉された標識の中に設置できます。

• スマート・コントロール: 追加のコントローラーを使用すると、白、RGBW、および RGB LED ストリップ ライトの明るさまたは色を調整できます。 一部のコントローラーは、Bluetooth、RF リモコン、モバイル アプリ、Wi-Fi ハブ、スイッチ、または調光器をサポートし、完全にカスタマイズ可能な照明デザインを可能にします。

LEDシートライトの種類

使用可能な LED シート ライトの種類を理解することは、プロジェクトに適したシート ライトを選択するための鍵です。 SignLiteLED は、お客様のニーズに合わせてさまざまな製品を提供しています。

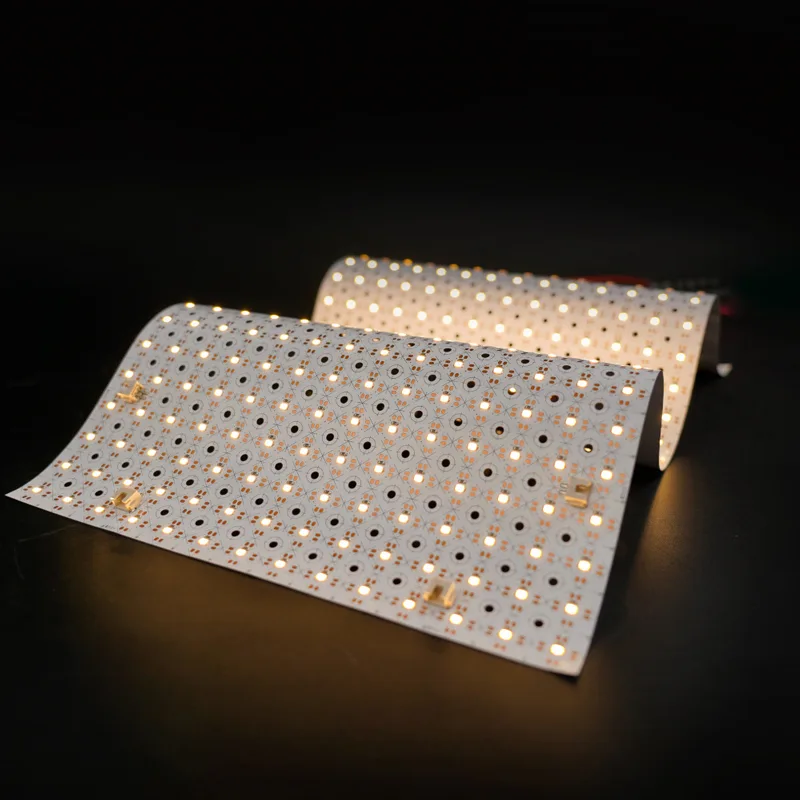

モノクロ LED シート

モノクロ LED シートは、最も基本的で広く使用されているタイプです。 単色の照明を提供し、2700K (ウォーム ホワイト)、3000K、4000K (ニュートラル ホワイト)、6500K (クール ホワイト) など、さまざまな色温度で提供されます。 均一なバックライトを作成するのに理想的です。

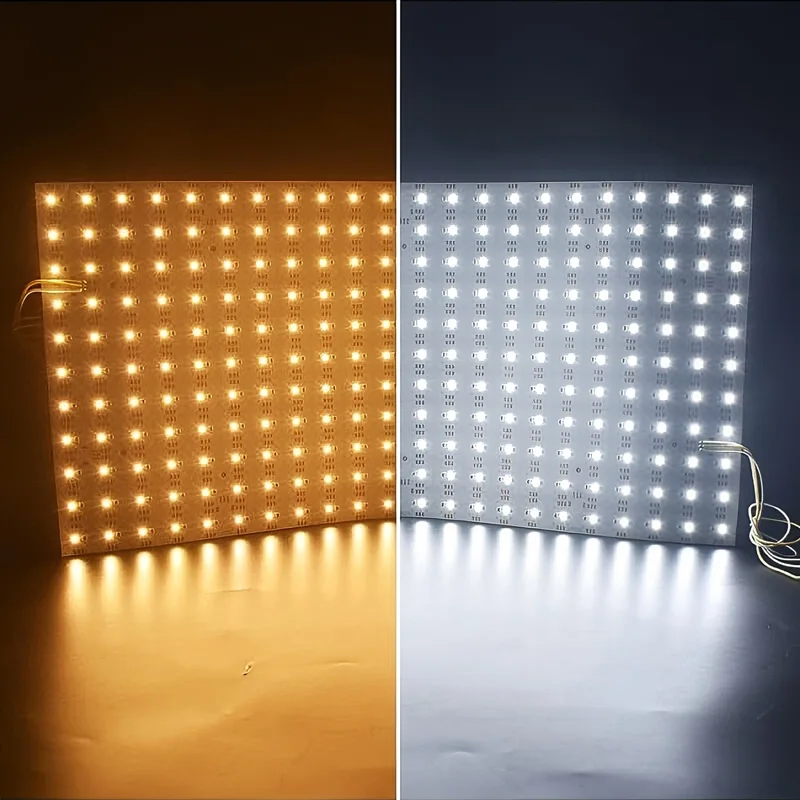

調整可能な白色 LED シート

調整可能な白色 LED シートは、調整可能な色温度 (CCT) を備えています。 色温度を 2700K から 6500K まで調整できます。これにより、照明をより細かく制御できます。 気分やニーズに合わせてライトを調整してください。明るいクールなトーンはワークスペースに最適です。暖かい色調がリラックスできる環境を作り出します。

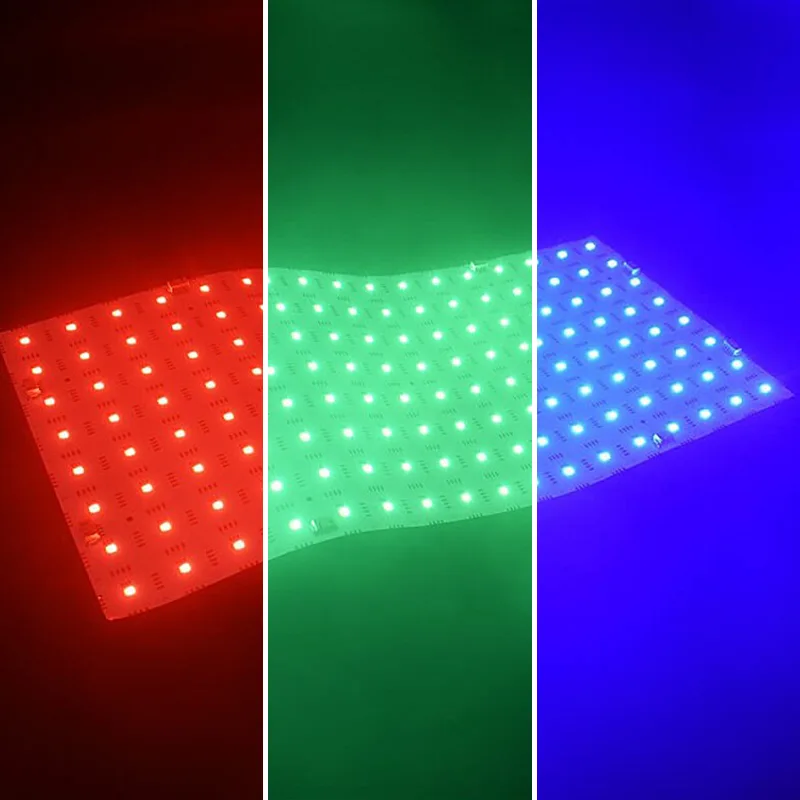

RGB LED シート

RGB LED シートは、赤、緑、青の原色を組み合わせて何百万もの色のバリエーションを生み出します。 広告ライトボックス、装飾的なバックライト、小売りディスプレイで広く使用されており、ダイナミックな色の雰囲気を簡単に実現します。 RGBW パネルとは異なり、RGB パネルには専用の白色光チップがなく、主に豊富な色の効果が必要なアプリケーションで使用されます。

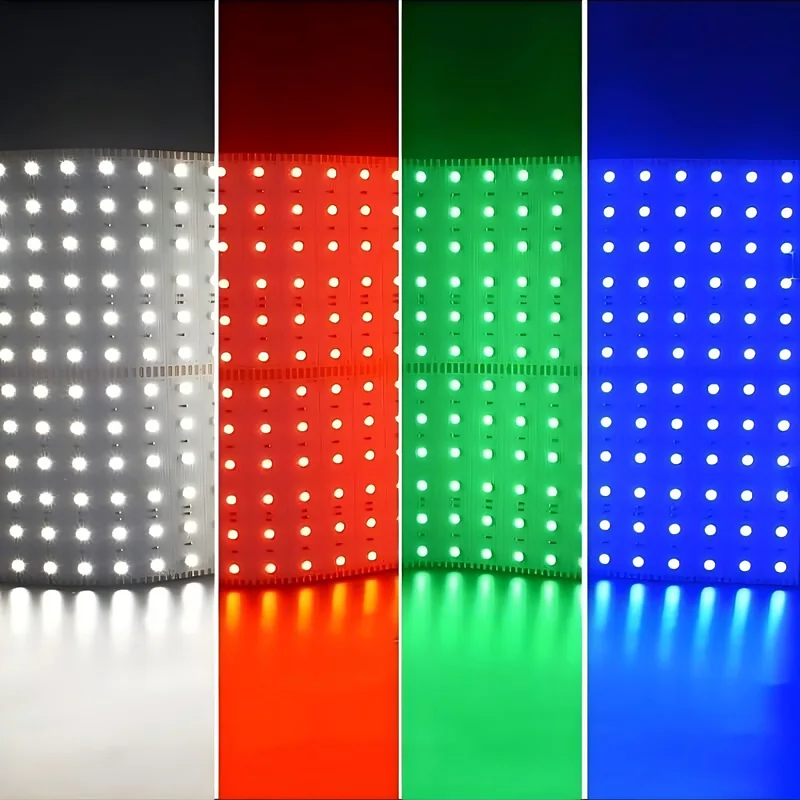

RGBW LED シート

RGBW LED シートは、フルスペクトル RGB カラー コントロールと専用の白色 LED を統合します。 RGBW は、従来の RGB パネルと比較して、ダイナミックな色のオプションとともに、よりリッチでより純粋な白を提供し、バー、ステージ、ナイトクラブ、イベント会場に最適です。

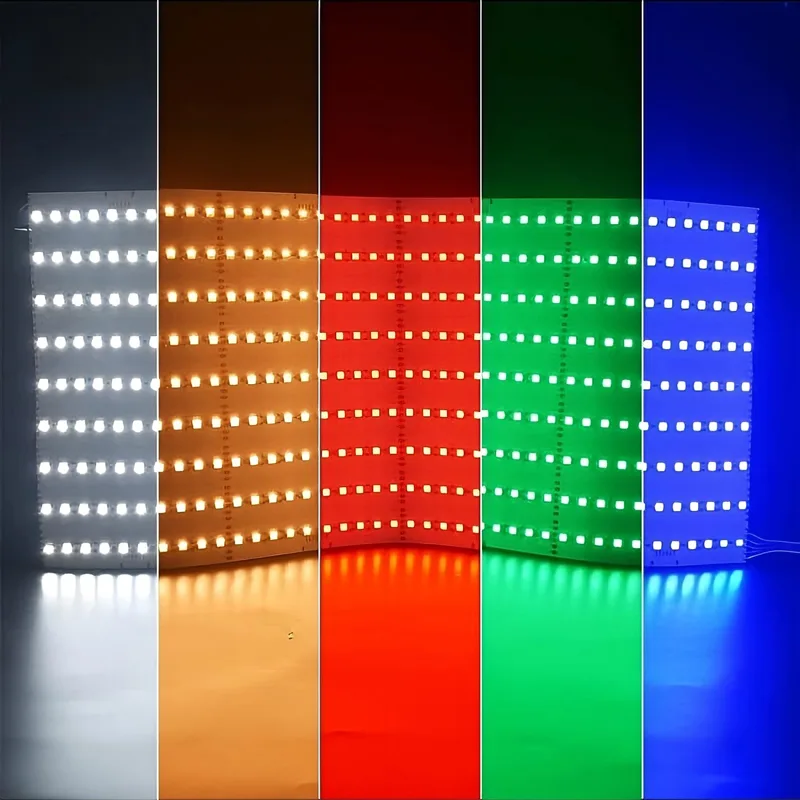

RGBCCT LED シート

RGBCCT LED シートは、RGB カラー コントロールを調整可能な色温度 (CCT) と白色光と統合します。 つまり、2700K の暖かい白から 6500K のクールな白まで、白色光の色温度を必要に応じて調整できる、鮮やかでダイナミックな色の効果を提供します。 このタイプは、ホテルのロビー、展示スペース、用途の広い商業環境など、装飾的な雰囲気と機能的な照明の両方を必要とするプロジェクトに特に適しています。

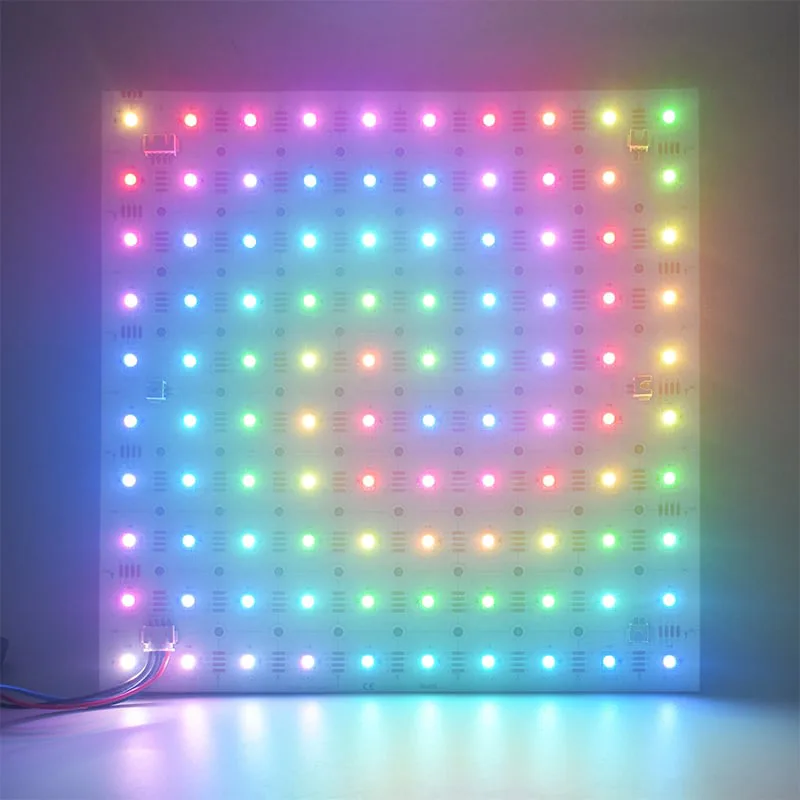

ピクセル LEDシート

ピクセル LED シートは、最も高度なオプションを表します。 多数のプログラム可能なピクセルを備え、パネルのさまざまな領域を個別に制御できるため、流れるエフェクト、グラデーション、インタラクティブな照明が可能になります。 この機能により、マルチカラーの照明または虹のようなエフェクトを作成できます。 これらのライトは音楽と同期することもできるため、幅広いスタイリッシュな照明効果に最適です。

プロジェクトでの LED シート ライト アプリケーション

フレキシブル LED シート ライトは薄く、ほぼあらゆる形状にカットできます。 これにより、円形、平らな、さまざまなカスタム アプリケーションなど、大きな、奇妙な形、または角度の付いたオブジェクトやサーフェスを照らすのに理想的です。 さらに、便利なプラグ アンド プレイ接続により、より迅速で費用対効果の高いインストールが可能になります。

その結果、柔軟な LED シート ライトは、看板やディスプレイのバックライト、カウンタートップ 照明、建築照明、ステージ アンド イベント照明など、広範なアプリケーションや、アート インスタレーションやカスタム照明デザインなどのクリエイティブなプロジェクトを見つけます。

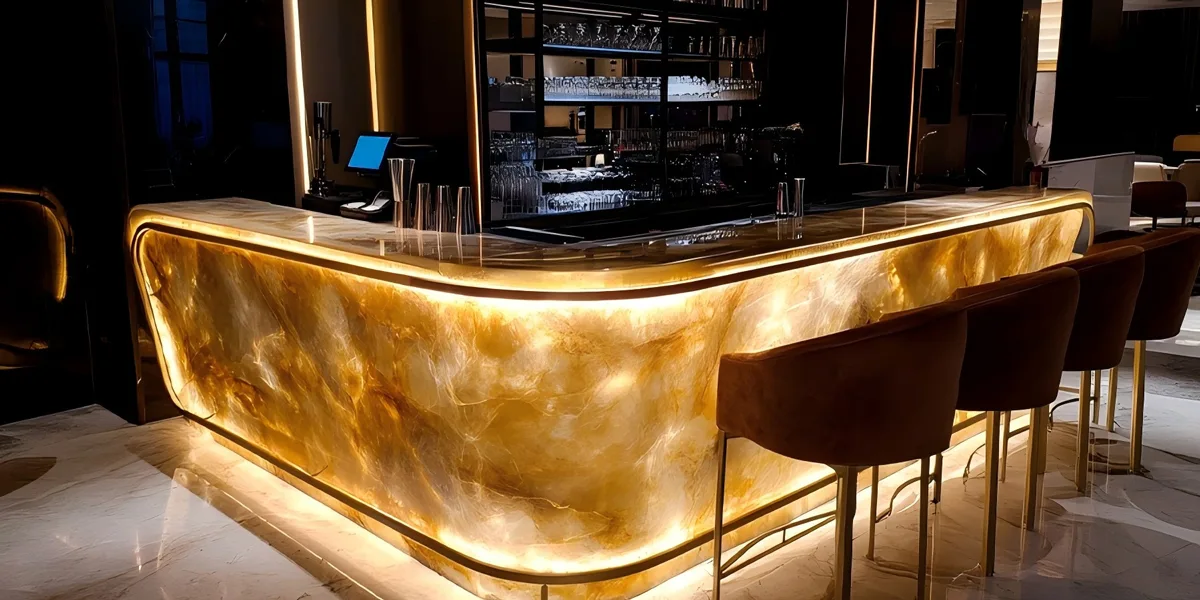

石のカウンタートップのバックライト

クラブ、バー、高級レストラン、ホテルなどの会場では、バックライトは、PVC、アクリル、またはガラスで作られた瑪瑙、大理石、またはカウンタートップの自然の美しさを際立たせます。 石の独特なテクスチャーが光と影のパターンをキャストし、薄暗い環境で独特で印象的な雰囲気を作り出します。

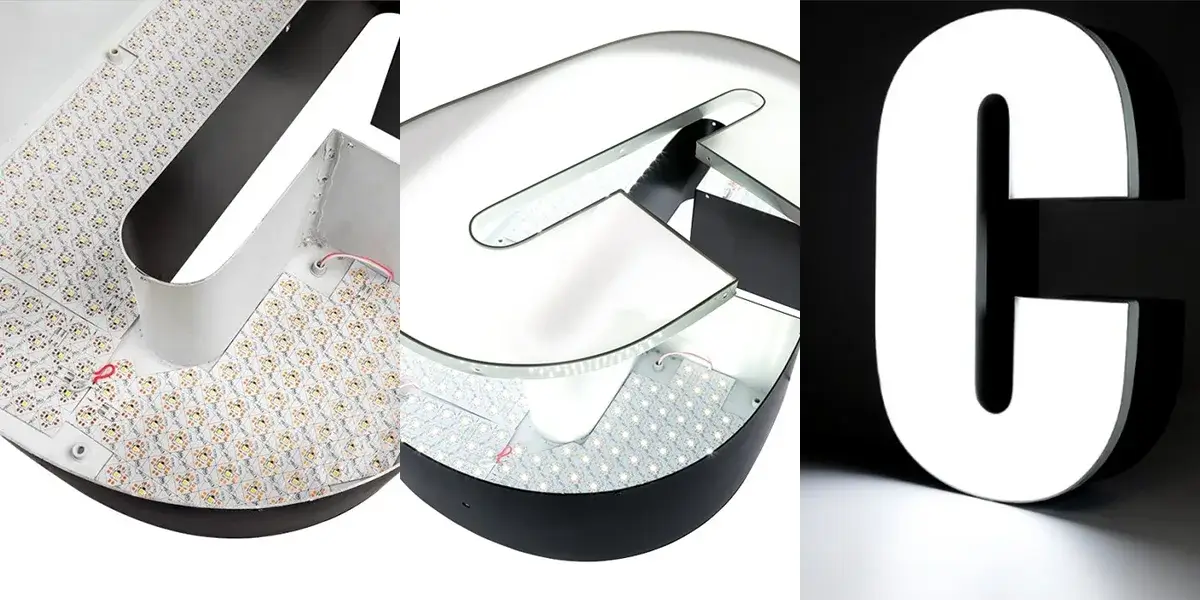

文字記号の照明

LED シート ライトの柔軟性と自由なカットにより、さまざまな形や文字に曲げたりトリミングしたりすることができ、サイン バックライトに最適です。 これらの薄いシートを希望の文字または形に切り取り、対応する大きな文字型のベースに貼り付け、ディフューザーで覆います。

LED シート ライトは LED モジュールと比較して、より高い LED 密度を備え、より均一な照明を実現します。 ただし、防水性はなく、屋内での使用のみを目的としています。

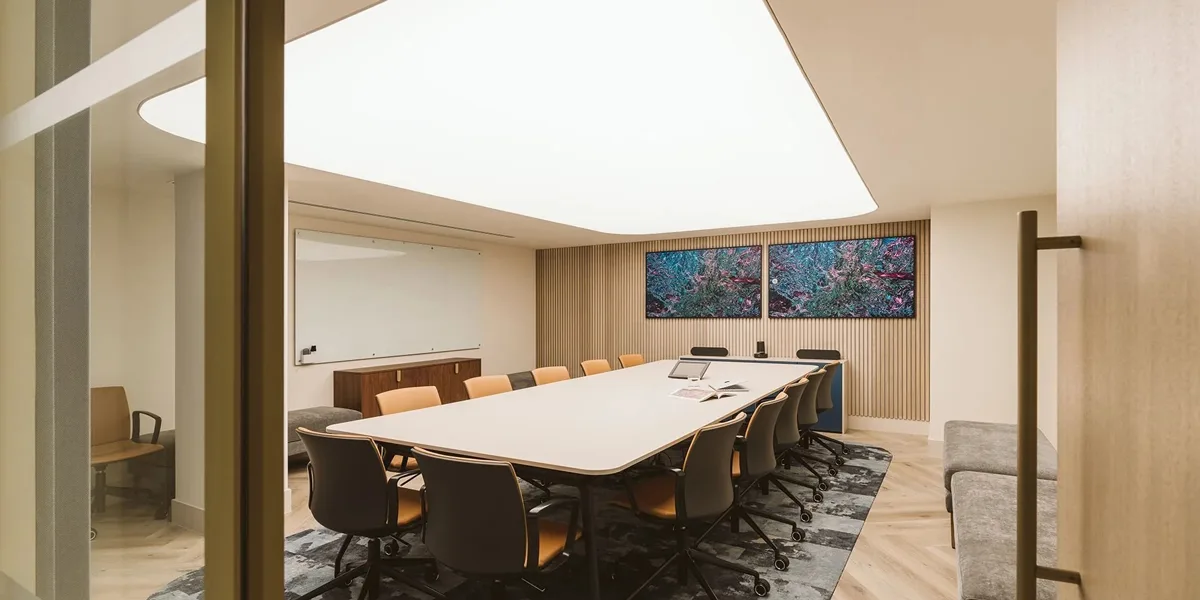

大規模な商業ストレッチ 天井照明

LED シートは、大きな商業天井全体を照らし、均一な照明を作成するための理想的なソリューションです。 モジュラー LED シートは接続が簡単で、長持ちするように構築されています。 シーツは天井に取り付けられ、半透明のストレッチ フィルムで覆われ、連続的でシームレスな照明を実現します。

広大なエリアを清潔で明るく、美しい外観でカバーするこれらの LED シートは、ショッピング モール、劇場、オフィス、レストラン、および同様の会場の天井照明に最適です。

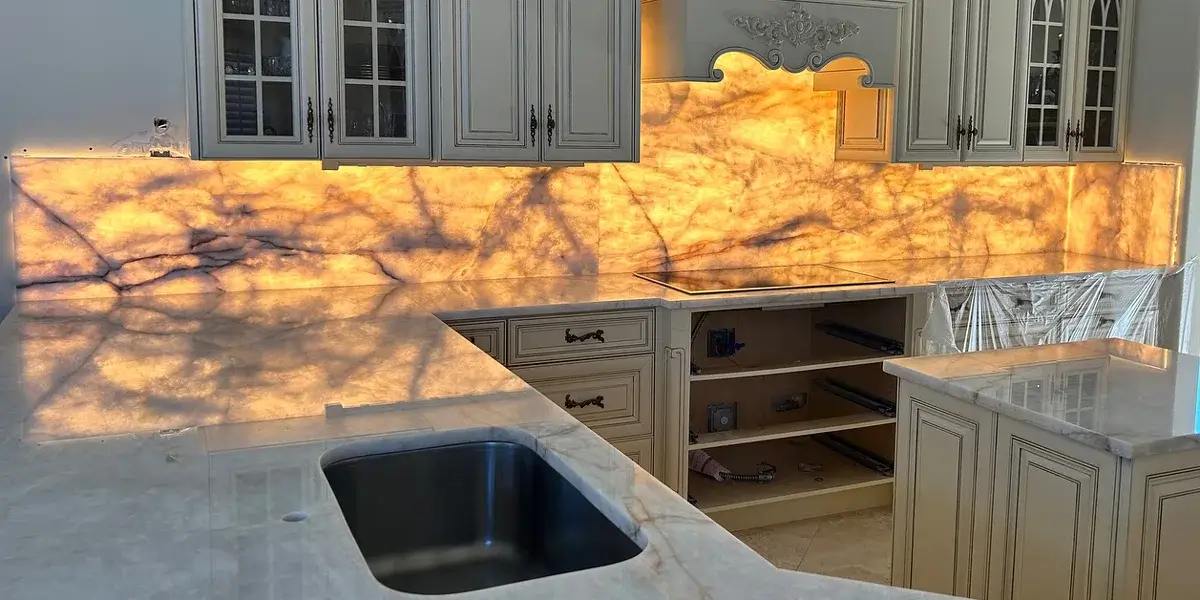

アクセント照明

これらの柔軟でカスタマイズ可能な LED シートを使用すると、家のあらゆる場所にアクセント ライトを追加できます。 アクセント照明は、アーチ、ニッチ、バックスプラッシュ、半透明のカウンタートップ、アートワーク、ミラー、またはその他の建築的特徴などのユニークな空間に組み込むことができます。

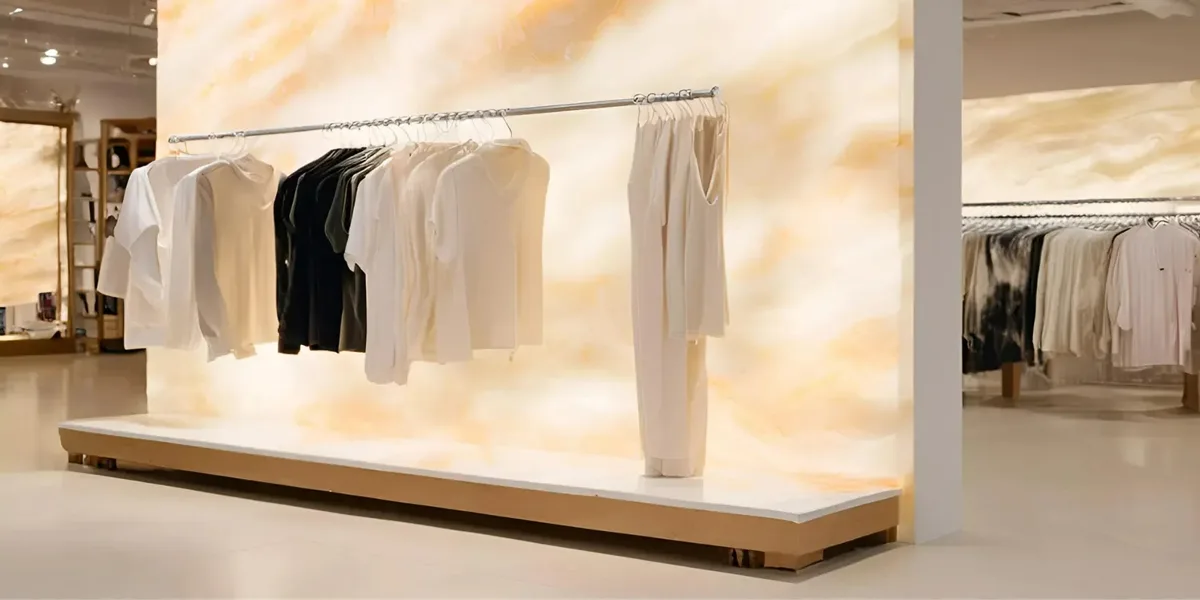

小売、商業、ディスプレイ照明

LED シート ライトは、小売店や製品ディスプレイの重要な要素を照らし、最も魅力的な小売店や展示品を展示することができます。

例としては、ユニークな装飾、ジュエリー ディスプレイ、注目の製品ショーケース、メニュー ボード、棚、ビジュアル マーチャンダイジング、チェックアウト エリア、ロゴなどがあります。 半透明の石の後ろに配置して、特徴的なカウンターやディスプレイを作成することもできます。

LED シート ライトと他の照明ソリューション

LED 技術の進歩と、より環境に優しいソリューションに対する需要の高まりに伴い、バックライト技術は劇的な変化を遂げました。 LED シート ライトは、業界の新しいお気に入りとして浮上しています。

対照的に、かつて広く普及していたバックライト用の照明ソリューションは、照明段階から徐々に色あせてきました。

LED シート ライトと従来の照明

従来のバックライト用途では、蛍光管または冷陰極蛍光灯 (CFL) がかつて主流でした。 ただし、これらのランプには、大きなサイズ、ちらつきがあり、起動時間が遅く、水銀などの有害物質の存在など、大きな欠点があります。 LED 技術の進歩により、LED シート ライトは、より効率的な選択肢として徐々に置き換えられました。

LED シート ライトの利点は次のとおりです。

• よりスリムなプロファイル: わずか数ミリの厚さで、スペースに制約のある設置に最適です。
• 均一な照明: 高密度 LED アレイは、暗いスポットや不均一な光分布を排除し、より自然なバックライトを提供します。
• エネルギー効率が高く、環境にやさしい: 危険物を使用しない高エネルギー効率。
• 寿命が長い: 平均寿命が 25,000 ～ 50,000 時間であるため、メンテナンス コストが大幅に削減されます。
• 設計の柔軟性: さまざまなサイズと形状の要件を満たすために、切断または結合できます。

LED シート ライトと蛍光灯

蛍光灯は、従来の照明では一般的なバックライト源ですが、LED シート ライトと比較してその欠点が明らかです。

比較 寸法	蛍光 ランプ	LED 枚 ライト
エネルギー効率	低変換率、30%–50% の電気が熱で無駄になった	高い変換率、最大 95% の電気から光への変換、より良い発光効率、低エネルギー消費
寿命	通常、10,000 ～ 15,000 時間	通常、25,000 ～ 50,000 時間以上
環境への影響	水銀、リサイクル、廃棄に関する懸念が含まれています	水銀不使用、環境にやさしい、リサイクル可能
光の質	ちらつきがつきやすく、色が不安定	ちらつきがなく、柔らかく安定したライト
インストールの柔軟性	かさばる、限られたアプリケーションの範囲	超薄型で、必要に応じてカットまたはカスタマイズできます
カラーオプション	限定、2700K～4100K	2700k~6500k、RGB、RGBW、RGBCCCT
コスト比較	初期費用が削減され、長期の運用コストが高くなる	初期費用が高く、長期的な費用が削減されます

つまり、LED シート ライトは、運用コストが低くなるだけでなく、より環境にやさしく安全であるため、現代の照明プロジェクトでの長期的な用途により適しています。

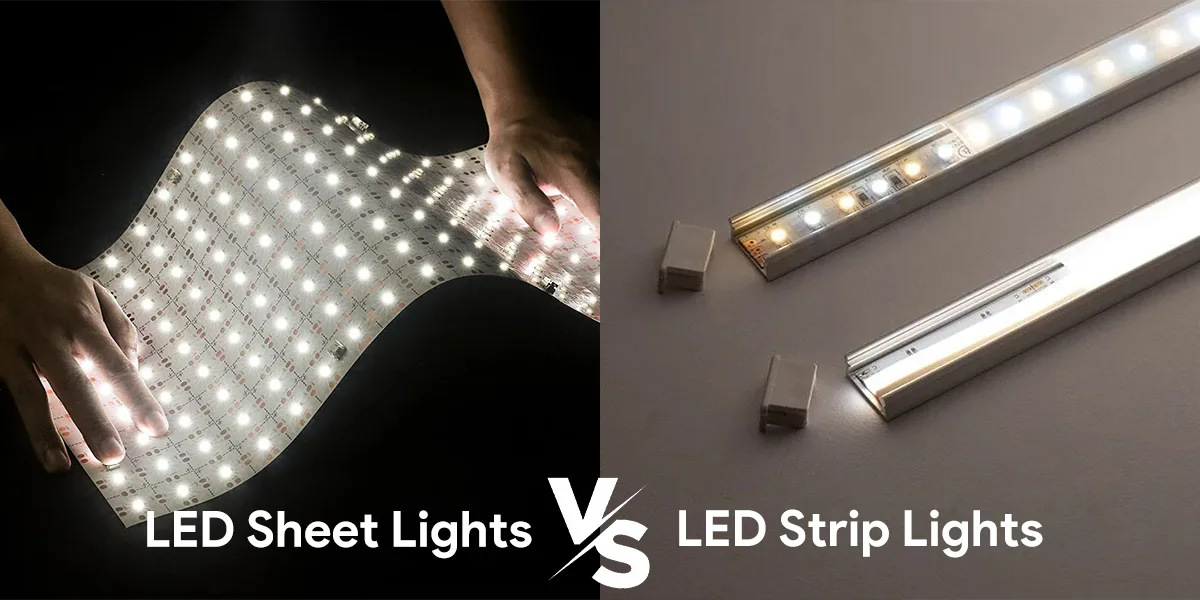

LED シート ライトと LED ストリップ ライト

LEDストリップライト— SMD タイプか COB タイプかにかかわらず、LED チップの配置に基づいたロープのような構造を備えていますが、LED シート ライトは平らで、正方形で、紙のようです。

LED シート ライトと LED ストリップはどちらも一般的な LED 光源ですが、さまざまな目的に対応しています。

光源の形

• シート ライトは、大面積で均一な表面照明を提供します。
• ストリップは、連続的に配置された LED で構成され、「線形光源」として機能します。

照明効果

• シート ライトには可視光点がなく、高品質のバックライトを要求するアプリケーションに最適な優れた均一性を提供します。
• 拡散器がないと、LED ストリップは可視光スポットや点線の視覚効果を生じることがあります。

インストール方法

• シート ライトは通常、剛性の高い構造を備えており、平らな取り付けや埋め込みに適しています。
• ライト ストリップは非常に柔軟性があり、曲面や複雑な建築照明の曲げとルーティングが可能です。

代表的なアプリケーション

• シート ライト: 広告用ライト ボックス、ディスプレイ ケース、装飾的な壁、カウンター トップ バックライト。
• ライト ストリップ: アンビエント ライティング、キャビネット ライティング、リニア アクセント ライト、DIY クリエイティブ ライティング。

LED シート ライトは、従来のバックライトや蛍光灯のエネルギー効率、寿命、光の均一性、環境の持続可能性を上回っています。 シート ライトは、LED ストリップと比較して、高い光の均一性と広範な領域をカバーする大規模な設置を要求するプロフェッショナルな照明シナリオに適しています。一方、ストリップは柔軟性と装飾的な用途に優れています。

照明ソリューションの選択は、特定のプロジェクト要件によって異なります。

• 均一で柔らかいバックライトを実現するには、LED シート ライトが最適なソリューションです。
• フレキシブルな照明配置や直線的な設置には、LED ライト ストリップの方が適しています。

プロジェクトとバイヤーのための LED シート購入ガイド

商用照明および広告アプリケーションでは、LED シート ライトが従来の光源に徐々に取って代わり、極薄のデザイン、均一な照明、柔軟な設置方法で人気を博しています。 照明業者、広告用ライトボックス メーカー、または大量購入者のいずれであっても、適切な LED シートを選択するには、明るさ、仕様、認証、およびコストを慎重に検討する必要があります。 以下は、重要なポイントの詳細な内訳です。

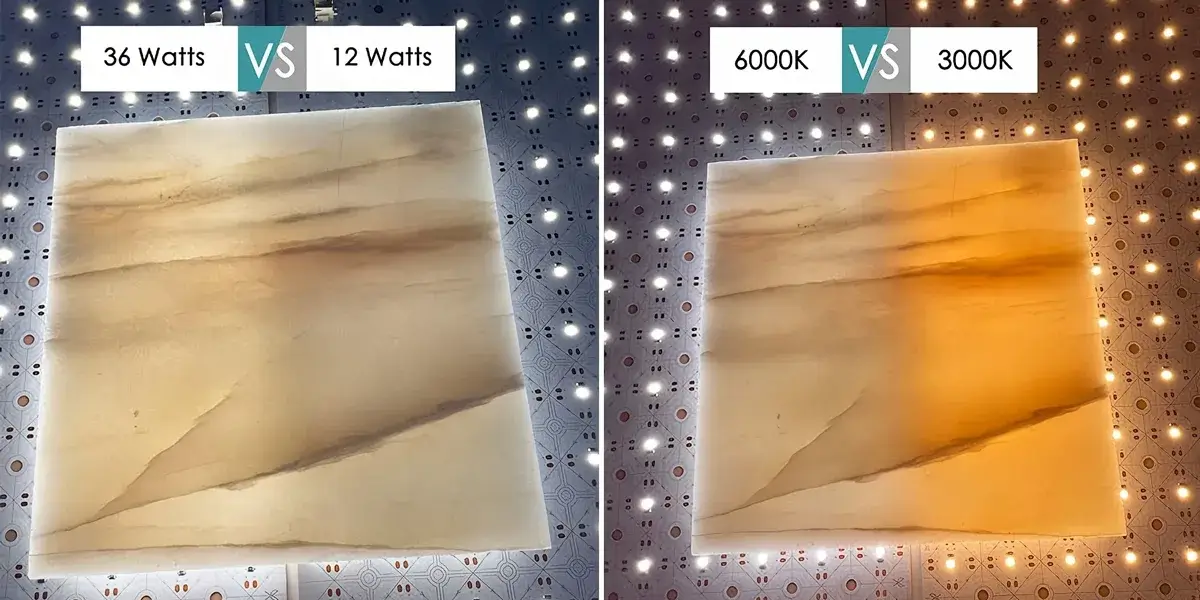

明るさと色温度

輝度は、LED シートがプロジェクトの要件を満たすかどうかを判断する主要な指標です。 ライト ボックス、ディスプレイ ケース、または大理石のカウンタートップを宣伝する場合、通常、優れた視覚的インパクトを確保するために、非常に高い明るさが必要になります。

したがって、明るさを評価する際には、購入者は、ルーメンの定格値だけでなく、LED シートと拡散材料との相互作用も考慮する必要があります。 これは、すべての材料が照明の下で同じように機能するわけではないためです。 拡散は、材料の厚さ、不透明度、光源と材料の間の距離、表面のテクスチャー、さらには色によって大きく影響を受けます。

明るさの要件は、さまざまなアプリケーションによって大きく異なります。

• ライトボックスの広告、ディスプレイ キャビネット: 通常、鮮明な画像の可視性を確保するために、高輝度 (>4000 lm/m²) が必要です。

• インテリアの装飾照明: 中程度の明るさが適しており、視覚的な快適さとエネルギー効率のバランスをとります。

色温度の選択も同様に重要であり、空間的な雰囲気と視覚体験に直接影響します。 輸出プロジェクトの場合、メーカーが多様な市場の美的要求を満たすために複数の色温度オプションを提供しているかどうかを確認することをお勧めします。 さらに、CRI > 90 を選択すると、色の精度が保証されます。

• 2700k～3000k: 暖かい白色光は居心地の良い雰囲気を作り出し、レストラン、ホテルなどの環境に最適です。

• 4000k～4500k: 自然な白色光が、小売店やオフィス スペースに適した、ディスプレイの視認性を高め、快適さのバランスをとります。

• 6000k～6500k: クールな白色光で、画像の明瞭度を強調し、より高いコントラストを提供し、広告やディスプレイで一般的に使用されます。

色温度機能と比較の詳細については、次のブログを参照してください。

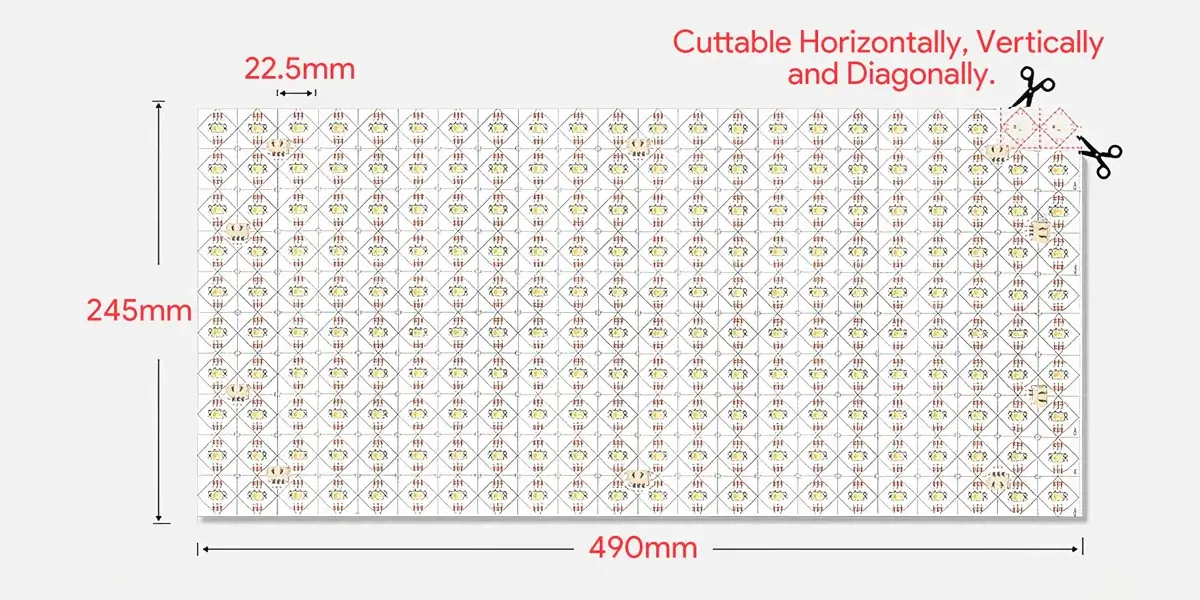

サイズ、厚さ、およびカットオプション

LED シートの大きな利点は、その柔軟性が高いことです。 市場に出回っている製品は通常、標準サイズで提供されますが、ほとんどのプロジェクト (特に広告ライトボックスや展示会のインスタレーション) にはカスタマイズされた寸法が必要です。

製品を選択する際、バイヤーは、サプライヤーがカスタムの切断サービスを提供しているかどうかを確認し、カット ラインの分布と精度を理解する必要があります。 切断間隔が長すぎると、寸法の柔軟性が制限され、インストールの複雑さが増します。

厚さに関しては、一般的な LED シートの範囲は 1.3mm から 6.7mm です (PCB の XH コネクターによる)。 超薄型構造により、ライトボックスや装飾パネルの後ろに隠すことができ、設置スペースを効果的に節約できます。

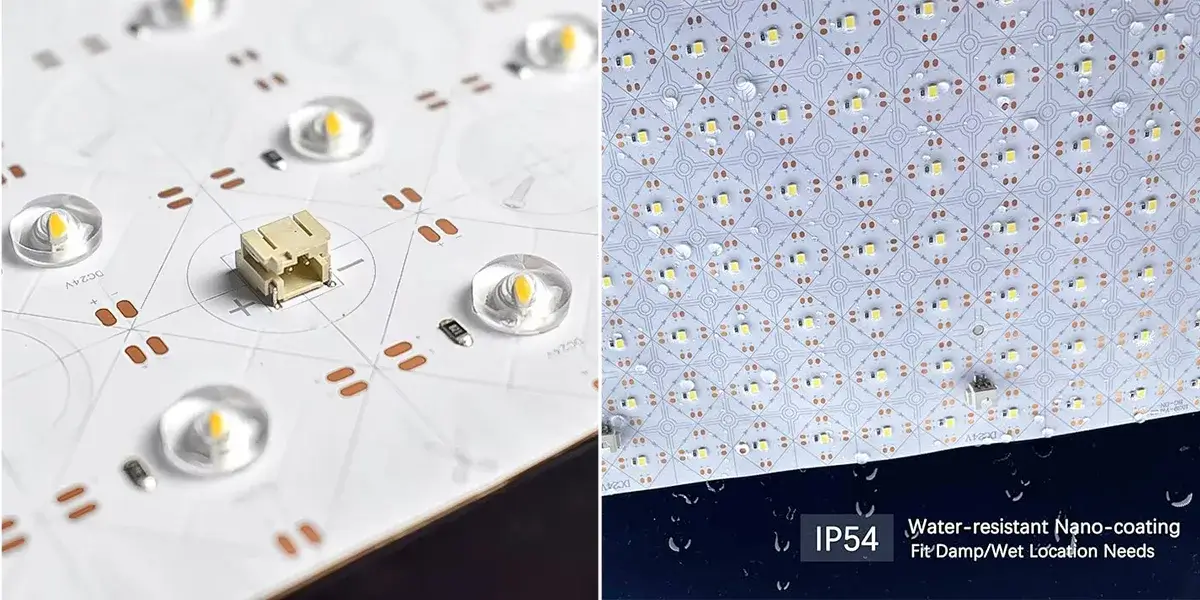

レンズと IP 評価

一部の LED シートは、光のスポットや影を最小限に抑えるために光拡散レンズを備えており、より均一なバックライトを実現しています。 ほとんどの LED シートにはレンズがありませんが、LED の密度が高くなります。 したがって、購入者は、設置プロジェクトで使用される拡散材料に基づいて選択する必要があります。

IP の評価は、アプリケーション環境によって異なります。 屋内ディスプレイまたはドライ設定の場合は、IP20 で十分です。 ただし、屋外の看板や湿度の高いスペースの場合は、防水性と防塵性能を確保するために、IP54 または IP65 製品を選択する必要があります。

PCB に適用されるシリコン コーティングは柔軟性を低下させるため、防水 LED シートは曲げが必要なアプリケーションでは使用できません。 さらに、保護の評価が高いほどコストが増加することを覚えておいてください。したがって、プロジェクト環境に基づいて、合理的なトレードオフを行う必要があります。

電源オプション

電源電圧は LED シートの定格電圧と一致する必要があります。 適切な LED 操作には互換性が不可欠です。 ほとんどの LED シートは DC24V の定電圧ドライバを使用し、一部は 12VDC を利用します。

A 高品質の電源 照明性能を向上させます。 ドライバーが劣るとちらつきが発生し、バックライトの拡散アプリケーションでより目立ち、気が散ってしまいます。

調光機能は、調達中のもう 1 つの重要な要素です。 さまざまな環境または省エネ制御が必要なプロジェクトの場合は、0-10V、PWM、DALI、または DMX をサポートする LED シート、電源装置、およびコントローラを選択します。 商用バイヤーは、後で統合の複雑さを避けるために、電源インターフェースとサプライヤーとの互換性を弱めることについて積極的に話し合う必要があります。

認証とコンプライアンス

認証とコンプライアンスは、多国籍プロジェクトや輸出注文に不可欠です。 ヨーロッパ市場では通常、CE および RoHS 認証が必要ですが、北米では通常 UL または ETL マークが義務付けられています。

ハイエンドのクライアントの場合、TUV 認定はさらに信頼性を提供します。 購入者は、仕入先からの口頭での保証のみに頼ることを避け、代わりに完全なテスト レポートと証明書の信頼性の検証へのアクセスを要求する必要があります。

購入者は、エネルギー効率と環境規制への準拠を確認することを推奨します。 たとえば、一部の市場では、照明製品のより厳しいエネルギー効率基準を次第に義務付けています。 プロアクティブなコンプライアンス計画は、長期的なサプライ チェーンにおける競争力を維持するのに役立ちます。

コストに関する考慮事項

価格は、調達の決定において依然として重要な要素です。 ただし、単価を比較するだけでは、LED シートを選択する場合には不十分な場合があります。 買い手は、初期投資と長期の運用コストの両方を評価する必要があります。

高品質の LED シートは、50,000 時間を超える寿命を誇り、ルーメンのメンテナンス、保護定格、および電源の安定性において優れた利点を提供し、将来のメンテナンスと交換のコストを大幅に削減します。 逆に、コストを節約するためにローエンド製品を選択すると、軽い腐敗、ちらつき、または損傷により、数年以内に交換費用が高くなることがよくあります。

さらに、大量購入者にとって、サプライヤーとの長期的なパートナーシップを確立することで、より有利な価格設定とより安定した供給サイクルを確保できます。 一部のメーカーは、OEM/ODM サービスを提供しており、顧客が差別化されたカスタマイズされた製品を作成して市場の競争力を高めるのに役立てています。

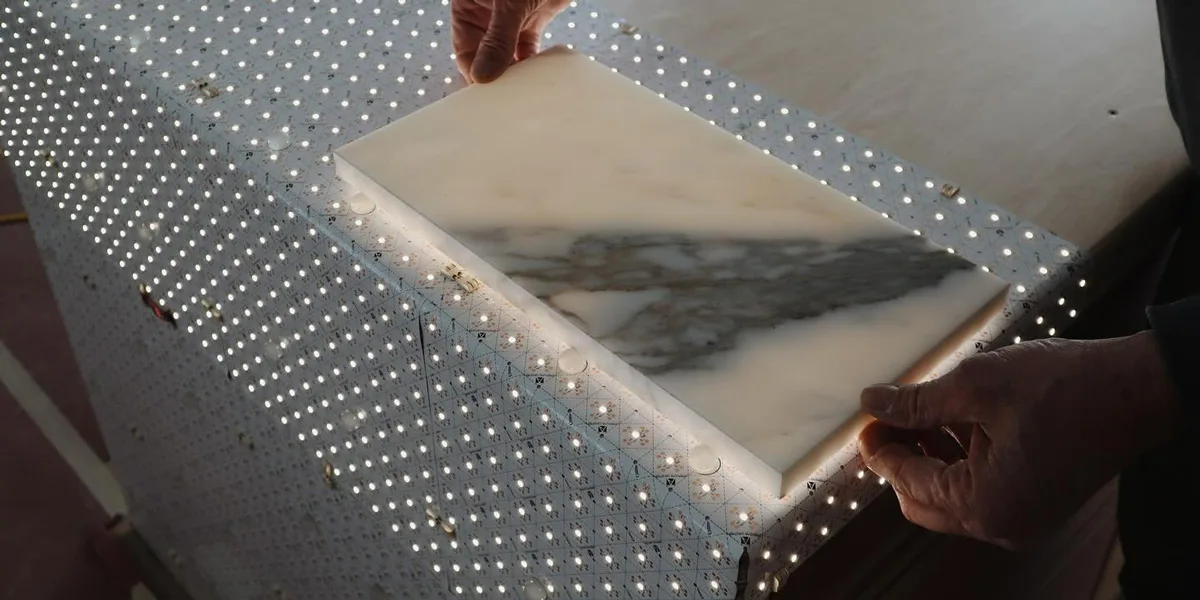

LED ライト シートの取り付け方法

LED ライト シートの性能を最大限に高めるには、特に性能、信頼性、および寿命の問題の場合に、適切な組み立てと取り付けが不可欠です。 LED ライト シートには接着剤の裏紙が付いています。裏紙をはがして、シートを任意の場所に貼り付けるだけです。 取り付けには数分しかかからず、釘やネジよりも便利です。

インストールの詳細については、ブログ「LED シート ライトのカット、取り付け、セットアップ方法。」

ステップバイステップのガイド

ステップ 1: ライト シートと電源装置を準備する

LED ライト シートを取り付ける予定の領域の寸法を測定します。 これらの測定値を使用して、購入する必要があるライト シートのサイズと量を決定します。 さらに、必要な電源容量を計算し、LED ライト シートに適した電源装置とコントローラーを選択します。

原理: 電源電圧は LED ライト シート電圧と一致している必要があり、駆動電力は LED ライト シートの総電力の 1.2 倍である必要があります。 取り付けを計画するときは、接続された LED シートの全長が推奨される最大操作長を超えないようにしてください。

ステップ 2: 設置面をきれいにする

表面の汚れは、LED シートの取り付けを妨げ、接着強度を損なう可能性があります。 これを防ぐには、湿らせた綿布を使用して、設置面からほこりや汚れを取り除きます。 クリーニング後は、表面が完全に乾いてから先に進む前に確認してください。

ステップ 3: LED シートをカットする

LED シートを希望の形状にするためにカットする必要がある場合は、まずシートをカットする必要があります。 ほとんどのカット可能な LED シートには、通常はさみアイコンまたは点線で示されるカット ラインがあらかじめマークされています。

これらの線は、回路を損傷することなく、シートが安全にカットできる場所を示しています。 切断線を見つけたら、鋭利なはさみを使って指定された線に沿って切断します。

ステップ 4: LED シートの接続

LED シートを目的の形状またはサイズにカットしたら、ワイヤまたは XH はんだなしのコネクターを使用して、個々の LED シートを接続します。

ステップ 5: LED シートの取り付け

LED シートは通常、3M 両面接着剤の裏紙を備えており、簡単に取り付けることができます。 テープをはがして、シートをきれいな表面に接着するだけです。 これは最も広く使用されている方法で、壁、石のカウンタートップ、金属の表面、天井などの滑らかな表面に理想的です。

接着剤と比較して、ネジ取付けは、より優れた強度と信頼性を提供します。 この方法を使用する場合は、取り付け面の指定された位置に穴を開けます。 これらの穴が、ライト シートの事前に穴あけされたネジ穴と正確に一致するようにしてください。

ステップ 6: 電源を接続してテストする

LED ライト シートを取り付けた後、電源を接続して機能テストを行います。 接続する場合、ライトシートの極性 (+/-) が電源と正しく一致していることを確認してください。LED ライト シートの正端子を電源の正端子に接続し、ライト シートの負端子を電源の負の端子に接続します。

配線が完了したら、スイッチをオンにして、すべての領域で均一な照明を確保します。

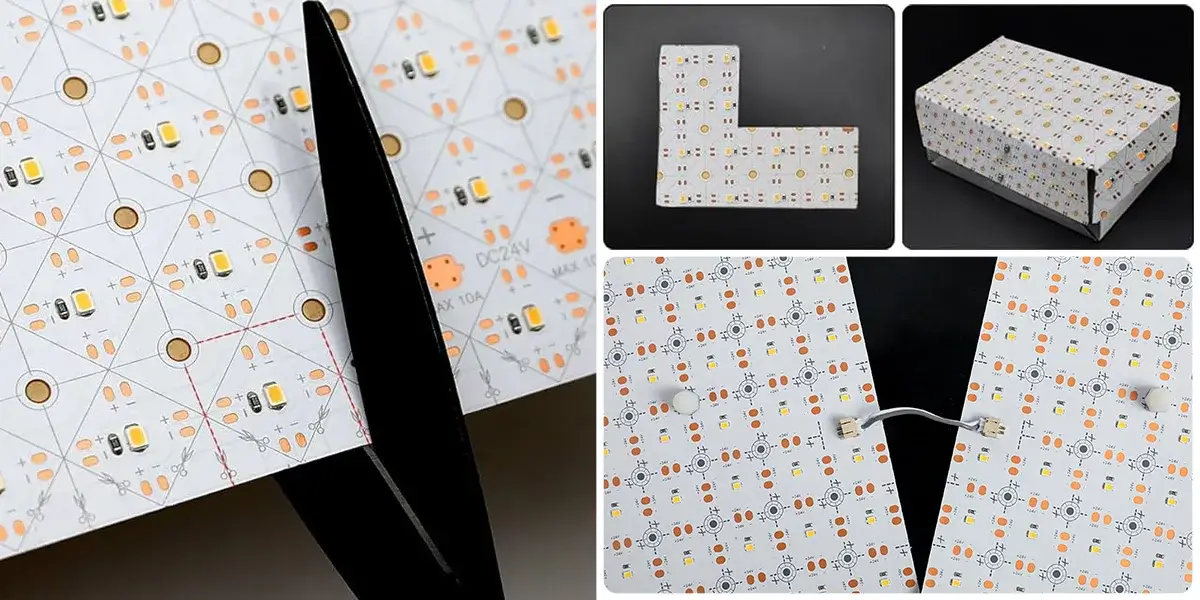

LEDライトシートをカットできますか?

答えはイエスです。 LED ライト シートはカットできます。 シートには、切断しやすいように、黒い横線、垂直線、および 45° の斜め線 (通常は破線で示されます) がマークされています。

通常のはさみを使用して、黒い線または破線に沿って希望の形状を切り取り、カットされた LED ライト シートを限られたスペースのスロットまたは溝に配置できます。

LED シートの最小カット ユニットは 1 つの LED です。 カットするときは、特定のマーキングに注意深く従ってください。 正しくカットすると、回路や LED が損傷し、ライトが故障する可能性があります。

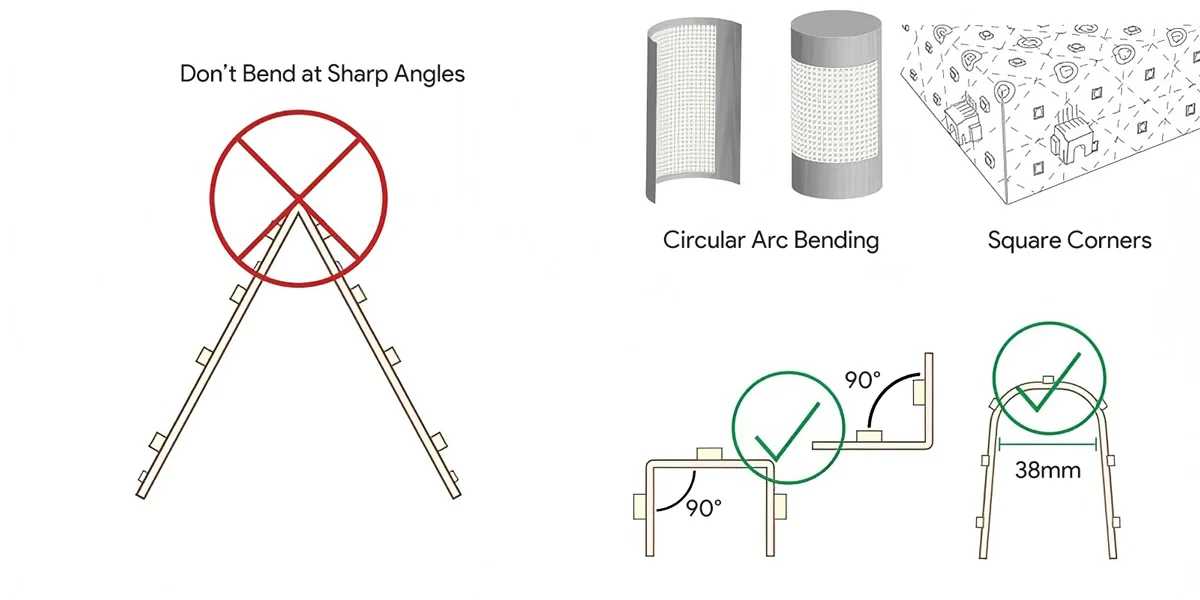

LED シート ライトは曲げたり折りたたんだりできますか?

はい、確かに曲げたり折りたたんだりできます。 LED シート ライトはフレキシブル サーキット ボードを使用するため、曲げる必要があります。または波状の形状を作成する必要があります。柔軟な LED シートは、ニーズを完全に満たします。

ただし、曲げ時には、特定のガイドラインに従う必要があります。 シャープな角度は回路基板に損傷を与える可能性があるため、避けるべきですが、90 度のハード ベンドと緩やかな曲線は許容されます。 曲げや折り曲げが多すぎると、チップが損傷し、回路が壊れる原因となります。

LED シート ライトの曲げまたは折り畳みに関するヒントを次に示します。

• 製造元の最小曲げ半径のガイドライン (通常は 90° 以上) に従ってください。 この制限を超えると、LED チップ/回路が損傷する可能性があります。

• ゆっくりと曲げて、角度と形を形成します。

• 鋭角 (<90°) を作成しないでください。 角を丸めて損傷を防ぎます。

• 角の角にはフレキシブル LED シートを使用します。任意に折りたたまないでください。 コーナー エッジがシートの黒いカット ラインと一致するようにします。

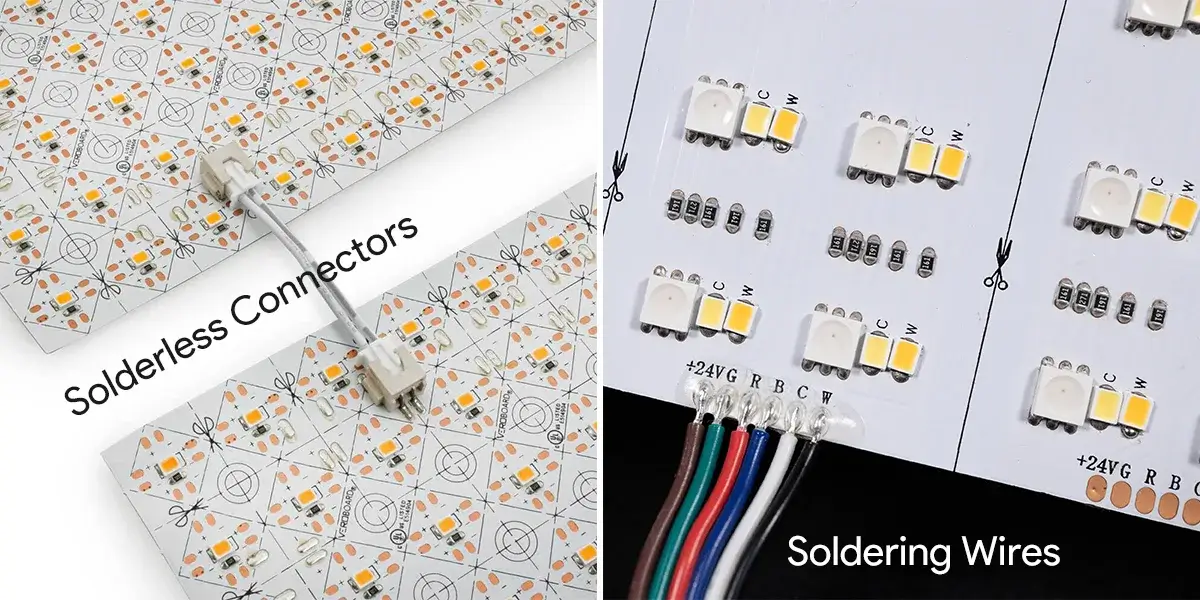

LED シート ライトのさまざまな部分を接続するには?

LED シートは、主に 2 つの方法で接続されます。コネクタまたは配線を介して行われます。

LED ソルダーレス コネクタ

この方法では、LED シートに取り付けられたスナップオンまたはクリップオン コネクタを利用します。 プラグ アンド プレイの設計には、特別なツールが必要ないため、迅速かつ簡単にインストールできます。 コネクタはいつでも取り外しできます。

ステップ

• コネクタの一方の端を LED シートのコネクター ソケットに合わせます。
• LED コネクターをコネクタ スロットにそっと挿入します。
• 次に、コネクタのもう一方の端を 2 番目のライト シートのコネクタ ソケットに挿入します。
• 追加のライト シートを直列に接続するには、上記の手順を繰り返します。

はんだ配線

はんだ付けにより、より安全で信頼性の高い電気接続が保証されます。 LED ライト シートの各 LED ユニットには、ワイヤーのはんだ付け用の銅パッドが付いています。

手順:

• ワイヤの端を剥がします (赤 = 正、黒 = ネガ)。
• LED シートの銅パッドに少量のフラックスを塗布します。
• はんだごてを予熱した後、パッドに均一な半田を塗布します。
• ワイヤを対応する極性位置に半田付けし、しっかりと固定します。
• はんだ接合部が冷却された後、電源投入テストを実行します。

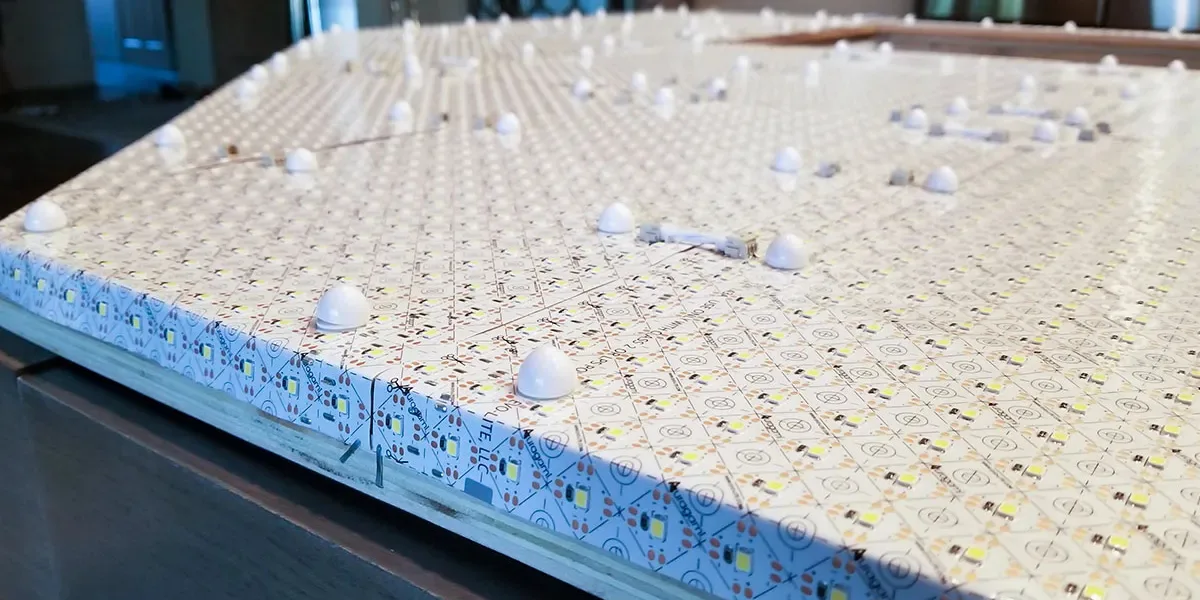

LED シート ライトの最大実行数は?

取り付けを計画するときは、接続された LED シート ライトの全長が推奨される最大ランレングスを超えないようにしてください。 したがって、次の点を考慮する必要があります。

1. 電源装置のワット数とライトシートの電力を一致させる

個々の LED ライト シートの消費電力を確認します。 次に、インストールするすべてのシートの定格電力を追加します。 最後に、電源装置の駆動電力が LED ライト シートの総電力の 1.2 倍であることを確認します。

たとえば、4 x 24V 60W の LED シートに電力を供給する場合、電源電圧も 24V にする必要があります。 4 x 60W シートの総電力は 4 x 60W = 240W です。したがって、電源容量は 240W x 1.2 = 288W です。288W の電源はめったに利用できないため、わずかに高い 300W モデルを選択できます。

2です . ソルダーレス コネクタの最大電流制限

ソルダーレス コネクタの最大定格電流は 5A です。さらに LED シートをさらに接続する必要がある場合は、追加のコネクタを使用して電流を分配することを検討してください。

または、ワイヤを LED ボードに直接はんだ付けして、より大きな電流を処理することもできます。 たとえば、合計約 300W の 4 つの LED シートでは、18 AWG ワイヤーを使用してはんだ付けをお勧めします。

3.電圧降下

LED シートを回路に追加すると、電圧降下がより顕著になります。 このドロップは、明るさやパフォーマンスの問題を引き起こす可能性があります。

LED ストリップの長さと電圧降下理論に基づいて、10 個を超える LED シート ライトを直列に接続しないことをお勧めします (5 メートルに相当)。 でも、これは本当にそうですか？ 前述の電源のマッチングと接続端子の電流制限を考慮して、直列接続を 3 ～ 5 枚の LED シートに制限することをお勧めします。

したがって、大規模な設置の場合は、全長が最も短い点に電源を配置するか、複数の電源装置を使用してください。 たとえば、1 つの LED シートが最大 3 枚のシートを接続する場合、単一のシリーズ チェーンが 3 枚を超える必要はありません。 プロジェクトで 12 枚の LED シートが必要な場合は、独立した電源装置または適切な配線構成を備えた 4 つのセクションに設置します。

結論

LED シート ライトは、柔軟で超薄型のデザイン、均一な照明、適応可能なカット機能を備えた、ライトボックス バックライト、天井照明、および商用ディスプレイの理想的なソリューションとして浮上しており、空間にスタイリッシュな美学をもたらします。

プロジェクトの請負業者や卸売業者にとって、適切な LED シート ライトを選択すると、優れた照明性能が得られるだけでなく、プロジェクトのタイムライン、コスト管理、および継続的なメンテナンスにおいて長期的な価値も提供されます。

プロジェクトに高品質のカスタマイズが必要な場合 LED シート照明ソリューション、SignLiteLed は、信頼できる OEM/ODM パートナーとしてスタンドします。
