Podświetlane z krawędzią pudełko: Przewodnik po konfiguracji sztywnej taśmy projektowej i sztywnej LED

W dziedzinie komercyjnej ekspozycji i oświetlenia przestrzennego, oświetleniowe skrzynki Edge stały się ważnym narzędziem do zwiększenia atrakcyjności wizualnej dzięki unikalnym efektom świetlnym i artystycznej ekspresji. Aby zaprojektować kratowe skrzynki świetlne o wyjątkowych efektach, należy wziąć pod uwagę trzy podstawowe elementy: zasady optyczne, projektowanie konstrukcyjne i dobór materiału.

Idealne pudełko świetlne krawędzi powinno zapewniać jednolite przejścia światła i dokładne odwzorowanie kolorów, unikając przy tym typowych problemów, takich jak nieciągłość plam świetlnych lub ciemne krawędzie. Niezależnie od tego, czy jest to miękka atmosfera do krytych witryn sklepowych, czy spełnianie wymagań dotyczących wysokiej jasności reklamy zewnętrznej, dobrze zaprojektowane pudełko świetlne krawędziowe może osiągnąć bogate, warstwowe i wizualnie wygodne efekty świetlne dzięki sprytnemu połączeniu światła i materiałów.

Metoda testowania jednorodności skrzynek świetlnych

Jak wybrać boczne podświetlane skrzynki? Ważnym czynnikiem do rozważenia jest jednorodność dystrybucji światła w skrzynkach świetlnych. Jednorodność światła powierzchni boxów oświetlonych z boku bezpośrednio wpływa na jakość prezentacji wizualnej i wydajność komunikacji marki.

Nawet dystrybucja światła eliminuje jasne i ciemne plamy, zapewniając dokładne odwzorowanie kolorów tekstu i obrazów oraz zapobiegając utracie szczegółów spowodowanych przez zbyt jasne lub ciemne obszary. Jest to szczególnie ważne w przypadku materiałów drukowanych o wysokiej precyzji (takich jak reklamy dóbr luksusowych lub plakaty wystawowe). Jednolitość światła jest jednym z podstawowych wskaźników oceny profesjonalizmu lightboxa.

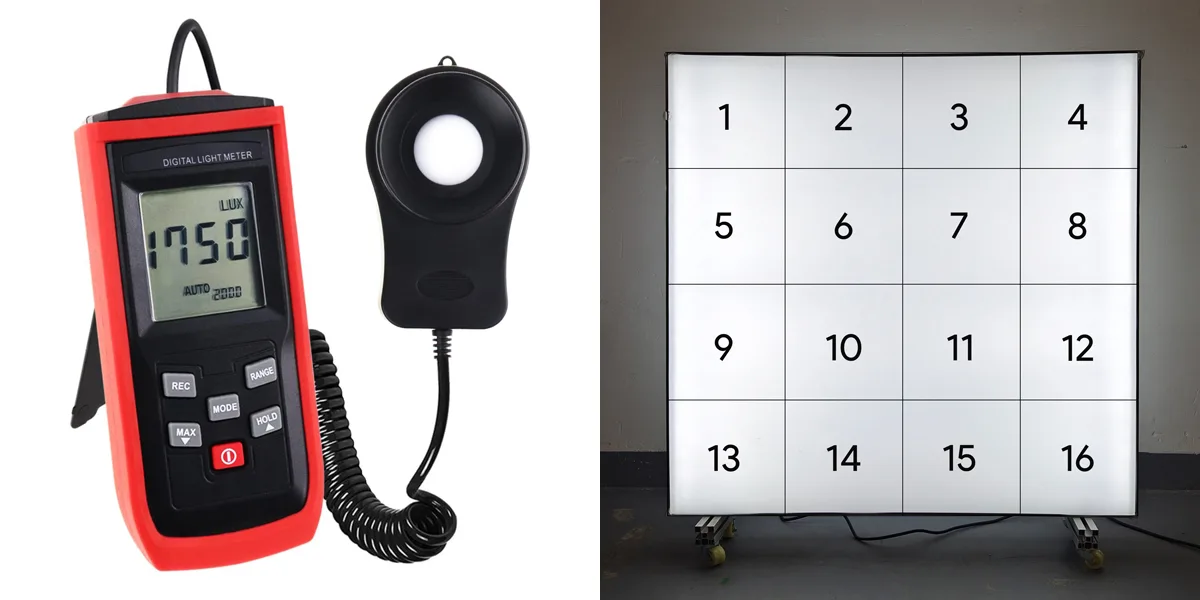

Metoda testowania: Jak pokazano na poniższym rysunku, użyj miernika luksów, aby pobrać dziewięć punktów pomiarowych na powierzchni lightbox (środek + cztery rogi + punkty środkowe czterech stron) i obliczyć stosunek wartości minimalnej do wartości średniej. Podczas testowania wyłącz inne źródła światła i zachowaj znormalizowany kąt widzenia 45°.

Metoda obliczeń: jednorodność = (minimalna wartość natężenia oświetlenia ÷ maksymalna wartość natężenia oświetlenia) × 100%. Im stosunek jest bliższy do 1 (lub procentu ≥ 80%), tym bardziej jednorodny rozkład światła.

Niewystarczająca jednorodność może powodować centralne jasne punkty, ciemne obszary krawędzi lub różnice kolorów, wpływając na klarowność obrazu i odwzorowanie kolorów, a nawet może prowadzić do zmęczenia wzroku.

Standardy jednorodności skrzynki świetlnej

1. Standardy świetlne klasy komercyjnej: Jednorodność jasności powierzchni ≥ 80%, minimalna wartość jasności ≥ 80% średniej jasności i średnie odchylenie jasności kontrolowane w granicach ±10%.

2 Profesjonalne standardy dopasowania kolorów (np. standardowe pudełko źródła światła): jednorodność jasności ≥ 85% i musi przejść test metody 9-punktowej/25-punktowej, aby upewnić się, że różnica natężenia natężenia w dowolnej pozycji wynosi ≤ 25%. Szybkość nierówności temperatury barwowej w polu źródła światła wynosi ≤ 20%.

3. Standardy przemysłowe skrzynki kontrolne Standardy: Taki jak kontrola jakości włókien i samochodów, jednorodność ≥ 95%, natężenie oświetlenia obszaru centralnego ≥ 600 lx, jednorodność powierzchni krawędzi ≥ 85%

4. Standardowe boxy oświetleniowe Standardy skrzynek świetlnych:

Jednorodność natężenia oświetlenia: Stosunek minimalnego natężenia oświetlenia do średniej natężenia na powierzchni roboczej musi wynosić ≥0,7, aby uniknąć lokalnych ciemnych obszarów. Skrzynki świetlne oświetlone z boku, ze względu na źródło światła znajdujące się na krawędzi, mogą wykazywać problemy, takie jak jasny środek i ciemne narożniki. Dlatego istnieją szczególne wymagania dotyczące jednorodności dla świetlówek o różnych długościach:

• Długość ≤1 metr: jednorodność ≥85%;
• Długość > 3 metry: jednorodność ≥ 70-75% Po podświetleniu należy użyć miernika luminancji do testowania na miejscu, z naciskiem na monitorowanie pozycji narożnych. Jeśli różnica przekracza 20%, jest niekwalifikowana;
• Minimalne wymagania dla obszarów krawędzi: W promieniu 10 cm od ramy: jednorodność ≥ 70% w celu uniknięcia zjawisk ciemnego narożnika.

Pręty świetlne LED muszą mieć skuteczność świetlną > 100 lm/W i używać płyt dyfuzyjnych o wysokiej przepustowości, aby zmniejszyć straty. Pomiary są dokonywane w 9 równomiernie rozłożonych punktach na powierzchni lightbox za pomocą miernika oświetlenia, z wyłączeniem zewnętrznego obszaru 10%. Nie ma krajowych obowiązkowych norm, ale wymagane jest zgodność z zasadą „Wymogi pracy wizualnej” w „Wzorach oświetlenia budynku” (GB50034); w środowiskach o wysokiej refleksji natężenie oświetlenia może być odpowiednio zredukowane; odwrotnie, gęstość źródła światła musi zostać zwiększona.

Jak należy odpowiednio skonfigurować temperaturę barwową świetlówki?

Dopasowanie temperatury barwowej dla podświetlanych boków świetlnych z prętami LED powinno być określone na podstawie wymagań funkcjonalnych i pożądanej atmosfery sceny. Kluczem jest zróżnicowane wpływ różnych temperatur barwowych na percepcję wzrokową, wskazówki emocjonalne i zdolność adaptacji do środowiska. Aby stworzyć przyjemną atmosferę, konieczne jest zapewnienie rozsądnej konfiguracji temperatury barwowej i otaczającego środowiska.

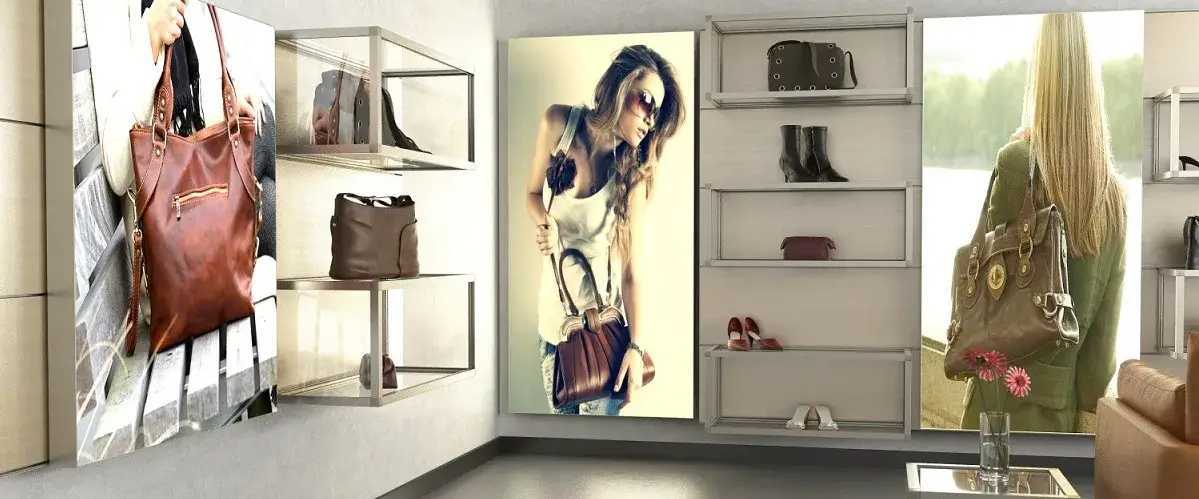

Standardowa zalecana temperatura barwowa dla świetlówek to przede wszystkim 6000-6500K chłodne białe światło, które jest zbliżone do naturalnego światła dziennego (5500-6500K), co znacznie zwiększa klarowność wizualną i dokładność kolorów. Nadaje się do środowisk o wysokiej widoczności, takich jak centra handlowe i hale wystawowe, a obecnie jest najczęściej stosowaną pierwotną temperaturą barwową dla świetlówek.

W przypadku świetlówek zorientowanych na czytanie lub gabloty medyczne, w których wymagane jest bardziej miękkie oświetlenie, można wybrać neutralne światło przy 4000K–4500K; do lokali gastronomicznych (restauracje/kawiarni na gorące garnki), hotele i inne miejsca wymagające ciepłej atmosfery, temperatura barwowa 2700K–3500K jest zalecana w celu zwiększenia dostępności i zachęty do dłuższych pobytów.

Chłodne białe światło o temperaturze barwowej >6500K może stworzyć zimny, bezosobowy charakter i jest zalecane tylko do hal wystawowych firmy technologicznej lub na duże odległości.

Użyj inteligentnych pasków świetlnych (regulowanych od 3000K do 11000K), aby przełączać się między trybami chłodu białego, neutralnego i ciepłego żółtym za pomocą pilota, dostosowując się do zmian w ciągu dnia/noc lub sezonowych. Przykład: Pudełka podświetlane w Muzeum Sztuki wykorzystują 5500 tys. w ciągu dnia, aby dokładnie odtworzyć kolory grafiki i przełączyć się na 3500 tys. w nocy, aby stworzyć wciągającą atmosferę.

Zalecana lista temperatury barwowej dla różnych scenariuszy aplikacji

‌Scenariusz aplikacji	Zalecana temperatura barwowa‌	Efekt wizualny‌
Podświetlenie reklamowe reklamowe	6000k–6500k	Jasne i odświeżające, podkreślające szczegóły obrazu

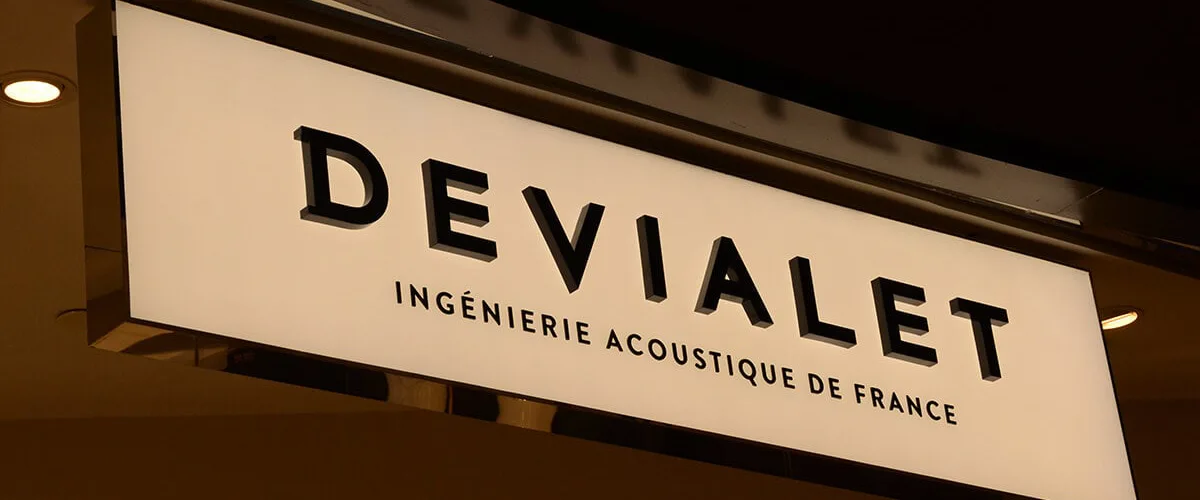

gabloty gastronomiczne	2700K–3500K	Ciepły żółty, przytulny, zwiększa atrakcyjność jedzenia
Wyświetlacze medyczne/technologiczne	4000K–5000K	Neutralny i profesjonalny, równoważy powagę i komfort
Domowe pudełka na oświetlenie	3000K–4000K	Miękki i naturalny, unika stymulacji niebieskiego światła

Podsumowując, różnica temperatur barwowych w tym samym lightboxie powinna wynosić ≤500K, aby uniknąć zmęczenia wzroku spowodowanego nagłymi zmianami koloru światła. W przypadku korzystania z wielu lightboxów w połączeniu (takich jak tablica znaków sklepowych) partie temperatury barwowej muszą być ujednolicone. Aby uzyskać więcej informacji na temat różnic temperatur barwowych, przeczytaj bloga 3000K vs 4000K vs 5000K vs 6000K: Jaka jest różnica?

Temperatura barwowa skrzynek świetlnych powinna być kontrolowana w granicach ±1000K od temperatury otaczającego światła otoczenia. Na przykład, jeśli główne oświetlenie w sklepie wynosi 4000K, podświetlenie powinno być wybrane między 3000K a 5000K. W środowiskach o wysokiej odblasce, takich jak szklane ściany, temperatura barwowa powinna być zmniejszona do poniżej 4500 K, aby zminimalizować odblaski. Inną ważną metryką jest wskaźnik oddawania kolorów (Ra > 80), zwłaszcza w przypadku wyświetlaczy artystycznych, aby zapewnić dokładne odwzorowanie kolorów. Po dwóch latach eksploatacji dryf temperatury barwowej może przekroczyć 500K, więc należy przydzielić rezerwę jasności 10%.

Ważne uwagi: Unikaj ślepego dążenia do wysokich temperatur barwowych, aby uzyskać „jasny efekt biały”. Niebieskie szczyty światła powyżej 6500K mogą powodować zmęczenie wzroku i nie spełniać wizualnych zasad zdrowia „standardów projektowania oświetlenia budynku”.

Jak określić odległość i efekt wizualny bocznych oświetlonych boxów?

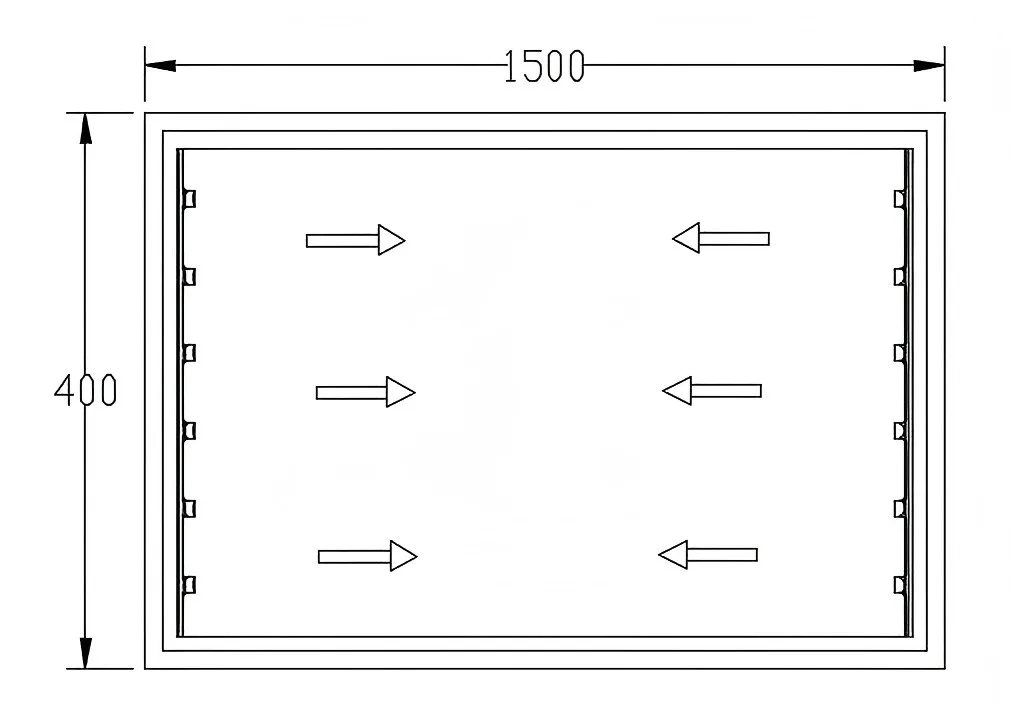

Aby uzyskać oświetlenie bez cienia, musimy wziąć pod uwagę odległość między oświetleniem a wyborem źródła światła. Jako kluczowy element bocznych oświetlenia bocznego, charakterystyka konstrukcyjna listew świetlnych bezpośrednio wpływa na ogólny efekt oświetlenia skrzynki świetlnej.

Wraz ze wzrostem długości lightbox zwiększa się również odległość oświetlenia źródła światła. Wymaga to, aby kąt soczewki pasków oświetlonych krawędziami był mniejszy, a do pokrycia krawędzi krawędzi potrzebne jest mocniejsze źródło światła, co zapewnia oświetlenie bez cienia. Stanowi to poważne wyzwanie. Przyjrzyjmy się, jak zaprojektować i skonfigurować te elementy rozsądnie, aby przezwyciężyć te wyzwania i osiągnąć pożądany efekt świetlny.

W przypadku źródeł światła możemy wybrać chipy LED o dużej mocy z renomowanych marek, takich jak Cree i Osram; inną ważną kwestią jest wybór odpowiedniego obiektywu. Soczewki z oświetleniem bocznym muszą być wybrane na podstawie scenariuszy aplikacji, wydajności optycznej, parametrów technicznych i kompatybilności instalacji.

Ponieważ skrzynki świetlne oświetlone z boku wymagają rzutowania światła na dłuższe odległości, zazwyczaj wybierany jest kąt wiązki 10–30 stopni. Ponadto, aby osiągnąć optymalną wydajność wyświetlania, wymagane są testy na miejscu, aby ocenić jednorodność plamki świetlnej, przejścia krawędzi i obecność stref ciemnych. Wysokiej jakości soczewki z oświetleniem bocznym muszą zapewniać ciągły rozkład światła, unikając centralnych jasnych punktów lub tłumienia krawędzi; wysoki strumień świetlny zwiększa natężenie oświetlenia, jednocześnie wyrównując wymagania dotyczące przeciwdziałania olśnieniu z szybkością transmitancji >92%; należy priorytetowo traktować materiały PMMA klasy optycznej lub PC, aby zminimalizować tłumienie światła.

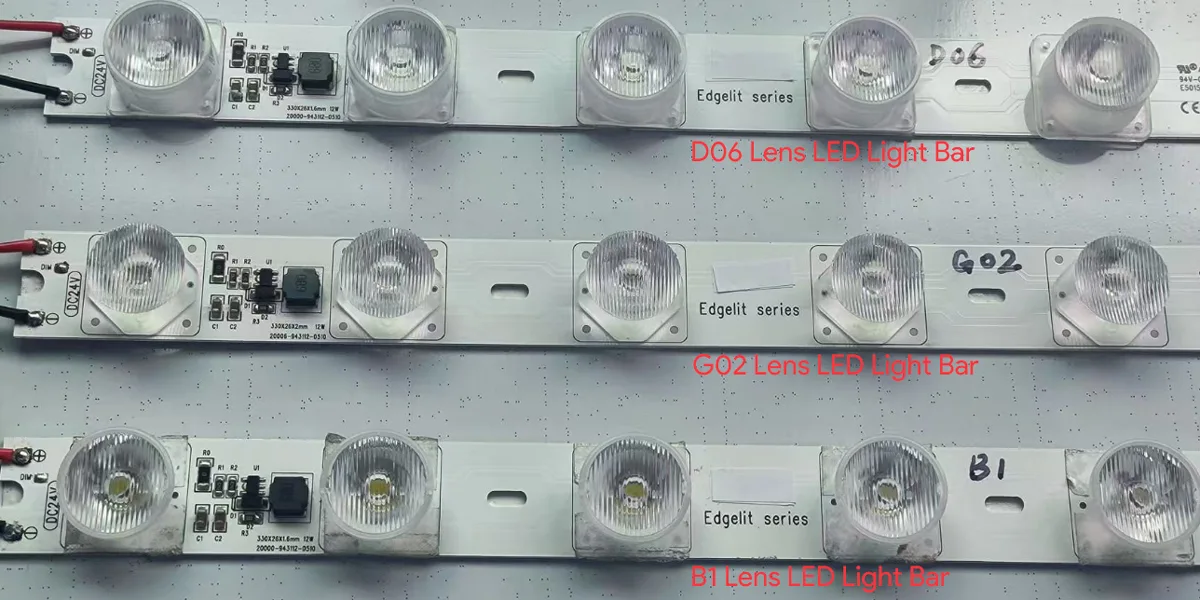

Aby osiągnąć optymalną wydajność aplikacji, przeprowadziliśmy wiele testów i wyselekcjonowane soczewki, które spełniały wymagania z szerokiej gamy próbek obiektywów. Poniżej znajdują się dane testowe dla trzech różnych obiektywów na różnych odległościach — długość PCB 330 mm, przy użyciu diod LED CREE 3535 dużej mocy. W celu poprawy wydajności świetlnej zastosowano obwód sterownika ściemniającego ze stałym prądem, o mocy 14 W i sprawności świetlnej 120 lm/W. Przeprowadzono testy zarówno dla odległości, jak i jednorodności. Metody testów i dane są następujące:

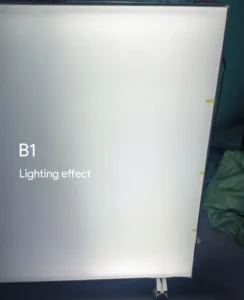

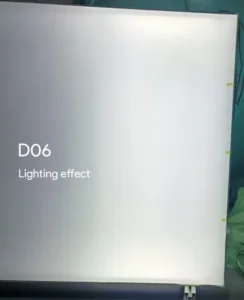

Odległość i Illuminacja Test Lpierwszy

Pozycja	Typ obiektywu	Kąt wiązki	1.0 licznik (Meter)luks）	1,5 metra (luks）	2.0 licznik (Meter)luks）	3.0 licznik (Meter)luks）
1	Obiektyw-G02	20×40°	3650	1600	860	357
2	Obiektyw-B1	15×40°	6070	2920	1680	770
3	Obiektyw-D06	15×40°	3970	2250	1410	690

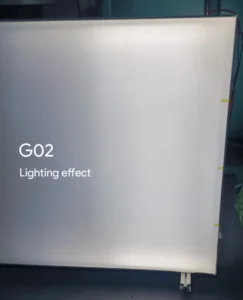

Dane testowe jednolitości obiektywu dla świetlnego pudełka 1,5 × 1 metra

Typ obiektywu	150mm (LX)	300 mm(LX)	450mm(LX)	600 mm(LX)	750mm(LX)	600 mm(LX)	450mm(LX)	300 mm(LX)	150mm(LX)	średnia(LX)	Wwspółczowanie
Obiektyw-D06	963	796	768	761	792	810	863	882	996	848	76.40%
Obiektyw-G02	801	676	655	562	558	560	634	658	760	652	69.70%

Z danych minimalna wartość jednorodności obiektywu D06 wynosi 761 luksów, a maksymalna to 996 luksów. 761/996 ≈ 0,74, co daje wartość jednorodności 76,4%, spełniającą wymóg ponad 75%. Dla obiektywu G02 minimalna wartość wynosi 558 luksów, a maksymalna to 801 luksów. 558/801 ≈ 0,697, co daje wartość jednorodności oświetlenia 69,7%, co nie spełnia standardowych wymagań 75%. Dlatego obiektyw G02 nadaje się do oświetlenia o średnicy 1 metra, podczas gdy obiektyw D06, z odpowiednim oświetleniem przekraczającym 600 luksów (standardowe oświetlenie przemysłowe), jest odpowiedni dla oświetlenia o długości około 1 metra, podczas gdy obiektyw D06 o długości zgodnej z odpowiednim oświetleniem przekracza 600 luksów (spożywcze standardowe skrzynki przemysłowe), jest odpowiedni dla oświetlenia o długości około 1,5 metra, o długości 1,0,0,0,0,0,6,0,0,6,0,6,0,6,6,8,8,8,0,6,8,0,6,8,0,0,6,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,2,0,0,

D06 obiektyw Stały prąd z krawędzią z podświetleniem krawędziowym to nowy produkt opracowany przez Signlited specjalnie do oświetlenia bocznego. Jest dostępny w różnych specyfikacjach instalacji i długości, aby pomieścić różne skrzynki świetlne. Zgodnie ze standardowymi specyfikacjami nadaje się do świetlówek o długości od 1 do 2 metrów.

Obecnie trwają kolejne testy Lightbox i Lens. Poinformujemy Cię, gdy tylko otrzymamy nowe dane testowe i wyniki. Bądź na bieżąco!

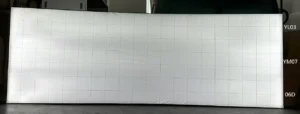

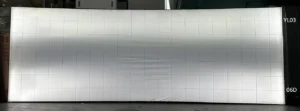

Test jednolitości obiektywu dla świetlnego pudełka 3×1 metra

Dane testowe jednolitości obiektywu dla świetlnego pudełka 3×1 metra

Typ obiektywu	Kąt wiązki	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	Średnia (LX)	Jednolitość
soczewki-yl03	8×10°	1098	876	488	749	1041	850.4	57.40%
Obiektyw-YM07	10°	1459	735	313	740	1270	903.4	34.60%
Obiektyw-D06	15×40°	1067	758	282	632	939	735.6	38.30%

Warunki testowe: Każdy obiektyw 2 sztuk 0,3 metra źródła światła PCB, oddalonego od siebie o 3 metry.
wynik testu: bezwarunkowy.

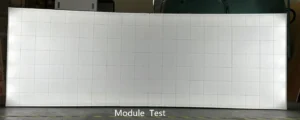

Dane testowe jednolitości gotowego modułu dla świetlnego pudełka 3×1 metra

Typ obiektywu	Kąt wiązki	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	Średnia (LX)	Jednolitość
Moduł 6.4WX10 sztuk	15×85°	975	302	128	300	874	515.8	24.80%
		1137	359	122	368	1117	620.6	19.70%
		948	310	128	338	979	540.6	23.70%

Warunki testowe: Moduł został zainstalowany po obu stronach świetlówki, w odległości 3 metrów między nimi.
Wyniki testu: bezwarunkowy.

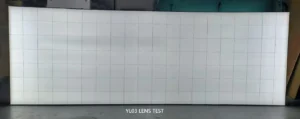

Dane testowe YL03 Soczewka dla świetlnego pudełka 3×1 metra

Typ obiektywu	Kąt wiązki	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	Średnia (LX)	Jednolitość
yl03	8×10°	1418	896	780	948	1350	1078.4	72.30%
		1530	950	845	993	1450	1153.6	73.20%
		1368	884	754	900	1387	1058.6	71.20%

Warunki testowe: Źródło światła obiektywu zostało zainstalowane po obu stronach świetlówki, w odległości 3 metrów między nimi.
Wyniki testu: przeszedł.

Wprowadzenie do powszechnie używanych listew świetlnych do boków oświetlonych z boku

SignLiteled to firma specjalizująca się w produkcji Podświetlane z boku listwy świetlne LED, dedykowany do dostarczania rozwiązań oświetleniowych do oświetlenia skrzynek. Specjalnie opracowane sztywne listwy świetlne LED do oświetlenia Lightbox, o unikalnej konstrukcji optycznej i zaletach inżynieryjnych, stały się preferowanym rozwiązaniem oświetleniowym dla komercyjnych wyświetlaczy reklamowych. Produkt wykorzystuje rozpraszaną strukturę odbicia, aby wyeliminować bezpośrednie plamy świetlne, uzyskując jednolite oświetlenie bez ciemnych obszarów i ziarnistości, z efektami wizualnymi porównywalnymi do naturalnego światła.

Produkt wykorzystuje wysokowydajne źródła światła LED, zmniejszając zużycie energii o ponad 301 TP3T w porównaniu z tradycyjnymi skrzynkami świetlnymi. W połączeniu z aluminiowym podłożem rozpraszającym ciepło, żywotność sięga do 50 000 godzin, co znacznie obniża koszty konserwacji.

Modułowe boczne świetlne listwy świetlne LED obsługują niestandardowe długości, o maksymalnej długości pojedynczej 1,5 metra. Instalacja wymaga jedynie zamocowania ramy, a wadliwe listwy świetlne można wymienić niezależnie podczas konserwacji, co znacznie poprawia wydajność konstrukcji. Grubość lightbox można zmniejszyć do 6 cm, zachowując jednocześnie wodoodporność i pyłoszczelność IP65, dzięki czemu nadaje się do otoczenia na zewnątrz. Niezależnie od tego, czy poprawiasz wizerunek marki, czy optymalizujesz efektywność energetyczną, paski świetlne doskonale równoważą funkcjonalność i opłacalność.

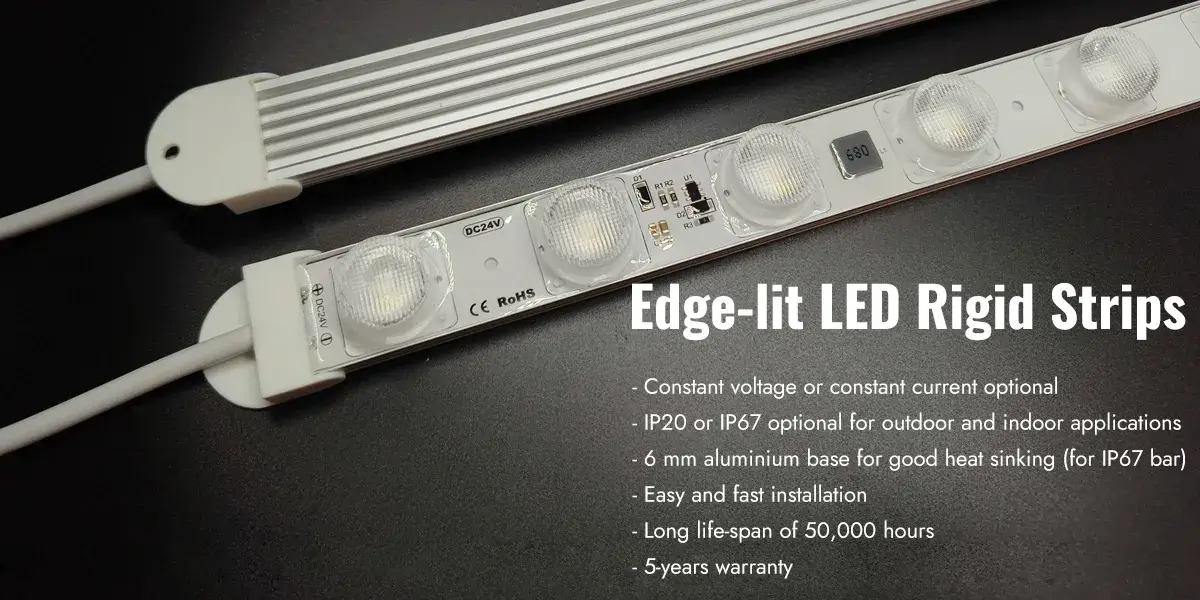

Specyfikacje sztywne paski LED z oświetleniem krawędziowym

Model NIE.	Rozmiar(mm）	kąt śrutowania	Napięcie wejściowe	Moc(W）	nie ma(lm/W）	Strumień świetlny (lm）	Głębokość instalacji(cm）	Gwarancja
EB265A06W24V	265x26x15,4	15×45°	24VDC	6	120	720	6-15	5 lat
EB300A06W24V	300x26x15.4	15×45°	24VDC	6	120	720	6-15	5 lat
EB465A10W24V	465x26x15,4	15×45°	24VDC	10	120	1200	6-20	5 lat
EB515A10W24V	515x26x15.4	15×45°	24VDC	10	120	1200	6-20	5 lat
EB633A13W24V	633x26x15,4	15×45°	24VDC	13	120	1560	6-25	5 lat
EB745A13W24V	745x26x15,4	15×45°	24VDC	13	120	1560	6-25	5 lat
EB935A20W24V	935x26x15.4	15×45°	24VDC	20	125	2500	6-30	5 lat
EB965A20W24V	965x26x15.4	15×45°	24VDC	20	125	2500	6-30	5 lat
EB130A26W24V	1265x26x15,4	15×45°	24VDC	26	130	3380	6-30	5 lat
EB150A30W24V	1515x26x15,4	15×45°	24VDC	30	130	3900	6-30	5 lat

Powyższe jest częściową listą naszych produktów. Niestandardowe długości są dostępne na życzenie. Aby uzyskać więcej informacji, odwiedź naszą stronę internetową lub Skontaktuj się z naszym zespołem pomocy technicznej, a my z przyjemnością Ci pomożemy.

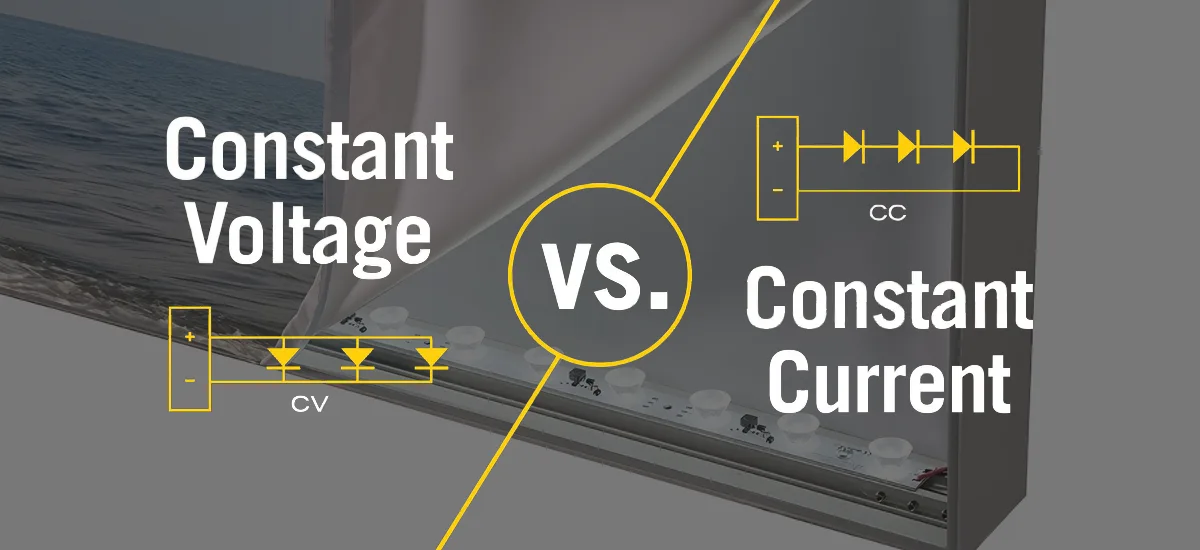

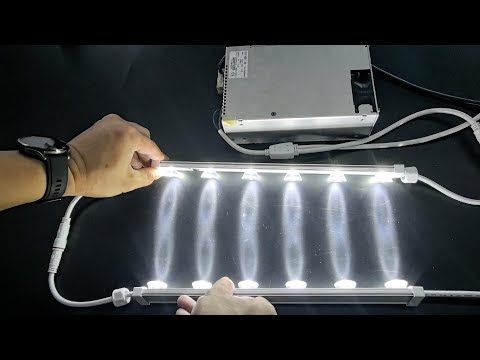

Różnica między stałymi prądami a sztywnymi paskami LED o stałym napięciu

Listwa LED o stałym napięciu z krawędziami są zazwyczaj połączone z zasilaniem prądem stałym 24 V, gdzie napięcie pozostaje stabilne i stałe, podczas gdy prąd automatycznie dostosowuje się do impedancji chipa LED. Każda grupa świateł jest wyposażona w rezystor ograniczający prąd; na przykład w systemie DC24V każda grupa składa się zazwyczaj z 6-7 układów LED, z pojedynczym rezystorem ograniczającym prąd, aby zapobiec przeciążeniu prądu. Ta konstrukcja ogranicza ryzyko uszkodzenia LED spowodowane zwiększonym prądem spowodowanym zmniejszonym oporem, gdy temperatura LED wzrasta.

BARY LED LED Mają prostą strukturę i niski koszt, ale polegają na rezystorach do ograniczania prądu, co stwarza wysokie ryzyko awarii w wysokich temperaturach. Zasilacze LED muszą zapewniać stabilne napięcie, ponieważ diody LED są wrażliwe na wahania napięcia. Jeśli napięcie jest niestabilne, może to spowodować nierównomierną jasność w pasie LED, a nawet skrócić jego żywotność.

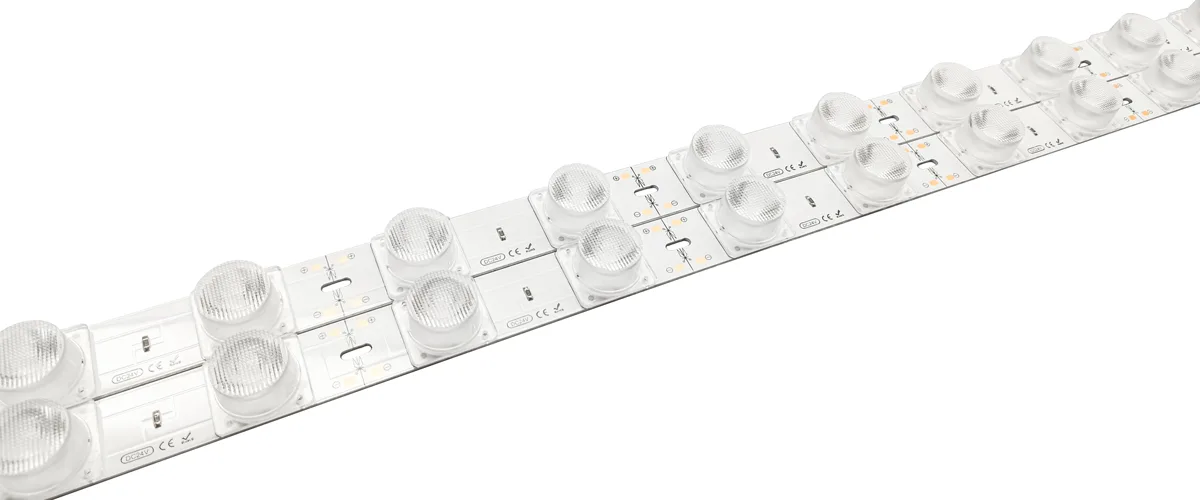

Sztywne paski LED o stałym napięciu mają następujące cechy:

● Znormalizowane napięcie: Wspólne zasilacze stałe DC24V o stałym napięciu są wysoce kompatybilne ze specyfikacjami taśmy LED, co pozwala użytkownikom na bezpośredni zakup zasilaczy odpowiedniego napięcia bez skomplikowanych obliczeń.

● Uniwersalna instalacja: Zasilacze o stałym napięciu bezpośrednio dopasowują napięcie znamionowe opraw oświetleniowych, umożliwiając pracę po podłączeniu. Obsługują dostosowywanie długości i oferują elastyczne opcje instalacji.

● Inteligencja adaptacyjna: Bary LED o stałym napięciu można sparować z ściemniaczami PWM lub inteligentnymi kontrolerami, aby dostosować jasność i kolor, odpowiadając potrzebom inteligentnych skrzynek świetlnych i aplikacji oświetlenia domowego.

Stałe paski LED z podświetleniem bocznym LED są również zasilane przez prąd stały 24V, zapewniając stałe wyjście prądowe z napięciem dynamicznie regulowanym w zależności od liczby chipów LED. Płyta LED integruje układ sterownika prądu stałego, który precyzyjnie kontroluje prąd wyjściowy za pomocą rezystora z czujnikiem prądu, zapewniając stabilny prąd roboczy dla każdego chipa LED. Nawet przy niewielkich wahaniach napięcia wejściowego wynoszących ±10% prąd LED pozostaje stały, co skutkuje bardziej stabilną jasnością i przedłużoną żywotnością LED.

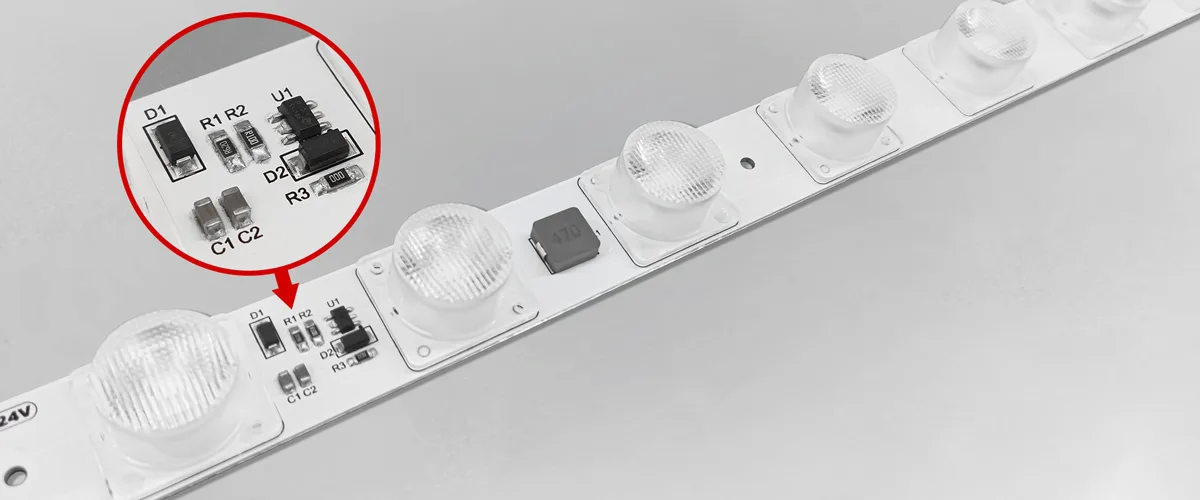

Sztywne paski LED ze stałym prądem mają następujące cechy:

● Rezystancja wahań napięcia: Sterownik prądu stałego automatycznie dostosowuje prąd wyjściowy, utrzymując stały prąd nawet przy ±10% wejściowych wahań napięcia, zapobiegając nierówności jasności lub migotania spowodowane nagłymi zmianami prądu w diodach LED. W przeciwieństwie do sterownika o stałym napięciu, wahania napięcia 10% mogą powodować wahania prądu 30%, bezpośrednio wpływając na jasność i żywotność.

● Możliwość adaptacji temperatury: Chip zawiera ujemną funkcję kompensacji temperatury, automatycznie zmniejsza prąd, gdy temperatura wzrasta, aby zapobiec przegrzaniu diody i rozpadowi światła, przy temperaturze roboczej od -40°C do 125°C.

● Ochrona przed przeciążeniem i zwarciem: Układ napędu stałego prądu integruje ochronę przed przegrzaniem i zabezpieczenie przed przepięciami. W nietypowych warunkach automatycznie ogranicza prąd lub wyłącza się, aby zapobiec wypaleniu LED. W obwodzie szeregowym, nawet jeśli pojedyncza dioda LED zwarci, pozostałe diody LED mogą nadal działać normalnie.

● Minimalny rozpad światła: precyzyjnie kontrolując prąd, zmniejsza akumulację ciepła w diodach LED podczas długotrwałej pracy, spowalniając zanik światła. To dodatkowo minimalizuje wpływ wzrostu temperatury systemu na diody LED.

Prąd stały a stałe napięcie LED niepodatny Pasek

Porównanie wydajnościcharakter	Stałe napięcie LED niepodatny Pasek	Stały prądowy dioda LED niepodatny Pasek
„Stabilność jasności”	Znaczny spadek napięcia na długich dystansach, niespójna jasność na obu końcach	Bez spadku napięcia, stała jasność na długich dystansach
‌Wydajność żywotności‌	Awaria rezystora może spowodować zanik światła, żywotność około 20 000 godzin	Konstrukcja ujemnej kompensacji temperatury, żywotność do 50 000 godzin
Wpływ awarii	Awaria pojedynczej diody LED nie wpływa na inne diody LED	Pojedyncza awaria LED powoduje, że cały pasek gaśnie
Efektywność energetyczna	Efektywność konwersji około 80-85%, znaczna strata ciepła rezystora	Stała wydajność prądowa >90%
Koszt	Prosta konstrukcja, niski koszt	Złożona konstrukcja, koszt około 10%-15% wyższy niż stałe napięcie

Czy podświetlane krawędziowo sztywne paski LED powinny wykorzystywać prąd stały czy stałe napięcie?

Stałe paski sztywne oferują znaczne korzyści techniczne w porównaniu z tradycyjnymi rozwiązaniami napędowymi o stałym napięciu, przede wszystkim pod względem stabilności jasności, wydłużonej żywotności i wysokiej wydajności energetycznej. Sztywne paski o stałym prądzie zazwyczaj wykorzystują ściemnianie PWM, podczas gdy sztywne paski o stałym napięciu zapewniają silną kompatybilność przyciemniania, wspieranie PWM, 0-10V i ściemnianie triakowe.

Sztywne paski LED o stałym napięciu nadają się do małych świetlówek o odległości mniejszej niż 1 metr, ponieważ można zignorować spadek napięcia na krótkich dystansach i są bardziej opłacalne, co czyni je idealnymi do dekoracyjnych skrzynek o ograniczonych budżetach. Napędy stałe nie mają problemów ze spadkiem napięcia, co zapewnia jednolitość w oświetleniu bocznym na duże odległości i unikanie ciemnych obszarów na krawędziach świetlnych skrzynek, dzięki czemu nadają się do dużych skrzynek świetlnych o odległości powyżej 2 metrów.

Sztywne paski LED z podświetleniem bocznym to zazwyczaj stałe instalacje, które priorytetowo stawiają na długotrwałą stabilność. Rozwiązania o stałym prądzie oferują znaczne korzyści w zakresie jasności i żywotności. W przypadku tanich elastycznych modernizacji można wybrać sterowniki stałego napięcia, ale zabezpieczenie obwodu musi być wzmocnione. Ostateczny wybór powinien być zrównoważony w oparciu o budżet, złożoność instalacji i wymagania dotyczące wydajności oświetlenia.

Streszczenie

Signliteled od wielu lat specjalizuje się w produkcji świateł taśmowych i rur LED. Nasze rurki LED z napisem LED i niestandardowe listwy świetlne LED do świetlówek są dostępne w szerokiej gamie typów, kompatybilnych z różnymi specyfikacjami świetlówek. Niezależnie od tego, czy modernizujesz istniejący system oznakowania, czy opracowujesz nową instalację, Signlited może zapewnić niezawodną, wysoką wydajność Rozwiązanie oświetleniowe LED Light Box Dopasowane do Twoich dokładnych wymagań.
