É possível cortar as fitas de LED?

As tiras de luz LED são soluções de iluminação muito flexíveis que não só podem ser dobradas para instalação como também podem ser cortadas para se adaptarem ao comprimento real necessário. Em armários de exposição, caracteres luminosos, janelas, luzes de contorno arquitectónicas e outros cenários, muitos projectos requerem um corte preciso das tiras de luz para se adaptarem ao tamanho do espaço. Mas muitos clientes também perguntarão: A fita de luz LED pode ser cortada ou não? Se for cortada, isso afectará a sua utilização? Qual é a diferença entre os diferentes tipos de tiras (como COB, SMD ou tiras de néon)?

Este artigo dar-lhe-á uma compreensão abrangente sobre se a fita LED pode ser cortada, onde cortar de forma mais segura, como cortar para não danificar a linha e como voltar a ligar após o corte para evitar retrabalhos de construção.

Todas as tiras de luz LED podem ser cortadas?

Sim, a maioria das fitas LED permite o corte, mas os diferentes tipos de fitas têm diferentes métodos de corte e precauções.

De um modo geral, os fabricantes regulares da tira na placa de circuito FPC serão impressos na clara "linha de corte" ou "marca de corte", que é para garantir que o corte ainda pode ser energia normal e não danifica o chip LED da única posição. Por exemplo:

Fita LED COB: Geralmente, a cada 25 mm ou 50 mm há um ponto de corte; as pérolas da lâmpada estão dispostas densamente; os requisitos de corte preciso são mais elevados;

Fita LED SMD: De acordo com a densidade das contas de lâmpada (como 60 lâmpadas/metro ou 120 lâmpadas/metro), o espaçamento de corte é normalmente de 50mm ou 100mm;

Fita de néon LED: A camada exterior é coberta com silicone ou PVC, que tem de ser cortado na posição especificada, caso contrário a estrutura à prova de água será danificada.

Se cortar arbitrariamente num ponto não cortante, pode fazer com que todo o segmento não possa ser aceso, ou mesmo causar um curto-circuito. Por conseguinte, antes da construção formal, temos de confirmar se a posição de corte, a especificação da faixa luminosa e o modo de alimentação eléctrica são compatíveis.

Como encontrar o local de corte de uma fita de luz LED?

O primeiro passo para determinar se a fita LED pode ser cortada é encontrar a localização da linha de corte. A maioria das tiras de LED de alta qualidade tem um "ícone de tesoura" ou uma "almofada de soldadura de cobre" impressa na placa de circuito FPC, que é um ponto de corte seguro. O circuito neste local foi concebido para permitir a desconexão sem afetar o funcionamento normal do resto da tira.

A linha de cisalhamento manifesta-se de forma ligeiramente diferente para diferentes tipos de fitas de luz:

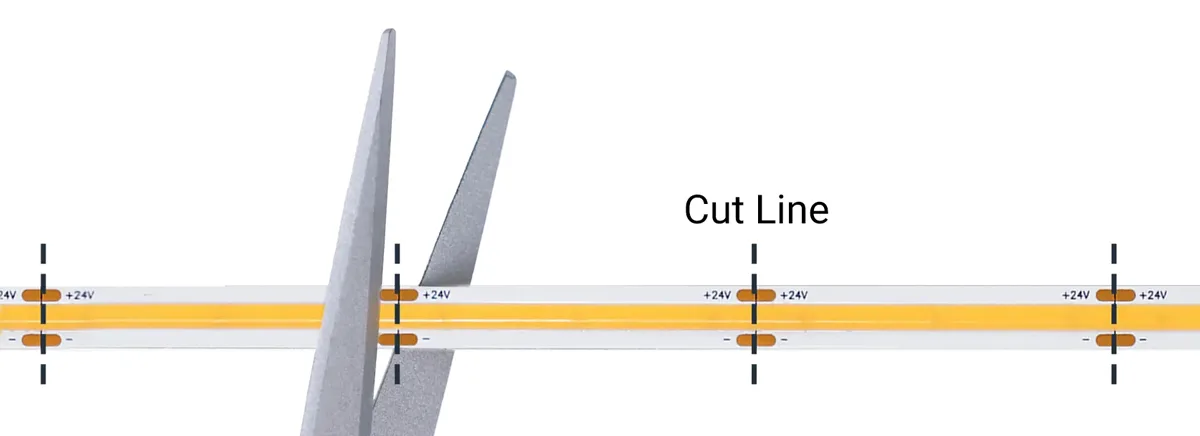

Fitas de luz COB: A linha de corte é normalmente uma linha horizontal ou um padrão de tesoura com espaçamento curto para um corte fino. As tiras de COB de alta densidade também podem ser emendadas sem áreas escuras.

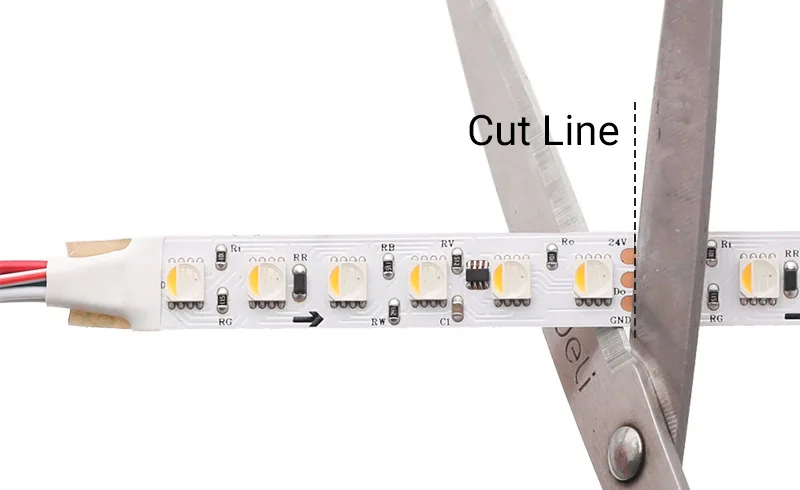

Fita SMD: Depois de cada secção de pérolas, existe normalmente uma almofada de cobre (+/- pólos); o corte no meio da almofada é o mais seguro.

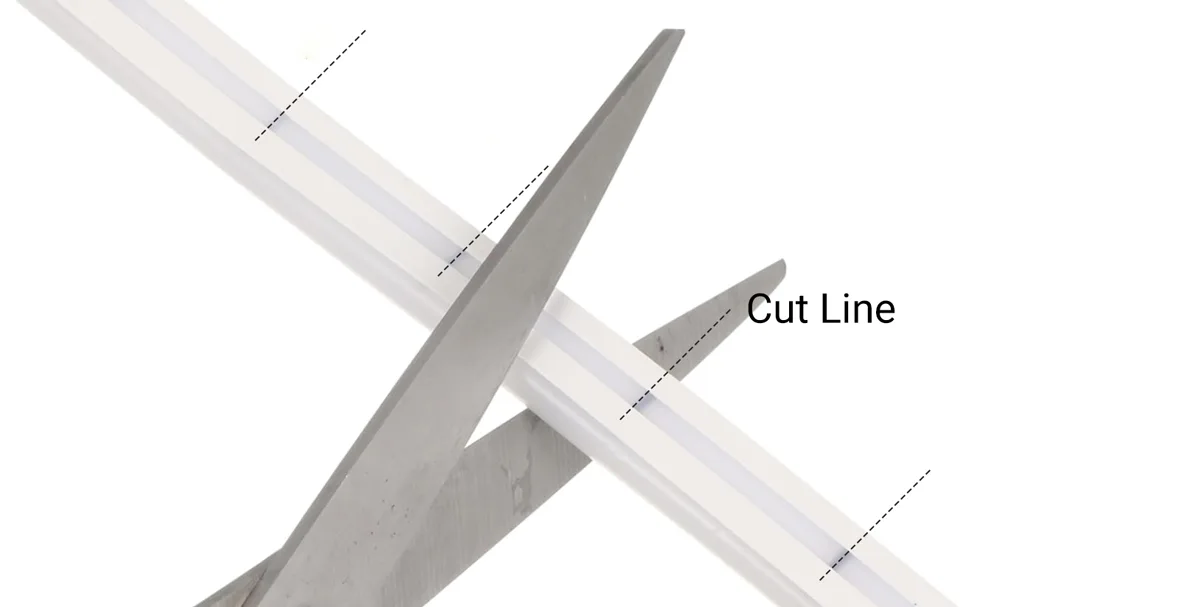

Faixa de néon: A linha não pode ser vista na superfície exterior, de acordo com o fabricante, para fornecer uma "marca de passo de corte" para cortar. A superfície do produto tem uma janela de corte transparente; a janela de corte verá a marca preta da linha de corte.

Posso voltar a ligar a fita LED depois de a ter cortado? Como ligar?

As tiras de luz LED podem ser ligadas e utilizadas normalmente após o corte, mas certifique-se de que a polaridade é a mesma, o circuito é contínuo e escolha a ligação adequada de acordo com a estrutura das diferentes tiras de luz.

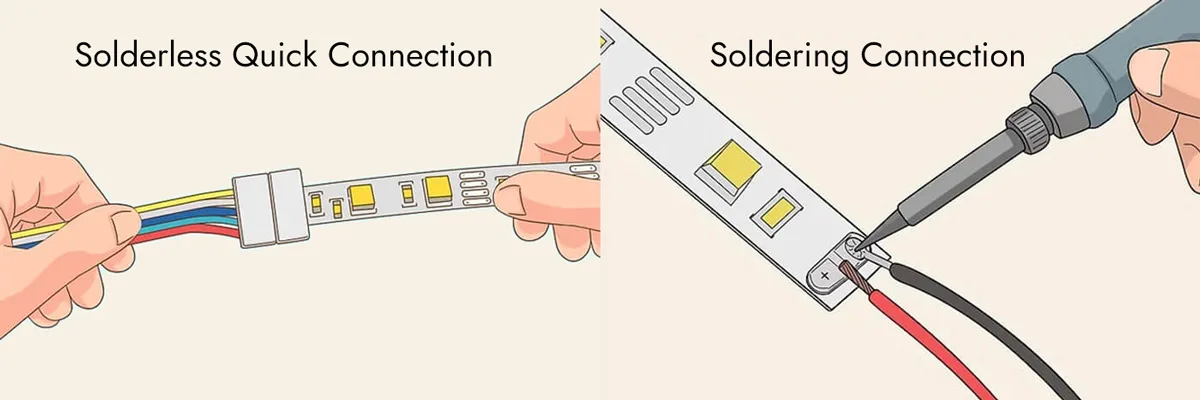

Seguem-se três formas comuns de ligar as fitas de LED:

LED COB Sviagem: Devido à disposição densa dos chips LED, recomenda-se a utilização do método de soldadura para efetuar a ligação. Exponha o disco de soldadura de cobre na extremidade das duas secções da tira e utilize um ferro de soldar para soldar os pólos positivo e negativo. Se não tiver conhecimentos de soldadura, também pode utilizar o nosso conetor sem soldadura COB correspondente; ligue-o e é adequado para uma instalação rápida no local.

Fita LED SMD: Suporte de soldadura ou conetor de encaixe em ambos os sentidos. Preste atenção às posições positivas e negativas da tira SMD; a inserção do inverso não será brilhante. Para projectos no exterior, recomenda-se a utilização de um conetor à prova de água, um tubo termorretráctil ou cola à prova de água para encapsulamento após a ligação.

Fita LED de néon: Após o corte, é necessário utilizar tampas de extremidade especiais, cola e conectores à prova de água para selar ou emendar. A cablagem interna da tira de néon é encapsulada em silicone, pelo que não é recomendável soldá-la por si próprio, mas sim utilizar os acessórios de ligação fornecidos pelo fabricante original.

Sugestões:

Se a tira de LED não acender após o corte, verifique prioritariamente se a direção de ligação e a tensão são as mesmas e se foi cortada num ponto não cortante. Se utilizar um conetor, certifique-se de que a peça de cobre entrou totalmente em contacto com a área da almofada da tira.

Como cortar tiras de LEDs SMD, COB e de néon (guia prático passo a passo)

Embora existam diferenças estruturais entre os diferentes tipos de tiras de LED, os principais passos do processo de corte são semelhantes. Os seguintes passos básicos aplicam-se às tiras de LED SMD, COB e de néon. Recomenda-se que o processo seja realizado numa bancada de trabalho limpa, seca e plana para evitar danos na cablagem ou na caixa.

① Ferramentas de preparação

• Tesoura (recomenda-se uma tesoura pequena e afiada)
• Cortadores de néon especializados (para fita de néon)
• Multímetro (opcional, utilizado para testar o funcionamento após o corte)
• Aparelho de soldar ou conetor (consoante o tipo de ligação)

② Encontrar a posição de corte

• Siga a posição da "linha de corte" mencionada anteriormente para efetuar o corte. As marcações comuns incluem padrões de tesoura, linhas pontilhadas e linhas pretas.
• As tiras COB têm um espaçamento mais curto entre os pontos de corte e são adequadas para alta precisão;
• A tira de néon deve ser cortada estritamente de acordo com a posição de marcação do fabricante; caso contrário, pode levar a uma fraca condutividade ou a uma falha da estrutura à prova de água.

③ Vertical e Straça Cde corte

• Deve ser cortado verticalmente; caso contrário, rasgará a folha de cobre ou danificará o substrato da tira.

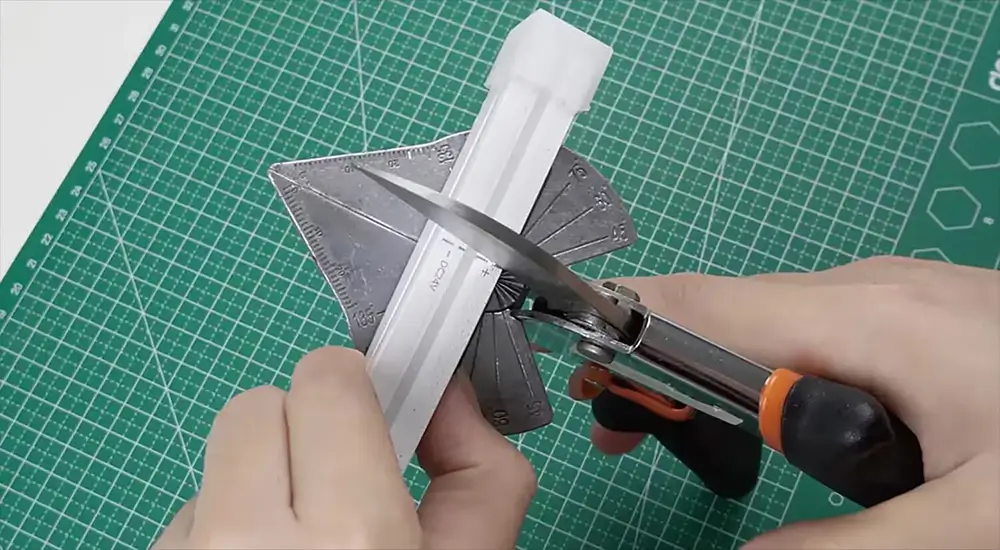

• Para as tiras de néon, é necessário utilizar uma tesoura especial para néon para cortar, alinhar a linha de corte preta e, em seguida, cortar com precisão;
• Após o corte, recomenda-se a utilização de um multímetro para testar se os pólos positivo e negativo de cada secção estão ligados ou desligados.

④ Ligação e embalagem (se necessário)

• Tiras SMD e COB: Utilizar conectores com ou sem solda para ligar as tiras; prestar atenção ao alinhamento dos pólos positivo e negativo;
• Neon Flex: utilizar um conetor especial, envasamento, tampa de vedação e outros acessórios para garantir a impermeabilidade;
• Recomenda-se um tratamento à prova de água para projectos no exterior (por exemplo, tubos termoretrácteis, colagem de vasos, etc.).

Sugestões:

• Não efetuar operações de corte enquanto a faixa de luz estiver sob tensão;
• Pode utilizar uma fonte de alimentação temporária de 5V para testar a iluminação após cada corte antes da instalação formal.

O que acontece se eu cortar a fita LED na posição errada?

As tiras de luz LED não são cortadas em qualquer posição. Se o corte for efectuado na posição errada, as consequências mais comuns são as seguintes

1. Uma secção não se acende de todo

O problema mais comum é que uma secção da tira não acende a partir do ponto de corte para trás. Isto deve-se ao facto de o circuito ter sido interrompido num ponto onde não deveria ter sido, resultando na impossibilidade de a fonte de alimentação continuar a fornecer energia.

2. Em curto-circuito ou queimado

Se o corte for efectuado na zona central da placa, em vez de na localização da almofada, é possível danificar a estrutura entre os terminais positivo e negativo, resultando num curto-circuito. Em alguns casos, o acesso à fonte de alimentação pode queimar diretamente LEDs, resistências ou mesmo danificar o controlador da fonte de alimentação.

3. Não é possível restabelecer a ligação

Um corte incorreto não só danifica o circuito, como também pode fazer com que não consiga encontrar as almofadas ou os pontos de ligação disponíveis, de modo a que não possa emendar ou reparar, e toda a secção da fita luminosa só pode ser eliminada, o que resulta em desperdício de material.

Conselhos práticos:

• Verificar as marcações no verso da tira (símbolo da tesoura, +/- almofadas, marcações do fabricante, etc.) antes de cortar.
• Não se recomenda a tentativa de "soldadura corretiva" de áreas que não sejam almofadas, especialmente em fita de néon, que é mais complexa e tem uma taxa de sucesso inferior.

Se tiver receio de fazer um corte errado durante a construção, podemos fornecer-lhe um serviço personalizado de comprimento pré-cortado ou uma fita LED com conectores pré-instalados para reduzir o risco de operação no local.

As fitas de LED podem ser ligadas novamente depois de cortadas?

A resposta é sim, desde que seja cortada corretamente, uma tira de luz LED pode ser completamente reconectada após o corte e continuar a ser utilizada normalmente. No entanto, os diferentes tipos de tiras de LED, os métodos de ligação e as precauções são diferentes; apresentamos de seguida algumas situações comuns:

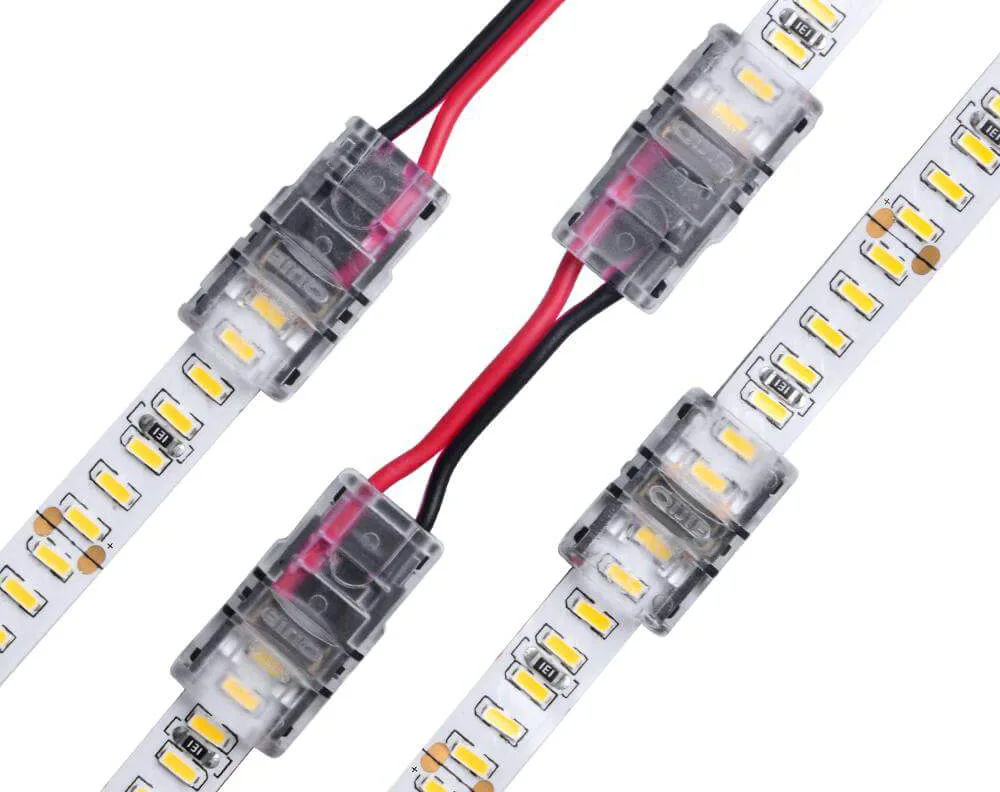

1. Método de ligação da fita LED SMD

• A ligação por soldadura é o método mais comum e seguro. Exponha as almofadas das duas extremidades da tira e utilize um ferro de soldar para soldar os pólos positivo e negativo.
• Se não for conveniente soldar, pode utilizar um conetor rápido sem solda. Insira as duas extremidades no conetor e pressione a folha de cobre para entrar em contacto com a almofada para acender, adequado para projectos de implementação rápida e com limitações de espaço.
• Para tiras de LED à prova de água, certifique-se de que utiliza tubos termorretrácteis ou encapsulamento após a ligação para evitar a oxidação da água.

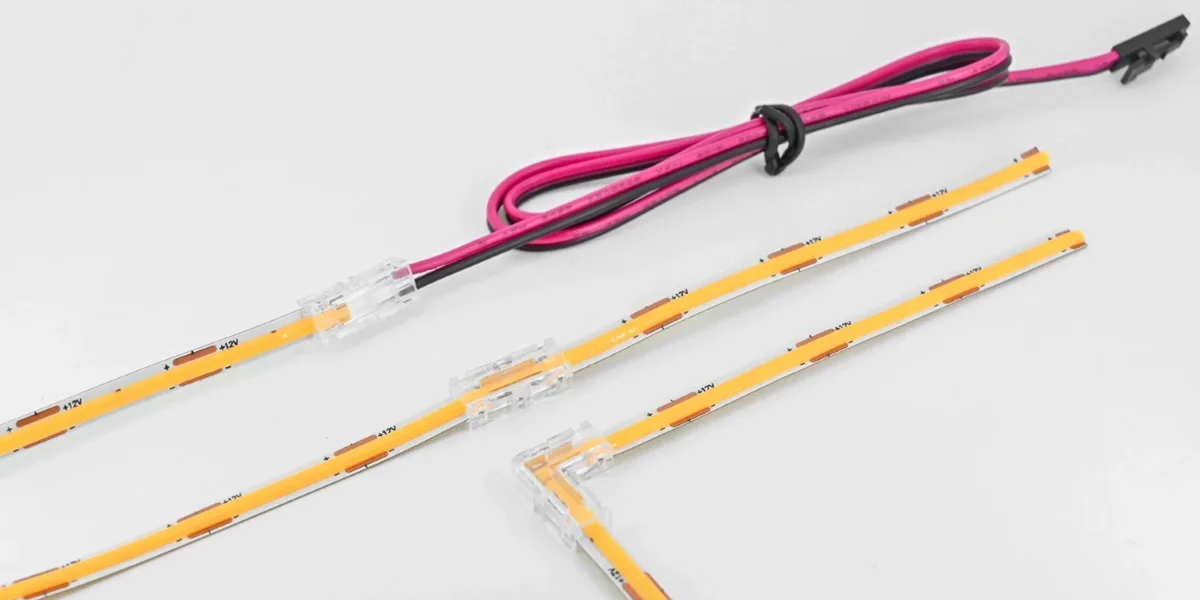

2. Método de ligação da fita LED COB

• Embora a tira de luz COB seja emissora de luz e densa, a sua estrutura continua a suportar a soldadura ou a junção de conectores especiais.
• Se optar por soldar, certifique-se de que as juntas de soldadura estão bem feitas e que não há demasiada solda para evitar um curto-circuito.
• A utilização de conectores de fita COB pode melhorar a estabilidade da ligação e é adequada para cenários que requerem desmontagem repetida ou alinhamento fino.

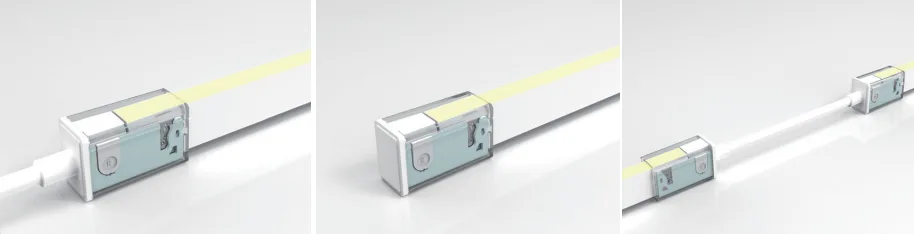

3. LED de néon smétodo de ligação do disparo

• A ligação da fita de néon é mais especial. A fita LED é envolvida em silicone ou PVC e precisa de ser ligada com um kit de terminais especial.
• Ao ligar, é necessário cortar parte da pele exterior, inserir o pino ou ranhura de cobre e fixá-lo com selante + ficha + porca para garantir a ligação eléctrica e a classificação à prova de água (por exemplo, IP65/IP67).
• Recomenda-se vivamente a utilização das peças originais correspondentes fornecidas pelo fabricante; caso contrário, pode provocar uma má vedação ou um mau contacto.

Resumo:

Tipo de tira	Conectável ou não	Método de ligação recomendado	Cenas adequadas
Fita SMD	Sim	Conector com solda / sem solda	Aplicação universal no interior e no exterior
Tira COB	Sim	Soldadura fina / conetor especial	Artigos luminosos de alta densidade
Faixa de néon	Sim (são necessários acessórios)	Conector original + embalagem de proteção	Instalação no exterior / à prova de água

Dicas quentes:

Se planear cortar e refazer a ligação várias vezes no projeto, recomenda-se que escolha o modelo de fita luminosa que suporta o corte de passo curto + conetor correspondente no momento da compra e prepare os acessórios com antecedência para evitar atrasar o progresso no local.

De que ferramentas necessito para cortar e voltar a ligar as tiras de luz LED?

Para completar com sucesso o corte e a reconexão de fitas de luz LED, é crucial ter as ferramentas certas à mão. Quer seja um empreiteiro de projectos de iluminação, um técnico de engenharia ou um utilizador do tipo "faça você mesmo", as ferramentas seguintes tornarão o processo mais eficiente e seguro.

Ferramentas de corte

• Tesoura pontiaguda: Utilizada para cortar tiras de luz com precisão, especialmente adequada para tiras de luz SMD e COB, afiada e com bom controlo para evitar rasgar a folha de cobre.

• Cortador de néon ou faca de trinchar: Para a tira de néon, utilizada para retirar o invólucro de silicone e expor os eléctrodos para facilitar a ligação ou a colagem.

Ligação Tferramentas

• Ferro de soldar + solda: Para tiras SMD e COB, efeito de soldadura sólido, adequado para ambientes de utilização a longo prazo. Recomenda-se a utilização de uma ponta de ferro de soldar de ponta fina para operações mais delicadas.
• Conector sem solda: Plug and play, sem necessidade de soldar, adequado para a instalação rápida de pequenos lotes ou para a acoplagem. Existem modelos correspondentes para tiras COB e SMD; é necessário comprar o conetor com uma largura correspondente (por exemplo, 8 mm, 10 mm, 12 mm, etc.).
• Kit especial de conectores para tiras de néon: incluindo pinos metálicos, tampas, mangas, adesivo à prova de água, etc., deve ser utilizado em conjunto para garantir uma ligação estável e à prova de água.

Inspeção e proteção

• Multímetro: Utilizado para verificar se a linha está ligada e desligada após o corte, para evitar a não iluminação causada por erros de corte ou de soldadura.
• Tubo termorretráctil / Adesivo à prova de água / Adesivo de envasamento: necessário para o encapsulamento na junta de corte, especialmente para projectos no exterior, para evitar a oxidação da água.

Recomendamos vários modelos de fitas LED adequados para cortar e unir

Se o seu projeto requer comprimentos flexíveis e múltiplos cortes e emendas, é crucial escolher um modelo de fita LED que suporte cortes curtos, seja fácil de instalar e tenha uma estrutura de ligação estável. Seguem-se algumas recomendações de tipos de tiras de luz LED que são perfeitas para instalações personalizadas:

Fita LED flexível COB

Passo de corte curto (25 mm para a versão de 12 V), adequado para iluminação de detalhes ou instalação em áreas estreitas; Ponto de luz contínuo sem partículas, mais avançado para armários de exposição, canal de arame para mobiliário, parede traseira; Suporte para soldadura ou utilização do conetor sem solda original de fábrica, cablagem rápida e instalação amigável no local; Versão opcional à prova de água, adaptando-se a mais ambientes interiores e exteriores.

Cenários adequados: iluminação de armários, iluminação de móveis personalizados e iluminação de espaços comerciais com formas complexas.

Fita LED SMD de Alta Densidade

Um ponto de cisalhamento por 50 mm (versão de 24 V), adequado para distribuição de luz fina e combinação de emendas de vários segmentos; suporta uma variedade de métodos de ligação: soldadura, conectores de encaixe, fios adaptadores, instalação flexível; uma variedade de tensões/cores à escolha, económica, adequada para utilização em grandes áreas.

Adequado para cenários: retroiluminação de grandes painéis de sinalização, luz de contorno da parte superior da sala de exposições e iluminação de escritórios.

Fita de néon LED

Contas SMD integradas internamente, ponto de corte de alta precisão (por exemplo, secção de 100 mm); com o kit de ligação original, pode ser unido após o corte e manter o grau de impermeabilidade IP67; suporta controlo DMX/RGB, adequado para criar superfícies curvas e efeitos de iluminação de contorno tridimensional.

Cenários adequados: luz de contorno exterior, iluminação de fachadas de edifícios, etc.

Perguntas mais frequentes

Conclusão

Durante a instalação e personalização de tiras de luz LED, os passos corretos de corte e ligação são cruciais. Quer seja um remodelador, um empreiteiro ou um entusiasta da bricolage, o domínio das técnicas de corte, a escolha das ferramentas corretas e a compreensão das caraterísticas de cada tipo de fita de luz farão com que todo o processo decorra mais facilmente.
