Barra rígida de LED com iluminação de borda de corrente constante para caixa de luz de publicidade
Produto: SMD3030-20LED-20MM-10x25°
Distribuição uniforme da luz com lente ótica de 10×25
A tecnologia de corrente constante garante uma luminosidade óptima para cada LED
Fácil instalação em caixas de iluminação de diferentes espessuras, espessura recomendada 6cm-10cm
Fixação por parafusos para baixos custos de instalação e manutenção
Entrada DC 24V, tensão segura para funcionamento
Partilhar
Especificações
Modelo n.
Tamanho
Tensão
Potência
Lúmen
Ra
CCT
Tipo de LED
LED QTY
Ângulo do feixe
Modelo n.
RQW1210AN
Tensão
DC12V
Potência
12w
Lúmen
1500lm
Ra
>80
CCT
3000 - 6000K
Tipo de LED
11V SMD2835
LED QTY
12LEDs
Ângulo do feixe
170°
QTY/Cadeia
20 unidades
ROC20E020D
960x20x12,7mm
CC 24 V
35W
2770lm
>70
6000-7000K
SMD3030
20LEDs
10°x25°
Dimensões
ROC20E020D
Aplicações
Introdução da barra rígida LED com iluminação de borda
Beneficiando da utilização de lentes ópticas côncavas, a solução de barra rígida LED com iluminação de extremidade facilita a instalação da fonte LED na caixa de iluminação, especialmente para caixas de sinalização de dupla face.
Com lentes de ângulo de feixe opcionais, apresenta um efeito de lavagem diferente do lava-paredes.
- A lente ótica correta
A barra rígida de LED com iluminação de borda usa uma lente ótica PMMA de alta transmitância de 10 ° x 25 °, seu ângulo especial de emissão de luz pode melhorar o desempenho de reflexão difusa, o que a torna adequada para caixa de luz com espessura superior a 6 cm. Colocando esta faixa em dois lados opostos da caixa de luz, até mesmo o brilho sobre o gráfico.
- Construído para caixa de luz ultrafina
A lente com ângulo de feixe de 170 graus é a chave para tornar a sua caixa de luz tão fina quanto possível, mesmo para uma caixa de luz com 3 cm de espessura, a uniformidade é admirável.
Além disso, dá-lhe a possibilidade de ajustar a distância da barra de led para obter a luminosidade ideal.
A melhor solução para caixas de luz de dupla face, especialmente caixas de luz ultrafinas com uma espessura de 6 cm. Fácil instalação e manutenção para poupar custos.

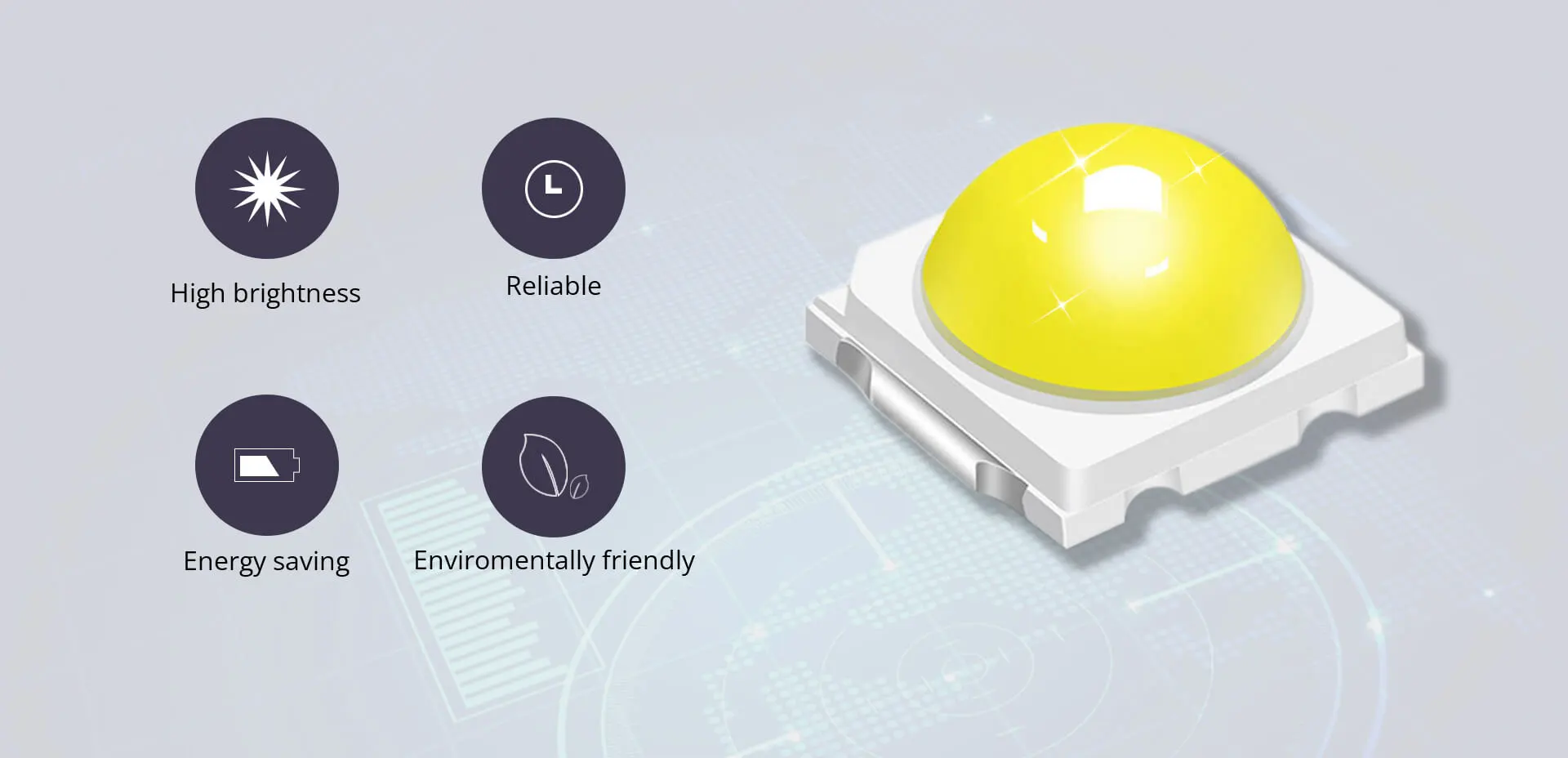

- Chips de alta eficiência
Para maximizar a eficiência da barra de luz, usamos chips de led 3030 com fluxo luminoso de até 170lm, já que maior brilho ilumina mais.

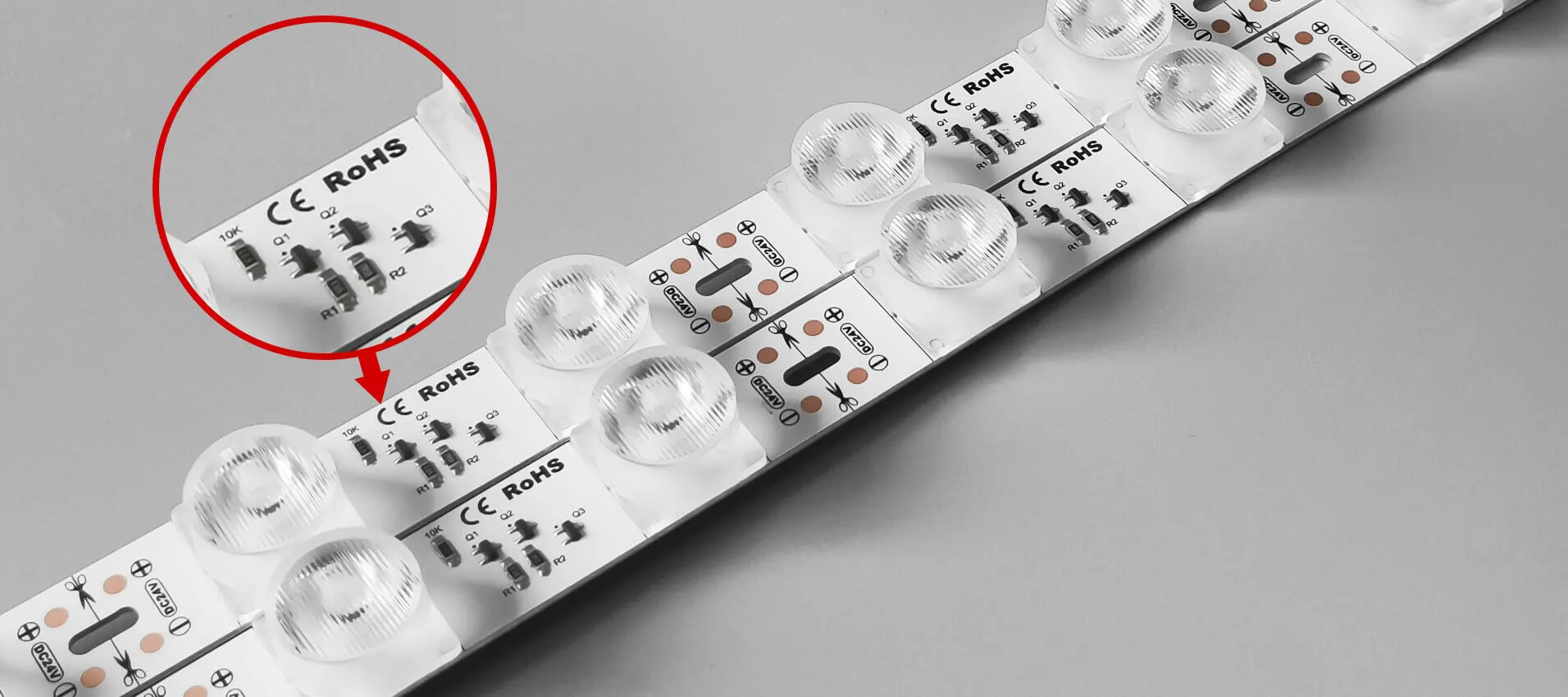

- Conceção de corrente constante
Esta barra rígida de LED com iluminação de borda adota o design de corrente constante de triodo, em comparação com o design IC, custa menos, mas permite que todos os chips de LED funcionem com a mesma corrente, o que significa fornecer iluminação intensa e uniforme para a caixa de luz. Entretanto, podem ser ligadas mais tiras do que as tiras de tensão constante.

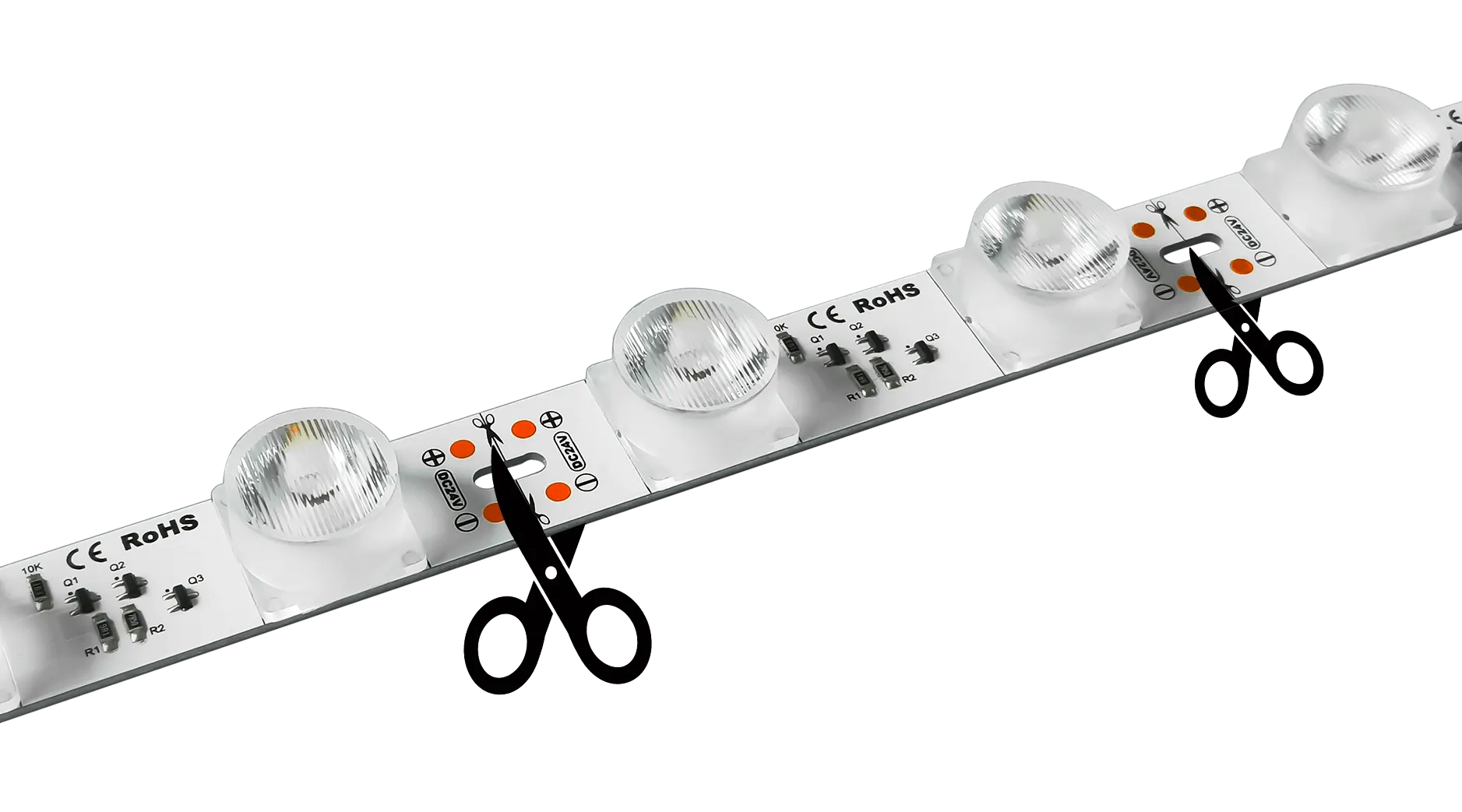

- Mesa de corte com dois LEDs
A unidade mínima desta faixa é de dois LEDs, o que é melhor para corresponder a diferentes tamanhos de caixa de luz. Também é fácil e cómodo voltar a ligar com a almofada de soldadura.

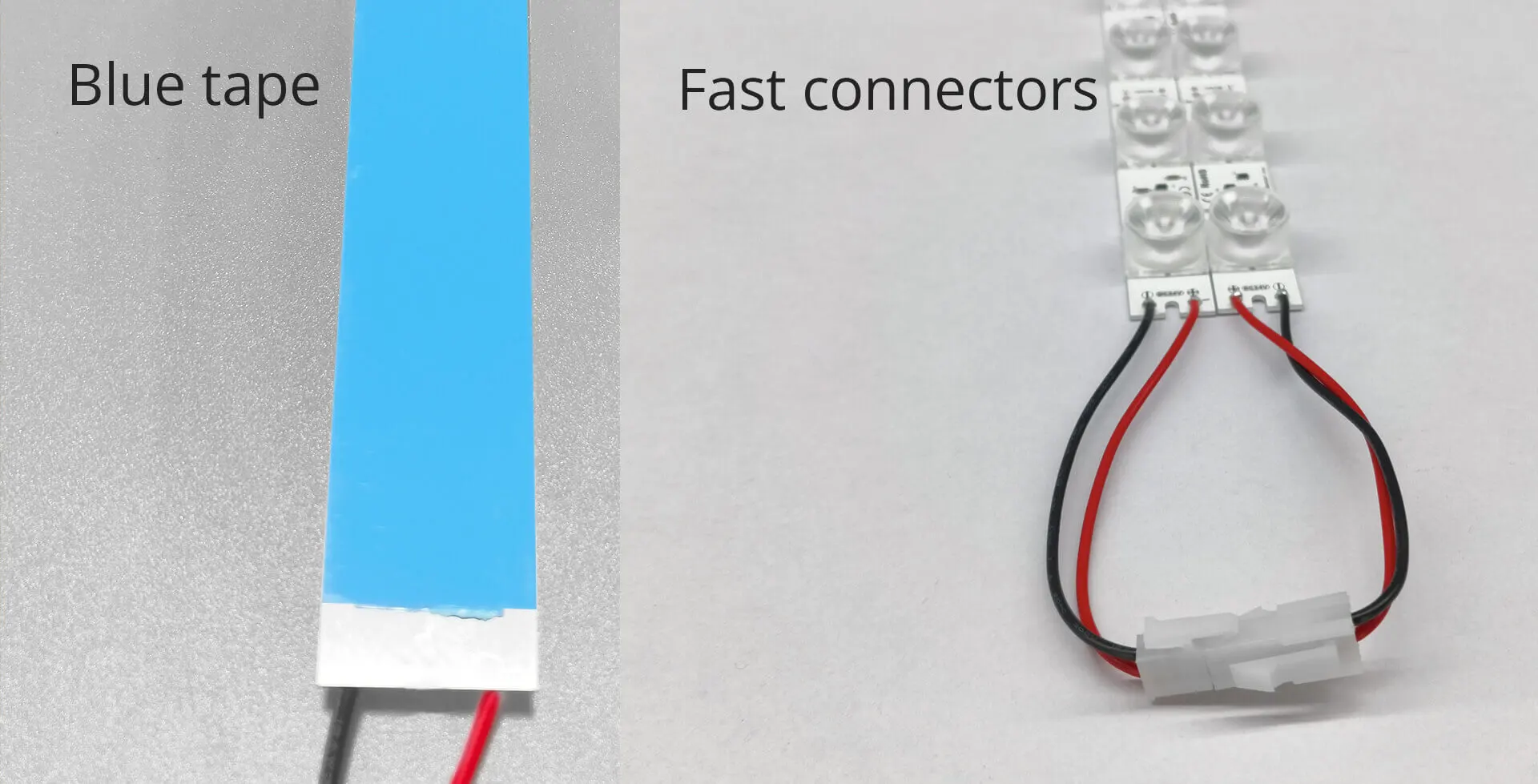

- Instalação fácil
Conectores de encaixe e de encaixe para uma ligação rápida.
Fita azul na parte de trás para facilitar a instalação, também ajuda a conduzir o calor para a caixa de luz devido à sua elevada condutividade térmica.
A montagem com parafusos está disponível para casos especiais.

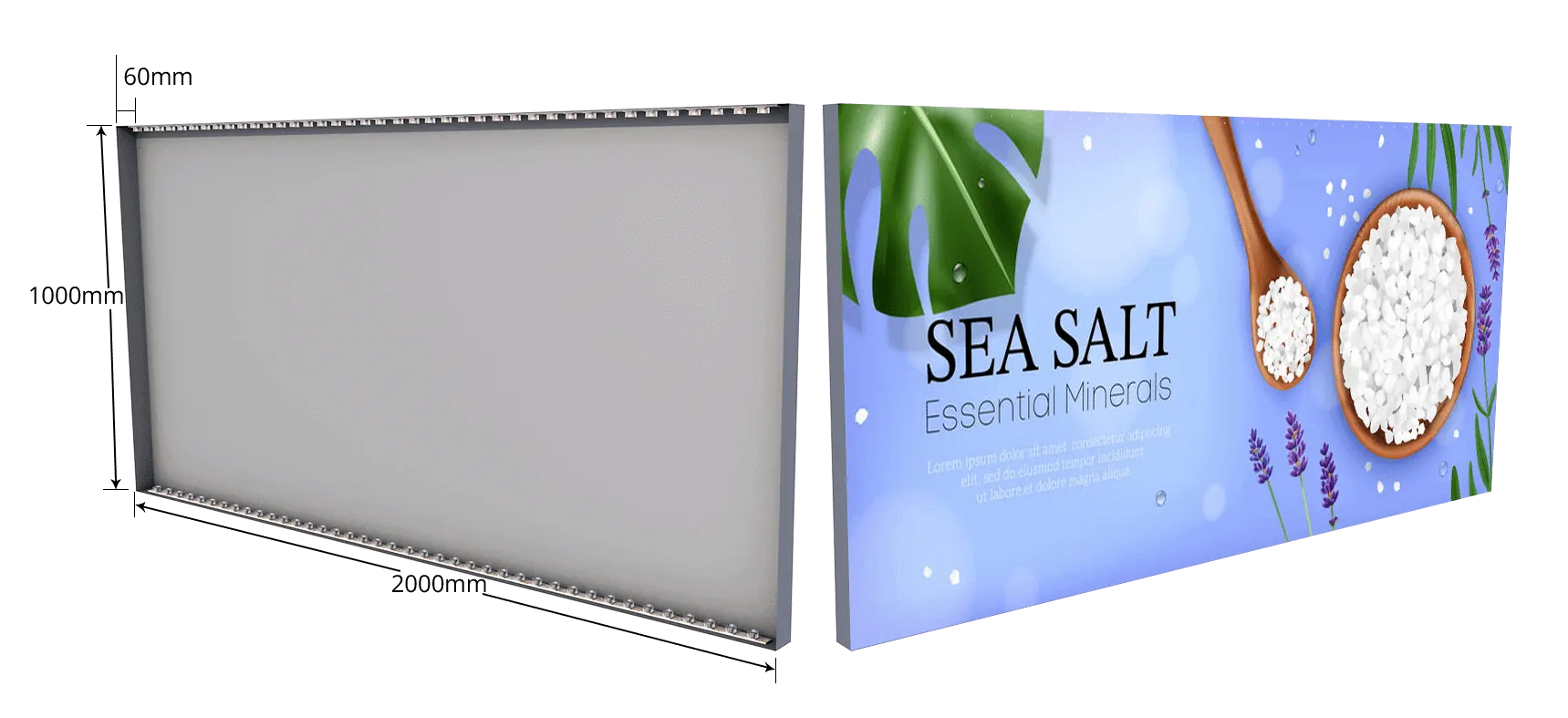

- Diagrama de instalação
As barras rígidas de LED iluminadas nas extremidades são colocadas simetricamente em dois lados opostos da caixa de luz, proporcionando uma iluminação uniforme em ambas as faces dos sinais, adequadas para caixas de luz com 1 m de altura e 6-10 cm de espessura.

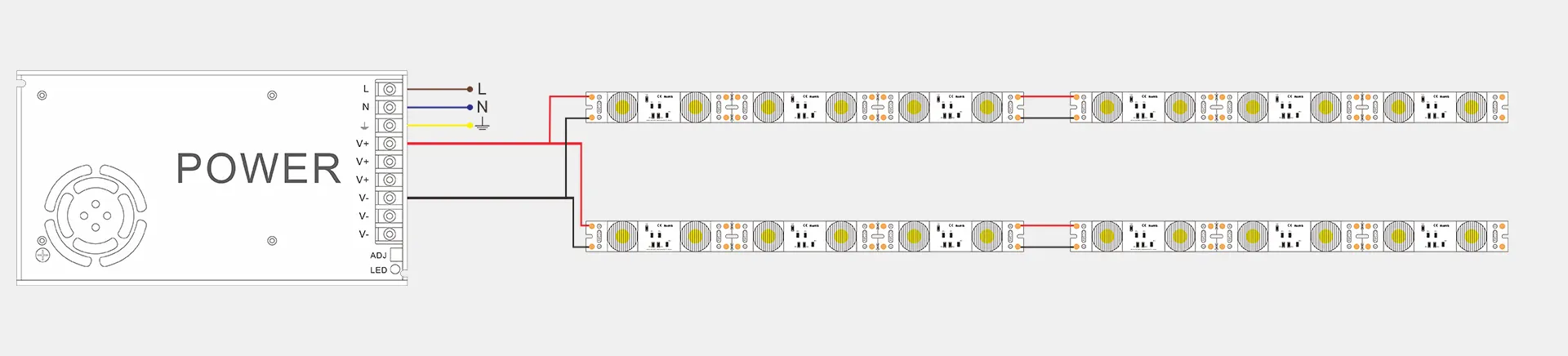

- Esquema elétrico
Devido ao design da Tecnologia de Corrente Constante (CCT), o brilho é exatamente o mesmo em ambas as extremidades, evita o problema da diferença de brilho devido à queda de tensão na faixa da Tecnologia de Tensão Constante (CVT), podendo ser ligadas muito mais faixas.
- Tensão de segurança
Na maior parte dos casos, as fitas LED funcionam a 12V ou 24V DC, uma tensão segura para evitar choques eléctricos ao operador. Selecione a tira correta para corresponder ao driver existente, ou pode selecionar o driver de acordo com a tira.
