Làm thế nào để đấu dây dải LED với đầu nối và dây dẫn?

Dải đèn LED là một loại đèn trang trí phổ biến

Dải đèn LED là một vật cố định chiếu sáng trang trí phổ biến, thường được sử dụng để trang trí trong nhà và ngoài trời. ánh sáng và bầu không khí. Trong nhà, nó có thể được sử dụng cho trần nhà. Trang trí tường, cột, đồ nội thất, v.v; bên ngoài, nó có thể được sử dụng cho kiến trúc. Cầu, biển quảng cáo và các trang trí khác. Một số dải đèn LED cũng có thể được điều chỉnh bằng điều khiển từ xa. Độ sáng và các mẫu được sử dụng để tạo ra các bầu không khí khác nhau. Dải đèn LED có khả năng tiết kiệm năng lượng và độ sáng cao. Tuổi thọ lâu và những lợi thế khác, vì vậy ngày càng có nhiều người yêu thích và sử dụng.

Hiểu biết về dải LED và đầu nối LED

Đèn dải LED là gì 01

Đèn dải LED là gì?

Dải đèn LED là một dạng đèn chiếu sáng đa chức năng mới. PCB của đèn dải LED cung cấp cho vật cố định một cấu trúc giống như dây thừng hoặc dây. Ngoài việc có nhiều màu sắc, trong hầu hết các trường hợp, chúng có các đặc điểm sau:

· Nó bao gồm nhiều chip LED nối tiếp và song song, và thêm một điện trở giới hạn dòng điện, được gắn trên một bảng mạch linh hoạt hẹp. Các hạt đèn được sử dụng phổ biến nhất là 2835, 5050, v.v.

· Sử dụng nguồn điện DC điện áp thấp, điện áp cung cấp DC5V, 12V, 24V. Tất nhiên, cũng có đèn LED kín silicon cấp điện cao áp, điện áp nguồn 120V, 230V.

· Vận chuyển theo dạng cuộn dài (thường là 16 feet / 5 mét) có thể cắt theo chiều dài khi sử dụng, mặt sau của dải đèn được phủ bằng băng dính hai mặt 3m để lắp đặt

· Có nhiều màu sắc và độ sáng cố định và biến đổi: Ngoài ánh sáng trắng và ánh sáng trắng ấm, một loạt các màu khác có thể được tùy chỉnh, màu đỏ phổ biến nhất. Màu xanh, xanh lá cây và các màu khác được làm bằng dây đai ánh sáng, có thể thay đổi và kết hợp thành nhiều màu khác nhau thông qua bộ điều khiển.

Đèn dải LED là gì 02

Làm thế nào để đấu dây đèn LED dải?

Do màu sắc thay đổi của dải đèn LED, có thể điều chỉnh độ sáng, có thể kiểm soát sự thay đổi màu sắc, nó thường được sử dụng trong vai trò trang trí của cải tạo nhà. Tại sự phẫn nộ, các loại dải đèn LED trên thị trường nói chung là: dải đèn LED đơn sắc, dải đèn LED nhiệt độ hai màu, dải đèn LED RGB… Hãy nói về cách các đèn này được kết nối và vận hành.

I. Làm thế nào để đấu dây đèn dải LED một màu?

  1. Dải đèn LED được kết nối với nguồn điện song song để ngăn chặn ánh sáng không đồng đều do điện áp rơi.
cách đấu dây đèn led dải đèn đơn 01

  2.Cả hai đầu nguồn điện, thêm hai đường dây điện, giảm điện áp rơi.

cách đấu dây đèn led dải đèn 02

  3. Đa đai đèn được nối tiếp nối tiếp, và cần tăng thêm nguồn điện theo chiều dài, thường là nguồn điện có chiều dài 10 mét để ngăn độ sáng của ánh sáng bị mờ đi.

cách đấu dây đèn led dải đèn đơn 03

cảnh báo: Xin lưu ý rằng công suất của đèn dải LED tổng không được vượt quá 80% của nguồn điện, đó là nguyên tắc của 80% của nguồn điện.

II. Làm thế nào để đấu dây CCT dải băng có thể điều chỉnh?

Còn được gọi là đèn dải LED điều chỉnh CCT, thường có ba dây và hai đèn LED nhiệt độ màu khác nhau. Bạn có thể điều chỉnh độ sáng của hai đèn LED CCT khác nhau này để thay đổi CCT hỗn hợp.

dải băng CCT

Chế độ làm mờ PWM Nguồn điện điện áp không đổi được kết nối với đầu vào nguồn của bộ điều khiển nhiệt độ màu và đầu ra của bộ điều khiển được kết nối với dải đèn nhiệt độ màu ba dây. Điều khiển từ xa có thể điều khiển sự thay đổi độ sáng và nhiệt độ màu.

Hình sau là chế độ kết nối của nhiệt độ màu, chỉ cần một bộ điều khiển LED trắng có thể điều chỉnh được cho một số ít các dải LED nhiệt độ màu có thể điều chỉnh. Nếu số lớn, thì cần có bộ khuếch đại PWM.

cách dây dải cct có thể vượt qua

III.Cách đấu dây đèn LED RGB

Đèn dải LED RGB yêu cầu ba kết nối cho đèn LED màu đỏ, xanh lá cây và xanh lam. Kết nối chúng với bộ điều khiển ba kênh hoặc trình điều khiển hỗ trợ điều khiển RGB, cho phép trộn màu và hiệu ứng.

Đèn LED dải đèn LED 1009

Kết nối trực tiếp với bộ điều khiển RGB cho phép trộn và điều khiển màu cơ bản. Điều này phù hợp cho các dải hoặc cài đặt ngắn hơn mà cường độ tín hiệu không phải là vấn đề.

Không có bộ khuếch đại PWM:

cách đấu dây đèn led rgb

Đối với kết nối RGB, RGBW, RGBIC, RGBCCT, công ty Signlite có giải pháp hoàn chỉnh, khách hàng có thể lựa chọn các bộ điều khiển khác nhau tùy theo nhu cầu của mình.

2.4Gwireless controller
Bộ điều khiển không dây 2.4G
Bộ điều khiển bluet
Bộ điều khiển bluet
điều khiển wifi tuya
điều khiển wifi tuya
bộ điều khiển cảm ứng
bộ điều khiển cảm ứng

Dây đèn LED RGB với bộ giải mã DMX512

RGB LED Dải ánh sáng Một bộ giải mã DMX được sử dụng để chuyển đổi tín hiệu điều khiển DMX512 thành tín hiệu PWM điện áp không đổi để kiểm soát sự thay đổi màu sắc và độ sáng của đèn dải LED RGB. Bộ giải mã DMX này có thể điều khiển ba màu cơ bản là đèn LED đỏ, xanh lá cây và xanh lam cùng một lúc và đạt được sự pha trộn màu sắc và điều chỉnh độ sáng bằng cách điều chỉnh tần số hiện tại và PWM.

Sơ đồ đấu dây Dmx sang RGB:

Dây đèn LED RGB với bộ giải mã DMX512

Làm thế nào để kết nối đèn dải LED?

Để kết nối các dải LED, bạn có thể sử dụng các đầu nối để dễ dàng kết nối hơn, hoặc bạn có thể hàn dây vào các dải, có thể mang nhiều dòng điện hơn và tạo ra một kết nối ổn định hơn. Cho dù bạn chọn phương pháp nào, hãy chắc chắn rằng bạn cắt dải dọc theo điểm cắt quy định để đảm bảo đèn của bạn sẽ hoạt động nếu cần. Bằng cách sử dụng đầu nối thanh hoặc công cụ hàn, bạn sẽ được thắp sáng bằng đèn LED ngay lập tức!

1. Chuẩn bị: Chuẩn bị tất cả các công cụ và vật liệu cần thiết, bao gồm dải đèn LED, bộ điều hợp nguồn, đầu nối, băng keo điện, kéo và tua vít. Cho dù bạn đang trang trí phòng bằng đèn LED, chiếu sáng tủ quần áo hay trang trí cửa sổ, bạn sẽ cần sử dụng thước dây để đo chu vi của khu vực mà bạn định đặt chúng và viết ra các phép đo để bạn biết chính xác số tiền bạn cần mua. Nếu chiều dài đo nhỏ hơn 1 mét, nên giữ lâu hơn để tránh cho ăn tiếp theo.

2. Xác định vị trí lắp đặt: Theo nhu cầu chiếu sáng và sơ đồ thiết kế của bạn, hãy chọn vị trí lắp đặt phù hợp. Đèn LED có thể được lắp đặt trên trần nhà, tường, đáy tủ và các vị trí khác.

3. Cắt dải LED: Cắt đèn LED Striip theo yêu cầu. Cẩn thận cắt dọc theo vết cắt để đảm bảo không làm hỏng mạch, khi cắt dải đèn LED , hãy chắc chắn để cắt từ nhãn hiệu, tránh cắt dây đồng, nếu không dải đèn LED sẽ không hoạt động.

Cắt dải đèn LED

4. Dây kết nối: Sử dụng đầu nối để kết nối dây và các cực dương và cực âm của dải đèn LED. Đảm bảo kết nối mạnh và không kết nối ngược lại các thiết bị đầu cuối dương và âm ngược.

dây nối

5. Xử lý cách nhiệt: Dùng băng keo cách điện hoặc băng keo điện để quấn dây điện để tránh ngắn mạch và điện giật.

6. Dây đèn cố định: Dùng băng keo hai mặt hoặc kẹp cố định đặc biệt để cố định đai đèn LED vào vị trí đã chọn. Đảm bảo dải đèn phẳng và không xoắn hoặc gấp. Mặt sau của mỗi dải đèn LED được dán băng keo hai mặt 3M tự dính, có thể lấy trực tiếp ra khỏi bề mặt băng keo hai mặt 3m khi lắp đặt, và sau đó dải đèn được cố định ở nơi cần lắp, và được ép phẳng bằng tay.

đai đèn cố định

7 .Kết nối nguồn: Cắm bộ chuyển đổi nguồn vào ổ cắm điện và kiểm tra xem dây đai đèn có bật bình thường không. Đảm bảo tất cả các đèn LED đều sáng và không nhấp nháy.

Kết nối nguồn

Bằng cách làm theo các bước sau, bạn có thể kết nối các dải LED một cách an toàn và hiệu quả bằng cách sử dụng các đầu nối và dây dẫn để thêm màu sắc tươi sáng cho nhà hoặc môi trường làm việc của bạn.

Mời các bạn xem video cài đặt của dây đai đèn kết nối:

YouTube băng hình

Cách cài đặt đầu nối không hàn cho ánh sáng dải LED:

1. Cắt dọc theo đường đánh dấu và xé một chút băng lót 3M từ nhãn hiệu. Nếu băng 3M không bị bong ra một chút, sẽ khó hơn để chèn dải vào đầu nối.



2 .Lấy nhẹ khóa nhựa đen ra khỏi đầu nối không hàn. Kéo quá mạnh có thể làm hỏng đầu nối không hàn LED.

3. Chèn dải vào đầu nối không hàn. Có hai mặt của khay kết nối - đảm bảo mặt rộng hơn của các mặt trắng hướng lên trên. Đây là đỉnh.

4. Đảm bảo các miếng hàn chạm hoàn toàn vào kim loại kết hợp.

5. Đẩy khóa nhựa về phía giữa vào vị trí khóa. Hãy nhẹ nhàng và đảm bảo rằng khay lắp được đóng chắc chắn nếu không đèn sẽ không sáng. Kiểm tra kỹ các dấu của (+) và (-) để đảm bảo dây màu nào tương ứng với từng loại.

6. Để sử dụng lâu dài, hãy thử và sử dụng băng keo hoặc vật liệu liên kết để đảm bảo đầu nối không bị lỏng.

Đèn LED dải

Các vấn đề phổ biến và khắc phục sự cố

Dải LED hoàn toàn không sáng:

1) Xác nhận rằng điện áp và dòng điện của nguồn điện tương thích với dải LED của bạn.

Ví dụ, nếu nguồn điện của bạn là 12V DC, nó sẽ không hoạt động với dải LED 24V. Kiểm tra mặt sau của bộ nguồn, sẽ có điện áp đầu ra được đánh dấu. Sau đó, kiểm tra bản thân dải đèn LED, sẽ có điện áp đầu vào được đánh dấu tại các điểm kết nối dải LED.

2) Xác nhận rằng nguồn điện của bạn đang hoạt động chính xác.

Một thử nghiệm nhanh bằng cách sử dụng đồng hồ vạn năng để xác minh điện áp trên hai dây đầu ra hoặc điện áp giữa chân bên trong của phích cắm DC và thùng bên ngoài phải cho biết chênh lệch điện áp. Nếu nó hiển thị điện áp nhỏ hơn điện áp định mức của nó, bạn có thể có nguồn điện bị trục trặc.

3) Kiểm tra và cách ly các phụ kiện khác trên cùng một mạch.

Loại bỏ bất kỳ bộ điều chỉnh và bộ điều khiển tùy chọn nào khỏi mạch và xác định xem bạn có thể lấy dải LED để chiếu sáng mà không cần thêm các phụ kiện hay không. Nếu dải đèn LED hoạt động, điều đó có nghĩa là bạn gặp sự cố với bộ điều chỉnh độ sáng hoặc bộ điều khiển, hoặc kết nối dẫn đến hoặc đi từ các phụ kiện đó.

4) Kiểm tra bất kỳ kết nối lỏng lẻo nào có thể nhìn thấy được.

Đảm bảo rằng tất cả các đầu nối và dây của bạn đã được đặt đúng vị trí và không bị rơi ra ngoài. Thử siết chặt các vít trên bộ chuyển đổi DC và lắp lại các dải LED vào các đầu nối không hàn, là các điểm hỏng tiếp xúc phổ biến.

5) Kiểm tra bất kỳ dấu hiệu ngắn mạch nào.

Đặc biệt nếu bạn đang hàn dây của riêng mình thay vì sử dụng các phụ kiện không hàn, bạn có thể đã vô tình tạo ra một ngắn mạch bằng cách cho phép các dây dương và âm tiếp xúc.

Thực hiện kiểm tra trực quan toàn bộ các kết nối dải LED của bạn và đảm bảo rằng các dây này được tách ra đủ.

Dải LED có các phần không sáng:

Nếu bạn có toàn bộ phân đoạn dải LED được chiếu sáng nhưng hãy chú ý đến một phần gồm 3 đèn LED (hoặc 6 đèn LED cho 24V) vẫn còn tối, bạn có thể có “mạch mở” ở một trong các phần.

Điều này có nghĩa là do một lỗ hổng sản xuất hoặc một số hư hỏng cơ học trong quá trình vận chuyển hoặc lắp đặt, một trong những đèn LED hoặc linh kiện cho một phần duy nhất đã bị lỏng, dẫn đến sự rời rạc hoàn toàn về điện đối với phần đèn LED đó.

Nếu bạn đã quen với cách hàn, bạn có thể muốn thử hâm nóng các mối hàn cho từng đèn LED và các thành phần dọc theo phần chết đó. Nếu không, cách tốt nhất của bạn là yêu cầu nhà cung cấp của bạn thay thế (nếu họ cung cấp bảo hành) hoặc chỉ cần loại bỏ phần không thành công bằng cách cắt dọc theo các đường cắt và nối lại hai phân đoạn với nhau bằng cách sử dụng kẹp kết nối.

Sự không nhất quán về màu sắc:

Đôi khi, các dải ánh sáng hiển thị các màu khác nhau dọc theo chiều dài của chúng, gây ra hiệu ứng giống như cầu vồng. Sự không nhất quán về màu sắc này có thể là do sự phân bố điện áp không đồng đều hoặc chip LED bị lỗi. Đặt lại dải đèn LED và bộ điều khiển. Nếu sự cố vẫn còn, có thể có một chip bị lỗi cần thay thế, có thể yêu cầu thay thế toàn bộ dải đèn LED.

Lỗi keo dán:

Keo dán trên các dải đèn LED có thể bị hỏng, khiến chúng rơi ra khỏi bề mặt mà chúng được gắn vào. Điều này có thể xảy ra do lắp đặt không đúng cách, tiếp xúc với nhiệt và độ ẩm, hoặc đơn giản là chất kết dính kém chất lượng. Làm sạch và lau khô bề mặt thật kỹ trước khi dán dải. Nếu vấn đề vẫn còn, hãy cân nhắc sử dụng một loại keo dính hoặc kẹp bổ sung.

Kết luận: Bài viết này chủ yếu mang đến cách đấu dây đai đèn LED và các biện pháp phòng ngừa lắp đặt, qua bài học trên, tôi tin rằng bạn đã hiểu sâu hơn về kết nối và lắp đặt dải đèn LED, bạn có thể sử dụng đầu nối và dẫn để kết nối dải đèn LED, cho ngôi nhà hoặc môi trường làm việc của bạn thêm màu sáng; ngay cả khi bạn gặp phải một số vấn đề, bạn có thể dễ dàng giải quyết chúng.

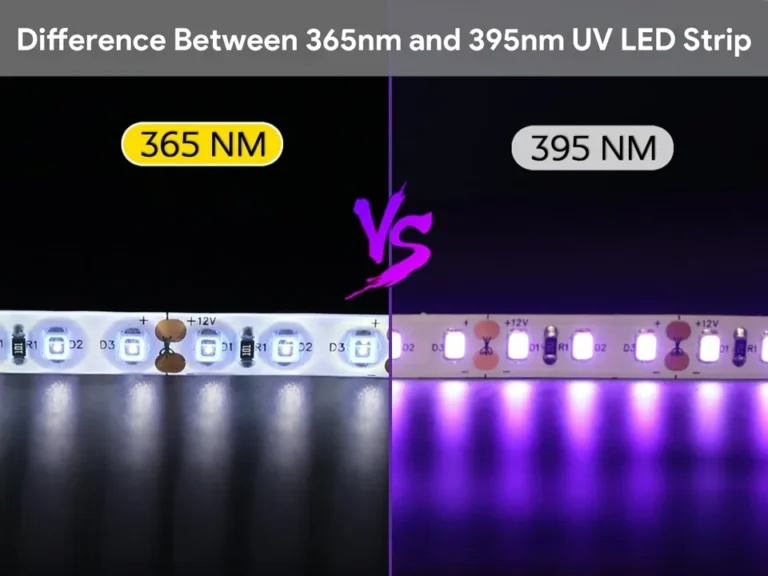

Hiểu sự khác biệt giữa đèn LED dải 365nm và 395nmHiểu sự khác biệt giữa đèn LED dải 365nm và 395nm
