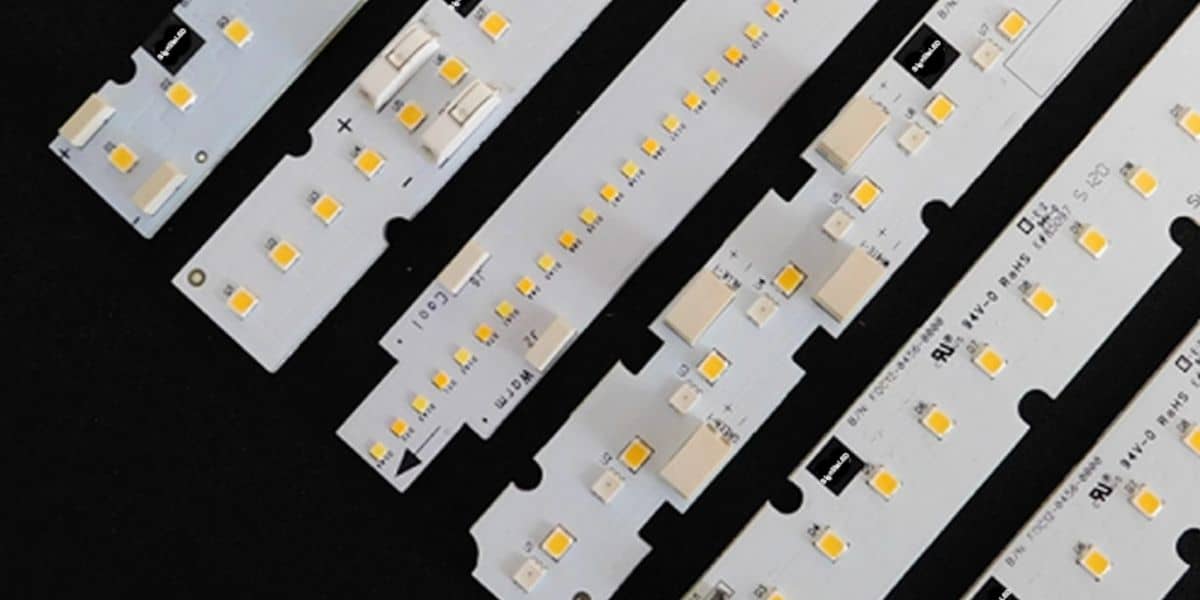

高CRI LED模块的最佳PCB设计实践

理查德·梁
1月14日 2026

高CRI LED模块是设计用于在人工照明下准确地再现颜色的照明系统。 CRI 或显色指数测量光源与自然参考相比显示颜色的接近程度。具有高CRI值的LED通常用于建筑照明、零售显示器、医疗环境、工作室以及色彩准确性比原始亮度更重要的任何应用。

在这些模块中，LED 封装只是系统的一部分。印刷电路板在 LED 的持续性能中发挥着关键作用。与标准 LED 组件相比，高 CRI 设计对热、电不稳定性和布局决策更为敏感。结温或驱动电流的微小变化会改变发射的光谱，即使LED本身的额定值为高CRI，也降低了色保真率。

这就是为什么高 CRI 应用的 PCB LED 设计更注重输出最大化，而更多地关注保持稳定性。热行为、电流控制和光学均匀性必须共同作用。精心设计的 LED PCB 板有助于在产品的整个生命周期中保持色彩质量，而糟糕的设计选择甚至会破坏最好的 LED 封装。

是什么让高CRI LED PCB设计与众不同

高CRI LED依靠精心调校的荧光粉系统来塑造输出光谱。这些荧光粉对工作条件比标准中控 LED 中使用的更敏感。

磷光体敏感度和温度

荧光层将部分蓝色LED发射转换为较长的波长。随着温度的升高，磷光体效率和光谱平衡会发生变化。即使是结温的适度增加也可能导致相关色温和 CRI 的可测量变化。这使得热一致性成为一阶设计的关注点。

热影响颜色稳定性

PCB 上的不一致热散热会导致同一板上的不同 LED 在不同温度下运行。结果是整个模块的可见颜色变化。与流明折旧不同，如果 PCB 设计不能均匀地管理热量，这些颜色变化可能会出现在产品寿命的早期。

为什么PCB设计直接影响长期光质量

PCB决定了热量如何离开LED，电流如何流过它，以及在机械上的稳定性部件时间一长一地保持不变。在高CRI LED PCB设计中，该板不仅仅是一个电载体。是一种直接影响色彩稳定性的热和光学控制结构。

热管理

热管理是高CRI应用中PCB LED灯设计最关键的方面。目标不仅仅是保持低温，而是保持它们的统一和可预测。

MCPCB VS FR-4

对于高功率或紧密堆积的高 CRI LED，通常使用金属芯 PCB。

FR-4 板 依靠铜平面和热通孔将热量转移到外部散热器中。它们可以适用于低功率或间隔宽的LED，但它们的导热性是有限的。
多功能多元化委员会 使用金属基座，通常是铝或铜，在铜电路和金属芯之间具有介电层。这种结构提供了远离LED的直接热路径。

对于颜色一致性至关重要的高 CRI 模块，通常首选 MCPCB，因为它们可以降低整体温度梯度。

铝与铜基

铝芯板因其成本、重量和热性能的平衡而被广泛使用。铜芯板提供更高的导热性，但增加了成本和重量，通常保留用于功率密度非常高或气流有限的应用。

选择应基于热要求、机械限制和系统级冷却，而不是假设一种材料总是提供更好的色彩性能。

热过孔和铜厚度

在 FR-4 设计中，LED 散热垫下方的热通路有助于将热量转移到内铜板或散热器中。这些过孔的数量、直径和位置比过度使用它们更重要。放置不良的通孔会产生不均匀的热流。

铜的厚度也会影响散热。较厚的铜平面横向分布热量，减少热点并帮助保持电路板上的一致 LED 结温度。

热传播逻辑

有效的热设计在散热之前散发热量。大面积的铜面积、对称布局和一致的层叠层有助于平衡温度。这种方法在线性LED模块中尤为重要，在这种模块中，温度梯度可以从板的一端发展到另一端。

电源完整性和电流控制

电稳定性与高CRI LED系统的色彩稳定性密切相关。

恒流驱动的重要性

高 CRI LED 必须以稳定的恒定电流驱动。电流的变化直接影响结温度和发射光谱。 PCB设计通过最大限度地减少电压降、噪声和寄生电阻来支持这一点。

当前的波动和闪烁影响

过大的电流纹波会在 LED 结处引入闪烁和热循环。虽然闪烁经常被讨论为人类感知，但它也有助于长期对荧光体材料的压力。 PCB 上正确的去耦和清洁电源布线有助于减少这些影响。

走线宽度、接地和去耦

宽的走线可减少电阻损耗和发热。明确的接地策略可最大限度地减少到 LED 电流路径中的噪声耦合。将离耦电容器放置在驱动器接口附近，有助于稳定电源电压和电流传输。

在 PCB LED 设计，这些做法不是为了突破性能限制，而是要避免不必要的电气压力，随着时间的推移会降低颜色质量。

PCB布局和光学对称

布局决策会影响热和光学行为。

LED 放置对称

对称放置确保每个 LED 看到相似的热和电气条件。不对称会导致局部热点，这会转化为照明表面的颜色变化。

间距和热串扰

放置得太近的 LED 会相互加热，即使每个设备都在其额定范围内。足够的间距使热量更均匀地散布和散发。最佳间距取决于功率水平、板材和冷却方法。

远离光路的跟踪路由

大电流走线应远离反射或光学区域。这减少了发射表面附近的不必要的吸收、阴影或局部加热。

焊料面膜反射率和稳定性

浅色、非黄焊接掩模常用于高CRI LED PCB板设计中。虽然阻焊层不会直接改变CRI，但随着时间的推移，变色会影响感知到的颜色均匀性和光线外观。

材料选择和表面光洁度

材料选择对可靠性的影响比直接性能更大。

PCB基材

除了 FR-4 和 MCPCB 选项之外，具有稳定导热性和低老化特性的介电材料也很重要。不一致的介电性能会随着时间的推移而改变热阻。

ENIG 和 ENEPIG 完成

ENIG 和 EnEpig 表面处理提供了良好的可焊性和耐腐蚀性。从颜色的角度来看，它们的价值在于长期的电气和机械稳定性，而不是光学效应。

可靠的表面处理降低了触点退化的风险，否则可能导致LED之间的电流分布不均匀。

长期可靠性考虑

高CRI应用通常期望使用寿命长且换色最小。抗氧化、分层和热疲劳的材料通过保持电气和热路径的稳定来支持这一目标。

高 CRI 模块的可靠性和保护

热老化风险

反复暴露于高温会加速荧光粉老化，并可以改变颜色输出。限制峰值温度和减少热循环的 PCB 设计有助于减缓这一过程。

保形涂层

在恶劣的环境中，保形涂层可以保护 PCB 免受潮湿和污染物的侵害。涂层必须在光学上稳定并与 LED 操作兼容，因为有些材料会在热和光下变色。

NTC 热敏电阻和热反馈

将 NTC 热敏电阻集成到 PCB 上，可以监控电路板温度并在需要时降低电流。这种形式的热保护通过防止在破坏温度下长时间运行来支持颜色稳定性。

高CRI LED模块中常见的PCB设计错误

一个常见的错误是将高 CRI LED 与标准 LED 相同。适用于一般照明的设计可能无法在高 CRI 应用中保持色彩质量。

忽略热对称会导致模块中可见的颜色变化。超驱动LED 可实现更高亮度，增加热应力并加速色移。不良的布局决策，例如窄的走线或不均匀的铜分布，会引入破坏长期稳定性的电气和热失衡。

随着时间的推移，正确的 PCB 设计如何保留 CRI

良好的 PCB LED 设计不会增加 LED 封装所提供的 CRI 。相反，它在整个产品寿命中保持了额定的色彩性能。

这需要系统级思考。 PCB、驱动器、机械外壳和冷却方法必须同时考虑。当热路径一致、电流传递稳定、布局对称性时，高CRI LED更有可能年复一年地提供一致的色彩输出。

设计选择及其影响

设计方面	PCB设计选择	对 CRI 稳定性的影响
热路径	均匀铜的MCPCB	降低温度梯度
摆设	对称LED放置	改善色彩均匀性
电源	宽广、平衡的痕迹	保持稳定的电流
物料	稳定的焊料面膜和表面处理	支持长期一致性
