Guide d'achat de dispositifs de protection contre les surtensions : Joules, Volts & UL 1449

Lors de la sélection d'un dispositif de protection contre les surtensions, trois paramètres déterminent les performances réelles : jouule, tension nominale (tension de serrage) et conformité à l'UL 1449. Joules décrivent la quantité d'énergie de surtension qu'un appareil peut absorber au fil du temps. La tension de serrage définit la hauteur de la tension de la tension au cours d'une surtension. UL 1449 valide la manière dont ces valeurs sont testées et rapportées. Se concentrer sur une seule de ces mesures conduit presque toujours à de mauvaises décisions de protection et à une durée de vie raccourcie du système.

Comprendre la cote Joule dans les dispositifs de protection contre les surtensions

Le taux de jonction indique la quantité totale d'énergie de surtension qu'un dispositif de protection contre les surtensions peut absorber avant que ses composants de protection ne se dégradent au-delà des limites acceptables. Dans la plupart des SPD, cette absorption d'énergie est gérée par des varistances à oxyde métallique ou des composants non linéaires similaires qui convertissent l'énergie de surtension en chaleur.

Quelle note Joule indique est une capacité de manipulation d'énergie cumulée. Une valeur de joule plus élevée signifie généralement que l'appareil peut tolérer davantage d'événements de surtension ou de surtensions sans défaillance immédiate. Ceci est particulièrement pertinent dans les environnements avec des surtensions de commutation fréquentes ou une qualité d'énergie instable.

Quelle note Joule n'indique pas est la qualité du SPD qui limite la tension lors d'une poussée individuelle. Un appareil peut avoir une cote de joule élevée tout en permettant aux niveaux de tension dommageables de passer à l'équipement connecté. Joules décrivent l'endurance, pas la précision.

Un autre malentendu courant consiste à supposer que des joules plus élevés sont toujours équivalents à une meilleure protection. En pratique, la cote Joule doit être adaptée à l'exposition et à la coordination du système. Un SPD conçu pour absorber une énergie extrêmement élevée peut utiliser des composants qui se fixent à des tensions plus élevées, ce qui peut être inacceptable pour les électroniques sensibles.

Dans les installations réelles, les cotes de joules varient considérablement selon l'application :

• Les petits SPD au niveau du panneau se situent souvent dans les milliers de joules faibles à mi-moyennes.

• Les SPD d'entrée de distribution ou de service plus importants peuvent atteindre des dizaines de milliers de joules


Ces chiffres à eux seuls ne prédisent pas la durée de vie. La durée de vie réelle dépend de l'ampleur de la surtension, de la fréquence, de la conception thermique et de la proximité de chaque événement qui pousse l'appareil vers ses limites d'absorption. Un SPD à joules inférieurs dans un système stable peut durer plus longtemps qu'un dispositif à joules à haute jonction exposé à de graves surtensions.

La principale chose à retenir est que la cote Joule doit être considérée comme une partie d'une enveloppe de performance globale, et non comme un indicateur autonome de qualité ou de niveau de protection.

Indice de protection contre la tension

La valeur nominale de la protection de la tension, souvent appelée tension de serrage, définit la tension maximale qui apparaît aux bornes du SPD lorsqu'elle est soumise à un test de surtension normalisé. Cette valeur est essentielle car elle est directement liée à ce que l'équipement en aval vit réellement lors d'un événement transitoire.

La tension de serrage doit être évaluée par rapport à la capacité de tenue de l'équipement connecté. Si le niveau de serrage dépasse les systèmes d'isolation ou les composants électroniques, des dommages peuvent encore survenir même si un Dispositif de protection contre les surtension est installé.

Il y a un compromis inhérent. Une tension de serrage plus faible permet un contrôle de la tension plus strict et une meilleure protection des charges sensibles. Cependant, la réalisation de très faibles niveaux de serrage exerce une pression accrue sur les composants protecteurs, augmentant la production de chaleur et accélérant le vieillissement. Au fil du temps, cela peut raccourcir la durée de vie du SPD.

Les plages de tension de serrage typiques dépendent de la tension et de l'application du système. Pour les panneaux électriques basse tension, les valeurs de serrage sont généralement de plusieurs centaines de volts au-dessus de la tension nominale du système. Des valeurs excessivement basses peuvent sembler attrayantes sur le papier, mais qui ont souvent une durabilité réduite en cas d'exposition répétée.

Pour les applications au niveau du panneau, la tension de serrage doit être interprétée de manière pratique :

• Il doit être suffisamment bas pour protéger les équipements connectés

• Il doit être suffisamment élevé pour éviter les contraintes inutiles de l'appareil lors de transitoires mineurs


La sélection d'un dispositif de protection contre les surtensions avec une tension nominale appropriée nécessite un équilibre entre la sensibilité de protection et la fiabilité à long terme.

UL 1449 expliqué pour les acheteurs

UL 1449 est la principale norme de sécurité et de performance utilisée pour évaluer les dispositifs de protection contre les surtensions à basse tension. Du point de vue d'un acheteur, il fournit un cadre cohérent pour la comparaison des périphériques testés dans les mêmes conditions.

UL 1449 valide qu'un SPD a été soumis à des formes d'onde de surtension, des conditions de défaut et des tests d'endurance. Cela ne garantit pas que l'appareil convient à toutes les applications, mais garantit que les valeurs de performances publiées sont basées sur des méthodes de test standardisées.

Deux paramètres UL 1449 sont particulièrement pertinents lors de la comparaison des dispositifs de protection contre les surtensions.

Indice de protection contre la tension (VPR)
VPR est la tension de serrage officiellement mesurée déterminée lors des tests UL. C'est le nombre que les acheteurs devraient s'appuyer plutôt que sur des termes marketing tels que la « tension de passage » ou les cotes propriétaires.

Courant nominal de décharge (in)
Le courant de décharge nominal représente le niveau de courant de surtension que le SPD peut gérer à plusieurs reprises pendant les tests sans dégradation des performances au-delà des limites acceptables. Une note plus élevée indique généralement une meilleure robustesse sous une exposition à la surtension répétée.

Il ne suffit pas de voir « UL répertorié » sur une fiche technique. Les acheteurs doivent confirmer :

• Les valeurs VPR spécifiques pour la tension du système

• Le courant nominal de décharge nominale

• que l'édition UL 1449 référencée est à jour


UL 1449 doit être traité comme un outil de vérification, et non comme un facteur de décision de raccourci.

Comment Joules, Volts et UL 1449 fonctionnent ensemble

Aucun paramètre unique ne définit les performances réelles d'un dispositif de protection contre les surtensions. Le calibre, la tension de serrage et la conformité UL 1449 doivent être évalués comme un système combiné.

Joules décrivent la quantité d'énergie que l'appareil peut absorber au fil du temps. La tension de serrage définit l'efficacité avec laquelle elle limite la tension lors de chaque événement. UL 1449 garantit que les deux valeurs sont mesurées et rapportées dans des conditions normalisées.

Des problèmes surviennent lorsqu'un paramètre est poussé à l'extrême. Une valeur de joule très élevée associée à une tension de serrage élevée peut protéger le SPD lui-même tout en exposant l'équipement à des transitoires dommageables. À l'inverse, une tension de serrage extrêmement basse avec une capacité énergétique minimale peut bien protéger au départ mais échouer prématurément.

La sélection équilibrée se concentre sur la correspondance entre les trois mesures et les conditions du système :

• Exposition de surtensions attendue

• Sensibilité à l'

• Emplacement d'installation dans le système électrique


Du point de vue du système, un comportement cohérent et prévisible au fil du temps est plus précieux que n'importe quelle valeur numérique impressionnante.

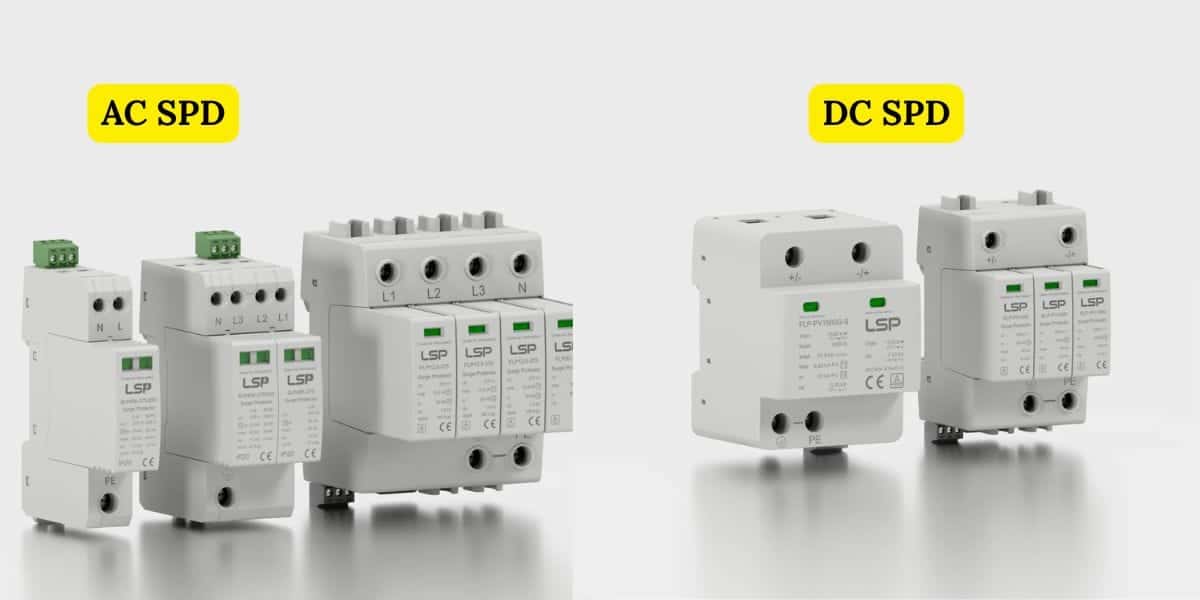

Considérations AC vs DC dans la sélection SPD

Les systèmes AC et DC subissent des surtensions différemment, ce qui affecte la façon dont les dispositifs de protection contre les surtensions sont évalués et sélectionnés.

Dans les systèmes AC, les événements de surtension sont influencés par l'alternance des formes d'onde et des passages à zéro de courant naturel, ce qui peut aider à éteindre les courants transitoires. Les dispositifs de protection contre les surtensions AC sont testés et évalués en tenant compte de ce comportement.

Les systèmes DC, tels que les baies photovoltaïques ou le stockage sur batterie, n'ont pas de passage à zéro naturel. Une fois la conduction commencée, le courant peut persister plus longtemps, ce qui entraîne une plus grande contrainte thermique sur les composants protecteurs. Par conséquent, un DC SPD doit être spécifiquement conçu et évalué pour un fonctionnement DC.

Lors de la sélection d'un AC Dispositif de protection contre les surtension, Les acheteurs doivent se concentrer sur :

• Tension nominale du système

• Indice de protection de tension approprié

• Paramètres UL 1449 correspondant à l'application


Pour la sélection DC SPD, il faut faire attention à :

• Tension de fonctionnement continue maximale pour DC

• Évaluation UL appropriée pour les circuits DC

• Manutention des courants de surtension sous contrainte de tension continue


Les dispositifs de protection contre les surtensions AC et DC ne sont pas interchangeables, même si les valeurs nominales nominales semblent similaires.

Sélection d'un SPD pour les panneaux électriques

Les panneaux électriques représentent un emplacement critique pour la protection contre les surtensions car ils servent de points de distribution pour les circuits et équipements en aval.

Lors du choix d'un dispositif de protection contre les surtensions pour un panneau électrique, la tension du système est la première contrainte. Le SPD doit être évalué de manière appropriée pour la tension nominale et maximale de fonctionnement du panneau.

L'emplacement du panneau dans le système électrique est également important. Les panneaux plus proches de l'entrée de service voient généralement une énergie de surtension plus élevée, tandis que les panneaux en aval peuvent avoir une énergie plus faible mais nécessitent un contrôle de la tension plus strict pour les charges sensibles.

L'exposition à la surtension attendue dépend de facteurs tels que :

• Qualité de puissance externe

• Changer d'activité au sein de l'installation

• Proximité de grandes charges inductives


La coordination avec la protection en amont et en aval est essentielle. Le SPD sélectionné pour un panel doit compléter d'autres dispositifs de protection plutôt que de dupliquer ou d'entrer en conflit avec leur comportement.

L'objectif est la limitation de tension contrôlée combinée à une manipulation suffisante de l'énergie pour maintenir des performances constantes sur la durée de vie du système.

Tableau de comparaison

Erreurs d'achat courantes à éviter

L'une des erreurs les plus fréquentes est de sélectionner un dispositif de protection contre les surtensions uniquement basé sur la cote Joule. Cela ignore la façon dont la tension est contrôlée lors d'événements individuels et entraîne souvent une mauvaise protection de l'équipement.

Un autre problème est de négliger le contexte de tension de serrage. Une faible valeur de serrage sans capacité énergétique suffisante peut entraîner une défaillance précoce du dispositif, tandis qu'une valeur de serrage élevée peut laisser l'équipement sensible exposé.

Une mauvaise lecture des listes UL 1449 est également courante. Les acheteurs supposent parfois que tous les SPD répertoriés UL fonctionnent de la même manière, sans vérifier les valeurs de courant de décharge spécifiques VPR et nominales.

Enfin, une supposition de nombres plus élevés, une meilleure protection, égale automatiquement une meilleure protection simplifie une interaction complexe de paramètres électriques. Une protection efficace contre les surtensions exige un équilibre, pas des extrêmes.

Conclusion

La sélection d'un dispositif de protection contre les surtensions est une décision technique qui dépend de la compréhension de la cote de Joule, de la tension de protection et de l'UL 1449. Chaque paramètre décrit un aspect différent des performances, et aucun n'est suffisant en soi.

L'évaluation de ces mesures comme un ensemble coordonné permet aux ingénieurs et aux électriciens de choisir une protection qui correspond aux conditions réelles du système. Cette approche réduit les risques électriques à long terme, améliore la fiabilité de l'équipement et évite la fausse confiance qui découle de la confiance en un seul numéro de titre.
