주소 지정 가능 LED 스트립 IC 유형에 대한 완전한 가이드

오늘날의 조명 기술 환경에서 LED 스트립은 효율성, 에너지 절약 기능, 긴 수명으로 인해 점차 주류로 자리 잡았습니다. 그중에서도 어드레서블 LED 스트립은 고유한 개인화 및 프로그래밍 기능으로 조명 디자인에 전례 없는 유연성과 창의적인 잠재력을 제공하는 것이 특징입니다. 이러한 스트립의 각 LED 또는 LED 그룹은 내장 또는 외부 IC를 통해 개별적으로 제어할 수 있으므로 복잡하고 다양한 조명 효과를 구현할 수 있습니다.

그렇다면 이 마법의 IC는 어떻게 작동할까요? 어드레서블 LED 스트립에서 어떻게 핵심적인 역할을 할까요? 이 문서에서는 시중에 나와 있는 다양한 유형의 어드레서블 LED 스트립과 IC를 소개하여 유형, 기능, 작동 원리, 선택 및 구성 방법에 대한 심층적인 이해를 돕습니다.

어드레서블 LED 스트립이란 무엇인가요?

어드레서블 LED 스트립은 연성 회로 기판, LED 및 드라이버 칩을 포함하는 디지털 스트립의 한 유형입니다. "어드레서블"이라는 용어는 각 LED에 내장되거나 연결된 집적 회로(IC) 덕분에 각 LED 또는 LED 그룹의 색상과 밝기를 개별적으로 제어할 수 있는 기능을 의미합니다.

어드레서블 LED 스트립은 다양한 길이, LED 밀도(미터당 LED 개수), RGB(빨강, 녹색, 파랑)부터 향상된 색상 혼합 및 백색광 옵션을 위한 RGBW(빨강, 녹색, 파랑, 흰색)에 이르는 다양한 색상 기능을 포함한 다양한 형태로 제공됩니다.

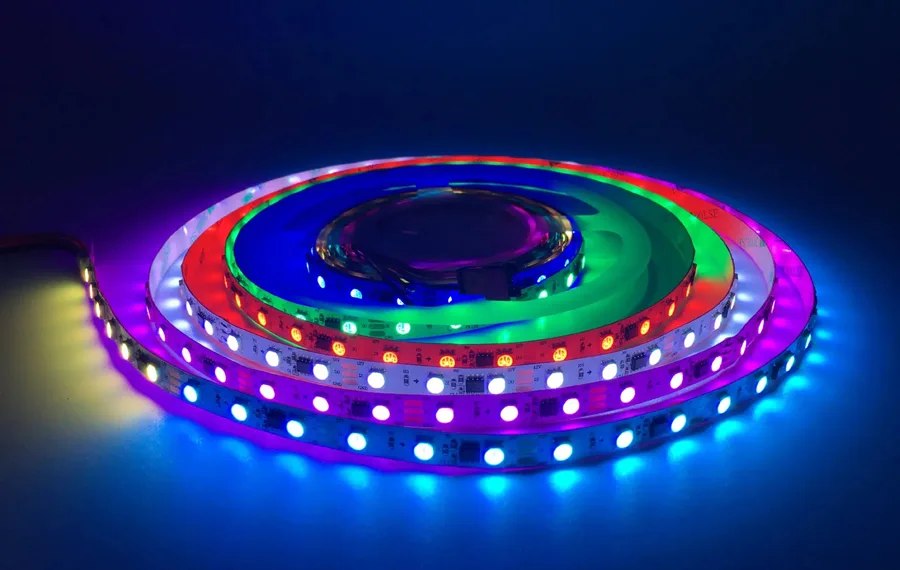

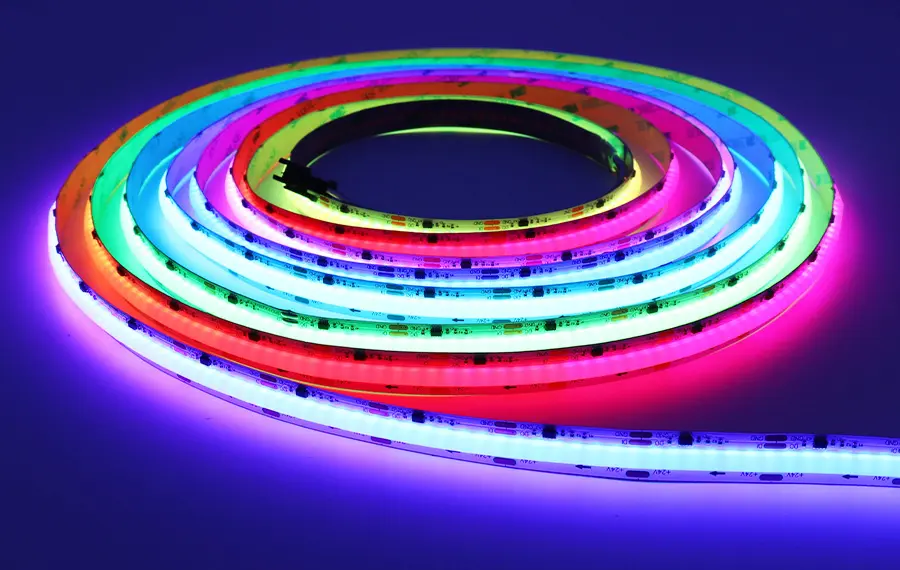

어드레서블 LED IC의 배치는 크게 두 가지 유형으로 나뉘는데, 하나는 LED 구조에 내장된 미니어처 IC이고 다른 하나는 LED 외부에 배치된 IC입니다. 아래는 어드레서블 LED 스트립의 이미지입니다:

내장형 IC와 외장형 IC란 무엇인가요?

내장형 IC는 LED 내부 회로에 집적 회로를 내장한 것으로, 외부 회로 설계, 부품 및 생산 비용이 절감됩니다. 하나의 IC로 하나의 LED를 제어하여 다양한 색상 변화를 구현할 수 있습니다.

반면에 외부 IC는 더 일반적으로 볼 수 있는 독립형 집적 회로입니다. 이러한 외부 설계는 개별 구성 요소를 더 쉽게 교체하거나 수정할 수 있으므로 유지 관리 및 사용자 지정 측면에서 더 큰 유연성을 제공합니다. 하나의 외부 IC는 일반적으로 하나 이상의 LED(보통 3개 또는 6개)를 제어합니다.

어드레서블 IC의 유형

어드레서블 IC는 제어 프로토콜에 따라 DMX512 IC와 SPI IC로 분류할 수 있습니다. DMX512는 국제 표준 프로토콜로, DMX512 IC 모델마다 성능은 다르지만 동일한 프로토콜을 지원합니다. 즉, 하나의 DMX512 컨트롤러로 다양한 유형의 DMX512 IC를 제어할 수 있습니다. 그러나 SPI는 국제 표준 프로토콜이 아니며 제조업체마다 SPI IC가 서로 다른 프로토콜을 지원하므로 각기 다른 SPI IC에 다른 SPI 컨트롤러가 필요할 수 있습니다.

일반적인 SPI 내장 IC 모델: WS2812B, WS2813, WS2815, SK6812, SK9822, APA102, APA107 등.

일반적인 SPI 외부 IC 모델: WS2801, WS2811, WS2814, WS2818, UCS1903, TM1812, TM1814, TM1914, TM1934, LPD6803, LPD8806 등입니다.

일반적인 DMX512 외장 IC 모델: TM512, UCS512 등

관련 IC 데이터시트 다운로드:

IC 기능 비교

IC 유형	전압	제어 장치	사진	기능
WS2811(외부 IC)	DC12V	IC 드라이버 1개 LED 3개		12V 작동 전압 편리한 배선
WS2812B(내장 IC)	DC5V	IC 드라이버 1개 LED 1개		베스트셀러 개별 주소 지정이 가능한 픽셀 LED 스트립
WS2813B(내장 IC)	DC5V	IC 드라이버 1개 LED 1개		WS2812B 업데이트, 듀얼 신호선 브리프포인트 재개 기능 제공
WS2815(내장 IC)	DC12V	IC 드라이버 1개 LED 1개		듀얼 신호선 브리프포인트 재개 기능
SK6812(내장 IC)	DC5V	IC 드라이버 1개 LED 1개		RGB+흰색, RGB+따뜻한 흰색, RGB+자연스러운 흰색
TM512AC(외부 IC)	DC12V	IC 드라이버 1개 LED 3개		DMX 콘솔에 직접 연결, 온라인 주소 쓰기, 브리프포인트 이력서 작성
UCS512C(외부 IC)	직류24V	1 IC 드라이버 6 LED		DMX 콘솔에 직접 연결, 온라인 주소 쓰기, 브리프포인트 이력서 작성

어드레서블 LED 스트립의 유형

어드레서블 LED 스트립은 내장 또는 외장 IC의 신호 유형에 따라 단일 신호 스트립, 이중 신호 스트립, 중단점 연속 시리즈, DMX512 스트립의 네 가지 유형으로 나눌 수 있으며, 각 유형은 고유한 특성을 가지고 있습니다.

단일 신호 어드레서블 LED 스트립

단일 신호 어드레서블 스트립은 하나의 신호로만 작동할 수 있으며, 하나의 IC가 픽셀이라는 영역을 제어합니다. 연결에는 양극선, 음극선, 신호선 하나만 포함되므로 한 픽셀이 고장 나면 다른 픽셀의 작동이 중단됩니다.

1. 12V: 양극선.

2. Din/Do: 데이터 신호선.

3. GND: 음극선.

3핀 단일 신호	색상 지원	IC 유형	LED 유형	전압 지원	IC 제어 장치
WS2812B	RGB	내장형 IC	5050	5V	LED 1개
SK6812	흰색/RGB/RGBW	내장형 IC	5050	5V/12V/24V	1/3/6 LED
WS2811	흰색/RGB/RGB+W/RGB+CCT	외부 IC	5050	5V/12V/24V	1/3/6 LED
UCS1903	RGB	외부 IC	5050	5V/12V/24V	1/3/6 LED
TM1812	흰색/RGB/RGBCCT	외부 IC	5050	12V/24V	3/6 LED
TM1814	RGBW	외부 IC	5050	12V/24V	3/6 LED
TM1936	RGBCCT	외부 IC	5050	24V	6개의 LED
WS2814	RGBW	외부 IC	5050	24V	6개의 LED

듀얼 신호 어드레서블 LED 스트립

이중 신호 주소 지정이 가능한 LED 스트립에는 데이터 신호 외에 시계 기능이 포함되어 있어 LED의 점등 시간을 설정할 수 있습니다.

1. GND: 음극선

2. CI/CO: 시계 와이어

3. DI/DO: 디지털 신호 와이어

4. 5V: 양극선

4핀 듀얼 신호	색상 지원	IC 유형	LED 유형	전압 지원	IC 제어 장치
SK9822	RGB	내장형 IC	5050	5V/12V/24V	1/3/6 LED
APA102	흰색/RGB	내장형 IC	5050	5V/12V/24V	1/3/6 LED
WS2801	RGB	외부 IC	5050	5V/12V/24V	1/3/6 LED
LPD8806	RGB	외부 IC	5050	12V/24V	3/6 LED
LPD6803	RGB	외부 IC	5050	12V/24V	3/6 LED

중단점 연속 주소 지정 가능 LED 스트립

중단점 연속은 단일 신호 주소 지정이 가능한 LED 스트립의 업그레이드 버전입니다. 데이터 라인과 백업 데이터 라인이 있는 4채널 듀얼 데이터 라인 제어 회로가 특징입니다. 단일 데이터 라인에 장애가 발생하면 백업 데이터 라인이 자동으로 활성화되어 중단 없는 신호 전송을 보장합니다.

1. 12V: 양극선

2. DI/DO: 디지털 신호 와이어

3. BI/BO: 백업 라인

4. GND: 음극선

4핀 브레이크포인트 재개	색상 지원	IC 유형	LED 유형	전압 지원	IC 제어 장치
WS2813	RGB/RGBW	내장형 IC	5050	5V	LED 1개
WS2815	RGB	내장형 IC	5050	12V	LED 1개
WS2818	RGB/RGBW	외부 IC	5050	12V/24V	3/6 LED
TM1914	흰색/RGB	외부 IC	5050	12V/24V	3/6 LED
WS2814	RGBW	외부 IC	5050	12V/24V	3/6 LED

DMX512 LED 스트립

DMX512 LED 스트립은 다른 어드레서블 LED 스트립과 달리 더욱 지능적이며 DMX 시스템에 연결하여 추격, 달리기, 애니메이션 등 다양한 효과를 사용자 지정 가능한 패턴과 색상으로 제어할 수 있다는 점에서 다릅니다.

픽셀에 장애가 발생해도 신호 전송에는 영향을 미치지 않으며 다른 픽셀은 정상적으로 작동할 수 있습니다.

1. 24V: 양극선

2. PI/PO: 주소 프로그래밍

3. A: 디지털 회선

4. B: 디지털 회선

5. GND: 음극선

5핀 DMX512	색상 지원	IC 유형	LED 유형	전압 지원	IC 제어 장치
TM512AC	RGB/RGBW	외부 IC	5050	5V/12V/24V	1/3/6 LED
UCS512C	RGB/RGBW	외부 IC	5050	5V/12V/24V	1/3/6 LED

LED 스트립에서 위의 표시를 발견하면 스트립을 주소 지정할 수 있으며 다양한 모드로 제어할 수 있다는 뜻입니다.

특정 제품에 대해 더 자세히 알고 싶으시다면 여기를 클릭하세요.

어드레서블 LED 스트립은 어떻게 작동하나요?

어드레서블 LED 스트립을 실행하려면 몇 가지 주요 구성 요소가 필요합니다:

1. 어드레서블 LED 스트립(SPI/DMX)

2. 컨트롤러(SPI/DMX)

3. 전원 공급 장치(DC5V/12V/24V)

어드레서블 스트립의 IC 칩은 LED 컨트롤러로부터 디지털 신호 데이터를 수신한 다음 각 LED에 제어 명령을 전송합니다.

IC는 하나 또는 여러 개의 LED를 제어할 수 있으며, 각 IC에 서로 다른 제어 명령을 전송하여 인접한 IC 제어 영역의 LED에 서로 다른 색상과 밝기 레벨을 적용하여 복잡한 조명 효과를 구현할 수 있습니다.

올바른 어드레서블 LED 스트립을 선택하는 방법은?

올바른 어드레서블 LED 스트립을 선택하는 것은 특정 요구 사항과 용도에 따라 다릅니다. 어드레서블 LED 스트립을 선택할 때 고려해야 할 몇 가지 요소는 다음과 같습니다:

전압: 어드레서블 LED 스트립은 5V, 12V, 24V 옵션으로 제공됩니다. 저전압(5V)은 일반적으로 짧은 스트립이나 단일 LED 프로젝트에 사용되며, 고전압(12V, 24V)은 전압 강하를 줄이는 데 도움이 되므로 장시간 작동하는 데 더 적합합니다.

LED 밀도: LED 밀도는 스트립의 미터당 LED 수를 의미하며, 30 LED/m에서 144 LED/m 이상까지 다양합니다. LED 밀도를 선택할 때는 LED 스트립의 용도 및 환경을 고려해야 합니다. 예를 들어 좁은 공간에서 악센트 조명으로 스트립을 사용하는 경우 낮은 LED 밀도로도 충분할 수 있습니다. 주 조명이나 넓은 공간에서는 더 높은 LED 밀도가 더 적합할 수 있습니다.

색상 유형: 어드레서블 LED 스트립의 색상을 선택할 때는 조성하려는 분위기와 조명의 용도를 고려하는 것이 중요합니다. 색상에 따라 어드레서블 LED 스트립은 여러 가지 유형으로 제공됩니다. 가장 일반적인 유형은 다음과 같습니다:

단색: 흰색, 빨간색, 녹색, 파란색 등 한 가지 색상만 생성합니다.

o RGB: 빨강, 초록, 파랑 색상을 방출할 수 있으며, 이를 조합하여 다양한 색상을 연출할 수 있습니다.

o RGBW: RGB 색상 외에 순수한 흰색을 생성할 수 있습니다.

o RGBWW: RGB 색상 외에 웜 화이트 및 쿨 화이트 LED가 모두 장착되어 있습니다.

어드레서블 LED 스트립을 절단할 수 있나요?

예, 주소 지정이 가능한 LED 스트립을 절단할 수 있지만 절단 후에도 스트립의 기능이 유지되도록 하려면 몇 가지 중요한 사항을 염두에 두어야 합니다.

어드레서블 LED 스트립에는 일반적으로 스트립에 선으로 표시되거나 때로는 가위 아이콘이 있는 지정된 절단 지점이 있습니다. 절단 장치는 하나의 IC가 제어하는 LED의 수와 밀접한 관련이 있으며, 일반적으로 IC당 1개, 3개 또는 6개의 LED를 제어합니다. 따라서 LED 1개, 3개 또는 6개의 LED를 절단할 수 있습니다. 커팅 유닛이 하나의 LED인 어드레서블 스트립을 개별 어드레서블 LED 스트립이라고도 합니다.

요약하자면 어드레서블 LED 스트립은 다용도성, 사용 편의성 및 광범위한 애플리케이션으로 인해 점점 더 인기를 얻고 있습니다. 프로젝트에 적합한 어드레서블 LED 스트립을 선택할 때는 IC 유형, LED 색상, 스트립 연결 길이, LED 컨트롤러 및 드라이버와 같은 요소를 고려하는 것이 중요합니다. 시간을 들여 프로젝트의 요구 사항을 이해하고 고품질 구성 요소를 선택하면 기대치를 충족하고 아름다운 맞춤형 조명 효과를 제공할 수 있습니다. 궁금한 점이 있으면 문의하세요, 영업 엔지니어에게 문의하세요.!
