Sistema de escurecimento Casambi: controle inteligente para luzes de tiras de LED

A iluminação LED revolucionou a indústria de iluminação, criando condições de mercado totalmente novas. O Bluetooth Low Energy (BLE) é um protocolo otimizado para iluminação inteligente. O Casambi Dimming System é um sistema de controle de iluminação inteligente baseado em Bluetooth que oferece uma solução de controle de iluminação conveniente e confiável.

Combinando exclusivamente a comunicação de baixa potência com o amplo suporte a smartphones, o sistema de escurecimento Casambi apresenta uma alternativa intrigante a outros protocolos de comunicação como ZigBee e WiFi. Ele também pode se integrar a outras tecnologias para tornar a iluminação inteligente ainda mais inteligente.

As seções a seguir detalham como o Casambi funciona e o guiará na configuração de faixas de luz LED, ajudando você a criar experiências de iluminação personalizadas sem esforço.

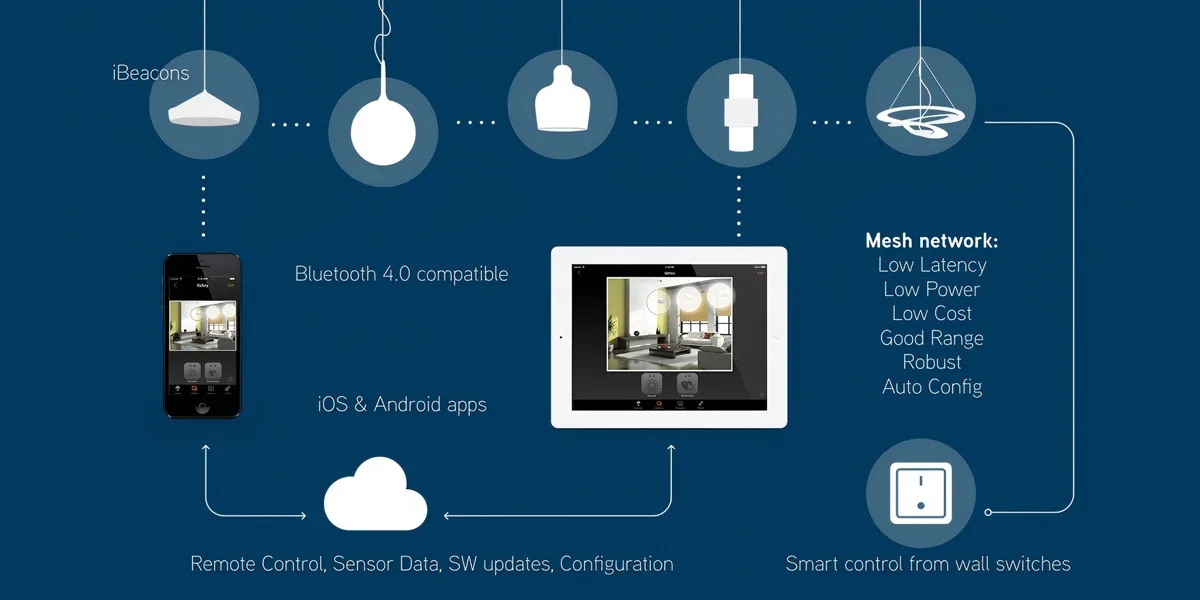

O que é o sistema de escurecimento Casambi?

O sistema de escurecimento Casambi é um sistema de controle de iluminação inteligente baseado em bluetooth.

1. Configuração do dispositivo

A primeira etapa na configuração do sistema de escurecimento Casambi é instalar e configurar as luzes. Cada luminária requer um módulo Casambi, que incorpora um chip Bluetooth e um circuito de escurecimento. Uma vez instaladas, as luzes formam automaticamente uma rede Bluetooth – a rede Casambi – permitindo o controle sem fio por meio do aplicativo Casambi em um smartphone ou tablet.

2. Estabelecimento e gerenciamento de rede

A rede Casambi opera como um sistema ponto a ponto, onde cada luminária pode funcionar como um nó de retransmissão de sinal, expandindo a cobertura. Os usuários gerenciam e controlam a rede por meio do aplicativo Casambi em seus dispositivos inteligentes. Este aplicativo verifica as redes Casambi próximas, exibe-as no dispositivo e permite que os usuários ingressem nas redes selecionadas.

3. Recursos de controle de iluminação

Os usuários podem controlar e ajustar a iluminação por meio de telefones celulares ou computadores. Por meio do aplicativo Casambi, os usuários podem controlar individualmente o brilho, a temperatura da cor e a cor de cada luminária. Além disso, os usuários podem criar diferentes cenas de iluminação e alternar entre elas com um único toque para atender a várias necessidades.

4. Controle inteligente

O sistema de escurecimento Casambi é compatível com protocolos como DALI e 0-10V, com suporte a recursos inteligentes, como on/off agendado, detecção de movimento e detecção de ocupação. Os usuários podem programar as luminárias para ligar/desligar automaticamente em horários específicos ou ajustar o brilho com base nos dados dos sensores de luz.

5. Compatibilidade e escalabilidade

O sistema de escurecimento Casambi suporta a expansão e atualizações do sistema. Os usuários podem adicionar mais acessórios conforme necessário e integrá-los à rede Casambi existente. Além disso, a Casambi libera regularmente atualizações do sistema para apresentar novos recursos e aprimorar a experiência do usuário.

Principais vantagens do sistema de escurecimento Casambi

• instalação sem fio: Utilizar a conectividade Bluetooth elimina modificações complexas da fiação. Permite a criação de uma solução totalmente funcional de controle de iluminação inteligente com custos mínimos de hardware e implantação, tornando-o ideal para a adaptação de edifícios existentes. Simplifica a instalação, economizando tempo e despesas.

• alta compatibilidade: Suporta protocolos de escurecimento DALI, 0-10V e PWM. Permite o controle de escurecimento mais inteligente, claro e simples. Oferece uma precisão de escurecimento e ajuste de cores superiores, permitindo um controle preciso sobre a temperatura da cor e variações de matiz.

• Gestão centralizada: Integra-se perfeitamente com os sistemas Casambi e opera com os dispositivos Dali e KNX. Suporta distâncias de transmissão de até 40 metros para controle remoto de iluminação.

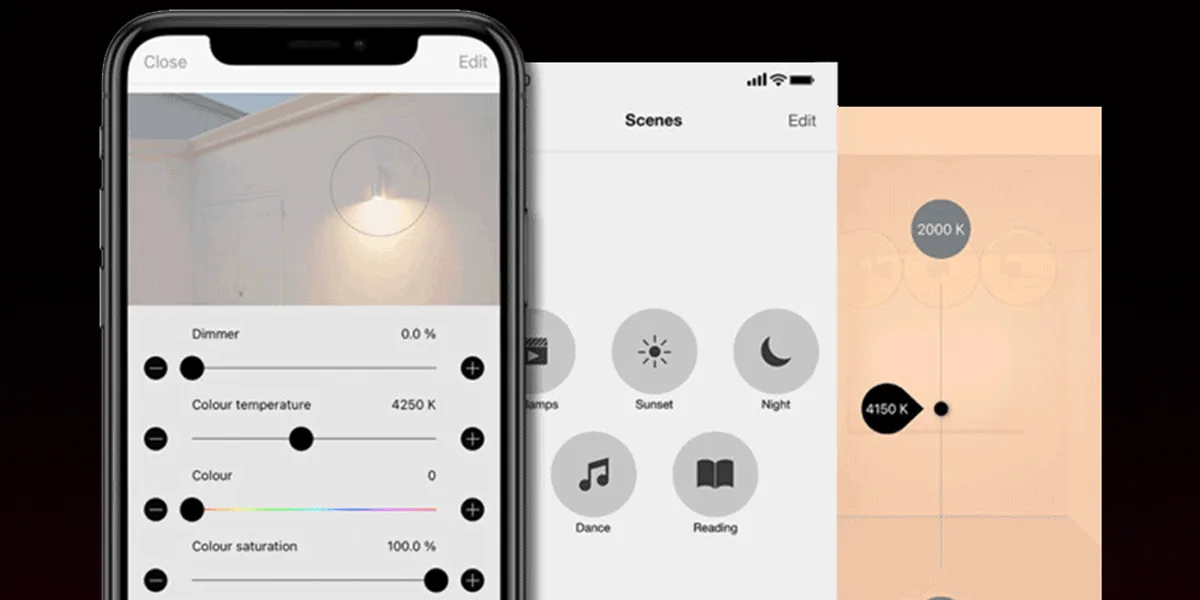

• escurecimento preciso: oferece uma precisão aprimorada de escurecimento e ajuste de cores, garantindo um controle preciso sobre a temperatura de cor e as mudanças de matiz. Suporta 0-100% Deep DIMMMING com ajuste de cores personalizável para ajuste preciso da luz. A precisão da corrente permite o escurecimento a partir de 1mA, com níveis de escurecimento tão baixos quanto 0,1%, atendendo aos requisitos de controle de luz exigentes.

• Operação visual: Personalize a lógica de controle de iluminação por meio do aplicativo Casambi, incluindo transições de brilho, configuração de zona rápida e intertravamento em rede, permitindo controle remoto, monitoramento e registro de dados.

• Atualizações de software: A CASambi faz atualizações do sistema over-the-air para manter suas luzes atuais. Essas atualizações simplificam a manutenção e reduzem os custos, garantindo a conformidade com novos padrões para uma vida útil estendida do sistema e um desempenho ideal.

• Aplicações versáteis: Adequado para diversos ambientes, incluindo aplicações de arquitetura, residencial, hotelaria, comercial e horticultura.

Como controlar as luzes de tiras de LED com Casambi?

Fitas de LED Normalmente operam com energia de 12 V/24 V DC e exigem um driver dedicado para conexão. O controlador Casambi se comunica diretamente com o driver Strip Light por meio do módulo Bluetooth 5.2.

Os usuários podem obter um escurecimento perfeito (precisão 0-100%) para tiras monocromáticas e controle preciso sobre 16 milhões de cores para tiras RGB usando apenas um aplicativo móvel. O sistema possui memória de cena e programação para faixas de luz, permitindo configurações predefinidas para até 7 cenas de iluminação. Um único gateway gerencia 250 nós, cobrindo 300㎡ sem fiação. Ele suporta compatibilidade com drivers 0-10V, PWM e DALI. Sua abordagem inteligente sem fio simplifica o controle de zonas eficiente para espaços comerciais e integração de automação residencial.

Abaixo estão os métodos comuns de conexão de fiação de dispositivos Casambi para tiras de luz LED padrão, fornecidas para referência!

1. Método de conexão de tiras de LED de cor única

As tiras de cor única suportam escurecimento de 0-10V/PWM e escurecimento de alta tensão TRIAC. Quando combinado com fontes de alimentação de escurecimento de 0 a 10 V ou PWM, use uma fonte de alimentação com um módulo de escurecimento Casambi integrado. Ajuste o brilho e a cor por meio do smartphone ou controlador, com 5 cenas de brilho predefinidas disponíveis.

2. Método de conexão com tiras de LED de duas cores

As tiras de duas cores também suportam o escurecimento de 0-10 V/PWM usando uma fonte de alimentação dupla dedicada para ajuste da temperatura da cor. Conecte a fonte de alimentação ao módulo de escurecimento Casambi, garantindo compatibilidade com o cátodo comum ou a fiação do ânodo comum. Ajuste a relação de luz fria para quente (por exemplo, 3000K-6000K) ou modos de cena predefinidos por meio do controle deslizante.

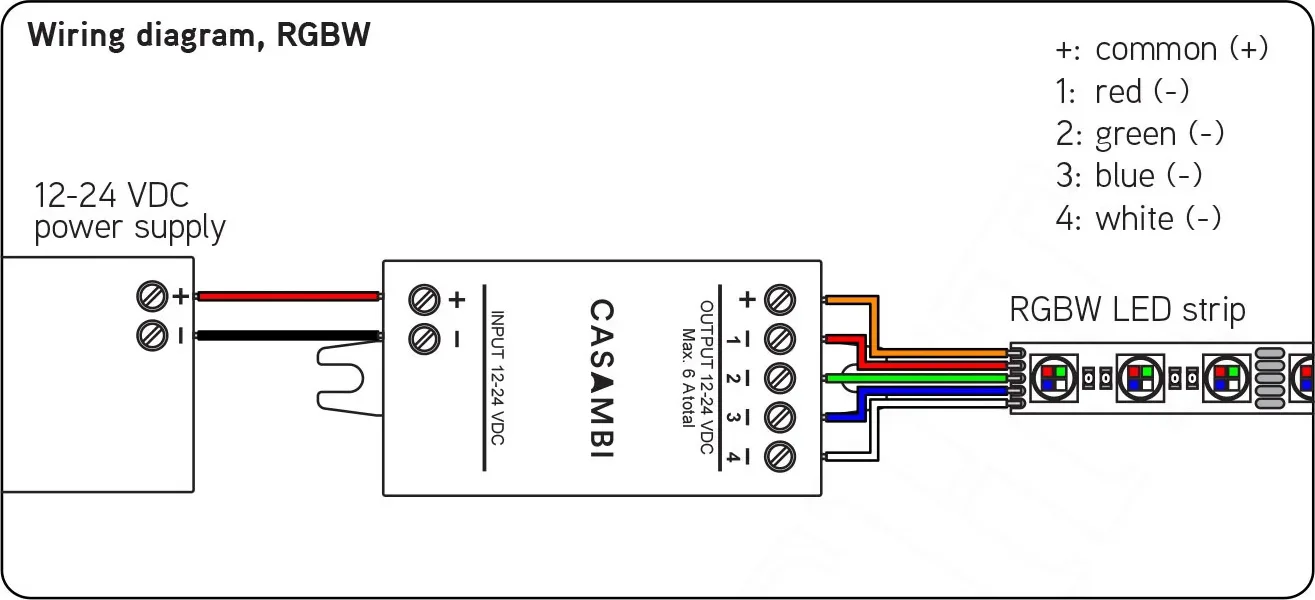

3. RGB/RGBW Método de conexão de tiras de LED

Suporta controle de canal RGBW independente com um controlador RGB/RGBW. A corrente de saída de cada canal é ajustável individualmente (50-200mA), permitindo um ajuste de precisão de 16 milhões de cores nos modos logarítmicos lineares/logarítmicos/otimizados.

Permite o ajuste de corrente ±50% por canal e divide as tiras em 4 grupos de controle independentes. Troca de dados via protocolo Bluetooth GATT.  Os comandos de controle de núcleo incluem o seguinte:

Formato de comando de controle RGB

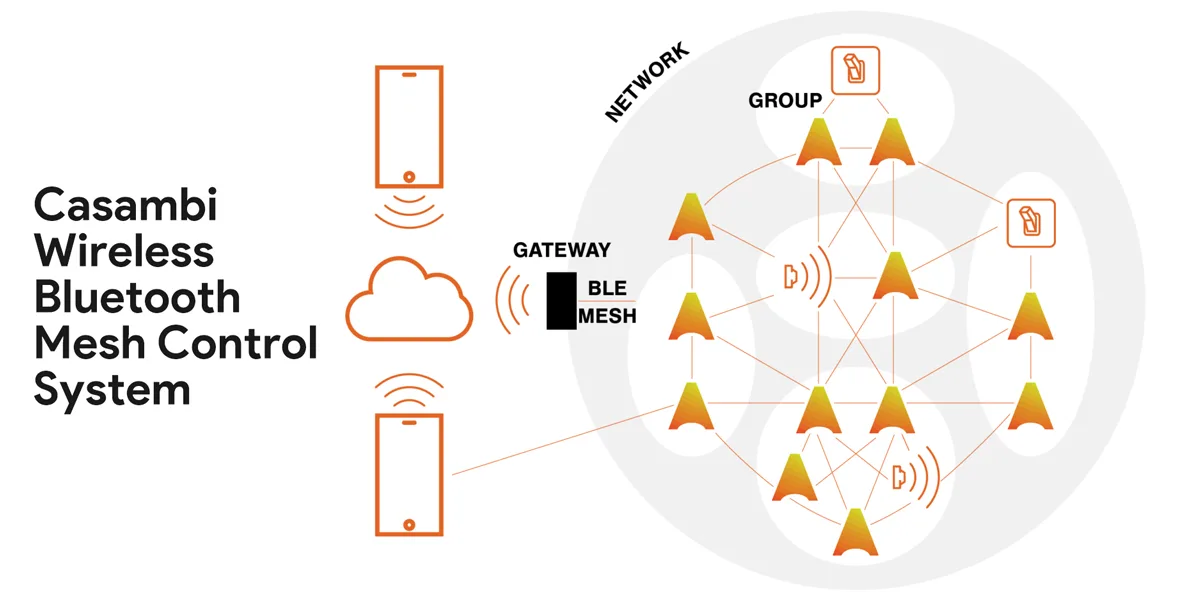

4. Método de controle de rede

Comparado às soluções tradicionais de controle com fio DMX512 ou PWM, a Casambi oferece suporte à rede de malha bluetooth. Um único gateway pode conectar mais de 250 dispositivos, eliminando problemas de fiação. Os testes de campo demonstram cobertura total do sinal em 300㎡ espaços comerciais.

Utilizando o protocolo Bluetooth 5.2 com um design de circuito anti-interferência, o mecanismo de salto de frequência de 2,4 GHz evita efetivamente os conflitos de sinal com o WiFi e outros dispositivos. A integração total no ecossistema Casambi permite a conexão com luminárias compatíveis com Casambi. Configure os parâmetros do sensor e personalize as sequências de iluminação por meio do aplicativo Casambi para criar cenários de iluminação inteligente totalmente automatizados.

Os sensores podem formar redes interconectadas. Quando o movimento aciona a detecção, as luzes dentro do grupo acendem automaticamente. A detecção precisa de sinais de respiração humana mantém uma iluminação constante dentro do grupo. Na partida, a iluminação desliga automaticamente. Suporta controle de luz adaptativo: ajusta automaticamente o brilho com base nos níveis de luz ambiente, garantindo uma iluminação confortável e consistente 24 horas por dia.

O sistema Smart Casambi é um sistema de controle de iluminação inteligente baseado em bluetooth, funcionando como um "controle remoto inteligente" para suas luzes. Por exemplo, enquanto relaxa no sofá, ajuste o brilho com o telefone. Esqueceu de desligar as luzes ao sair? Desligue todos eles remotamente com um toque. Crie diversas cenas de iluminação como “Coming Home”, “Entretenting” ou “Film Noite” – imagine as luzes do corredor acendendo automaticamente enquanto você abre a porta, as cortinas se abrem e tocam música.

Considerações sobre a instalação de Casambi

O Casambi simplifica a instalação para uma configuração eficiente, razão pela qual muitos a escolhem. Funciona conectando luzes a uma rede sem fio, eliminando a necessidade de novos cabos e suportes, permitindo uma configuração rápida. Lembre-se dos seguintes pontos durante a instalação:

• Estabilidade do sinal bluetoo: Certifique-se de que o local de instalação esteja livre de interferências eletromagnéticas fortes, como estruturas metálicas grandes ou equipamentos de alta tensão. A faixa efetiva do Bluetooth é ≤80 metros. Se os dispositivos ficarem offline, verifique se o roteador ativou a filtragem do Bluetooth Mac ou tente reiniciar o módulo.

• Compatibilidade de energia: As luminárias devem corresponder às especificações de tensão do módulo de escurecimento Casambi (por exemplo, 220 V ou CC de baixa tensão) para evitar sobrecarga ou operação de subtensão.

• Método de fiação: Para tiras de temperatura de duas cores com configurações comuns de cátodo/ânodo comum, conecte-se corretamente ao módulo. Fiação incorreta pode causar falhas no controle. Use fio de cobre com uma área de seção transversal ≥1,5 mm² e evite o comprimento excessivo do cabo (recomendado ≤30 metros) para evitar atenuação do sinal.

• fundamentação: Aterre o corpo do módulo usando um fio de duas cores verde-amarelo (resistência ≤10Ω) para evitar interferências eletrostáticas.

• Atualizações da versão: Atualize o módulo para a versão mais recente por meio do aplicativo para resolver problemas de compatibilidade conhecidos.

• permissões de rede: Conceda permissões de rede Bluetooth e do aplicativo durante a configuração inicial para garantir a descoberta do dispositivo.

• Proteção contra umidade e poeira: Para instalações externas, selecione módulos com classificações de proteção IP65 ou superiores. Aplique juntas de vedação em ambientes úmidos.

• design de dissipação de calor: Mantenha uma folga ≥5 cm ao redor do módulo para evitar a degradação do desempenho em altas temperaturas (>60°C).

• Controle a latência: Reduza o número de dispositivos conectados simultaneamente (recomendado ≤50) para otimizar a carga da rede.

Resumo

O sistema de escurecimento Casambi permite um controle inteligente de iluminação e ajustes por meio da tecnologia Bluetooth. Oferece não apenas uma operação conveniente, mas também oferece suporte a recursos inteligentes e expansão do sistema. Isso torna o Casambi uma das opções ideais para o controle moderno da iluminação.

Seja para iluminação residencial ou comercial, o sistema de escurecimento Casambi atende às necessidades do usuário. A evolução da tecnologia Casambi promete experiências de iluminação cada vez mais confortáveis e personalizadas. Ele simplifica as aplicações internas, elimina a complexidade da religação e torna a integração de iluminação inteligente mais rápida e eficiente do que nunca.
