Sinais de letras LED com iluminação frontal e retroiluminada vs halo-iluminado: um guia do comprador para custos, construção e aplicativos

A escolha entre os sinais de letras LED iluminados com iluminação frontal, com iluminação traseira e halo afeta mais do que a aparência do sinal. A direção da iluminação muda sua construção, visibilidade, requisitos de montagem, layout de LED, necessidades de manutenção e custo total do projeto.

Letras iluminadas na frente iluminam-se por meio de uma face translúcida para uma forte visibilidade de longa distância. Letras iluminadas com halo - também chamadas de canal reverso ou letras comumente retroativas - usam uma face sólida e projetam luz na parede atrás delas. Letras com iluminação combinada produzem iluminação facial e um halo traseiro.

Neste guia, comparamos sua aparência, construção, aplicativos, drivers de custo, especificações de LED, montagem e manutenção. Também explicamos o que os compradores profissionais devem incluir em um RFQ e verificamos antes de aprovar a produção.

resposta rápida

As letras LED com iluminação frontal são a melhor escolha para o máximo brilho, visibilidade de longa distância e sinalização de vitrine econômica. Letras com iluminação halo ou reversa são melhores para a marca premium arquitetônica, desde que a parede de montagem seja lisa e reflexiva. Escolha letras com iluminação combinada quando for necessário um halo de face brilhante e traseiro, mas espere custos mais altos de fabricação, fiação, instalação e manutenção.

Letras LED com iluminação frontal e retroiluminada vs halo: comparação rápida

A principal diferença é onde a luz sai da letra. No entanto, essa escolha também afeta o material da face, os requisitos da parede, a visibilidade, a montagem, a manutenção e o custo da cotação.

CONSIDERA A COM	letras com iluminação frontal	Letras retroiluminadas/alojadas	letras com iluminação combinada
direção da luz	para a frente através da face da letra	para trás na superfície de montagem	Avançar através do rosto e para trás na parede
Construção típica	Rosto translúcido com retornos fechados e LEDs internos	Face de metal sólido e retornos com uma área de iluminação traseira clara ou aberta	Face frontal translúcida e um sistema de iluminação traseira separado
Efeito visível	Cara de letra brilhante e iluminada	Halo suave em torno de um rosto não iluminado	Rosto iluminado com halo traseiro
Aparência diurna	Cor da marca e forma da letra permanecem proeminentes	O acabamento em metal sólido cria uma aparência arquitetônica premium	Rosto de marca visível com construção dimensional de metal
visibilidade de longa distância	Geralmente a opção mais forte	Melhor para uma visualização próxima a média; o halo se torna menos definido à distância	Visibilidade de rosto forte com profundidade visual adicional
dependência de parede	Baixa	Alta - a parede reflete e molda a auréola	Médio—a frente permanece visível mesmo se o halo estiver enfraquecido
Melhor superfície de montagem	Adequado para as fachadas mais bem preparadas	Superfícies lisas, de cor clara e não brilhantes proporcionam o halo mais previsível	Superfícies lisas são preferidas para um brilho traseiro uniforme
Montagem típica	Montagem direta, pista ou via-fio	Montado em pinos com espaço de afastamento controlado	Montagem direta/prego ou pista com dois layouts de iluminação
arranjo led	Os módulos enfrentam a frente translúcida	Módulos voltados para a parede atrás da carta	Layouts de LED separados na frente e na traseira
Complexidade da fiação	mais baixo dos três	Moderado	A iluminação frontal e traseira pode exigir circuitos separados
Custo relativo de fabricação	Geralmente mais baixo	Geralmente mais alto devido à fabricação de metal e montagem de afastamento	Geralmente mais alto porque combina dois sistemas de iluminação
consideração de manutenção	A remoção de rosto pode fornecer acesso ao módulo	A remoção de cartas ou acesso traseiro pode ser necessária	Dois layouts de iluminação e circuitos aumentam a complexidade do serviço
Aplicativos típicos	Vitrines, shopping centers, QSRs e marca na estrada	Hotéis, escritórios corporativos, varejo de luxo e logotipos de recepção	Lojas emblemáticas, showrooms de automóveis e projetos comerciais de alto impacto
Escolha quando	Visibilidade e controle de custos são prioridades	A aparência premium é mais importante que o brilho máximo	O projeto requer o máximo impacto visual dia e noite

Nota da terminologia: Em projetos de letras de canal, “acesos de halo”, “iluminado reverso” e “canal reverso” normalmente descrevem a mesma construção de iluminação traseira. “Back-Lit” também é comumente usado para isso, embora os fornecedores possam aplicar esse termo de forma mais ampla. Os compradores devem confirmar a direção da luz, o material da face, a construção traseira e o desenho de montagem antes de fazer o pedido.

O custo, o brilho, a quantidade do módulo e a dificuldade de instalação mostrados aqui são comparações relativas. Os valores finais dependem das dimensões da letra, largura do traçado, profundidade de retorno, materiais, modelo de LED, superfície de montagem, quantidade do pedido e local de instalação.

O que é um sinal de letra LED com iluminação frontal

Um sinal de letra LED com iluminação frontal é uma letra de canal iluminada com uma face translúcida que brilha para fora, iluminada por módulos de LED montados dentro da cavidade da letra atrás da face.

O rosto é tipicamente de 3 mm (⅛″) acrílico fundido, escolhido porque difunde a luz em vez de deixá-la passar direto. Atrás dele fica o retorno (parede lateral da letra), enquanto o interior contém uma grade de módulos de LED colados à base da lata. Os módulos são organizados em linhas e colunas, não como uma única faixa, e são espaçados para que suas vigas se sobreponham antes de alcançar a face.

A sobreposição adequada de feixe cria uma folha uniforme de luz. O espaçamento ruim produz pontos de acesso, onde pontos brilhantes aparecem abaixo de cada módulo com espaços mais escuros entre eles. (A engenharia por trás desse espaçamento é abordada em "O que a iluminação LED vai dentro de cada tipo?" abaixo.)

Letras com iluminação frontal são a escolha preferida quando os sinais devem permanecer legíveis à luz do dia e legíveis à distância. A face brilhante carrega a cor e a forma diretamente da marca, de modo que as letras permanecem reconhecíveis, independentemente de os LEDs estarem ligados ou apagados. Isso os torna a escolha padrão para vitrines, fachadas de alto tráfego e qualquer sinal que tenha um desempenho igualmente bom durante o dia e após o anoitecer.

Para acabamentos, cores de rosto e opções de tamanho, consulte nosso letras iluminadas led sinais página.

O que é um sinal de letra LED de halo-lit (canal reverso)?

Um sinal de letra LED iluminado por halo é uma letra de canal reverso com um rosto opaco que projeta luz para trás na parede, criando um contorno de halo brilhante ao redor da letra.

Sua construção é o oposto de uma letra com iluminação frontal. A face é de metal sólido, tipicamente de alumínio ou aço inoxidável, enquanto o retorno volta para a parede e deixa a parte traseira aberta. Módulos de LED ou tiras são montados dentro do traseiro aberto, voltado para a superfície de montagem em vez do visualizador.

Como o rosto de metal bloqueia toda a luz para a frente, nada na própria carta brilha. O efeito visível vem inteiramente da luz refletida ao redor das bordas. “Back-Lit” é o nome comum para este estilo, enquanto os termos precisos são de canal reverso ou halo-iluminado.

A distância de afastamento, criada pela montagem de espaçadores ou pinos, é tipicamente de 38 a 50 mm (1,5 a 2 pol) e é a variável mais importante que um fabricante controla. Um afastamento mais curto cria um halo mais apertado e nítido, enquanto um afastamento mais longo espalha a luz para um brilho mais amplo e suave. Se a lacuna for muito curta, os pontos individuais do LED podem se tornar visíveis. Se for muito longo, o halo se torna fraco e difuso.

Como a iluminação do halo depende inteiramente da luz refletida, a superfície de montagem importa tanto quanto a própria letra. Uma parede lisa e colorida reflete o halo de forma limpa, enquanto as paredes escuras absorvem as superfícies claras e fortemente texturizadas, como pedra áspera, tijolo profundo ou estuque espalhados em um contorno irregular. Isso deve ser confirmado antes que as letras sejam projetadas, não durante a instalação.

Letras iluminadas por halo terno, marca premium, discreto. Seu rosto de metal limpo parece refinado durante o dia, enquanto o halo oferece um forte impacto noturno. Eles são comumente usados em interiores de luxo, lobbies corporativos e vitrines conscientes da marca, onde distâncias de visualização mais próximas favorecem uma aparência arquitetônica em detrimento da legibilidade máxima de longa distância.

Para os módulos LED projetados especificamente para este aplicativo de luz refletida, consulte nosso Módulo LED retroiluminado intervalo.

Qual iluminação LED entra em cada tipo?

O estilo de iluminação determina o layout do LED e o layout do LED determina a escolha do módulo, o espaçamento e a tensão. Para ver mais amplas como as letras de letreiros iluminadas são acesas em geral, consulte nosso guia sobre O que a iluminação LED é usada dentro de letras de letreiros iluminadas.

As letras com iluminação frontal usam módulos de LED dispostos na parte de trás da letra e direcionados para a face translúcida. Uma opção adequada para sinalização é o SMD2835-3LED-0.9W UTX358B Series, um módulo DC12V, IP67 com três LEDs SMD2835, uma lente de 160°, RA > 80 e até 90 lm de saída para as variantes de luz branca listadas. Sua lente larga ajuda a luz dos módulos adjacentes a se sobreporem, mas o espaçamento final do módulo ainda deve ser determinado a partir da profundidade da letra, largura do traçado, material da face e brilho necessário.

Verificação do comprador: Não aprove uma cotação que indique apenas “módulos de LED”. Solicite o modelo exato do módulo, tensão, potência, temperatura da cor, contagem do módulo, desenho do layout, classificação do IP e carga total conectada.

As letras com iluminação halo (canal reverso) usam módulos ou tiras montadas nas costas abertas e voltadas para a parede, geralmente SMD2835-2LED-0.6W (UTX357B). Como não há face iluminada, o controle do hotspot é menos importante do que manter uma saída uniforme ao redor do perímetro, de modo que o halo permanece uniforme em vez de manchas.

As letras combinadas usam dois layouts de iluminação separados: uma grade frontal e uma corrida de halo traseiro. Estes operam em circuitos separados para que cada sistema possa ser controlado de forma independente.

Tensão e letras longas

Os módulos UTX358B e UTX357B mencionados neste guia são produtos DC12V. Sua corrente nominal do módulo é de aproximadamente 75 mA para um módulo de 0,9 W e 50 mA para um módulo de 0,6 W, calculado a partir da potência ÷ voltagem.

Letras longas não devem ser alteradas automaticamente para 24 V, a menos que um módulo compatível de 24 V tenha sido selecionado. A queda de tensão em um sistema de 12 V deve ser controlada por meio de um tamanho adequado, correntes de módulos mais curtos, alimentação paralela, posicionamento correto do fornecimento de energia e conformidade com as especificações máximas dos módulos por rede do fabricante. Nunca conecte um módulo DC12V diretamente a uma fonte DC24V.

consistência de cor

A série de produtos UTX358B usa 3 etapas de macadam colorido para limitar a variação visível da cor entre os módulos de LED branco. Isso é especialmente importante em letras com iluminação frontal, onde módulos com cromaticidade inconsistente podem fazer com que as diferentes áreas da face acrílica pareçam mais quentes ou mais frias.

A consistência das cores e a renderização de cores são especificações separadas: SDCM em 3 etapas Descreve a consistência da cromaticidade entre os módulos, enquanto ra >80 Descreve a precisão com que a luz renderiza as cores. Os compradores devem especificar o CCT e a tolerância de binning necessários e evitar misturar lotes de produção na mesma face de sinal.

Classificação de IP, ambiente e vida útil

Os módulos UTX358B e UTX357B mencionados neste guia são listados como IP67. Esta classificação se aplica ao módulo LED, não automaticamente à letra do canal preenchida. Conectores, entradas de cabo, fontes de alimentação, costuras de letras e penetrações de instalação também devem ser protegidos para que o sistema completo resista à exposição externa.

IP67 indica proteção contra poeira e imersão temporária em água sob condições de teste especificadas. Ele não confirma por si só a resistência à corrosão do sal, exposição ao ultravioleta, produtos químicos ou lavagem de alta pressão. Os projetos costeiros também exigem classes metálicas adequadas, acabamentos superficiais, acessórios para fiação e proteção contra corrosão.

As páginas de produtos descrevem esses módulos como tendo baixa luminosidade e uma vida útil mais longa, mas não publicam um resultado de teste L70 na página. Uma reivindicação fixa de “50.000 horas a L70” deve, portanto, ser usada apenas se a Signliteld for fornecer a folha de dados aplicável ou o relatório de teste. Os compradores devem solicitar a base de vida nominal, limites de temperatura operacional, período de garantia e disponibilidade de peças de reposição na cotação.

Tipo de sinal	layout de led	Módulo (real)	Watt	Tensão	irradiar	IP
iluminado	Grade em toda a base da lata, de frente para o acrílico	SMD2835-3LED-0.9W (UTX358B)	0,9 W	DC12V	160°	IP67
Halo-iluminado (reverso)	Módulos nas costas abertas, parede virada	SMD2835-2LED-0.6W (UTX357B)	0,6 W	DC12V	160°	IP67
combinação	Grade frontal + halo traseiro, circuitos separados	UTX358B + UTX357B	0,6–0,9 W	DC12V; layouts separados	160°	IP67

O passo do módulo e o espaçamento por letra em mm variam com a profundidade da letra e são definidos na produção.

Para ver os módulos projetados para cada aplicação, consulte nosso Módulo LED retroiluminado e Módulo LED com iluminação lateral páginas.

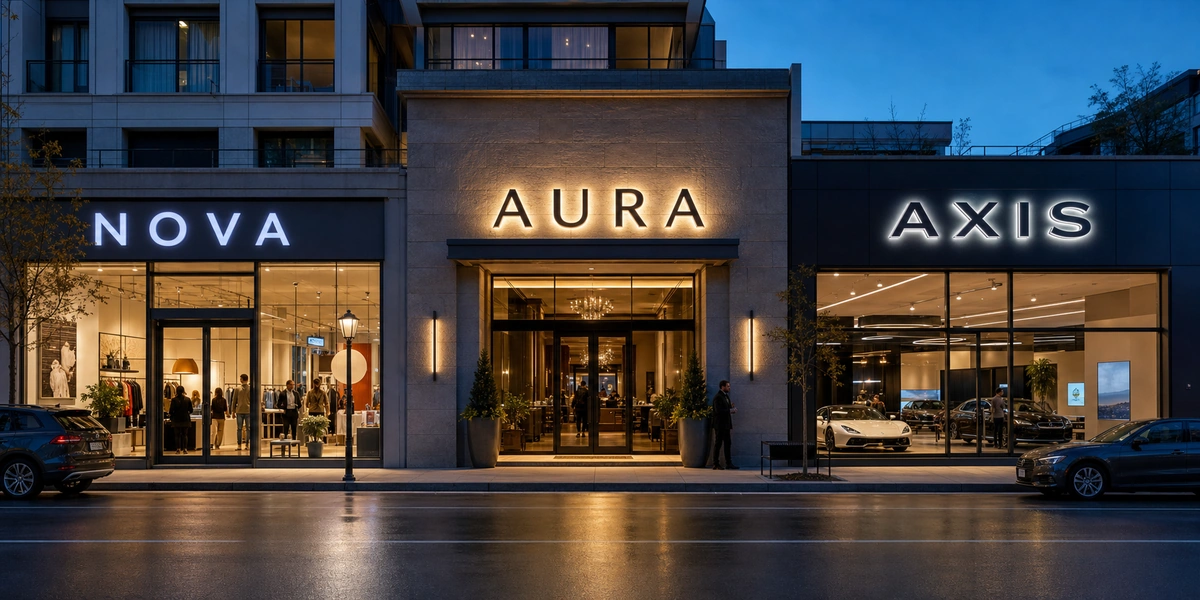

Qual tipo de letra de LED se adapta a cada aplicação comercial?

A indústria por si só não determina o tipo de letra correto. A distância de visualização, o material da fachada, a luz ambiente, os requisitos do proprietário, as horas de operação, o posicionamento da marca e o acesso à manutenção podem alterar a recomendação. As opções a seguir devem ser tratadas como pontos de partida do projeto em vez de regras fixas.

Aplicação do projeto	Escolha inicial típica	Motivo da compra	Confirme antes de fazer o pedido
Loja de varejo voltada para a estrada	iluminado	O rosto iluminado preserva o formato completo da letra e a cor da marca para identificação diurna e de longa distância	Visualização da distância, altura da letra permitida, cor do rosto, critérios de placa do proprietário e restrições de pista
Restaurante ou QSR	Iluminado na frente ou combinação	A iluminação frontal suporta o reconhecimento da marca; um halo traseiro pode adicionar impacto noturno, onde o tráfego noturno justifica o custo extra	Horário de funcionamento, luz ambiente envolvente, circuitos separados dianteiros/traseiros separados e acesso ao driver
fachada ou recepção do hotel	alucinante	Uma face de metal sólida e um brilho refletido criam uma aparência arquitetônica contida em distâncias de visão mais próximas	Cor e textura da parede, acabamento em metal, CCT, distância do afastamento e uma amostra noturna
lobby corporativo	alucinante	A iluminação interna controlada e a visão fechada permitem que o halo e o acabamento metálico permaneçam visíveis sem uma face intensamente iluminada	Refletância da parede, rota de fiação oculta, necessidade de escurecimento e acesso ao serviço
Centro comercial multilocatário	iluminado	A iluminação frontal padronizada oferece a cada locatário a marca reconhecível e é mais fácil de controlar por meio de um programa de sinais	Manual do inquilino, cores de rosto permitidas, profundidade de retorno, método de montagem e restrições de brilho
Concessionária de automóveis ou loja principal	combinação	A face iluminada suporta a visibilidade da distância, enquanto o halo traseiro adiciona profundidade e apresentação noturna de alto valor	Layouts de LED separados, carga total conectada, capacidade do driver, controles e acesso à manutenção
Fachada escura, pedra ou tijolo escuro	Mock-up com iluminação frontal ou halo	Superfícies ásperas e escuras podem absorver ou espalhar a luz traseira, tornando um halo especificado imprevisível	Amostra noturna em tamanho real, condição da parede, uniformidade de halo, ocultação de fiação e aprovação de montagem
Projeto ao ar livre costeiro	dependente de projetos	O estilo de iluminação é menos importante que a construção ambiental e a proteção contra corrosão	Grau de metal, tratamento de superfície, conectores, entradas de cabos, drenagem, caixa do motorista e condições de garantia

Nota de aquisição: Para cartas de halo-ilumina e combinadas, forneça ao fornecedor fotografias diurnas e noturnas sempre que possível. Um desenho de letra sozinho não pode mostrar como a superfície de montagem refletirá a luz traseira.

Veja mais instalações reais em nosso Galeria de aplicativos letras iluminadas por LED.

E as letras combinadas de frente + halo?

Uma letra de LED combinada usa dois sistemas de iluminação independentes: uma grade com iluminação frontal e uma corrida de halo traseiro, permitindo que o rosto e o halo de parede funcionem juntos ou de forma independente.

Os dois sistemas de iluminação são conectados como circuitos separados, geralmente em seus próprios drivers ou canais de saída, em vez de compartilhar um suprimento. Por operarem de forma independente, cada um pode ser comutado, escurecido ou colorido por conta própria. Você pode executar um rosto iluminado com um branco quente com um halo branco frio, escurecer a auréola enquanto mantém o rosto em plena saída ou desativar a camada totalmente. Este nível de controle não está disponível com uma letra de circuito único.

Dentro da letra, cada camada de iluminação usa um módulo compatível com sua finalidade. A grade frontal usa um módulo de saída superior, como o UTX358B (SMD2835, 3 LEDs, 0,9W) para criar uma face uniforme e brilhante de acrílico. O Halo Run usa um módulo de saída inferior, como o UTX357B (SMD2835, 2 LEDs, 0,6W) porque a luz de parede refletida requer menos intensidade do que uma face iluminada. Combinar cada módulo com sua aplicação mantém os dois efeitos de iluminação balanceados.

O trade-off é engenharia adicional. Dois layouts de iluminação exigem mais módulos, mais execuções de fiação, um orçamento de energia combinado maior e, geralmente, um controlador para gerenciar canais separados. Isso aumenta o custo em comparação com as letras com iluminação dianteira e com iluminação halo. Em troca, você obtém visibilidade máxima de dia e noite com um rosto totalmente legível e uma auréola de parede trabalhando juntos 24 horas por dia.

Planeje os canais e a energia de acordo. veja nosso Controlador de LED e Fonte de alimentação LED Páginas para combinar drivers e controles com uma compilação de duas camadas.

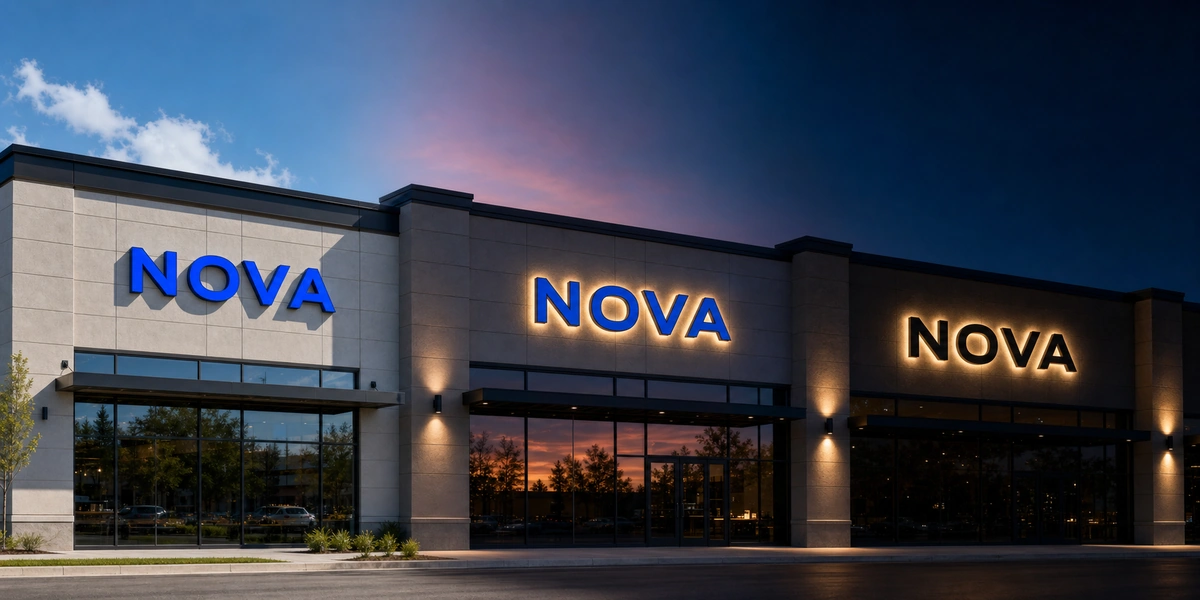

Visibilidade e legibilidade - dia x noite

As letras com iluminação frontal fornecem a legibilidade diurna mais forte, as letras iluminadas pela halo criam o efeito noturno arquitetônico mais forte e as letras combinadas fornecem ambos.

A legibilidade depende de dois fatores: como a letra funciona em diferentes condições de iluminação e altura das letras. O estilo de iluminação determina o primeiro, enquanto a altura da letra determina o segundo.

Durante o dia, as letras com iluminação frontal funcionam melhor. A face iluminada carrega a cor e a forma da marca, quer os LEDs estejam ligados ou apagados, permitindo que o sinal permaneça totalmente legível sob o sol pleno e visível a longas distâncias. As letras iluminadas por halo dependem de uma luz de parede refletida, que é dominada pela luz do dia, de modo que elas aparecem como letras de metal limpas sem uma auréola visível. As letras combinadas compartilham a vantagem diurna por causa de seu rosto iluminado.

Ao anoitecer, a diferença se torna menor. À medida que a luz ambiente diminui, o halo começa a aparecer, permitindo que letras com luz de halo e combinações ganhem presença visual, enquanto os rostos com iluminação frontal permanecem consistentemente brilhantes.

À noite, cada estilo cria uma experiência de visualização diferente. Uma face com iluminação frontal continua sendo a mais legível porque a superfície uniformemente iluminada mantém sua cor e forma em longas distâncias de visão. Letras iluminadas por halo produzem um brilho arquitetônico mais suave que se torna mais difícil de distinguir à medida que a distância de visualização aumenta porque o olho lê a auréola ao redor, em vez de uma face iluminada. As letras combinadas fornecem tanto uma face iluminada legível quanto uma auréola ao redor, tornando-as adequadas para longas linhas de visão e visão próxima.

A regra da legibilidade

Como diretriz da indústria, um sinal é confortavelmente legível a cerca de 10 pés de distância para cada 1 polegada de altura da letra - cerca de 3 metros por 25 mm.

Esta diretriz é um ponto de partida e não uma garantia. Contraste, estilo de iluminação e condições de visualização influenciam a legibilidade real, enquanto um halo suave geralmente se torna mais difícil de ler à distância do que uma face iluminada e brilhante do mesmo tamanho.

letras com sinais de sinalização executadas de 100 mm a 2000 mm Alto, cobrindo tudo, desde logos de perto, até grande sinalização de construção.

altura da letra	aprox. Distância legível máxima
100 mm (4 pol.)	~40 pés (12 m)
300 mm (12 pol.)	~120 pés (37 m)
600 mm (24 pol.)	~240 pés (73 m)
1000 mm (40 pol.)	~400 pés (122 m)
2.000 mm (79 pol.)	~790 pés (240 m)

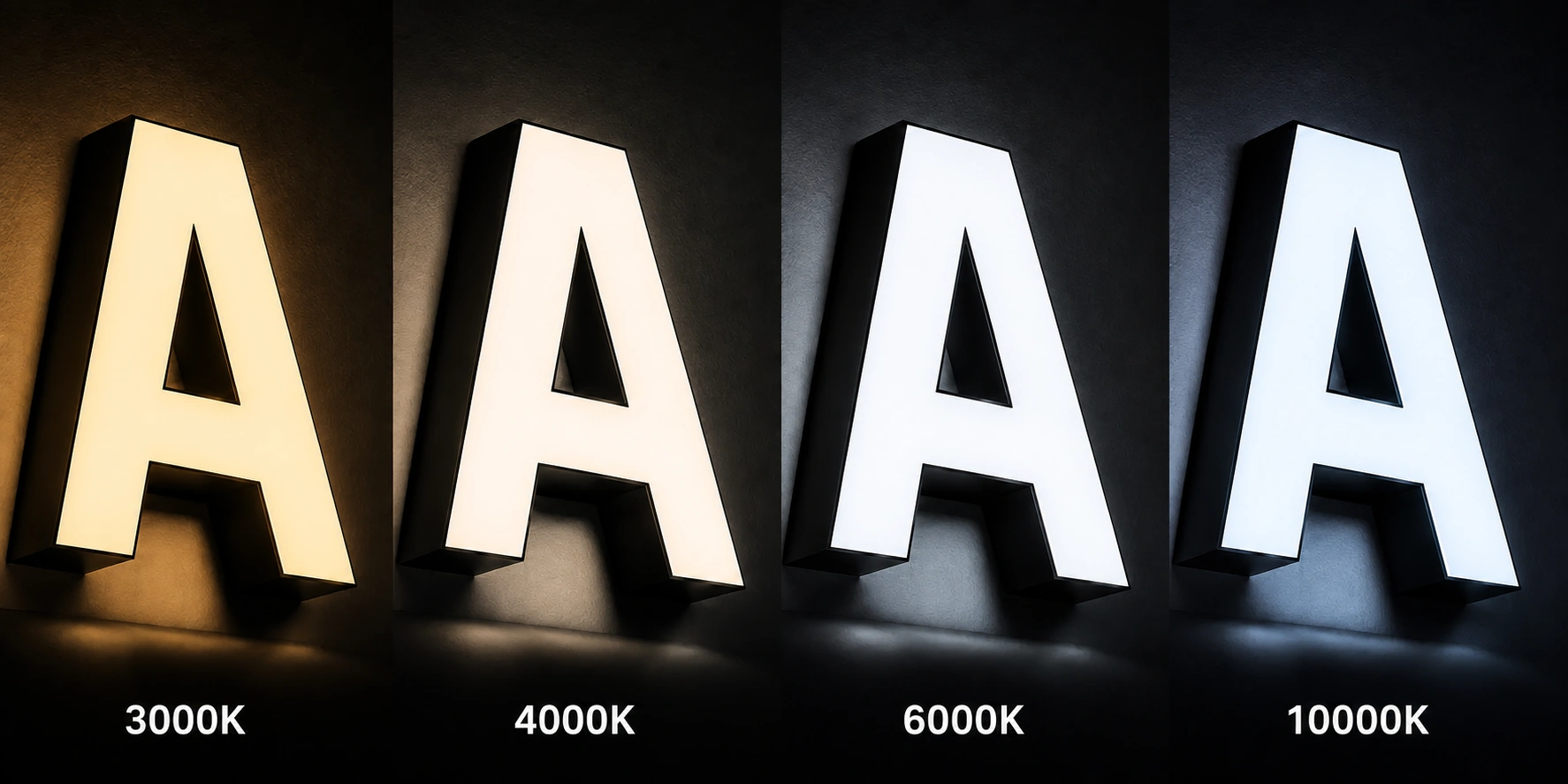

Temperatura da cor (CCT) - combinando luz com face e material

A temperatura de cor certa depende do material da face, da superfície da parede e do efeito de iluminação que você deseja alcançar.

A temperatura da cor, medida em Kelvin (K), determina o quão quente ou fria a luz branca aparece. Nossos módulos estão disponíveis em 3000K, 4000K, 6000K e 10000K, e cada um funciona de maneira diferente, dependendo do aplicativo. Veja nosso completo 3000k vs 4000k VS 5000K VS 6000K Comparação para saber mais sobre como escolher a temperatura da cor

Em uma face de acrílico iluminada na frente, a cor do rosto influencia a forma como o CCT aparece. 3000K produz um brilho suave e inclinado para o âmbar que combina com as cores creme, marfim e calor. Atrás do acrílico branco brilhante, no entanto, pode parecer cremoso ou levemente sujo em vez de branco limpo.

4000K é a opção mais versátil. Ele torna o acrílico branco como verdadeiro branco ao reproduzir a maioria das cores da marca com precisão, tornando-o a especificação mais segura quando você não tiver certeza.

6000K cria uma aparência moderna e nítida, que combina com a tecnologia clínica, com a tecnologia e com a marca contemporânea.

10000K produz um branco ainda mais frio e inclinado para a aparência mais nítida e fresca.

Para letras iluminadas por halo, a superfície refletida importa tanto quanto o rosto. As paredes de aço inoxidável e leves refletem os CCTs mais frios de forma limpa, tornando 6000K ideal para um halo afiado e moderno. Em paredes bege, madeira ou pedra quente, 3000K complementa a cor da superfície e cria um brilho mais suave e convidativo.

Para iluminação dinâmica ou cores exatas da marca, Módulos RGB (SMD5050) Permita que um sinal mude cores ou exiba um tom de marca específico. Em letras combinadas, a iluminação RGB pode ser controlada independentemente para cada sistema de iluminação.

Sempre confirme o CCT contra o material da face e a parede antes da produção. É muito mais fácil especificar corretamente do que relampejar uma carta preenchida.

Quanto custam as letras com iluminação frontal, halo e combinadas?

As letras com iluminação frontal geralmente têm o menor custo de fabricação, as letras iluminadas por halo geralmente custam mais e as letras com iluminação combinada normalmente custam mais. No entanto, os compradores não devem comparar os preços até que as cotações usem as mesmas dimensões de letras, materiais, especificações de LED, método de montagem, quantidade e termos de entrega.

Por que o custo de fabricação difere

Componente de custo	iluminado	alucinante	combinado
construção principal	Rosto translúcido, devoluções, volta e um layout de LED	Face de metal e retornos acabados, construção de iluminação traseira e impasses	Construção com iluminação frontal e um sistema de iluminação traseira separado
sistema de led	Um layout de módulo voltado para a frente	Um layout de módulo voltado para trás	Layouts de dois módulos
Fiação e controle	Geralmente um circuito de iluminação	Geralmente um circuito de iluminação	Podem ser necessários circuitos separados dianteiros e traseiros
mão-de-obra	Geralmente mais baixo	Maior porque a face e o acabamento visíveis do metal exigem mais trabalho de fabricação	mais alto porque ambas as construções de iluminação devem ser integradas
Instalação	Montagem direta, de pista ou de fio	Requer espaçamento consistente da parede	Requer espaçamento de halo, além de capacidade adicional de fiação e capacidade de energia
Custo relativo de fábrica	Geralmente mais baixo	Geralmente mais alto	Geralmente mais alto

Importante: Estas são comparações relativas, não regras de preço fixo. Um sinal grande e altamente personalizado com iluminação frontal pode custar mais do que um sinal pequeno e padrão iluminado por halo.

Preços de letras de canal em um relance

Nível de fornecimento	construção	Preço publicado	equivalente a letras de 12 polegadas
Estimativa de exportação com sinal indicativo	iluminado	$70–$150 por carta de 12 polegadas	$70–$150
Atacado dos EUA	Iluminação frontal padrão	A partir de $12,95 por polegada	$155.40
Atacado dos EUA	Padrão com iluminação traseira/alocação padrão	A partir de $16.18 por polegada	$194.16
Atacado dos EUA	Frontal e traseiro/aceso de combinação	A partir de $16.18 por polegada	$194.16
Atacado dos EUA	Aço inoxidável fabricado com iluminação oculta e traseira	A partir de $28,00 por polegada	$336.00
Atacado dos EUA	Aço inoxidável fabricado com retrovisor de acrílico exposto	A partir de $30.80 por polegada	$369.60

Nota do cálculo: Os equivalentes por atacado de 12 polegadas foram calculados multiplicando cada preço por polegada publicado por 12. Estes estão iniciando os preços de fabricação, não totais completos do projeto instalado.

Orçamentos de projeto instalados nos EUA

Construção de sinais	Faixa típica de projeto instalado
Conjunto de letras de canal com iluminação frontal/face iluminada	$2.000–$6.000
Conjunto de halo-lit/canal reverso	$3.000–$8.000
Conjunto RGB com iluminação combinada ou colorida	$5.000–$12.000+
Projeto grande, complexo ou premium	Pode exceder $20.000

Nota de preço instalado: Esses números se aplicam a um projeto de letreiros completos em vez de uma letra individual. A cotação pode incluir design, fabricação, montagem, conexão elétrica, equipamento de acesso e instalação. Permissões, trabalhos estruturais, reparos na parede e acesso incomum ao local podem ser cobrados separadamente.

Estimativas de fábrica iluminadas por sinais por tamanho

altura da letra	Preço estimado de fábrica por carta
8 polegadas (200 mm)	$40–$80
12 polegadas (300 mm)	$70–$150
18 polegadas (450 mm)	$120–$250
24 polegadas (600 mm)	$180–1TP400
36 polegadas + (900 mm+)	$350–$800+

Metodologia de preços: Os preços foram verificados em agosto de 2026. Os números indicados são estimativas gerais de exportação, os valores de atacado dos EUA são publicados nos preços iniciais e os valores instalados são faixas de mercado em nível de projeto. Eles não devem ser tratados como cotações diretamente equivalentes. O preço final depende da arte, dimensões, materiais, construção da iluminação, quantidade, montagem, frete e escopo da instalação.

Quanto custa cada tipo de corrida?

O custo operacional depende da potência de entrada medida do sinal, horas de operação, taxa de eletricidade e eficiência de fornecimento de energia do sinal completo - não apenas se as letras estão iluminadas na frente ou halo-iluminadas.

Use esta fórmula:

Custo anual da eletricidade = watts do sistema ÷ 1.000 × horas de funcionamento por dia × 365 × tarifa de eletricidade

O exemplo a seguir usa os módulos UTX358B de 0,9 W da Signlited para iluminação frontal e módulos UTX357B de 0,6 W para iluminação de halo. A eletricidade é calculada em $0.15/kWh.

Exemplo de layout de LED	carga do led	8 horas/dia	12 horas/dia	16 horas/dia
Iluminado com frente: módulos de 100 × 0,9 W	90w	$39.42/ano	$59,13/ano	$78,84/ano
Halo-lit: módulos de 100 × 0,6 W	60W	$26.28/ano	$39.42/ano	$52,56/ano
Combinação: 100 módulos frontais + 100 halo	150W	$65,70/ano	$98,55/ano	$131.40/ano

cálculo trabalhado

Para o exemplo de 90W com iluminação frontal, operando por 12 horas por dia:

90W ÷ 1.000 × 12 × 365 × $0,15 = $59,13 por ano

Limites de cálculo: Essas figuras representam a carga do módulo LED conectado. O consumo real de energia CA será maior porque a fonte de alimentação não é eficiente em termos de 100%. A contagem final do módulo também depende da arte, profundidade da letra, largura do curso, espaçamento do módulo, refletância da parede e requisitos de brilho. Portanto, esta tabela é um modelo de cálculo - não é a prova de que todo sinal iluminado por halo consome menos energia do que todos os sinais com iluminação frontal.

Exemplo trabalhado: sinal de 10 letras e 24 polegadas

Este exemplo mostra como um comprador pode estimar a carga conectada e o custo anual da eletricidade antes de receber o desenho final do layout do módulo.

estimando suposições

• dez letras individuais
• Altura da letra: 24 polegadas (600 mm)
• Contagem ilustrativa do módulo: seis módulos por letra para cada camada de iluminação
• Módulo com iluminação frontal: UTX358B, 0,9 W
• Módulo Halo-Lit: UTX357B, 0,6W
• Horário operacional: 12 horas por dia
• Taxa de eletricidade: $0.15/kWh
• Perdas de energia excluídas

tipo de iluminação	Contagem de módulos ilustrativos	Carregamento de LED conectado	Energia anual	custo anual	custo mensal
iluminado	60 × 0,9W	54w	236,52 kWh	$35.48	$2.96
alucinante	60 × 0,6W	36W	157,68kwh	$23.65	$1.97
combinado	60 frente + 60 halo	90w	394,20kWh	$59.13	$4.93

Para o layout com iluminação frontal:

60 módulos × 0,9 W = Carga LED conectada de 54W

54W ÷ 1.000 × 12 horas × 365 dias = 236,52 kWh por ano

236,52 kWh × $0,15 = $35,48 por ano

Limitação de engenharia: Seis módulos por letra são uma suposição de estimativa, não uma especificação de produção. Duas letras com a mesma altura podem exigir contagens de módulos diferentes porque suas larguras de traçado, formas, profundidades de cavidade, materiais faciais e áreas internas são diferentes. A contagem final deve vir do desenho de arte e layout de módulo aprovado.

O que o comprador deve verificar

Antes de aprovar a produção, solicite:

• Contagem de módulos para cada letra e elemento de logotipo
• Total de watts conectados para cada circuito de iluminação
• Modelo de fonte de alimentação e saída nominal
• Carregamento de energia e margem de design
• Diagrama de fiação e locais de alimentação de energia
• Energia de entrada CA estimada, incluindo perdas de driver
• Módulo de substituição e especificações do driver

Sete erros de especificação que causam problemas de letras de canal

Muitas falhas de letras de canal atribuídas aos LEDs começam com uma especificação incompleta: um desenho de construção ambíguo, uma superfície de montagem inadequada, um modelo não verificado, um alimentador mal planejado, uma impermeabilização incompleta ou um driver inacessível. Os compradores devem fechar os sete cheques a seguir antes de emitir um pedido de compra ou aprovar a produção.

1. Pedidos pelo nome do produto em vez de desenho de construção

“Back-ilight”, “Halo-it” e “Reverse-Lit” podem ser usados de forma diferente pelos fornecedores. Um comprador que aprova apenas um nome de produto pode receber um material de rosto diferente, construção traseira ou efeito de iluminação do que o esperado.

evitá-lo: Aprove um desenho de seção transversal mostrando a face, retornos, volta, direção do LED, impasse, hardware de montagem e saída de fiação.

2. Aprovando letras iluminadas por halo sem verificar a parede

Uma superfície leve e lisa, normalmente produz uma auréola mais limpa. As paredes escuras absorvem mais luz, enquanto tijolo, pedra, estuque, juntas e acabamentos brilhantes podem espalhar o reflexo ou revelar pontos individuais de LED.

evitá-lo: Envie as fotografias do site do fornecedor e as especificações da parede. Para superfícies difíceis, solicite uma amostra noturna usando o acabamento pretendido e a distância de afastamento.

3. Tratando um módulo IP67 como um sinal completo de IP67

A classificação de IP mostrada na página de um módulo do produto se aplica a esse módulo. Conectores, juntas de cabos, fontes de alimentação, caminhos de drenagem, costuras e penetrações na parede ainda podem permitir a entrada de água no sistema completo.

evitá-lo: Solicite o método de impermeabilização para a montagem completa, incluindo conectores, entradas de cabo, drenagem, caixa do motorista e penetrações de instalação.

4. Aceitar “LEDs premium” sem um modelo exato

Uma cotação que afirma apenas “módulos de LED de alta qualidade” não permite que o comprador verifique a potência, tensão, ângulo de feixe, saída, classificação IP, binning de cores, comprimento da corrente ou compatibilidade de substituição.

evitá-lo: Requer o fabricante do LED, modelo exato, CCT ou comprimento de onda, contagem de módulos, desenho de módulo, carga total conectada e folha de especificação do produto.

5. Ignorando a queda de tensão e o design de alimentação de força

Usar módulos DC12V não é um erro. Problemas ocorrem quando o fio é subdimensionado, a corrente é muito longa, a fonte de alimentação está muito longe ou muitos módulos dependem de uma alimentação. Os módulos na extremidade oposta podem operar em uma tensão mais baixa e parecer mais dimmer.

evitá-lo: Solicite o diagrama de fiação, o tamanho do fio, os módulos por rede, os locais de alimentação, a tensão no módulo mais distante e o carregamento da fonte de alimentação. Nunca conecte os módulos DC12V a uma fonte DC24V.

6. Misturando temperaturas de cor ou lotes de produção

Os módulos rotulados com a mesma cor branca geral ainda podem mostrar diferenças visíveis de cromaticidade. Isso se torna particularmente perceptível atrás de uma face de acrílico branco ou de letras instaladas lado a lado.

evitá-lo: Especifique a tolerância de CCT e Binning, mantenha os módulos de um sinal definido no mesmo lote aprovado e peça módulos sobressalentes com o projeto.

7. Projetando o sinal sem um plano de serviço

Uma cotação inicial baixa pode se tornar cara se um técnico precisar remover várias letras ou danificar a fachada para chegar a uma fonte de alimentação, conector ou módulo com falha.

evitá-lo: Confirme como será aberta a face ou a letra, onde os drivers serão instalados, se eles permanecem acessíveis e quais módulos, conectores e fontes de alimentação serão fornecidos.

Como as letras dos canais são montadas: direto, pista ou fio da rede?

O método de montagem determina a aparência do sinal na fachada, quantas penetrações de parede são necessárias, onde as fontes de alimentação e a fiação são alojadas e a facilidade com que os técnicos podem atender ao sistema. Deve ser selecionado com a construção da parede, requisitos do proprietário, acesso elétrico, peso do sinal e tipo de iluminação - não depois que as cartas já foram fabricadas.

Montagem direta

Cada letra é anexada individualmente à fachada usando pinos ou âncoras adequadas. A fiação elétrica normalmente passa pela parede atrás das letras, enquanto as fontes de alimentação são instaladas em um local aprovado acessível.

A montagem direta fornece a aparência mais limpa porque nenhum gabinete visível fica atrás das letras. No entanto, normalmente requer o maior número de penetrações de fachada e um posicionamento mais preciso durante a instalação.

Para letras com halo, a montagem direta inclui espaçadores que mantêm as letras afastadas da parede. Eles não são montados, porque a luz traseira precisa de espaço para se espalhar e refletir.

Montagem de pista

As letras são anexadas a um gabinete de metal fabricado que carrega a fiação e também pode abrigar as fontes de alimentação. A pista completa é então fixada ao prédio.

Uma pista reduz o número de penetrações na parede e pode facilitar a fiação e o condutor. Suas desvantagens são uma instalação mais visível, uma maior projeção da fachada e possíveis restrições sob o proprietário ou requisitos de sinal local.

Para letras com halo, a pista ou o patrocinador não devem bloquear o caminho de luz traseira pretendido. O fornecedor deve mostrar a auréola esperada e a posição do gabinete no desenho de montagem.

Montagem da linha

Uma rede de aço é um gabinete de perfil inferior usado principalmente para rotear e ocultar a fiação. As fontes de alimentação geralmente são instaladas remotamente e não dentro da linha de fio, embora o arranjo final dependa do design do projeto.

Ele fornece uma aparência mais limpa do que uma pista completa, reduzindo a quantidade de fiação exposta. No entanto, o instalador ainda precisa de um local aprovado acessível para as fontes de alimentação e conexões elétricas.

CONSIDERA A COM	Montagem direta	Montagem de pista	Montagem da linha
Aparência visual	Mais limpo; nenhum grande recinto atrás das letras	A pista permanece visível atrás das letras	gabinete de perfil inferior
Penetrações da fachada	geralmente o mais	Geralmente o menor	Menos do que a montagem direta em muitos layouts
Localização do fornecimento de energia	Localização remota acessível	pode estar dentro da pista	Normalmente remoto
Alinhamento da instalação	cada letra posicionada separadamente	As cartas chegam alinhadas na pista	Letras alinhadas com um gabinete de fiação fino
acesso ao serviço	Depende do acesso interno/traseiro	Geralmente mais fácil quando os pilotos estão dentro de uma pista acessível	A fiação é acessível; os drivers exigem acesso separado
Adequação com iluminação auréola	Adequado com espaçadores controlados	Requer um design cuidadoso para evitar o bloqueio da auréola	Possível se o gabinete não interferir com a luz traseira
Utilização típica	Fachadas premium e marca arquitetônica limpa	Sites controlados por locação e serviços mais fáceis	Projetos que exigem uma solução de fiação de perfil inferior

O que o comprador deve confirmar

Antes de aprovar o design de montagem, solicite:

• Material de parede e método de âncora adequado
• Peso da letra e da pista
• Modelo de montagem e locais de furos
• Distância de afastamento para letras halo-iluminadas
• Dimensões e acabamento da pista de corrida ou da via
• Fornecimento de energia e desconexão do local
• Detalhes da entrada de cabos e impermeabilização
• Método de acesso para serviços futuros
• Pregos incluídos, espaçadores, âncoras e hardware de instalação
• Qualquer aprovação estrutural, elétrica, proprietário ou código de sinal exigido

Aviso do comprador: Uma citação marcada como “ferramenta de instalação incluída” está incompleta, a menos que identifique o sistema de montagem fornecido e a construção da parede para a qual foi projetado. As âncoras adequadas para concreto podem não ser apropriadas para folheados de tijolos, revestimentos, paredes de cortina ou sistemas de fachada isolados.

A Signliteld fabrica letras iluminadas para todos os três métodos de montagem — veja nosso letras iluminadas letras página de sinais Para desenhos de instalação e layouts de fiação.

Manutenção e substituição do módulo ao longo do tempo

A manutenção da letra do canal depende menos da vida útil do LED reivindicada e mais do controle de umidade, acesso à fonte de alimentação, qualidade do conector, contaminação da superfície, temperatura de operação e disponibilidade de peças de reposição correspondentes. Um plano de serviço deve, portanto, ser acordado antes da produção, não após a primeira falha de iluminação.

O que os padrões de falhas diferentes geralmente indicam

problema visível	As áreas prováveis de inspecionar
O sinal completo está desligado	Fonte de alimentação, desconexão, temporizador/controlador, disjuntor ou fonte de alimentação principal
Uma letra está desativada	Alimentação de letras, conector, fiação de ramificação ou cadeia de módulo local
uma área escura dentro de uma carta	Módulo com falha, conexão danificada ou espaçamento incorreto do módulo
O brilho diminui ao longo de uma letra	Queda de tensão, comprimento excessivo da corrente, fio subdimensionado ou alimentação de energia distante
Diferentes tons de branco em letras	CCTs misturados, caixas de cores, lotes de produção ou módulos de substituição
Operação intermitente ou intermitente	Conexão solta, driver de sobrecarga/sobreaquecimento, umidade ou falha do controlador
Halo fraco ou irregular	Superfície suja ou alterada da parede, impasse incorreto, módulo traseiro com falha ou caminho de luz obstruído

Esses sintomas indicam onde a inspeção deve começar; o teste elétrico deve ser concluído por um técnico qualificado.

Requisitos de manutenção por construção

item de manutenção	iluminado	alucinante	combinado
Área de limpeza primária	Rosto translúcido e áreas de drenagem	Face de metal, retornos, cavidade traseira e parede refletora	Face frontal mais cavidade traseira e parede
Problema visual comum	Sujeira, descoloração facial, pontos de acesso ou seções escuras	Halo irregular, coloração de parede, luz traseira bloqueada ou corrosão	Diferença entre o brilho ou a cor da frente e traseira
Acesso LED	através de uma face removível ou letra removível, dependendo da construção	Geralmente pela parte traseira ou removendo a letra	Acesso necessário a ambos os layouts de iluminação
Complexidade elétrica	Um layout de iluminação	um layout traseiro	Dois layouts e controles potencialmente separados
Prioridade de serviço	Manter a difusão facial e até mesmo a iluminação	Preservar a superfície refletora e a geometria do afastamento	Diagnosticar os circuitos dianteiros e traseiros separadamente

Peças de reposição para solicitar com o pedido

Os compradores devem confirmar a disponibilidade de:

• Módulos de LED correspondentes do modelo aprovado, CCT e caixa de cores
• Fonte de alimentação compatível ou modelo de substituição aprovado
• Conectores, cabos e acessórios de impermeabilização
• Controlador ou detalhes do dimmer quando usados
• Códigos de referência de rosto, acabamento, acabamento ou pintura
• Diagrama de fiação e desenho de módulo-layout
• Instruções para acessar cada componente útil

Aviso de peça sobressalente: Um módulo com a mesma tensão e potência não é automaticamente uma correspondência visual. Distribuição de lentes, saída luminosa, CCT, binning, dimensões e padrão de montagem podem ser diferentes. Os módulos de substituição devem corresponder às especificações aprovadas sempre que possível.

Escopo da garantia para confirmar

Item de garantia	pergunta que o comprador deve fazer
módulos de led	A garantia é apenas para substituição de componentes?
fontes de alimentação	O driver é coberto pelo mesmo período dos módulos?
letras fabricadas completas	As costuras, acabamentos, rostos e entrada de água estão cobertos?
trabalho de reposição	Quem paga pela remoção, acesso ao equipamento, instalação e teste?
frete	Quem paga para enviar falhas e componentes de substituição?
exclusões ambientais	A exposição costeira, a instalação incorreta, a sobretensão ou a entrada de água estão excluídas?
documentação	Quais evidências são necessárias antes de uma reivindicação de garantia ser aceita?

Uma “garantia de três anos” é incompleta, a menos que a cotação identifique os componentes cobertos, data de início, exclusões, procedimento de substituição, responsabilidade de frete e cobertura trabalhista.

O que solicitar em uma cotação de carta de canal

Uma cotação completa de letras de canal deve indicar a altura e a profundidade da letra, materiais de face e retorno, modelo de módulo LED, tensão, classificação IP, temperatura da cor, contagem de módulos, capacidade de alimentação, método de montagem, distância de afastamento, certificações, garantia, tempo de produção e acessórios de instalação incluídos. Para letras com halo, também confirme a cor e a textura da superfície de montagem, pois ambos afetam o halo final.

Como escolher - lista de verificação final

Confirme esses onze pontos antes de emitir o pedido de compra ou aprovar o desenho de produção.

Item da lista de verificação	O que confirmar
Olhar da marca	Se a marca exige um rosto ousado e bem iluminado (luminado na frente) ou um brilho premium e discreto (aurorazorado) - ou ambos com combinação.
Visualizando a distância	Forneça as distâncias de visualização primária e máxima, a direção de visualização, a velocidade de tráfego esperada e as dimensões de sinal permitidas. As regras básicas de altura das letras são apenas estimativas preliminares e não substituem uma revisão em escala do site.
interior/exterior	Onde o sinal vive, pois ele gera classificação de IP, escolha do módulo e método de montagem.
cor da parede	Para letras de halo, a parede é de cor clara e relativamente lisa, de modo que o halo reflete de forma limpa.
orçamento	A gama, tendo em mente o acendimento da frente é mais baixo, iluminado com halo mais alto e mais alto.
Tensão	12V para letras mais curtas, 24 V para letras longas ou grandes para evitar o escurecimento da queda de tensão.
Classificação IP	Confirme a classificação do IP documentada do módulo e o método de impermeabilização para conectores, entradas de cabos, costuras, drivers, drenagem e penetrações na parede. Um módulo IP67 não faz o sinal completo de IP67 nem comprovou a resistência à corrosão por sal.
CCT/cor	O alvo branco (3000K, 4000K, 6.000K ou 9000K) ou RGB, combinado com o material da face e a parede.
Necessidades de controle	Se o sinal precisa de comutação, escurecimento, mudança de cor ou canais frontais/halo independentes — e o controlador para gerenciá-lo.
Montagem e acesso ao serviço	Confirme a montagem direta, de pista ou de fio; construção de parede; âncoras; distância de afastamento; localização do motorista; rota de fiação; e como os módulos e fontes de alimentação serão acessados posteriormente.
Escopo da cotação	Confirme os componentes incluídos, peças de reposição, hardware de montagem, embalagem, frete, incoterm, lead time, cobertura da garantia e exclusões de instalação.

Conclusão

Escolha letras de canal com iluminação frontal quando o brilho do rosto, a identificação à distância e o custo de fabricação mais baixo são as principais prioridades. Escolha letras com iluminação de halo ou de canal reverso quando o projeto exigir uma aparência arquitetônica premium e a superfície de montagem puder produzir um brilho refletido. Escolha letras com iluminação combinada quando ambos os efeitos forem necessários e o projeto pode suportar a fabricação, fiação, energia e custos adicionais de manutenção.

A decisão final não deve ser baseada apenas na aparência. Antes de aprovar a produção, confirme o desenho da construção, a condição da parede, o modelo e o layout do LED, a carga conectada, o design do fornecimento de energia, o método de montagem, os detalhes da impermeabilização, o acesso ao serviço, o escopo da cotação e as responsabilidades sobre garantia.

Se você estiver comparando letras de canal com outro formato de sinal, leia nosso guia para Letras de canal versus sinais de lightbox. Para obter uma recomendação específica do projeto, envie uma carta de arte vetorial, dimensões da letra, quantidade, local de instalação, fotografias de parede, efeito de iluminação obrigatório e mercado de destino.

FAQs
