คุณช่วยแนะนำอุปกรณ์ป้องกันไฟกระชากชั้นนำที่ใช้ในการติดตั้งระบบไฟฟ้าเชิงพาณิชย์ได้ไหม

สิ่งอำนวยความสะดวกเชิงพาณิชย์จำเป็นต้องมีกลยุทธ์อุปกรณ์ป้องกันไฟกระชากที่สามารถทำซ้ำ บำรุงรักษาได้ และประสานงานกันในหลายแผงและโหลดที่ละเอียดอ่อน การเลือก "บนสุด" ขึ้นอยู่กับการเลือกอุปกรณ์ประเภท 1 เทียบกับประเภท 2 เทียบกับประเภท 3 ที่ถูกต้องสำหรับโซนการติดตั้ง และการตรวจสอบประสิทธิภาพโดยใช้การให้คะแนน UL 1449 และความพอดีของระบบ (แรงดัน, SCCR, การต่อสายดิน) ในทางปฏิบัติ ผลลัพธ์ที่ดีที่สุดมาจากการป้องกันแบบฉาก ไม่ใช่อุปกรณ์สากลเพียงเครื่องเดียว

คำว่า “ยอด” ในการป้องกันไฟกระชากเชิงพาณิชย์หมายถึงอะไร

ในการติดตั้งระบบไฟฟ้าเชิงพาณิชย์ “บนสุด” ไม่ได้หมายถึงจำนวน KA ที่ใหญ่ที่สุดหรือค่าการจับยึดต่ำสุดที่พิมพ์บนแผ่นข้อมูล หมายความว่าอุปกรณ์ทำงานได้อย่างคาดเดาได้ภายใต้สภาวะการทำงานจริง: เหตุการณ์การสลับซ้ำ ระดับความผิดปกติของตัวแปร การรันตัวป้อนยาว และโหลดแบบผสม (IT, HVAC, แสงสว่าง, อุปกรณ์ในกระบวนการ) อุปกรณ์ป้องกันไฟกระชากที่เลือกสรรมาอย่างดีคืออุปกรณ์ที่รวมเข้ากับสถาปัตยกรรมการกระจายโดยไม่ต้องสร้างจุดบอดในการบำรุงรักษาหรือปัญหาการประสานงาน

สภาพแวดล้อมเชิงพาณิชย์ยังกำหนดข้อจำกัดในการปฏิบัติงานที่ไซต์ที่อยู่อาศัยไม่ค่อยเผชิญ: ต้นทุนการหยุดทำงาน เอกสารการปฏิบัติตามข้อกำหนด ข้อจำกัดด้านพื้นที่ของแผง และความจำเป็นในการสร้างมาตรฐานชิ้นส่วนในพอร์ตโฟลิโอของอาคาร ด้วยเหตุผลนี้ การเลือกควรเน้นที่พฤติกรรมของระบบ: วิธีที่ SPD โต้ตอบกับการป้องกันต้นน้ำ ภูมิคุ้มกันของอุปกรณ์ปลายน้ำ และระบบการต่อสายดินของสิ่งอำนวยความสะดวก

SPD เชิงพาณิชย์ "ด้านบน" โดยทั่วไปมีลักษณะดังนี้:

• ความน่าเชื่อถือภายใต้ความเครียดกระชากซ้ำ ๆ ไม่ใช่แค่เหตุการณ์พลังงานสูงเพียงครั้งเดียว

• การประสานงานผ่านชั้นการป้องกันหลายชั้น ดังนั้น อุปกรณ์ต้นน้ำจึงไม่โหลดอุปกรณ์ดาวน์สตรีมเกิน

• การวินิจฉัยและการตรวจสอบทำให้ทีมบำรุงรักษาสามารถยืนยันสถานะและเปลี่ยนแผนได้

• การบำรุงรักษารวมถึงวิธีการให้บริการที่ปลอดภัยและการเปลี่ยนแบบแยกส่วนตามความเหมาะสม

• ความเหมาะสมสำหรับระบบ 3 เฟส รวมถึงรูปแบบการป้องกันที่ถูกต้องและเข้ากันได้กับสายดิน


ลำดับความสำคัญในการเลือกเชิงพาณิชย์

• ประเภท SPD ที่ถูกต้องสำหรับโซนการติดตั้ง (ประเภท 1/2/3)

• รายชื่อ UL 1449 และระดับการป้องกันแรงดันไฟฟ้าที่เหมาะสม (VPR)

• กระแสไฟที่เพียงพอ (IN) สำหรับสิ่งแวดล้อม

• SCCR และความเข้ากันได้ของประสานงานกับแผงไฟฟ้า

• ความสามารถในการซ่อมบำรุง: ตัวบ่งชี้ สัญญาณเตือนระยะไกล และการใช้งานทดแทน

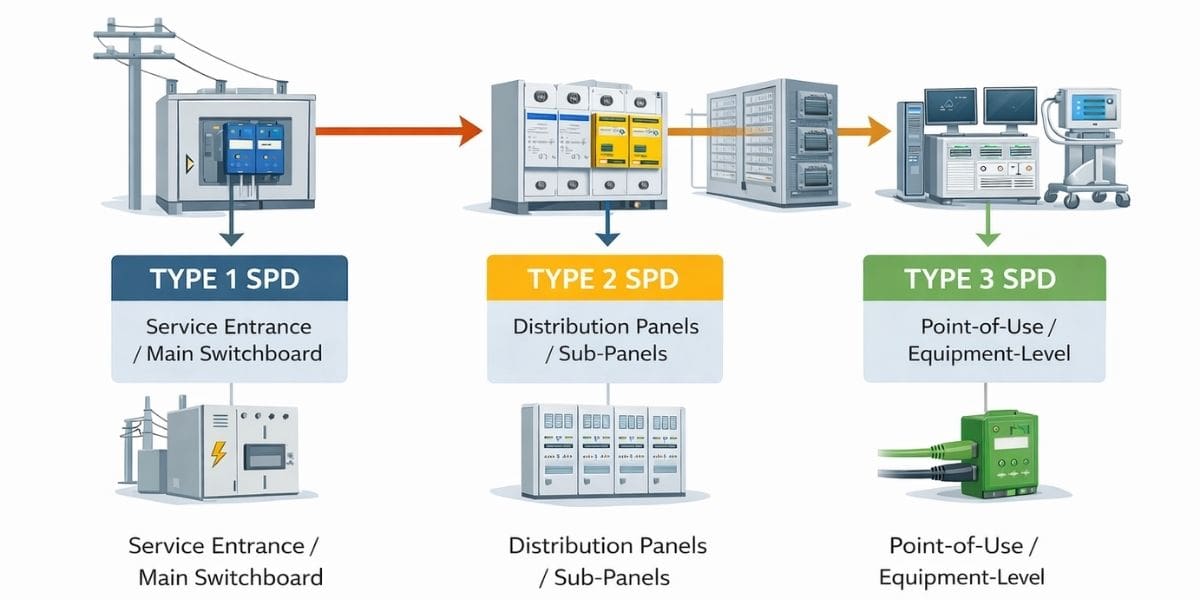

โซนการติดตั้ง SPD เชิงพาณิชย์

การควบคุมไฟกระชากเชิงพาณิชย์ทำงานได้ดีที่สุดเมื่อถือว่าเป็นการออกแบบแบบโซนมากกว่าตัวเลือกส่วนประกอบเดียว ตำแหน่งของ SPD กำหนดสิ่งที่ "เห็น" ด้วยไฟฟ้า สิ่งที่สามารถยึดได้ตามความเป็นจริง และพลังงานไฟกระชากจะต้องดูดซับเมื่อเวลาผ่านไป

1) ทางเข้าบริการ / สวิตช์หลัก

นี่คือโซนที่ได้รับแสงสูงสุดเนื่องจากอยู่ใกล้กับสิ่งรบกวนของยูทิลิตี้ที่เข้ามาและการเชื่อมต่อภายนอกมากที่สุด นอกจากนี้ยังเป็นที่ที่โรงงานมักจะมีกระแสไฟผิดปกติสูงสุดและวงจรดาวน์สตรีมจำนวนมากที่สุดเพื่อป้องกันทางอ้อม

2) แผงจำหน่ายและแผงย่อย

แผงเหล่านี้ประสบกับทั้งสิ่งรบกวนที่เข้ามาและชั่วคราวที่สร้างขึ้นภายใน (โดยเฉพาะจากการสลับโหลด) การป้องกันในระดับนี้ช่วยลดพลังงานไฟกระชากวงจรสาขาและช่วยจำกัดความเครียดซ้ำๆ บนอุปกรณ์ที่มีความละเอียดอ่อนทั่วทั้งอาคาร

3) จุดใช้งานสำหรับอุปกรณ์ที่มีความละเอียดอ่อน

การป้องกันระดับอุปกรณ์กำหนดเป้าหมายชั่วคราวที่เหลือซึ่งยังคงอยู่หลังจากการหนีบต้นน้ำ บวกกับเสียงสวิตชิ่งที่สร้างขึ้นในเครื่อง ในไซต์เชิงพาณิชย์ สิ่งนี้มีความเกี่ยวข้องมากที่สุดสำหรับการควบคุม ระบบตรวจสอบ และอุปกรณ์อิเล็กทรอนิกส์ในเครือข่ายที่มีความทนทานต่อการรบกวนของแรงดันไฟฟ้าต่ำ

การออกแบบเชิงพาณิชย์ที่ใช้งานได้จริงมักจะวางอุปกรณ์ป้องกันไฟกระชากในหลายโซน ดังนั้นอุปกรณ์แต่ละเครื่องจึงจัดการกับส่วนของสภาพแวดล้อมไฟกระชากที่เหมาะสมที่สุด

ประเภท 1 vs type 2 vs type 3 — ประเภทใดคือ "บนสุด" สำหรับตำแหน่งใด

ในระบบเชิงพาณิชย์ "ด้านบน" ขึ้นอยู่กับการจับคู่ประเภท SPD กับบทบาททางไฟฟ้า แต่ละประเภทได้รับการออกแบบสำหรับโปรไฟล์การเปิดรับแสงและจุดติดตั้งที่แตกต่างกัน และแต่ละประเภทมีข้อจำกัดที่สำคัญในเลย์เอาต์ของแผงจริง

อุปกรณ์ป้องกันไฟกระชากชนิดที่ 1

อุปกรณ์ป้องกันไฟกระชากแบบที่ 1 มีไว้สำหรับการติดตั้งที่ด้านทางเข้าบริการของระบบ โดยที่การเปิดรับไฟกระชากจะสูงที่สุด ในสิ่งอำนวยความสะดวกเชิงพาณิชย์ อุปกรณ์นี้ได้รับการคัดเลือกเพื่อจัดการกับสิ่งรบกวนภายนอกขนาดใหญ่ และจัดให้มีขั้นตอนแรกของการหนีบก่อนที่การแพร่กระจายชั่วคราวผ่านเครื่องป้อน

ข้อพิจารณาด้านวิศวกรรมที่สำคัญ ได้แก่ ความสามารถในการทนต่อกระแสไฟกระชากสูงซ้ำแล้วซ้ำเล่า และความสามารถในการทำงานอย่างถูกต้องในสภาพแวดล้อมระดับความผิดพลาดสูง อุปกรณ์ประเภท 1 มักจะถูกเลือกเมื่อบริการขาเข้ายาว เสียค่าใช้จ่าย หรือสัมผัสกับกิจกรรมการสลับยูทิลิตี้บ่อยครั้ง

อย่างไรก็ตาม การป้องกันแบบที่ 1 ไม่ใช่วิธีแก้ปัญหาที่สมบูรณ์เพียงอย่างเดียว แม้แต่อุปกรณ์ทางเข้าบริการที่แข็งแกร่งก็ไม่สามารถป้องกันสิ่งชั่วคราวที่เหลือทั้งหมดไม่ให้ไปถึงแผงดาวน์สตรีม โดยเฉพาะอย่างยิ่งเมื่อมีตัวป้อนยาวและโหลดการสลับภายใน ถือเป็น "แนวหน้า" ที่ดีที่สุด ไม่ใช่แนวเดียว

อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2

• FDS20C/2-275 คลาส II
• การกำหนด: ประเภท2
• การจำแนกประเภท: ชั้น II
• โหมดการป้องกัน: L1 , L2 , L3-PE
• แรงดันระบุ UN: 230/400 VAC/50 (60) เฮิร์ตซ์
• สูงสุด แรงดันไฟฟ้าที่ใช้งานต่อเนื่อง UC (L-N): 275 VAC/50 (60)Hz
• ความสามารถในการทนต่อลัดวงจร: 20 ก
• IC กระแสไฟทำงานต่อเนื่อง: <20 µA
• พีซีใช้พลังงานสแตนด์บาย: ≤25 MVA
• กระแสไฟสูงสุด (8/20μS) IMAX: 40 กา
• กระแสไฟระบาย (8/20μs) ใน: 20 ก
• ระดับการป้องกันแรงดันไฟฟ้าขึ้น: ≤1.3 kV
• ความต้านทานการแยก: ＞ 1000 MΩ
• วัสดุที่อยู่อาศัย: UL94V-0
• ระดับการป้องกัน: IP20

รับใบเสนอราคา

ใด อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2 โดยทั่วไปจะติดตั้งบนแผงจำหน่ายและแผงย่อย ในอาคารพาณิชย์ส่วนใหญ่ ประเภทที่ 2 เป็นเครื่องมือที่ใช้งานได้จริง เนื่องจากช่วยปกป้องวงจรสาขาโดยตรงที่ป้อนอาหารทั่วไป เช่น แผงไฟ แผงเต้ารับ แผงอุปกรณ์เครื่องกล และการจัดจำหน่ายในพื้นที่สำหรับพื้นสำนักงาน

ระบบเชิงพาณิชย์สร้างการสลับชั่วคราวจำนวนมากภายใน: การทำงานของคอนแทคเตอร์ การสตาร์ทมอเตอร์ ไดรฟ์ลิฟต์ การปั่นจักรยาน HVAC และการสลับแหล่งจ่ายไฟ อุปกรณ์ประเภทที่ 2 ช่วยลดความเครียดจากเหตุการณ์ซ้ำๆ เหล่านี้ซึ่งสำคัญที่สุด ใกล้กับโหลด และใกล้กับแผงที่กระจายพลังงานไปทั่วพื้นที่ที่ถูกยึดครอง

อุปกรณ์ป้องกันไฟกระชากประเภท 2 มักจะ "อยู่ในอันดับต้น ๆ" สำหรับความน่าเชื่อถือทางการค้า เนื่องจากสามารถปรับใช้ได้อย่างสม่ำเสมอทั่วทั้งโรงงาน: การกระจายหลัก การกระจายย่อย และแผงสาขาที่สำคัญ เมื่อประสานงานกับอุปกรณ์ประเภท 1 ต้นน้ำ จะช่วยเพิ่มความสม่ำเสมอในการป้องกันทั่วทั้งชั้นและแผนกต่างๆ

อุปกรณ์ป้องกันไฟกระชากชนิดที่ 3

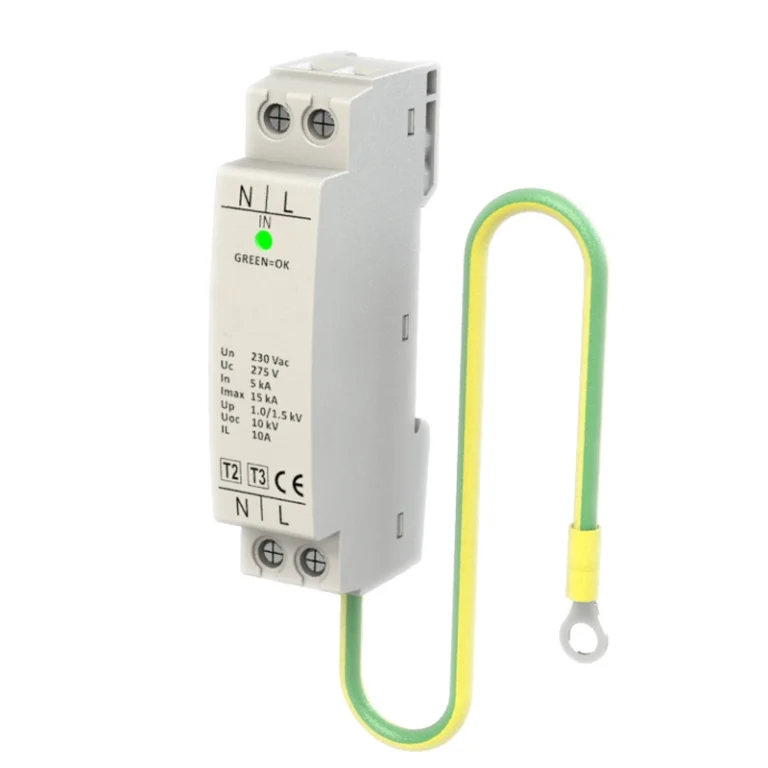

• SPD05-AC275I-D Classii+III
• การกำหนด: ประเภท2+3
• การจำแนกประเภท: ชั้น III
• โหมดการป้องกัน: l-n , n-pe , l-pe
• แรงดันไฟฟ้าอินพุตที่กำหนด UN (L-N): 230VAC, 50/60Hz
• สูงสุด แรงดันไฟฟ้าที่ใช้งานต่อเนื่อง UC (L-N): 275VAC, 50/60Hz
• กระแสไฟสูงสุด (8/20μS) IMAx:15 กา
• กระแสไฟระบาย (8/20μs) ใน:5 กา
• ระดับการป้องกันแรงดันไฟฟ้าขึ้น: L-N ≤1.3 kV, N-PE ≤0.5 kV, L-PE ≤1.5 kV
• แรงดันไฟฟ้าวงจรเปิด UOC: 10 kV
• ฟิวส์สำรอง: 20a
• วัสดุที่อยู่อาศัย: UL94V-0
• ระดับการป้องกัน: IP20

รับใบเสนอราคา

อุปกรณ์ป้องกันไฟกระชากประเภท 3 ใช้ใกล้กับระดับอุปกรณ์เพื่อจัดการสิ่งชั่วคราวที่เหลือหลังจากการป้องกันต้นน้ำได้ทำงานอย่างหนัก มีประสิทธิภาพมากที่สุดเมื่อติดตั้งใกล้กับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน โดยที่ความยาวของตะกั่วจะลดลงและการป้องกันจะกำหนดเป้าหมายไปที่จุดเข้าใช้งานของอุปกรณ์

ควรเลือกอุปกรณ์ป้องกันไฟกระชากประเภท 3 โดยเข้าใจว่าขึ้นอยู่กับการป้องกันต้นน้ำเป็นอย่างมาก หากใช้ Type 3 โดยไม่มีการแสดงละครต้นน้ำ อาจเกิดความเครียดมากกว่าที่ตั้งใจไว้และอาจไม่ให้ประสิทธิภาพในระยะยาวที่เสถียร

ในสภาพแวดล้อมเชิงพาณิชย์ ตำแหน่งประเภทที่ 3 มักจะสงวนไว้สำหรับโหลดที่ความต่อเนื่องในการปฏิบัติงานมีความสำคัญและความไวของอุปกรณ์สูง เช่น ตู้ควบคุม ระบบตรวจสอบ และอุปกรณ์เครือข่าย

ตารางเปรียบเทียบอย่างรวดเร็ว

ตารางที่ 1: การเลือกประเภท SPD สำหรับการติดตั้งทางไฟฟ้าเชิงพาณิชย์

ข้อมูลจำเพาะด้านประสิทธิภาพหลักที่ผู้ซื้อควรเปรียบเทียบ

การเลือกเชิงพาณิชย์ควรขับเคลื่อนด้วยข้อกำหนด เป้าหมายไม่ใช่เพื่อไล่ตามตัวเลขที่มากเกินไป แต่เพื่อเลือกค่าที่ตรงกับการเปิดเผยของโรงงาน โทโพโลยีการกระจาย และรูปแบบการบำรุงรักษา

UL 1449 ความเกี่ยวข้องของอุปกรณ์ป้องกันไฟกระชาก

SPD เชิงพาณิชย์ควรได้รับการประเมินเป็นอุปกรณ์ UL 1449 ที่ระบุไว้สำหรับการใช้งานที่ต้องการ UL 1449 ให้กรอบงานมาตรฐานสำหรับการเปรียบเทียบระดับการป้องกันและการตรวจสอบการอ้างสิทธิ์ในประสิทธิภาพ ในโครงการเชิงพาณิชย์ สิ่งนี้สนับสนุนการส่งทางวิศวกรรม การตรวจสอบ และการจัดซื้อที่สม่ำเสมอทั่วทั้งไซต์

VPR (ระดับการป้องกันแรงดันไฟฟ้า)

VPR ระบุแรงดันไฟฟ้าที่วัดได้ภายใต้สภาวะการทดสอบที่ได้มาตรฐาน ต่ำกว่านั้นไม่ได้ "ดีขึ้น" โดยอัตโนมัติหากมาพร้อมกับการแลกเปลี่ยนที่ลดความทนทานหรือทำให้เกิดการนำไปใช้ในทางที่ผิด แนวทางปฏิบัติคือการเลือก VPR ที่เข้ากันได้กับแรงดันไฟฟ้าของระบบและความไวของโหลดที่เชื่อมต่อ

กระแสไฟระบาย (IN)

ในการสะท้อนถึงความสามารถของ SPD ในการทนต่อกระแสไฟกระชากซ้ำๆ เมื่อเวลาผ่านไป ในอาคารพาณิชย์ที่มีการสลับบ่อยและโหลดแบบอิเล็กทรอนิกส์ที่หนาแน่น โดยทั่วไปแล้ว ระดับที่สูงขึ้นจะสนับสนุนความทนทานที่ดีขึ้นภายใต้เหตุการณ์ที่ซ้ำซากจำเจ

ผลกระทบความยาวตะกั่ว (ความเป็นจริงระดับระบบ)

แม้แต่ SPD ที่ยอดเยี่ยมก็สามารถทำงานได้ไม่ดีหากติดตั้งตัวนำแบบยาว ตะกั่วที่ยาวขึ้นจะเพิ่มแรงดันตกแบบอุปนัยในช่วงที่รวดเร็ว ช่วยเพิ่มแรงดันไฟฟ้าที่เห็นโดยอุปกรณ์ที่ได้รับการป้องกันอย่างมีประสิทธิภาพ ในแผงเชิงพาณิชย์ เลย์เอาต์ทางกายภาพและระเบียบวินัยการเดินสายไฟเป็นปัจจัยด้านประสิทธิภาพ ไม่ใช่แค่ "รายละเอียดการติดตั้ง"

SCCR และการประสานงาน

พิกัดกระแสลัดวงจร (SCCR) และการประสานงานกับกระแสไฟผิดปกติของแผงควรได้รับการตรวจสอบ นี่เป็นสิ่งสำคัญอย่างยิ่งที่สวิตช์บอร์ดหลักและเกียร์กระจายขนาดใหญ่ที่ระดับความผิดพลาดอาจสูง

รายการตรวจสอบข้อมูลจำเพาะสำหรับการเปรียบเทียบอุปกรณ์ป้องกันไฟกระชาก

• UL 1449 รายการ + ค่า VPR ที่เผยแพร่สำหรับแรงดันไฟฟ้าของระบบ

• กระแสการคายประจุ (IN) ที่เหมาะสมกับระดับการสัมผัส

• SCCR เข้ากันได้กับกระแสไฟผิดปกติที่แผง

• โหมดการป้องกันที่ตรงกับการจัดเรียงสายดิน (L-N, L-G, N-G, L-L หากมี)

• คุณสมบัติทางกล/บริการ: ตัวบ่งชี้, สัญญาณระยะไกลและโมดูลที่เปลี่ยนได้

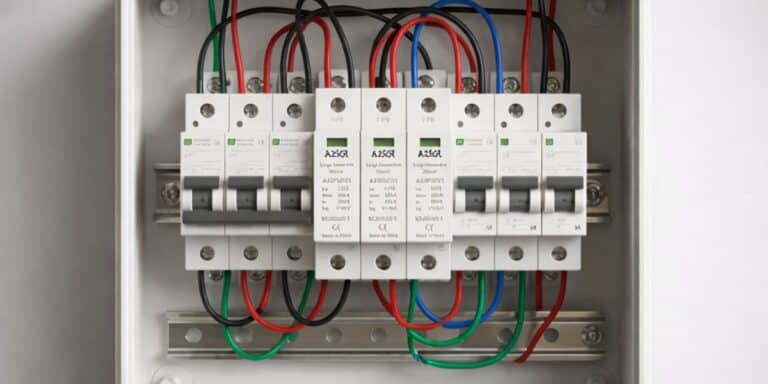

การเลือก SPD สำหรับระบบเชิงพาณิชย์ 3 เฟส

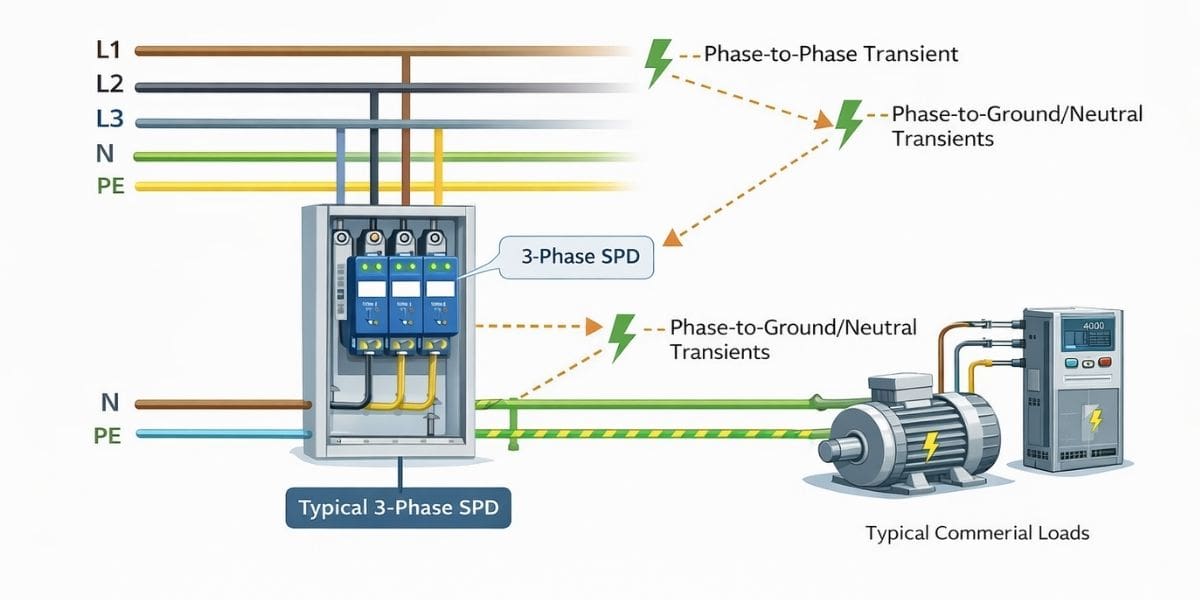

การเลือก 3 เฟส อุปกรณ์ป้องกันไฟกระชาก ไม่ใช่แค่การเลือกผลิตภัณฑ์เดียวกันในพิกัดแรงดันไฟฟ้าที่ต่างกัน ระบบเชิงพาณิชย์แบบสามเฟสมีโหมดกระชากที่หลากหลายขึ้น: เฟสต่อพื้น เฟสต่อเป็นกลาง (ถ้ามี) และทรานเซียนท์แบบเฟสต่อเฟส เครือข่ายการกระจายมีแนวโน้มที่จะซับซ้อนกว่าด้วยแผงควบคุม ตัวป้อนที่ยาวกว่า และโหลดการสลับที่ใหญ่ขึ้น

การจัดเตรียมที่เป็นกลางและลงกราวด์มีอิทธิพลอย่างมากต่อการเลือก SPD เนื่องจากกำหนดเส้นทางไฟกระชากที่มีความเกี่ยวข้องมากที่สุด อุปกรณ์ต้องตรงกับการกำหนดค่าแรงดันไฟฟ้าและวิธีการต่อสายดินของระบบเพื่อให้การป้องกันที่มีความหมายโดยไม่ต้องออกจากโหมดวิกฤติ

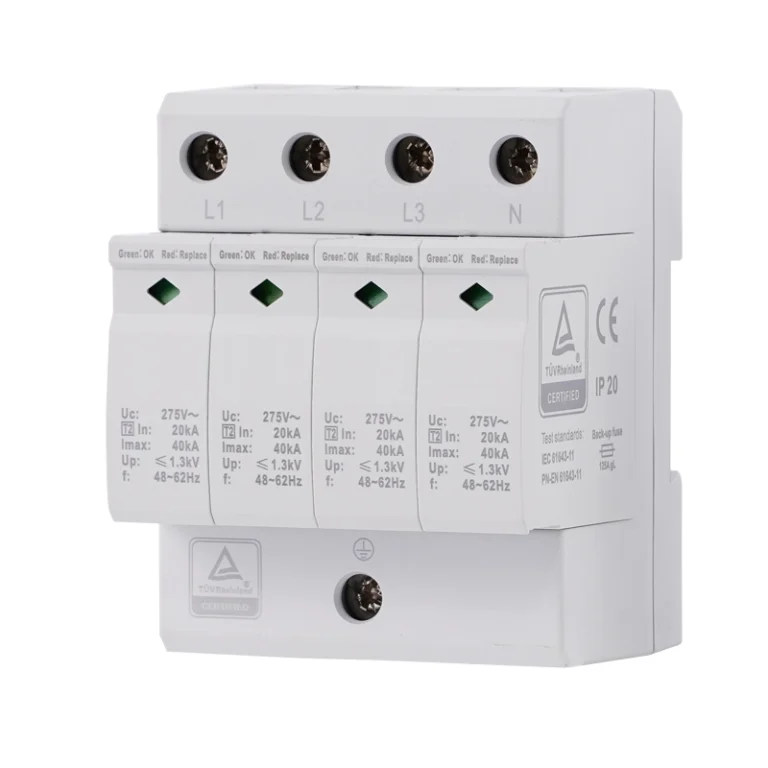

• FDS20C/4-275 คลาส II
• การกำหนด: ประเภท2
• การจำแนกประเภท: ชั้น II
• โหมดการป้องกัน: l → pe , n→pe
• แรงดันระบุ UN: 230 VAC/50(60)เฮิร์ตซ์
• สูงสุด แรงดันไฟฟ้าที่ใช้งานต่อเนื่อง UC (L-N): 275 VAC/50 (60)Hz
• ความสามารถในการทนต่อลัดวงจร: 20 ก
• IC กระแสไฟทำงานต่อเนื่อง: <20 µA
• พีซีใช้พลังงานสแตนด์บาย: ≤25 MVA
• กระแสไฟสูงสุด (8/20μS) IMAX: 40 กา
• กระแสไฟระบาย (8/20μs) ใน: 20 ก
• ระดับการป้องกันแรงดันไฟฟ้าขึ้น: ≤1.3 kV
• ความต้านทานการแยก: ＞ 1000 MΩ
• วัสดุที่อยู่อาศัย: UL94V-0
• ระดับการป้องกัน: IP20

รับใบเสนอราคา

ในโรงงานเชิงพาณิชย์ทั่วไป การกระจายแบบสามเฟสจะป้อนโหลดทางกล ไฟ และแผงท้องถิ่นสำหรับพื้นที่สำนักงาน แนวทาง SPD ควรยังคงความสม่ำเสมอ: การป้องกันเวทีที่บริการหลัก เสริมกำลังที่แผงจำหน่าย และเพิ่มการป้องกันระดับอุปกรณ์ที่ความไวหรือความต้องการเวลาทำงานที่เหมาะสม

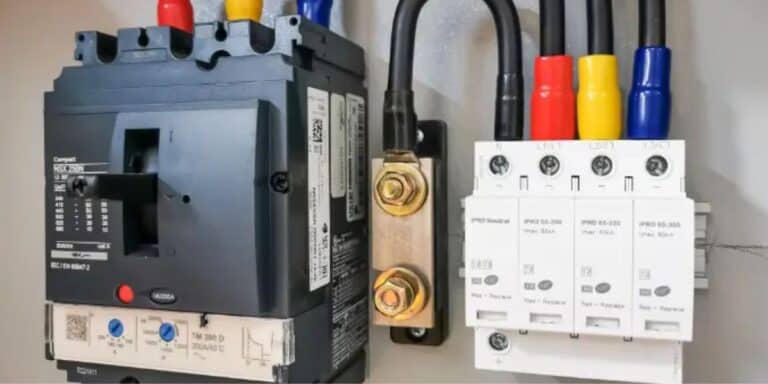

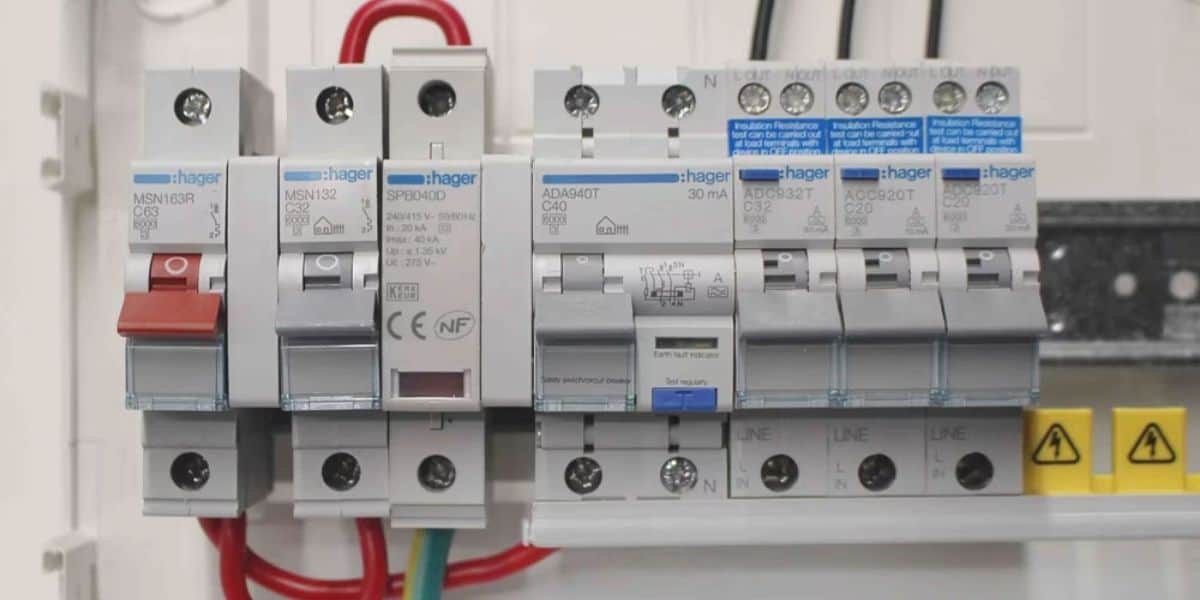

การเลือก SPD สำหรับแผงไฟฟ้า

ควรเลือกอุปกรณ์ป้องกันไฟกระชากสำหรับการใช้งานแผงไฟฟ้าโดยคำนึงถึงบทบาทของแผง

ที่แผงหลัก งานของ SPD คือการลดขนาดของสิ่งรบกวนที่เข้ามาและป้องกันไม่ให้พลังงานกระชากขนาดใหญ่เดินทางเข้าสู่การกระจายตัวของอาคารได้อย่างอิสระ ควรเลือกอุปกรณ์แผงหลักสำหรับความทนทานต่อการเปิดรับแสงสูง SCCR ที่เหมาะสม และการตรวจสอบการบริการที่ใช้งานได้จริง

ที่การกระจายย่อย งานของ SPD จะเปลี่ยนไป ต้องจัดการกับทรานเซียนท์ที่เหลือบวกกับเหตุการณ์การสลับที่สร้างขึ้นในเครื่อง ซึ่งมักจะเป็นที่ที่อุปกรณ์ประเภท 2 ให้ผลลัพธ์ที่สม่ำเสมอที่สุด เนื่องจากพวกมันปกป้องวงจรที่ป้อนพื้นที่ว่างและโหลดที่ละเอียดอ่อนโดยตรง

วิธีการแบบเป็นฉากช่วยลดความเครียดในแต่ละอุปกรณ์ แทนที่จะบังคับให้ SPD หนึ่งตัวจัดการทุกอย่าง อุปกรณ์หลายเครื่องจะแบ่งปันปริมาณงานและปรับปรุงความสามารถในการคาดการณ์ทั่วทั้งสถานที่

ข้อผิดพลาดทั่วไปทางการค้าคือการติดตั้ง SPD เพียงตัวเดียวที่บอร์ดหลัก และสมมติว่าอุปกรณ์ปลายน้ำทั้งหมดได้รับการปกป้องอย่างเท่าเทียมกัน ในความเป็นจริง อิมพีแดนซ์ของตัวป้อน ระยะทางของแผง และโหลดการสลับที่แปลเป็นภาษาท้องถิ่นจะสร้างสภาพแวดล้อมไฟกระชากที่แตกต่างกันในอาคารเดียวกัน

สถานการณ์เชิงพาณิชย์ทั่วไป + แนวทาง SPD ที่แนะนำ

อาคารสำนักงานที่มีโหลด

พื้นสำนักงานมักมีแหล่งจ่ายไฟแบบสวิตชิ่งหนาแน่น อุปกรณ์เครือข่าย และวงจรสาขายาว วิธีการแบบจัดฉากโดยใช้อุปกรณ์ทางเข้าบริการพร้อมอุปกรณ์ประเภท 2 ที่แผงกระจายพื้นมักจะเป็นวิธีที่เสถียรที่สุด ประเภทที่ 3 สามารถสงวนไว้สำหรับตู้ไอทีที่สำคัญซึ่งความไวของเวลาและความไวของอุปกรณ์สูงสุด

โรงงานอุตสาหกรรมพร้อมมอเตอร์ / VFD

ไซต์อุตสาหกรรมสร้างการสลับชั่วคราวบ่อยครั้งเนื่องจากการควบคุมมอเตอร์ คอนแทคเตอร์ และไดรฟ์ความถี่ตัวแปร อุปกรณ์ประเภท 2 ที่แผงควบคุมมอเตอร์ช่วยจัดการความเครียดซ้ำๆ อุปกรณ์ต้นน้ำที่แข็งแกร่งที่บริการหลักช่วยลดการเปิดรับแสง ในขณะที่การป้องกันระดับอุปกรณ์ที่เลือกได้รองรับการควบคุมและเครื่องมือวัดที่ละเอียดอ่อน

โซนอุปกรณ์ดูแลสุขภาพ

สภาพแวดล้อมด้านการดูแลสุขภาพมักรวมถึงอุปกรณ์ที่สำคัญที่ไม่สามารถยอมรับการรีเซ็ตความรำคาญหรือการหยุดทำงานได้ จุดเน้นควรเป็นการประสานงานที่คาดการณ์ได้: การป้องกันทางเข้าบริการ ประเภทที่ 2 ที่แผงจำหน่ายที่ให้บริการพื้นที่ทางคลินิก และการป้องกันระดับอุปกรณ์สำหรับระบบที่มีความละเอียดอ่อนเมื่อจำเป็น การมองเห็นและบำรุงรักษาการมองเห็นมีความสำคัญอย่างยิ่ง

ขายปลีก+ป้าย

ไซต์ค้าปลีกรวมแสง การปั่นจักรยาน HVAC อุปกรณ์ POS และไดรเวอร์ป้าย อุปกรณ์ประเภทที่ 2 ที่แผงกระจายช่วยลดความเครียดจากการสลับและปรับปรุงความสม่ำเสมอในพื้นที่ผู้เช่า การป้องกันระดับอุปกรณ์อาจได้รับการพิสูจน์สำหรับระบบ POS แบบเครือข่ายและอุปกรณ์ควบคุมที่ข้อผิดพลาดที่เกี่ยวข้องกับชั่วคราวจะก่อกวน

อาคารแบบผสมผสานพร้อมการวิ่งแบบยาว

เครื่องป้อนแบบยาวจะเพิ่มอิมพีแดนซ์และสามารถเปลี่ยนวิธีการแพร่กระจายและหนีบข้ามแผงได้ การแสดงละครมีความสำคัญมากขึ้น: ปกป้องที่บริการหลัก จากนั้นเสริมกำลังที่จุดกระจายดาวน์สตรีมใกล้กับโหลด ซึ่งจะช่วยลดโอกาสที่แผงระยะไกลจะเห็นแรงดันไฟฟ้าตกค้างที่สูงขึ้นเนื่องจากผลกระทบของตัวนำ

การบำรุงรักษาและการตรวจสอบในการติดตั้งเชิงพาณิชย์

อุปกรณ์ป้องกันไฟกระชากไม่ "ติดตั้งและลืม" พวกมันจะเสื่อมสภาพเมื่อเวลาผ่านไปเนื่องจากส่วนประกอบป้องกันดูดซับพลังงานระหว่างเหตุการณ์ไฟกระชาก ในสิ่งอำนวยความสะดวกเชิงพาณิชย์ที่มีการสลับบ่อย ความเครียดสะสมอาจมีนัยสำคัญแม้ว่าจะไม่มีเหตุการณ์ใดเกิดขึ้นได้ก็ตาม

ตัวบ่งชี้สถานะช่วยได้ แต่ไม่ควรถือเป็นการพิสูจน์ความสามารถในการป้องกันเต็มรูปแบบ อุปกรณ์อาจยังคงแสดง "การทำงาน" ในขณะที่มีระยะขอบป้องกันลดลงเนื่องจากการเปิดรับไฟกระชากก่อนหน้า นี่คือเหตุผลที่สิ่งอำนวยความสะดวกมักจะได้รับประโยชน์จากรอบการตรวจสอบตามแผน การติดตามเหตุการณ์หากมี และการวางแผนทดแทนที่ได้มาตรฐานสำหรับแผงที่มีแสงสูง

การบำรุงรักษาเป็นปัจจัยการคัดเลือกในทางปฏิบัติ การออกแบบโมดูลาร์สามารถลดเวลาหยุดทำงานได้โดยให้เปลี่ยนได้เร็วขึ้นในระหว่างหน้าต่างบำรุงรักษา การส่งสัญญาณระยะไกลสามารถช่วยให้ทีมสิ่งอำนวยความสะดวกตรวจพบโมดูลที่ล้มเหลวโดยไม่ต้องเปิดแผงซ้ำๆ รองรับการทำงานที่ปลอดภัยและมีประสิทธิภาพมากขึ้น

กรอบคำแนะนำขั้นสุดท้าย

กระบวนการแนะนำที่เป็นกลางและอิงตามวิศวกรรมเริ่มต้นด้วยการออกแบบการกระจายของอาคาร จากนั้นจึงจับคู่ชั้นการป้องกันกับโซนการสัมผัส เป้าหมายคือเพื่อหลีกเลี่ยงไม่ให้โหลดวิกฤติที่ป้องกันการโหลดที่สำคัญและหลีกเลี่ยงการทำให้ระบบซับซ้อนเกินไปด้วยอุปกรณ์ที่ไม่พร้อมเพรียงกัน

กรอบการเลือก SPD เชิงพาณิชย์ 5 ขั้นตอน

1. กำหนดระดับแสงและจุดเข้า (ยูทิลิตี้, ตัวป้อน, ความหนาแน่นของโหลดการสลับ)

2. ตัดสินใจเลือกการป้องกันแบบจัดฉากโดยใช้ประเภท 1 และประเภทที่ 2 ที่แผงที่เหมาะสม

3. ระบุโหลดที่ละเอียดอ่อนซึ่งได้รับประโยชน์จากตำแหน่งประเภทที่ 3 ใกล้อุปกรณ์

4. ตรวจสอบการให้คะแนน UL 1449 ความเหมาะสมของ VPR ในความทนทานและความเข้ากันได้ของ SCCR

5. มั่นใจในคุณภาพการติดตั้ง: สายสั้น ตำแหน่งที่ถูกต้อง และการประสานงานระหว่างแผง


บทสรุป

ในการติดตั้งระบบไฟฟ้าเชิงพาณิชย์ อุปกรณ์ป้องกันไฟกระชาก "ด้านบน" จะเป็นอุปกรณ์ที่จับคู่กับประเภท ตำแหน่ง และการตรวจสอบความถูกต้อง กลยุทธ์อุปกรณ์ป้องกันไฟกระชากของ UL 1449 ที่ระบุไว้จะทำงานได้ดีที่สุดเมื่อจัดฉากผ่านทางเข้าบริการ แผงจำหน่าย และโซนอุปกรณ์ที่ละเอียดอ่อน การประสานงานและคุณภาพการติดตั้งมักจะมีความสำคัญมากกว่าการใหญ่ และระบบเชิงพาณิชย์จะได้รับประโยชน์สูงสุดจากการป้องกันที่สามารถคาดการณ์ได้ ตรวจสอบได้ และบำรุงรักษาได้เมื่อเวลาผ่านไป
