อุปกรณ์ป้องกันไฟกระชากใดดีที่สุดสำหรับแผงอุตสาหกรรมสามเฟส

สำหรับแผงอุตสาหกรรมสามเฟสส่วนใหญ่ ทางเลือกที่ดีที่สุดคือ a อุปกรณ์ป้องกันไฟกระชากแบบที่ 2 ติดตั้งที่แผง (ระดับการกระจาย) ประสานงานกับการป้องกันต้นน้ำและลงดินได้ดี ใด ประเภท 1 หน่วยกลายเป็นตัวเลือกที่ดีกว่าที่ ทางเข้าออก เมื่อการเปิดรับสัญญาณกระชากเข้ามาสูงในขณะที่ ประเภท 3 อุปกรณ์ส่วนใหญ่มีไว้สำหรับปลายทางที่ละเอียดอ่อนและไม่ใช่ตัวเลือกหลักสำหรับการป้องกันแผง

บทความนี้จะกล่าวถึงวิธีการเลือกประเภท SPD ที่เหมาะสมสำหรับแผงอุตสาหกรรมสามเฟส ปัจจัยในทางปฏิบัติที่สำคัญที่สุด และรายละเอียดการติดตั้งส่งผลต่อประสิทธิภาพการทำงานในโลกแห่งความเป็นจริงอย่างไร

ความหมายของ “ดีที่สุด” สำหรับแผงอุตสาหกรรมสามเฟส

ในระบบพลังงานอุตสาหกรรม "ดีที่สุด" ไม่ได้หมายถึง "สูงสุด" หรือ "คะแนนสูงสุด" หมายถึงอุปกรณ์และวิธีการติดตั้งที่ให้ การจำกัดไฟกระชากซ้ำ ภายใต้สภาพการทำงานจริง

สำหรับแผงสามเฟส "ดีที่สุด" โดยทั่วไปหมายถึง:

• การดำเนินงานที่เชื่อถือได้ ภายใต้เหตุการณ์สลับกันบ่อยๆ

• การป้องกันแบบพิกัด ระหว่างแผงหลักและปลายน้ำ

• ประสิทธิภาพที่ทำซ้ำได้ เหนือเหตุการณ์ไฟกระชากมากมาย (ไม่ใช่แค่งานใหญ่ครั้งเดียว)

• ความสามารถในการดูแลรักษา,รวมทั้งบ่งชี้สถานะที่ชัดเจนและทดแทนในทางปฏิบัติ

• การจัดการไฟกระชากอย่างมีประสิทธิภาพ จากมอเตอร์ คอนแทคเตอร์ และโหลดที่ขับเคลื่อนด้วย VFD


โซลูชันที่ใช้งานได้จริงต้องพอดีกับโทโพโลยีทางไฟฟ้าของแผงและสามารถติดตั้งได้ด้วยการเชื่อมต่อแบบสั้นและเหนี่ยวนำต่ำ

แหล่งกำเนิดคลื่นไฟฟ้าที่พบได้ทั่วไปในแผง 3 เฟสอุตสาหกรรม

ไฟกระชากอุตสาหกรรมมักถูกสร้างขึ้นภายในโรงงาน ไม่เพียงแต่จากฟ้าผ่าเท่านั้น แม้ว่าจะไม่มีกิจกรรมพายุ การดำเนินการเปลี่ยนสามารถสร้างแรงดันไฟเกินชั่วคราวที่ทำให้เกิดความเครียด ไดรฟ์ PLC หม้อแปลงควบคุม และเครื่องมือวัด

แหล่งที่มาของคลื่นทั่วไป ได้แก่ :

• การสลับมอเตอร์ (การเริ่มต้นข้ามสาย, การดำเนินการคอนแทค, การเดินทางเกินพิกัด)

• กิจกรรม VFD (การสลับขอบอย่างรวดเร็ว, ปฏิสัมพันธ์ของบัส DC, เหตุการณ์เบรก)

• การสลับธนาคารตัวเก็บประจุ และขั้นตอนการแก้ไขตัวประกอบกำลัง

• ยูทิลิตี้รบกวน (การล้างข้อมูลผิดพลาด การปิด การสลับตัวป้อน)

• สายยาววิ่ง ที่ประพฤติตัวเหมือนเสาอากาศและเพิ่มคัปปลิ้งของทรานเซียนท์


ประเด็นสำคัญในสภาพแวดล้อมทางอุตสาหกรรมคือการทำซ้ำ: ไฟกระชากขนาดเล็กและขนาดกลางสามารถเกิดขึ้นได้หลายครั้งต่อวัน

ผู้สนับสนุน Surge ทั่วไปในโรงงาน ได้แก่ :

• การสลับโหลดอุปนัยขนาดใหญ่ (มอเตอร์, โซลินอยด์, เครน)

• การสลับอินพุต VFD และเหตุการณ์ฝั่งไดรฟ์

• พลังงานหม้อแปลงและทรานส์เซียนท์ที่เกี่ยวข้องกับการบุกรุก

• การสลับตัวป้อนยูทิลิตี้และการล้างข้อผิดพลาด

• ตัวป้อนแบบยาวไปยัง MCC ระยะไกลหรือแผงย่อย

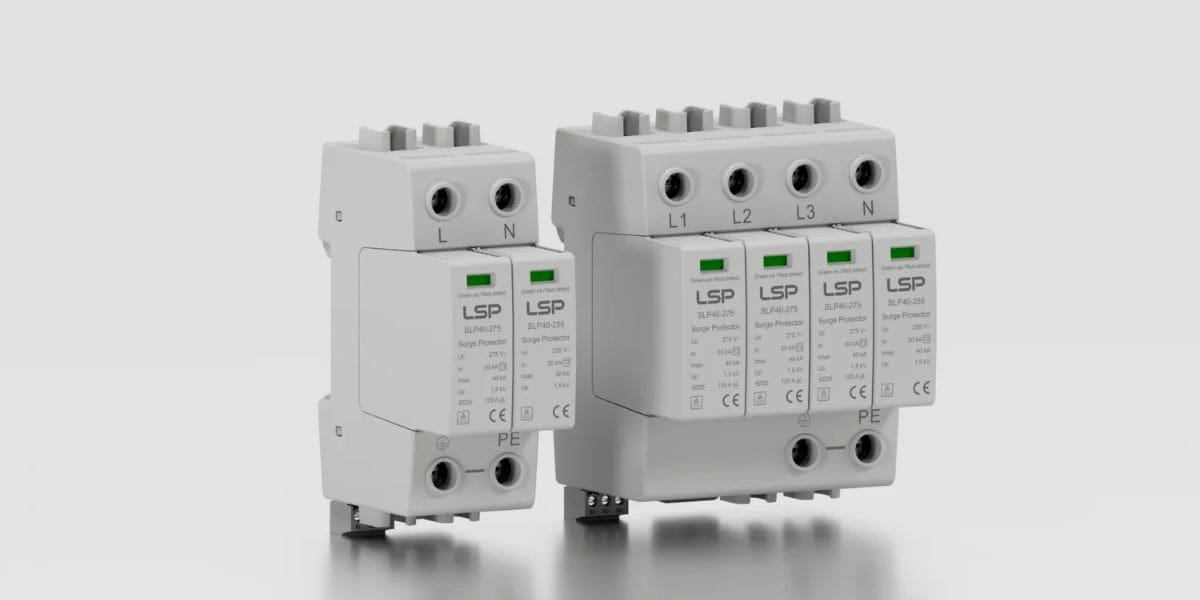

Type 2 SPD: ทางเลือกที่เป็นประโยชน์มากที่สุดสำหรับแผงอุตสาหกรรม

ใด อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2 โดยทั่วไปเป็นตัวเลือกที่ใช้งานได้จริงมากที่สุดสำหรับแผงอุตสาหกรรมสามเฟสเพราะได้รับการออกแบบมาสำหรับ การติดตั้งระดับการกระจาย และสำหรับการจัดการ สลับชั่วคราวสลับกัน.

ในแผงอุตสาหกรรมจริง ปัญหาที่พบบ่อยที่สุดไม่ใช่การกระชากที่รุนแรงเพียงชุดเดียว แต่เป็นชุดของทรานเซียนต์ที่เล็กกว่าชุดยาว โดยทั่วไปแล้ว อุปกรณ์ประเภท 2 จะได้รับการคัดเลือกสำหรับหน้าที่นี้ เนื่องจากมีจุดประสงค์เพื่อหนีไฟกระชากที่ปรากฏที่บัสแผงและป้องกันวงจรสาขาปลายน้ำหลายวงจร

ทำไม Type 2 มักจะเหมาะสมที่สุดที่แผง

หน่วยประเภท 2 ที่ติดตั้งที่แผงควบคุมสามารถ:

• คุ้ม โหลดหลาย เชื่อมต่อปลายน้ำของแผง

• ลดความเครียด ควบคุมอุปกรณ์จ่ายไฟ, โมดูล PLC I/O และเครื่องมือวัด

• ช่วยรักษาระดับแรงดันไฟฟ้าชั่วคราวที่ทำให้การเดินทางที่สร้างความรำคาญหรือรีเซ็ตคอนโทรลเลอร์

• ให้ชั้นการป้องกันที่ใช้งานได้จริงใน MCCs แผงจำหน่ายและแผงเครื่อง


บันทึกการติดตั้งที่ใช้งานได้จริงที่ส่งผลต่อประสิทธิภาพการทำงาน

สำหรับการป้องกันระดับแผง การเลือกอุปกรณ์มีความสำคัญ แต่รูปแบบการเดินสายไฟมักจะมีความสำคัญมากกว่า

ตำแหน่งใกล้บัสบาร์:
SPD ของแผงจะทำงานได้ดีที่สุดเมื่อเชื่อมต่อใกล้กับเฟสบัสและจุดเชื่อมต่อของแถบกลาง/กราวด์มากที่สุด ความยาวของลวดยาวจะเพิ่มแรงดันตกแบบเหนี่ยวนำระหว่างการกระชากอย่างรวดเร็ว

สายสั้น:
ยิ่งตัวนำสั้นและตรงมากเท่าใด อิมพีแดนซ์ที่มีประสิทธิภาพก็จะยิ่งต่ำลงในระหว่างการกระชาก ความยาวของตัวนำที่มากเกินไปสามารถเพิ่มแรงดันไฟฟ้าให้เห็นได้อย่างมากโดยอุปกรณ์

คุณภาพการต่อสายดินและพันธะ:
แม้แต่อุปกรณ์ป้องกันไฟกระชากคุณภาพสูงจะทำงานได้ไม่ดีหากการต่อสายดินและการยึดติดของแผงนั้นไม่สอดคล้องกัน หลวม หรือมีเส้นทางผ่านเส้นทางยาว

โดยทั่วไปแล้ว ประเภทที่ 2 จะประสานงานกันได้ง่ายกว่าในหลายแผง: หนึ่งที่จุดกระจายหลัก จากนั้นหน่วยเพิ่มเติมที่แผงย่อยดาวน์สตรีมที่ป้อนโหลดที่ไวต่อโหลด

เมื่อ SPD ประเภท 1 กลายเป็นตัวเลือกที่ดีกว่า

ใด อุปกรณ์ป้องกันไฟกระชากชนิดที่ 1 กลายเป็นทางเลือกที่ดีกว่าเมื่อจุดติดตั้งอยู่ที่จุดติดตั้ง ทางเข้าออก หรือสิ่งอำนวยความสะดวกมี การเปิดรับแสงสูง เพื่อกระชากที่เข้ามา สิ่งนี้สามารถเกิดขึ้นได้ในโรงงานที่มีสายสาธารณูปโภคเหนือศีรษะ ตัวนำบริการแบบยาว อุปกรณ์กลางแจ้ง หรือกิจกรรมการสลับยูทิลิตี้บ่อยครั้ง

อุปกรณ์ประเภทที่ 1 มักใช้เมื่อพลังงานไฟกระชากที่มาถึงบริการอาคารสูงขึ้น และจำเป็นต้องมีการป้องกันก่อนที่จะเดินสายไฟกระจายน้ำที่กระจายผ่านโรงงาน

เปิดรับบริการและพลังงานไฟกระชากขาเข้า

ที่ทางเข้าบริการ ไฟกระชากอาจมีขนาดและพลังงานสูงขึ้น นี่คือสถานที่ที่โรงงานอาจต้องการการป้องกัน "บรรทัดแรก" ที่แข็งแกร่งที่สุด

อย่างไรก็ตาม การติดตั้งอุปกรณ์ประเภท 1 ที่ทางเข้าบริการไม่ได้ทำให้ไม่จำเป็นต้องใช้หน่วยประเภท 2 ในแผงจำหน่าย เป้าหมายคือ การประสานไม่ใช่กลยุทธ์อุปกรณ์เดียว

ประสานงานกับประเภทที่ 2

แนวทางอุตสาหกรรมทั่วไปคือ:

• ประเภทที่ 1 ที่ทางเข้าบริการ (ชั้นป้องกันขาเข้า)

• ประเภทที่ 2 ที่แผงกระจายหลักและ MCC (เลเยอร์การป้องกันระดับอุปกรณ์)


ซึ่งจะช่วยลดความเค้นของไฟกระชากที่จุดเริ่มต้นหลัก และจำกัดช่วงชั่วคราวใกล้โหลด

อุปกรณ์ประเภท 1 มักจะเป็นตัวเลือกที่ดีกว่าเมื่อ:

• SPD ถูกติดตั้งที่ทางเข้าบริการหรือตำแหน่งถอดหลัก

• ไซต์มีสายจ่ายเหนือศีรษะหรือสัมผัสพายุบ่อยครั้ง

• มีตัวนำบริการยาวที่ป้อนสวิตช์บอร์ดหลัก

• สิ่งอำนวยความสะดวกประสบกับการรบกวนการสลับยูทิลิตี้ซ้ำแล้วซ้ำอีก

• คุณต้องมีเลเยอร์ต้นน้ำที่แข็งแกร่งก่อนการป้องกันการกระจายดาวน์สตรีม


โดยที่ประเภท 3 เหมาะกับ

อุปกรณ์ประเภท 3 มีไว้สำหรับการป้องกัน ณ จุดใช้งานใกล้กับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนเป็นหลัก ในการตั้งค่าทางอุตสาหกรรม สิ่งเหล่านี้สามารถช่วยปกป้องจุดสิ้นสุดเฉพาะ เช่น แหล่งจ่ายไฟของเครื่องมือวัด ชั้นวาง PLC หรืออุปกรณ์สื่อสาร

พวกเขาไม่ได้แทนที่สำหรับ อุปกรณ์ป้องกันไฟกระชาก สำหรับการติดตั้งแผงไฟฟ้า การป้องกันระดับแผงจะต้องได้รับการแก้ไขที่จุดแจกจ่ายก่อน เนื่องจากนั่นคือจุดที่ไฟกระชากเข้ามาและแพร่กระจายไปยังหลายวงจร

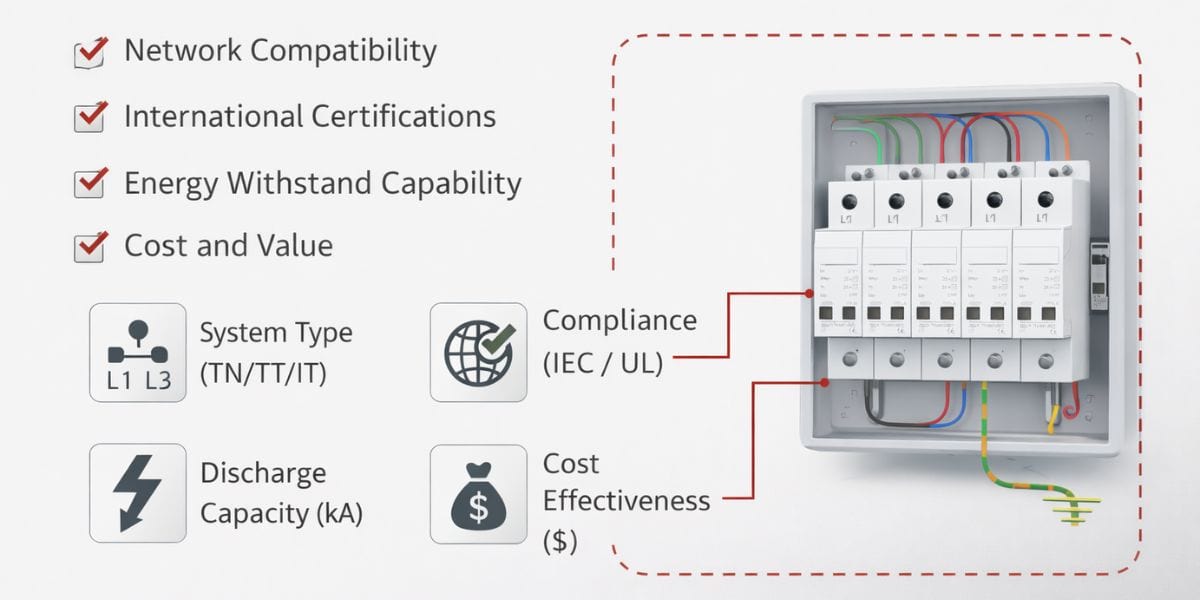

เกณฑ์การคัดเลือกอุปกรณ์ป้องกันไฟกระชาก 3 เฟสที่เหมาะสม

นี่เป็นส่วนที่สำคัญที่สุดเพราะ "ดีที่สุด" ขึ้นอยู่กับการจับคู่อุปกรณ์กับข้อจำกัดในการติดตั้ง ใด อุปกรณ์ป้องกันไฟกระชาก 3 เฟส ต้องเลือกตามโทโพโลยีของระบบ โหมดไฟกระชากที่คาดไว้ รอบการทำงาน และการบำรุงรักษา

แรงดันไฟฟ้าและโทโพโลยีของระบบ (3 สายเทียบกับ 4 สาย)

เริ่มต้นด้วยการยืนยันการกำหนดค่าการกระจาย:

• ระบบ 3 สาย (ไม่มีความเป็นกลาง): โดยทั่วไปการจัดเรียงเดลต้า

• ระบบ 4 สาย (ด้วยความเป็นกลาง): โดยทั่วไปแล้วการจัดเตรียมแบบไว


เรื่องนี้สำคัญเพราะ SPD จะต้องสามารถจัดการกับเส้นทางไฟกระชากที่มีอยู่ในระบบได้

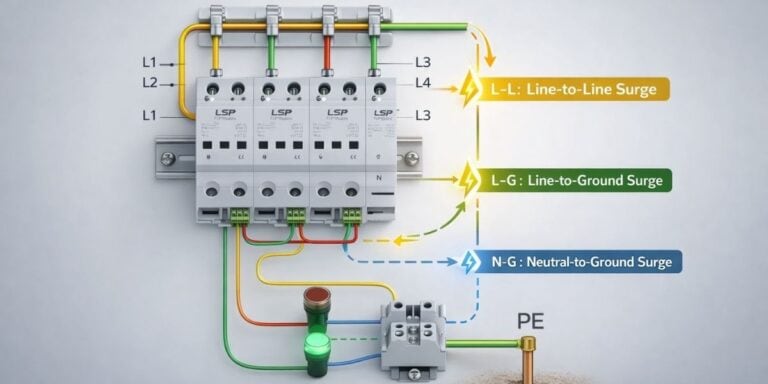

โหมดกระชากที่มีความสำคัญในแผงสามเฟส

ในแผงสามเฟส ไฟกระชากไม่เพียงปรากฏขึ้นจากเฟสหนึ่งไปยังอีกพื้นหนึ่ง โหมดทั่วไป ได้แก่ :

• บรรทัดต่อบรรทัด (L–L) กระชากโดยเฉพาะในระบบสามเหลี่ยมปากแม่น้ำสามสาย

• บรรทัดต่อพื้นดิน (L–G) กระชาก พบได้ทั่วไปในระบบที่มีสายดิน

• เส้นต่อเป็นกลาง (L–N) กระชากในระบบสี่สาย


ความไม่ตรงกันระหว่างการกำหนดค่า SPD และโหมดไฟกระชากจริงอาจทำให้อุปกรณ์เปิดออกได้แม้ในขณะที่ติดตั้งอุปกรณ์

ตำแหน่งการติดตั้ง: แผงหลัก VS แผงย่อย

ในกรณีที่ติดตั้งอุปกรณ์จะเปลี่ยนความเครียด:

• ทางเข้าบริการหลัก: การรับแสงที่เข้ามาสูงขึ้น คลื่นที่มากขึ้นที่เกี่ยวข้องกับยูทิลิตี้

• แผงกระจาย / MCC: สวิตช์ภายในบ่อยครั้งจากมอเตอร์และไดรฟ์

• แผงเครื่อง: ใกล้กับการควบคุมที่ละเอียดอ่อน แต่ต้องใช้พื้นที่จำกัดและการเดินสายสั้น


ผลลัพธ์โดยรวมที่ดีที่สุดมักจะทำได้โดยการวางการป้องกันเมื่อไฟกระชากเข้ามา และ ที่ซึ่งโหลดที่ละเอียดอ่อนจะเข้มข้น

ความอดทนสำหรับไฟกระชากที่สลับกันบ่อยๆ

แผงอุตสาหกรรม มอเตอร์ป้อนอาหารและ VFDs มักพบอาการชั่วคราวซ้ำๆ ควรเลือกอุปกรณ์นี้เพื่อความทนทานในสภาพแวดล้อมนั้น ไม่ใช่แค่สำหรับเหตุการณ์สุดขั้วที่หายากเท่านั้น

อุปกรณ์ที่ทำงานได้ดีในการตั้งค่าเชิงพาณิชย์แบบเบาอาจไม่เหมาะกับแผงที่โหลดขนาดใหญ่ตลอดทั้งวัน

การติดตามและบำรุงรักษา

ในสภาพแวดล้อมทางอุตสาหกรรม การบำรุงรักษามีความสำคัญเนื่องจากการป้องกันสามารถลดลงเมื่อเวลาผ่านไป

ลักษณะการบำรุงรักษาที่มีประโยชน์ ได้แก่ :

• ตัวบ่งชี้สถานะท้องถิ่นที่ชัดเจน

• รายชื่อผู้ติดต่อสถานะระยะไกลสำหรับการเตือน (หากสถานที่ใช้การตรวจสอบ)

• วิธีการเปลี่ยนที่ใช้งานได้จริงระหว่างหน้าต่างการบำรุงรักษา


ข้อ จำกัด ทางกายภาพและความยาวของตะกั่ว

ประสิทธิภาพของไฟกระชากได้รับอิทธิพลอย่างมากจากรูปทรงของการเดินสาย:

• สายยาวเพิ่มแรงดัน let-through

• ลูปเพิ่มคัปปลิ้งอุปนัย

• การกำหนดเส้นทางควบคู่ไปกับตัวนำที่มีเสียงดังสามารถลดประสิทธิภาพลงได้


หากเลย์เอาต์ของแผงบังคับให้ตัวนำยาวทำงาน อุปกรณ์ที่ "ดีกว่า" บนกระดาษอาจทำงานได้แย่กว่ายูนิตที่ติดตั้งมาอย่างดีและติดตั้งอย่างเหมาะสม

ความแตกต่างของแกนกลาง

ด้านล่างนี้คือการเปรียบเทียบเชิงปฏิบัติที่เน้นการตัดสินใจของคณะกรรมการอุตสาหกรรม

คุณลักษณะ/เกณฑ์	อุปกรณ์ป้องกันไฟกระชากชนิดที่ 1	อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2	เหมาะสำหรับแผงอุตสาหกรรม (คำตอบสั้น ๆ )
จุดติดตั้งทั่วไป	ทางเข้าบริการ/สถานที่ต้นน้ำ	แผงกระจาย/แผงย่อย/MC	ประเภทที่ 2 สำหรับการติดตั้งระดับแผงส่วนใหญ่
จุดประสงค์หลัก	การป้องกันตัวแรกจากไฟกระชากที่เข้ามา	การหนีบที่แผงบัสสำหรับวงจรดาวน์สตรีม	แบบที่ 2 สำหรับป้องกันวงจรสาขาหลายสาขา
โปรไฟล์การเปิดรับ	พลังงานไฟกระชากที่เข้ามาสูงขึ้น	การสลับชั่วคราวสูงของการสลับชั่วคราว	แบบที่ 2 สำหรับการสลับอุตสาหกรรมแบบวันต่อวัน
บทบาทการประสานงาน	ชั้นต้นน้ำเพื่อลดความเครียด	ชั้นปลายน้ำใกล้โหลด	ใช้ทั้งเมื่อเปิดรับแสงสูง
ความไวในการเดินสาย	ยังคงไวต่อความยาวตะกั่วแต่มักติดตั้งที่เกียร์หลัก	ไวต่อความยาวของตะกั่วมากเนื่องจาก transients ที่รวดเร็วที่ระดับแผง	แบบที่ 2 ต้องใช้ความระมัดระวังในการเดินสายสั้น
กรณีการใช้งานที่ดีที่สุด	ไซต์รับแสงสูง การป้องกันทางเข้าบริการ	แผงกระจายอุตสาหกรรมส่วนใหญ่	ประเภทที่ 2 มักจะเป็นตัวเลือกหลัก

ตารางนี้สะท้อนให้เห็นว่าเหตุใดอุปกรณ์ประเภท 2 จึงเป็นตัวเลือกเริ่มต้นสำหรับแผงอุตสาหกรรม ในขณะที่ประเภทที่ 1 กลายเป็นตัวเลือกที่ต้องการที่ทางเข้าบริการหรือในสภาพแวดล้อมที่เปิดรับแสงสูง

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

คุณภาพการติดตั้งสามารถตัดสินได้ว่าอุปกรณ์ป้องกันไฟกระชากทำงานตามที่คาดไว้หรือไม่ อุปกรณ์ที่เลือกมาอย่างดีพร้อมสายไฟที่ไม่ดีอาจทำให้แรงดันไฟชั่วคราวสูงขึ้นเข้าถึงอุปกรณ์ได้

ให้ตัวนำสั้นและตรงไปตรงมา

ตัวนำสั้นช่วยลดแรงดันไฟอุปนัยระหว่างเหตุการณ์กระชากอย่างรวดเร็ว ในทางปฏิบัติ:

• หลีกเลี่ยงเส้นทางที่หย่อนหรือเส้นทางยาวเป็นพิเศษ

• ใช้จุดเชื่อมต่อที่ใช้งานได้จริงที่ใกล้เคียงที่สุด

• รักษาเฟสและเส้นทางกลับอย่างใกล้ชิด


หลีกเลี่ยงการวนซ้ำและโค้งงอที่ไม่จำเป็น

ลูปขนาดใหญ่ทำงานเหมือนตัวเหนี่ยวนำและเพิ่มอิมพีแดนซ์ที่มีประสิทธิภาพในช่วงชั่วคราวที่รวดเร็ว การกำหนดเส้นทางที่แน่นและสะอาดช่วยให้แคลมป์อุปกรณ์กระชากเร็วขึ้นและลดลง

ความสมบูรณ์ของพันธะและความสมบูรณ์ของสายดิน

SPD ของแผงขึ้นอยู่กับเส้นทางความต้านทานต่ำไปยังจุดอ้างอิง (กราวด์/เป็นกลางขึ้นอยู่กับการออกแบบระบบ) ตัวดึงหลวม ทาสีใต้จุดยึด หรือจัมเปอร์แบบพันธะยาวช่วยลดประสิทธิภาพการทำงาน

จุดเชื่อมต่อที่ถูกต้อง

เชื่อมต่อให้ใกล้ที่สุดเท่าที่จะเป็นไปได้กับแผงบัสและแท่งกราวด์/เป็นกลาง ไม่ใช่ที่ปลายสายไฟของกิ่งไม้

การประสานงานกับการป้องกันต้นน้ำและปลายน้ำ

สิ่งอำนวยความสะดวกทางอุตสาหกรรมมักได้รับประโยชน์จากการป้องกันแบบจัดฉาก การป้องกันต้นน้ำช่วยลดความเครียดที่เข้ามา การป้องกันดาวน์สตรีมจำกัดการสลับชั่วคราวในพื้นที่ใกล้โหลดวิกฤต

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งระดับแผง ได้แก่ :

• ติดตั้ง SPD ใกล้กับจุดเชื่อมต่อบัสเฟส

• ให้สายสั้น ตรง และแน่น

• หลีกเลี่ยงการกำหนดเส้นทางตัวนำ SPD ควบคู่ไปกับสายไฟที่มีสัญญาณรบกวนสูง

• ตรวจสอบการยึดเกาะที่มั่นคงและการปฏิบัติของแรงบิดในการสิ้นสุดที่ถูกต้อง

• ประสานงาน SPD หลักและปลายน้ำสำหรับการป้องกันแบบเลเยอร์


ข้อผิดพลาดทั่วไปที่ลดประสิทธิภาพของ SPD

“ความล้มเหลวของ SPD” จำนวนมากในไซต์อุตสาหกรรมไม่ได้เกิดจากอุปกรณ์ที่มีข้อบกพร่อง แต่โดยตัวเลือกการติดตั้งที่เพิ่มแรงดันไฟฟ้าหรือความเครียดของอุปกรณ์โดยไม่จำเป็น

การติดตั้งไกลจากรถบัสมากเกินไป

ระยะทางเพิ่มอิมพีแดนซ์ หากติดตั้ง SPD ให้ไกลและต่อสายด้วยตัวนำยาว แรงดันไฟกระชากที่เห็นที่บัสจะยังคงอยู่ในระดับสูงแม้ว่า SPD จะทำงานอยู่ก็ตาม

สายยาวและห่วงใหญ่

ตัวนำและลูปแบบยาวทำหน้าที่เหมือนตัวเหนี่ยวนำและต้านทานการเปลี่ยนแปลงของกระแสไฟกระชากอย่างรวดเร็ว ซึ่งอาจทำให้แรงดันไฟฟ้าสูงขึ้นที่ขั้วอุปกรณ์

อาศัยเพียงเครื่องเดียวสำหรับสถานที่ทั้งหมด

อุปกรณ์เดียวที่ทางเข้าบริการอาจไม่ปกป้องแผงย่อยที่อยู่ห่างไกลหรือโหลดที่ละเอียดอ่อนอย่างเพียงพอ ไฟกระชากภายในยังคงเกิดขึ้นได้ลึกภายในโรงงาน

ละเลยคุณภาพการต่อสายดิน

หากการต่อสายดินและพันธะไม่สอดคล้องกัน SPD อาจไม่หนีบอย่างมีประสิทธิภาพหรืออาจสร้างการเปลี่ยนแปลงอ้างอิงที่ไม่คาดคิดซึ่งยังคงเน้นอุปกรณ์อิเล็กทรอนิกส์

การเลือกประเภทสถานที่ผิด

การใช้อุปกรณ์ประเภทจุดติดตั้งผิดสามารถลดประสิทธิภาพลงได้ สภาพแวดล้อมการเปิดรับบริการและสภาพแวดล้อมการสลับระดับการกระจายเป็นโปรไฟล์ความเครียดที่แตกต่างกัน

ข้อผิดพลาดทั่วไปที่ลดประสิทธิภาพ ได้แก่ :

• การติดตั้ง SPD ให้ห่างจากจุดเชื่อมต่อบัสพาเนล

• ใช้ตัวนำที่ยาวและยาวโดยไม่จำเป็น

• สมมติว่า SPD หนึ่งตัวปกป้องทุกแผงย่อยและแผงเครื่องอย่างเท่าเทียมกัน

• มองเห็นคุณภาพของเส้นทางสายดินและพันธะภายในแผง

• การเลือกประเภทอุปกรณ์ที่ไม่ตรงกับตำแหน่งการติดตั้ง


บทสรุป

สำหรับแผงอุตสาหกรรมสามเฟสส่วนใหญ่ a อุปกรณ์ป้องกันไฟกระชากชนิดที่ 2 การติดตั้งที่แผงมักจะเป็นทางเลือกที่ดีที่สุด ใด ประเภท 1 หน่วยเหมาะสมที่สุดที่ ทางเข้าออก เมื่อการเปิดรับไฟกระชากเข้ามาสูง มักจะประสานกับการป้องกันแบบที่ 2 ที่ปลายน้ำ ในสภาพแวดล้อมอุตสาหกรรมจริง คุณภาพการติดตั้งและรูปแบบการเดินสาย มักจะมีความสำคัญมากกว่าการทำให้อุปกรณ์มีขนาดใหญ่
