DMX512 LED Strip Light Chip Gebruikershandleiding

DMX512 chip als de kern besturingsmodule van DMX LED strip licht, door de decodering van DMX512 protocol opdrachten, nauwkeurige regeling van LED licht helderheid, kleur en dynamische effecten. In gebouwverlichting, entertainmentverlichting en andere scenario's verbeteren de protocolcompatibiliteit en uitbreidingsmogelijkheden van de chip het niveau van systeemintelligentie aanzienlijk en worden ze de belangrijkste technische ondersteuning voor moderne verlichtingsprojecten.

Wat zijn de fabrikanten van DMX-stripverlichtingschips?

DMX512 LED strip light chips zijn in verschillende soorten op de markt; welke prestatieverschillen en prijsvoordelen hebben ze? Ontwerpers moeten bij de chipselectie weten hoe ze moeten kiezen. Volgens mijn statistieken kiezen DMX LED striplichtfabrikanten hun chips uit de volgende bedrijven.

1. Shenzhen Leadcore Technology Co. werd opgericht in 2008 en heeft zijn hoofdkantoor in Shanghai Pudong New Area, No. 1258, Mingyue Road. Het bedrijf is de kernonderneming van Datang Telecom Technology & Industry Group in de IC-ontwerpsector, gespecialiseerd in onderzoek en ontwikkeling en toepassing van kerntechnologieën van 2G, 3G en 4G mobiele internetterminals, en levert 3G/4G mobiele terminalchips en -oplossingen.

De belangrijkste DMX512 chipmodellen zijn UCS512C4, UCS512-A, UCS512-B512-CN, UCS512-D, UCS512-E, UCS512-F, UCS512-G-S, UCS512-H, UCS512-H-S, enz.

2. Shenzhen Sunmoon MicroElectronics Co. is opgericht in 2003, heeft zijn hoofdkantoor in Shenzhen en richt zich op het ontwerp van krachtige LED-display driverchips. Producten worden op grote schaal gebruikt in LED-displays, intelligente verlichting en huishoudelijke apparaat controle velden en staan bekend om technische innovatie en betrouwbaarheid.

De belangrijkste DMX512 chipmodellen zijn SM1651X-3CH, SM1651X-4CH, SM17512, SM1752X, SM17500, SM17500-Self, SM512, SM522, SM18522, enz.

3. Shenzhen Titan Micro Electronics Co. werd opgericht in 2003 en heeft zijn hoofdkantoor in het North District of Hi-Tech Industrial Park, Nanshan District, Shenzhen. Het bedrijf houdt zich bezig met IC-ontwerp, verpakken en testen, productie van halfgeleiderapparatuur en industrialisatiemarketing.

De belangrijkste DMX512-chips zijn TM512AC, TM512ACE, TM512AC0, TM512AC4, TM512AD, TM512AL1, HTM512AB, TM512ADH, enz.

4. Shenzhen Hichips Technology Co, Ltd. opgericht in 2010, voorheen bekend als het China Electric Power Research Institute of "communicatie en macht technologie tak" Het bedrijf is gespecialiseerd in hoge-precisie sensor chips. Het bedrijf is gespecialiseerd in onderzoek en ontwikkeling van sensorchips met hoge precisie, vooral op het gebied van energiebewaking en industriële automatisering, met aanzienlijke technische voordelen.

De belangrijkste DMX512 chipmodellen zijn Hi512A0, Hi512A4, Hi512A6, Hi512D, Hi512A0-Zelf, enz.

Om de toegang te vergemakkelijken heeft de auteur van deze verschillende chipmodellen een gedetailleerde statistiek gemaakt; zie de volgende tabel.

IC Cheupen Suppoted	IC-modellen
UCS Series	UCS512-A, UCS512-B, UCS512-C4, UCS512-CN, UCS512-D, UCS512-E, UCS512-F, UCS512-G6
SM Series	SM16512PS, SM1651X-4CH, SM17512, SM1752X, SM17500, SM19522(4CH), SM18522, SM522
TM Series	TM512AB, TM512AL, TM512AC(4CH), TM512AD, TM512ACE(3CH), TM512BC(4CH), TM512AB4(4CH)
HI Series	HI512A0, HI512A4, HI512A4L, HI512D5H-5CH

Kenmerken van de drie veelgebruikte DMX512-chips

Hoe kies je deze DMX LED-strips voor algemene gebruikers? Wat is het verschil tussen deze chips? Momenteel zijn de drie meest gebruikte DMX-chips als volgt: UCS512C4, SM18522PS en TM512AC. Deze chips spelen een belangrijke rol in DMX512-strips, met verschillende functies en mogelijkheden. Hier richten we ons op het analyseren en vergelijken van de voor- en nadelen van deze chips.

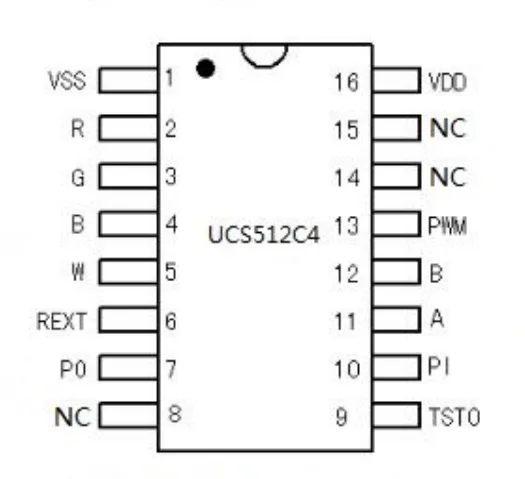

1. UCS512C4 is een LED-driver chip gebaseerd op het DMX512 differentiële parallelle protocol met de volgende toepassingskenmerken:

DeUCS512C4 kan DMX512-signalen nauwkeurig decoderen, is compatibel met 512 protocolsignalen en breidt deze uit, en past zich volledig aan aan het decoderen van DMX512-signalen met een zendfrequentie binnen 200K-750K, zonder enige snelheidsinstelling, waarbij maximaal 4096 adresseerbare kanalen worden geadresseerd.

Hoge-precisie constante-stroom uitgangen: De chip biedt vier zeer nauwkeurige constant-stroom uitgangskanalen met een spanning van 30V of meer, die 60mA kunnen bereiken, en de grootte van de stroomuitgang kan worden ingesteld door een externe weerstand. Daarnaast heeft de UCS512C4 een PWM omgekeerde polariteit downconversie uitgangsfunctie, die geschikt is voor de toepassing van externe transistors, MOS-buizen of IC's met een hoge stroom constante stroom driver.

Online code schrijven en parameters instellen: UCS512C4 heeft een ingebouwde E2PROM; het is niet nodig om deze extern aan te sluiten. Het maakt gebruik van AB-lijn om code en parameters online te schrijven. Het schrijven van codes en parameters is volledig onafhankelijk. De parameters omvatten 1/2/4 veldselectieparameters en power-on 4-kanaals arbitraire lichtstatusparameters. De langste afstand van het schrijven van code wordt alleen beperkt door de AB-bus en heeft niets te maken met de lengte van de schrijvende adreslijn 12.

Sterk anti-jamming vermogen: De UCS512C4 heeft een ingebouwde pull-up weerstand in poort A, die zorgt voor een zekere anti-jamming mogelijkheid in de AB lijn opschortende status. Daarnaast ondersteunt de AB line online code schrijfmethode installatie voordat code wordt geschreven, wat handig is voor debugging en onderhoud in praktische toepassingen.

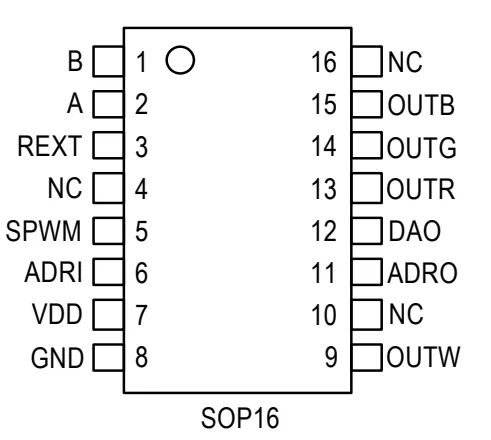

2. SM18522PS is een parallelle LED driver chip speciaal ontworpen voor het DMX512 protocol met de volgende eigenschappen:

Zeer nauwkeurig dimmen van grijstinten: SM18522PS ondersteunt 65536 niveaus voor het dimmen van grijstinten, waarmee zeer delicate lichtveranderingen kunnen worden gerealiseerd en aan de verlichtingsbehoeften in verschillende scènes kan worden voldaan.

Output met vier kanalen: De chip biedt vier onafhankelijke uitvoerpoorten van rood (R), groen (G), blauw (B) en wit (W), wat geschikt is voor toepassingen zoals full-color LED-strips en displays.

Differentiële signaaloverdracht: Het gebruik van differentiële signaaltransmissietechnologie kan signaalinterferentie tijdens de transmissie effectief verminderen en de signaalintegriteit en -stabiliteit verbeteren, vooral geschikt voor transmissie over lange afstanden.

Hoge PWM-verversingssnelheid: De ingebouwde PWM-verwerkingsmodule biedt een verversingssnelheid van 4 KHz, die helpt om de vloeiendheid en dynamiek van het scherm te verbeteren, flikkeringen te verminderen en de visuele ervaring te verbeteren.

Instelbare stroomversterking: De stroom van elke uitvoerpoort kan worden ingesteld op 32 niveaus van verschillende versterkingen via de regelaarparameters om een fijne helderheidsaanpassing te realiseren.

Compatibel met en breidt het DMX512 protocol uit: De SM18522PS kan direct DMX512 standaardsignalen ontvangen en analyseren, waardoor een naadloze integratie met bestaande besturingssystemen op basis van het DMX512 protocol wordt ondersteund.

Ingebouwde meervoudige functiemodules: De chip integreert meerdere modules zoals voedingsregelaar, differentiële signaalontvangst, signaaldecodering en oscillatie met hoge precisie, wat het ontwerp van randcircuits vereenvoudigt en de betrouwbaarheid en stabiliteit van het systeem verbetert.

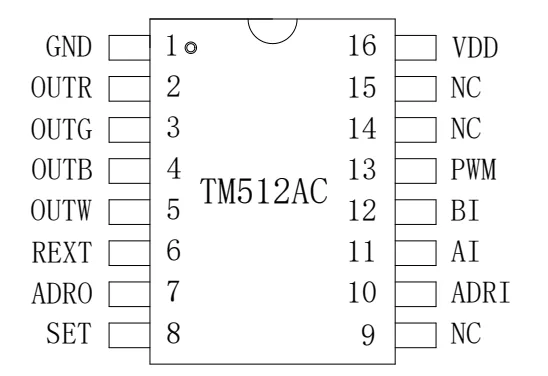

3. TM512AC is ook een DMX512 differentiële parallelle protocol driver chip ontworpen voor LED-verlichtingssystemen met de volgende kenmerken:

Compatibel met en breidt het DMX512 (1990) signaleringsprotocol uit.

Gebruikt differentiële parallelle besturingsmodus, met ondersteuning voor maximaal 4096 adresseringskanalen.

Ingebouwde 485-module met hoge resolutie en grote differentiële ingangsimpedantie voor een grotere bandbreedte.

Ingebouwde EEPROM, geen externe aansluiting nodig, ondersteunt de functie voor het online schrijven van codes.

16-bits grijswaardenbesturing met gammacorrectie 2.2 verbetering, die geschikter is voor de visuele waarneming van het menselijk oog.

Uitgangspoort bestand tegen een spanning van meer dan 30 V, geschikt voor diverse omgevingen met hoge spanning.

●SSOP10 pakket voor eenvoudige integratie en printplaatlay-out.

Vergelijking UCS512C4, SM18522PS en TM512AC

UCS512C4, SM18522PS, TM512AC Het zijn allemaal 4-kanaals LED-chips met standaard DMX512 485 TTL-overdracht en ze kunnen allemaal RGB+W (andere enkelkleurige) oplossingen aansturen. Ze hebben allemaal een AB in-line schrijffunctie; ze hoeven de adreskabel (PI) niet aan te sluiten op de DMX-adresencoder wanneer ze het DMX512-adres schrijven via de DMX512 adresschrijver.

Waar de UCS512 en TM512 dezelfde pindefinities hebben. De UCS512C4 heeft slechts 8 bits data per kleur en een minder vloeiende dimcurve; de SM18522 en TM512AC leveren 16 bits data voor elke kleur, waardoor de dimcurve zeer vloeiend is. De UCS512C4 heeft een gammacurve van 1,0, wat een lineaire stap is tussen de helderheid en de DMX-waarde in elke De UCS512C4 heeft een gammacurve van 1,0, wat een lineaire stap is tussen de helderheid en de DMX-waarde, en is niet van nut in elke "schermtechnologie"-situatie; de SM18522 en de TM512AC hebben een gammacurve van 2,2 (vast), wat een kromlijnige stap is tussen de helderheid en de DMX-waarde, en meer geschikt is voor menselijke visuele perceptie.

UCS512C4 en SM18522 hebben beide SOP16-pakketten en 60mA maximale stroomuitgang; TM512AC heeft SOP16- en SSOP10-pakketten, waarvan SOP16 80mA maximale stroomuitgang heeft en SSOP10 18mA vaste stroomuitgang heeft. De poortverversingssnelheid van PWM OUT van de UCS512C4 is 3,6 kHz; de poortverversingssnelheid van de PWM OUT van de TM512AC is slechts 2 kHz en de poortverversingssnelheid van de SM18522P is maximaal 4K voor een snellere respons.

TM512AC, SM18522PS en UCS512C4 IC-chips zijn allemaal goede DMX512 IC-chips. Gezien de lage prijs kun je kiezen voor UCS512C4. Als je project een hoge kleurhelderheid vereist, kun je de duurdere TM512AC of SM18522P kiezen. Meestal is het prijsverschil van 60D/m ongeveer 1,2 USD.

De volgende tabel is een vergelijkende lijst van de verschillen tussen de drie chips.

Item	UCS512C4	SM18522PS	TM512AC
Kleur Resolutie	8 bits	16 bits	16 bits
Grijs Level	256	65536	65536
IC Package	SOP16	SOP16	SOP16, SSOP10
Gama Correctie	1.0 vast	2.0/2.2 vast	2.2 vast
LED Strips Spanning	DC5-24V	DC5-40V	DC5-24V
DMX AAdres Writer	Ja	Ja	Ja
Kleur Ana Finish DMX AAdres	Wit	1e is ROOD, de rest is Wit	1e is ROOD, de rest is Wit
PWM-snelheid	3.6KHZ	4KHZ	2.0KHZ
Omgekeerd Polariteit Frequency	500HZ	250HZ	250HZ
Uitgang Chuidig	3-60 mA/kanaal	16-60mA/standaard16mA	3-80 mA/kanaal, SSOP is 18 mA
Signalen Wmet Transmissie RopEn	200 kbps ~ 750 kbps	200 kbps ~ 700 kbps	200 kbps ~ 1000 kbps
Prijs (USD)	0.076-0.089	0.095-0.104	0.085-0.096

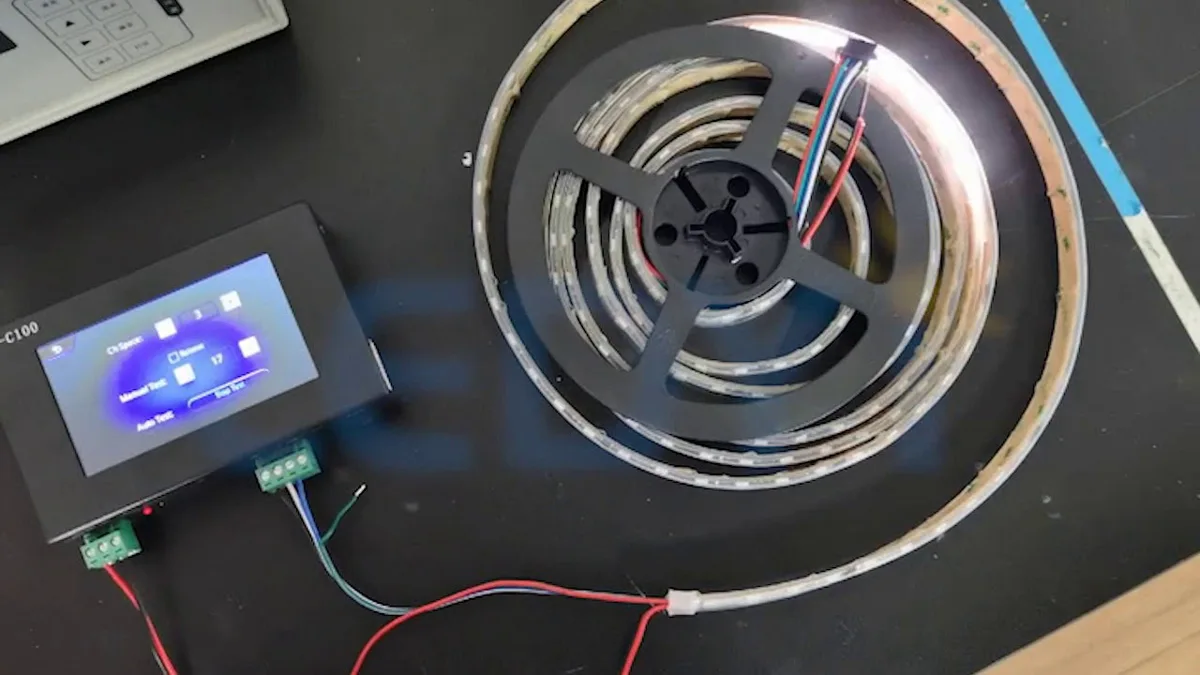

Waarom moet de chip van de DMX512 LED stripverlichting code schrijven?

Gewone LED-strips, zoals TM1934, MT16703 en andere signalen, worden in seriële modus aangesloten; elke LED (of chip) wordt op zijn beurt aangesloten en het besturingssignaal wordt van de ene LED naar de volgende LED doorgegeven. Dit soort LED (chip) hoeft geen code te schrijven. DMX512 serie LED-strips zijn parallel geschakeld; elke LED (of chip) is direct aangesloten op de controller en wordt een aparte entiteit. Elke LED (of chip) is rechtstreeks aangesloten op de controller en wordt een aparte entiteit die niet wordt beïnvloed door de vorige LED (of chip).

De belangrijkste reden waarom de chips in DMX512 LED-strips geschreven moeten worden, is om een nauwkeurige en onafhankelijke besturing en functieconfiguratie mogelijk te maken. De DMX512 stuurt de strip door 512 kanalen met gegevens te verzenden. Elke strip moet weten op welke kanalen hij moet reageren. Er kunnen bijvoorbeeld meerdere strips in serie zijn aangesloten en elke strip heeft een ander startadres nodig. Elke chip moet zijn eigen adres hebben om de stuursignalen correct te kunnen ontvangen.

Als er dan geen schrijfcode is, kunnen alle lichtstrips standaard hetzelfde adres hebben, waardoor ze op hetzelfde moment op dezelfde commando's reageren en niet onafhankelijk van elkaar kunnen worden aangestuurd. De ene strip kan bijvoorbeeld de kleur regelen en de andere de helderheid, die niet afzonderlijk kunnen worden aangepast als de adressen conflicteren. Elk DMX-apparaat moet een uniek startadres hebben zodat verschillende functies van elkaar kunnen worden onderscheiden. De eerste strip gebruikt bijvoorbeeld adressen 1-3 (de drie RGB-kanalen), de tweede 4-6, enzovoort. Op deze manier kunnen de gegevens die door de controller worden verzonden correct worden verwerkt, zodat de controller elke lichtstrip nauwkeurig kan aansturen.

Daarnaast omvat de schrijfcode van de chip ook de configuratie van andere parameters, zoals het instellen van de communicatiesnelheid (250 kbps), het dataformaat (8N2), enzovoort, of enkele specifieke functie-instellingen, zoals dimcurves, groepsbesturing, enzovoort. Als er een signaalonderbreking optreedt, kan de chip geconfigureerd worden om in zijn eindtoestand te blijven of uit te schakelen. Deze configuratie-informatie moet in de chip worden opgeslagen door code te schrijven om compatibiliteit en normale werking met andere apparaten te garanderen.

Daarnaast kan het schrijven van code ook betrekking hebben op firmware-updates of uitbreidingen van functies. De protocolondersteuning van de chip kan bijvoorbeeld worden geüpgraded, of sommige compatibiliteitsproblemen kunnen worden opgelost door code te schrijven.

Gebruikers denken misschien dat zolang de DMX-controller is aangesloten, deze automatisch werkt zonder extra instellingen, maar in werkelijkheid moet elk apparaat expliciet worden aangesproken. Dit is wanneer het schrijven van code belangrijk wordt. Zijn er bovendien andere manieren om adrestoewijzing te realiseren, zoals DIP-schakelaars? Maar daar staat tegenover dat het schrijven van code flexibeler kan zijn of geschikt voor massaproductie. Het uniform configureren van adressen door in bulk code te schrijven vereenvoudigt het installatie- en debuggingproces.

Kortom, DMX512 chip schrijf code is om ervoor te zorgen dat de DMX LED strip onafhankelijke controle, parameter matching en functie uitbreiding van de kern stappen heeft. Het is vergelijkbaar met het instellen van "ID-kaart" en "handleiding" voor elk apparaat, het vermijden van adresconflicten en compatibiliteitsproblemen, en het ondersteunen van complexe verlichtingsscenario's. Als je het schrijven van code overslaat, zullen alle lichtstrips standaard hetzelfde adres hebben, wat tot verwarring leidt (zoals het tegelijkertijd oplichten of het niet kunnen onderscheiden van functies).

Voor grote projecten kunnen adressen ook worden toegewezen in combinatie met DIP-schakelaars of software. Schrijfcodes vormen de basis voor hardwarecompatibiliteit en stabiliteit, zoals bij podiumverlichting en architecturale verlichting, waar grootschalige installaties vereisen dat elke armatuur onafhankelijk wordt aangestuurd. Als het adres van meerdere armaturen wordt gedupliceerd, zal dit leiden tot verwarring en het niet bereiken van het gewenste effect. Daarom is het schrijven van code een noodzakelijke stap om ervoor te zorgen dat elke eenheid onafhankelijk wordt geadresseerd.

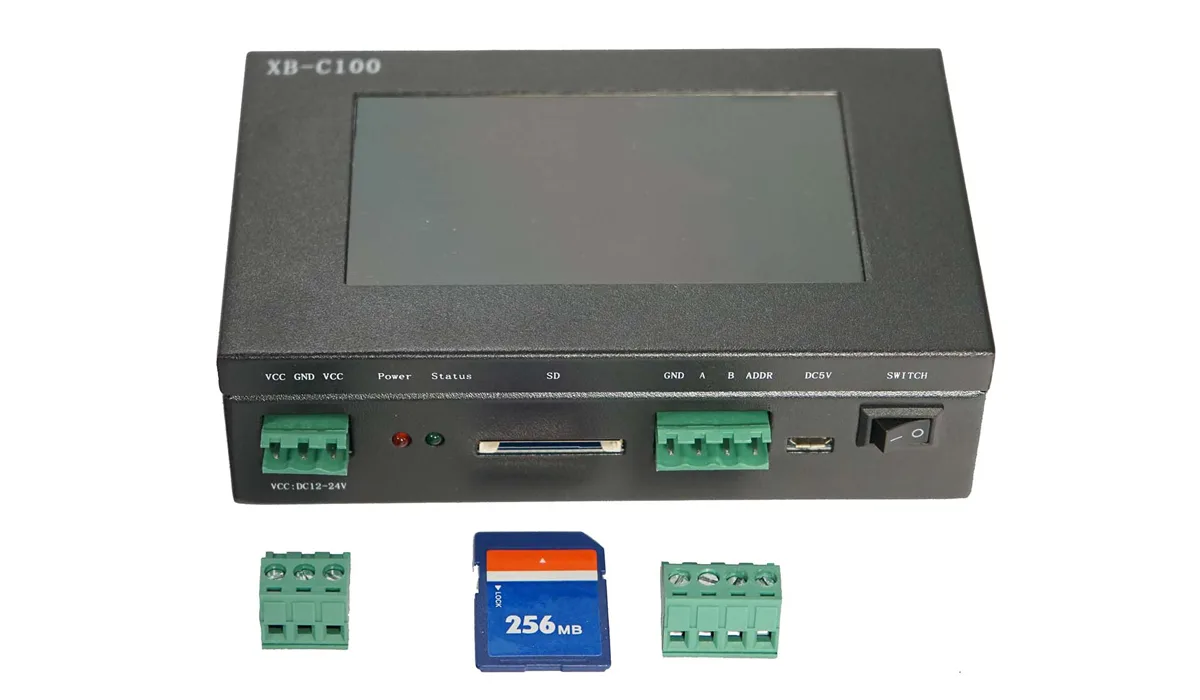

DMX512 chip gemeenschappelijke controller schrijf code methode

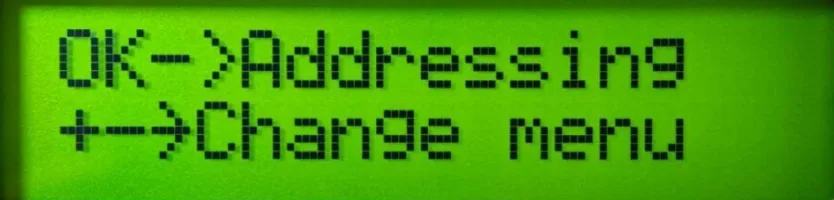

Stap 1: Selecteer de laatste optie van de controller: Selecteer de laatste optie van de controller: Adresseermenu (Adresseren).

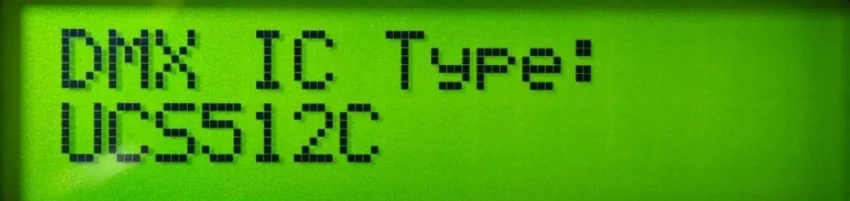

Stap 2: Druk op OK om de selectie van DMX-chiptype (DMX IC Type) te openen en druk op + of - om het IC-model te selecteren dat in de LED-strip wordt gebruikt. Bijvoorbeeld UCS512C.

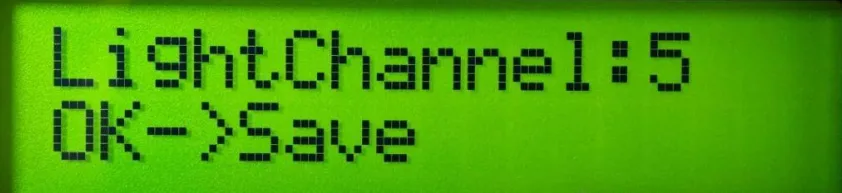

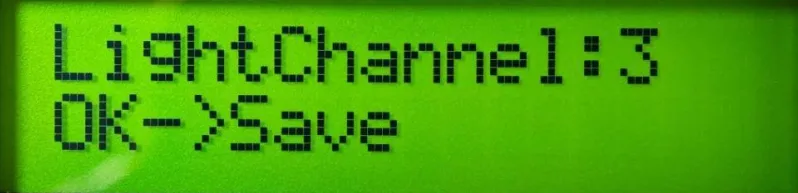

Stap 3: Selecteer het aantal lichtstripkanalen (LightChannel) en stel het aantal kanalen in dat door een lichtstrip of transcoderingskaart wordt bezet.

RGB-selectie 1:3

RGBW selecteert 1:4

RGBWW selecteert 1:5; als het een puntlichtbron is, is deze waarde gelijk aan het aantal kleurcomponenten.

Stap 4: Bij sommige DMX-chips moeten de kleurwaarden worden ingesteld bij het inschakelen, inclusief rood, groen en blauw (PowerOn R, PowerOn G, PowerOn B), en bij sommige chips hoeft dit niet.

Stap 5: Bij sommige DMX-chips moet de huidige versterking worden ingesteld, variërend van 1 tot 64.

Stap 6: Bij sommige DMX-chips moet het uitvoerformaat worden ingesteld (Uitvoer: RZ of Uitvoer: DMX512).

Als er geen speciale vereisten zijn, kunnen stappen 4-6 worden genegeerd; druk vanaf stap 3 direct op OK tot stap 7.

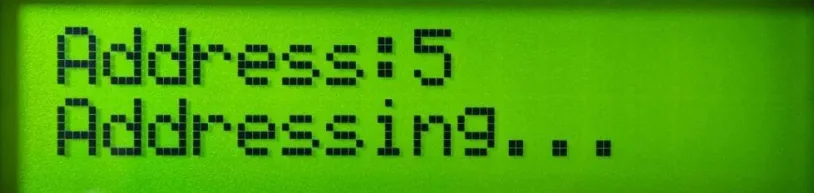

Stap 7: Startkanaal (adres). Voer het startkanaal in en druk op OK. Wacht enkele seconden om het coderen te voltooien.

Waarom een DMX512 LED-strip gebruiken voor grote projecten?

De DMX512 LED-strip wordt veel gebruikt in grootschalige projecten die complexe dynamische verlichtingseffecten vereisen vanwege de zeer nauwkeurige besturing, synchronisatie en schaalbaarheid. Hieronder volgt een overzicht van de typische toepassingsscenario's en -gevallen.

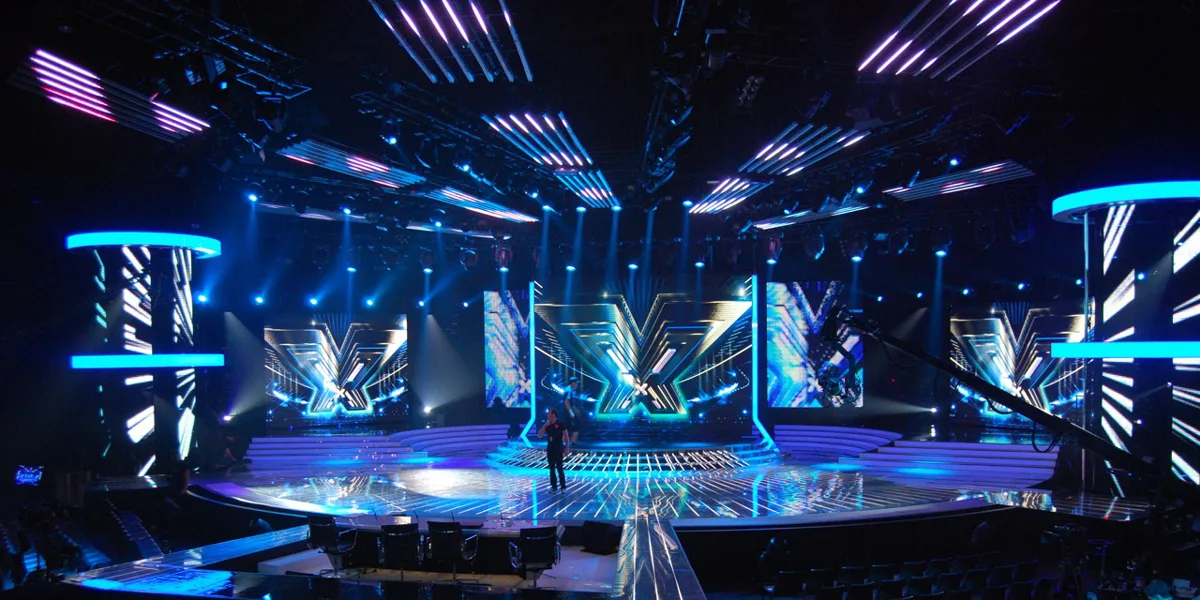

1. Toneelvoorstellingen en podiumkunsten

Concerten, theaters en tv-shows maken vaak gebruik van DMX512 LED strips om meeslepende visuele effecten te creëren. Concerten worden bijvoorbeeld geprogrammeerd om de LED-strip te synchroniseren met het muziekritme om de ervaring van het publiek te verbeteren; grootschalige avondfeesten zoals het Lentefeest Gala gebruiken het om het gradiënt lichteffect van de podiumachtergrond te regelen, waardoor het ruimtelijke gevoel van hiërarchie vorm krijgt.

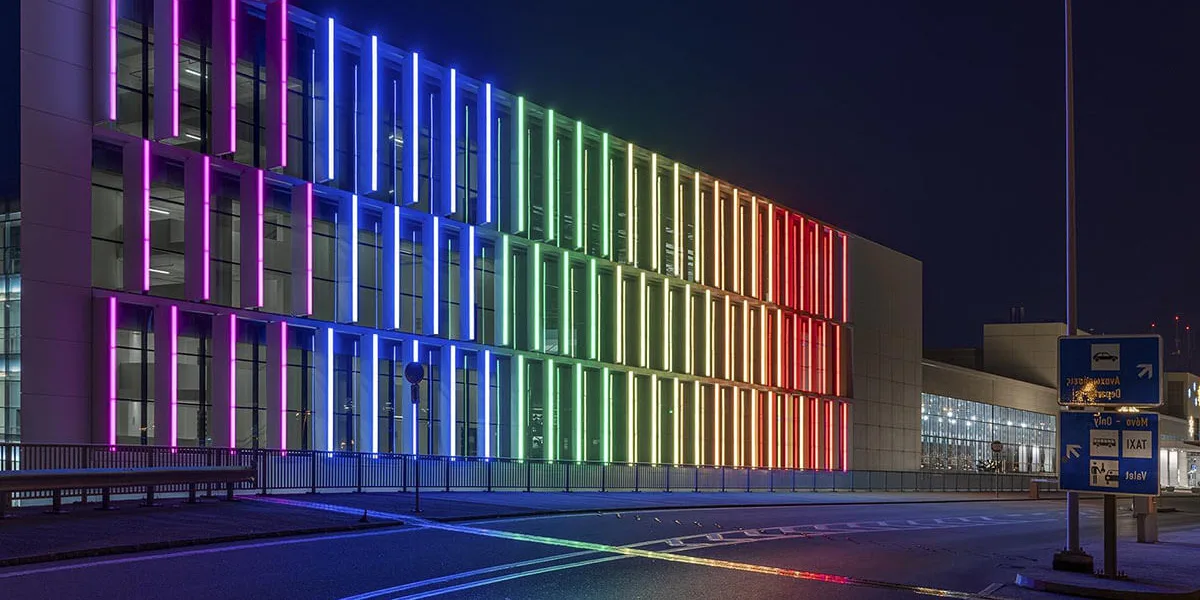

2. Architecturale landschapsverlichting

Stadsmonumenten (zoals de Bund in Shanghai) en bruggen (zoals de Hong Kong-Zhuhai-Macao Brug) gebruiken DMX512 LED strips om dynamische façade lichtshows te creëren. Door de gecentraliseerde aansturing van duizenden LED's kan het verloop, stromend water, patroonverandering en andere effecten presenteren die passen bij het thema van het festival of de behoefte aan publiciteit van de stad.

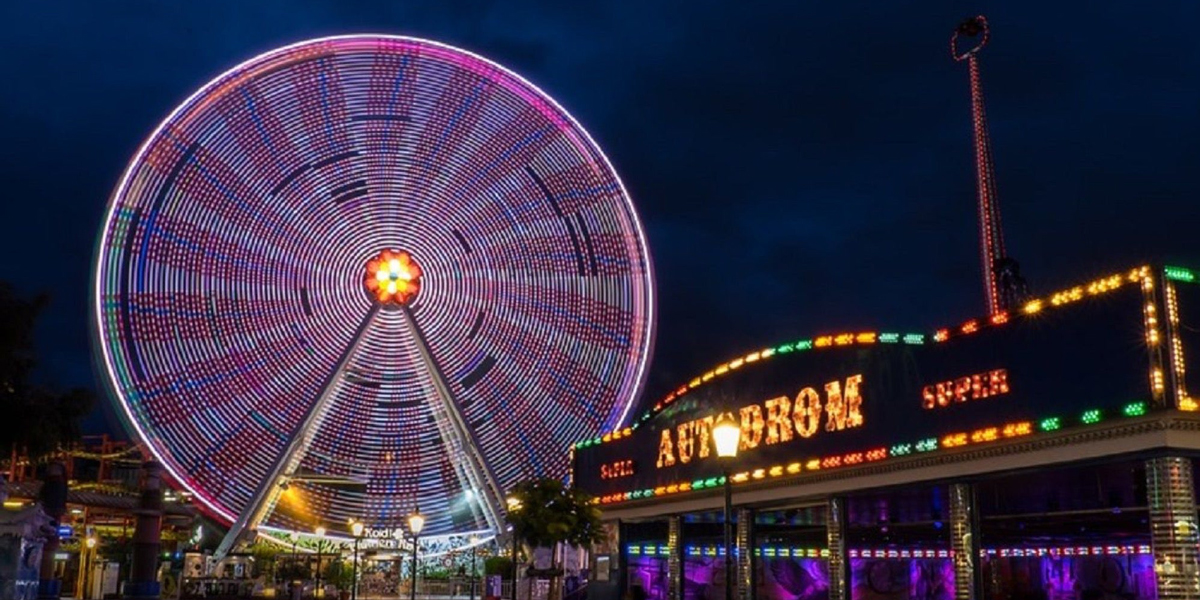

3. Themaparken en cultuurtoeristische projecten

De nachtelijke lichtparade in Disneyland en het themagebied van Universal Studios creëren een fantastische licht- en schaduwsfeer door middel van DMX512 lichtstrips. Zoals het Avatar themagebied gecombineerd met verlichting en scène verhaal, verbeteren het gevoel van onderdompeling van toeristen; cultureel toerisme schilderachtige plekken van grootschalige water gordijn toont ook vertrouwen op de nauwkeurige controle van verlichting en water gordijn synergetische interpretatie.

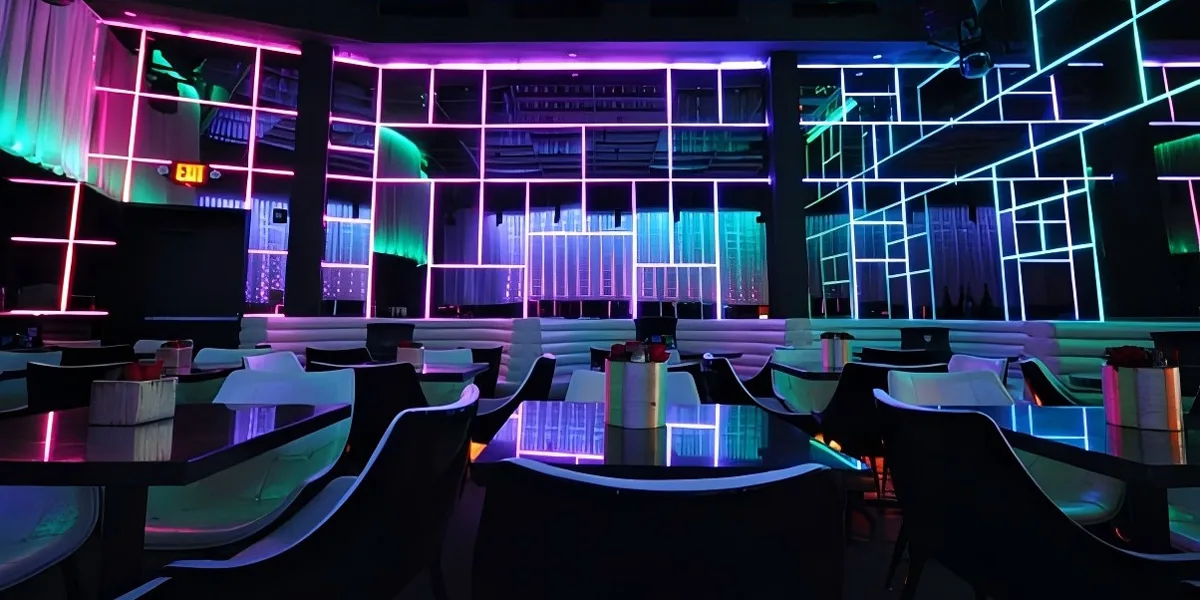

4. Tentoonstelling en commerciële ruimte

Musea (zoals de digitale tentoonstelling van de Verboden Stad) gebruiken DMX-lichtstrips om interactieve licht- en schaduwinstallaties te bouwen en winkelcentra gebruiken atria om verkeer aan te trekken via dynamische verlichtingsinstallaties, zoals aangepaste verlichtingsthema's tijdens de feestdagen en real-time aanpassing van kleuren en dynamische effecten.

5. Grootschalige vieringen en evenementen

Bij de openings- en sluitingsceremonie van de Olympische Spelen, vakantiefeesten en andere activiteiten worden DMX512 striplampen gebruikt om iconische verlichtingsmatrices te creëren voor een nauwkeurige synchronisatie met vuurwerk en projecties, waardoor een groots visueel verhaal wordt gepresenteerd.

Het DMX512-protocol ondersteunt 512 kanalen/regels, die kunnen worden aangesloten op honderden meters LED-lichtstrips om te voldoen aan de behoeften van grootschalige projecten; de lage latentietijd zorgt voor een gesynchroniseerde reactie van meerdere apparaten, wat geschikt is voor interactieve scenario's in realtime; en de sterke compatibiliteit maakt het gemakkelijk om te worden geïntegreerd met geluidsbesturing en centrale besturingssystemen, wat de complexiteit van bediening en onderhoud vermindert. Dergelijke projecten vertrouwen op hun technische eigenschappen om een balans te bereiken tussen artistieke creativiteit en technische betrouwbaarheid.

Conclusie

De DMX-chip is de kerncomponent van de professionele verlichtingsregeling, die dimmen met meerdere kanalen en dynamische scèneaanpassing kan realiseren. Bij gebruik moet je letten op drie belangrijke punten: 1. Kanaalconfiguratie en lampparameters moeten strikt overeenkomen om ervoor te zorgen dat de helderheid, kleur en andere besturingscommando's nauwkeurig zijn. 2. De bedrading moet de "één in, één uit"-modus volgen en eindweerstanden installeren om interferentie met signaalreflectie te voorkomen. 3. 3. De protocolcompatibiliteit van de apparatuur moet worden bevestigd om de DMX-RDM tweerichtingscommunicatiestandaarden te ondersteunen. Het beheersen van deze technische kernpunten kan de betrouwbaarheid en regelnauwkeurigheid van verlichtingssystemen op grote schaal effectief verbeteren.
