Hoe te kiezen voor LED-lichtstripspanning?

In modern lichtontwerp zijn LED-lichtstrips een populaire keuze geworden voor thuis, commercieel en projectdecoratie vanwege hun flexibiliteit en energie-efficiëntie. Echter, geconfronteerd met de twee spanningsspecificaties van 12V en 24V, raken veel consumenten vaak in de war: welke is meer geschikt voor hun behoeften?

Het spanningsverschil heeft niet alleen invloed op de prestaties van de strip en de helderheid, maar heeft ook invloed op de stabiliteit van de transmissieafstand, de vereisten voor warmteafvoer en veiligheid. 12V LED-lichtstrips staan bekend om hun lage spanning en minimaal vermogensverlies, waardoor ze ideaal zijn voor scenario's voor korte afstanden en low-power-scenario's. Omgekeerd bieden 24V-strips een superieure spanningsstabiliteit, waardoor ze een voorsprong hebben in lange afstandsinstallaties en krachtige toepassingen.

Deze gids bespreekt de kernverschillen tussen de twee spanningen - van spanningskenmerken en vermogensprestaties tot toepassingen in de echte wereld - en biedt duidelijke selectiecriteria om u te helpen uw ideale verlichtingsomgeving te creëren.

Waarom is de spanningsselectie voor LED-strips cruciaal?

Op het gebied van LED-verlichting bepalen details succes of falen. Hoewel we ons vaak richten op lichtgevende werkzaamheid, kleurweergave-index en kleurtemperatuur, hebben we de neiging om een van de meest fundamentele parameters over het hoofd te zien: bedrijfsspanning. Kiezen tussen 12V LED-lichtstrip en 24V is verre van een eenvoudig numeriek spel.

De spanningselectie voor LED-stripverlichting Heeft een directe invloed op de betrouwbaarheid van het project en de systeemkosten, wat zich manifesteert in de volgende aspecten:

• Efficiëntie: Spanning beïnvloedt direct het vermogen. Met hetzelfde vermogen trekken 24V lichtstrips een lagere stroom, wat resulteert in minder lijnverlies en een hoger energierendement. Omgekeerd dragen LED 12V lichtstrips een hogere stroom, wat leidt tot een verhoogde warmteontwikkeling en verminderde efficiëntie over lange afstanden.

• Stabiliteit: 24V spanningsval is kleiner, waardoor het ideaal is voor installaties met een lengte van meer dan 5 meter, terwijl de helderheid gelijk blijft. 12V LED-lichtstrip presteert stabiel over korte afstanden (<3 meter), maar vereist een gesegmenteerde voeding voor langere runs om dimmen aan de uiteinden te voorkomen.

• Veiligheid: 12V is een veilige spanning en biedt meer veiligheid in vochtige omgevingen, hoewel een hogere stroom mogelijk dikkere bedrading vereist. 24V heeft een lagere warmteafvoerdruk, maar vereist aandacht voor isolatiebescherming.

• Toepassingen: Een 12V LED-lichtstrip is geschikt voor huisdecoratie en kleinschalige verlichting; 24V wordt vaak gebruikt in commerciële projecten en grootschalige verlichtingstoepassingen, balanceerkosten en effect.

Het selecteren van de juiste spanning optimaliseert de prestaties, verlengt de levensduur en vermindert de onderhoudskosten.

Wat is het verschil tussen 12V en 24V LED-strips?

allebei 12V LED-lichtstrip en 24V lichtstrip vallen onder laagspannings-DC LED-strips. Ze hebben allebei een LED-driver nodig om huishoudelijke 220V AC (of 110V) om te zetten in het laagspannings-DC-vermogen dat nodig is voor de strip. Dus, wat is het kernverschil?

Circuitstructuur verschillen

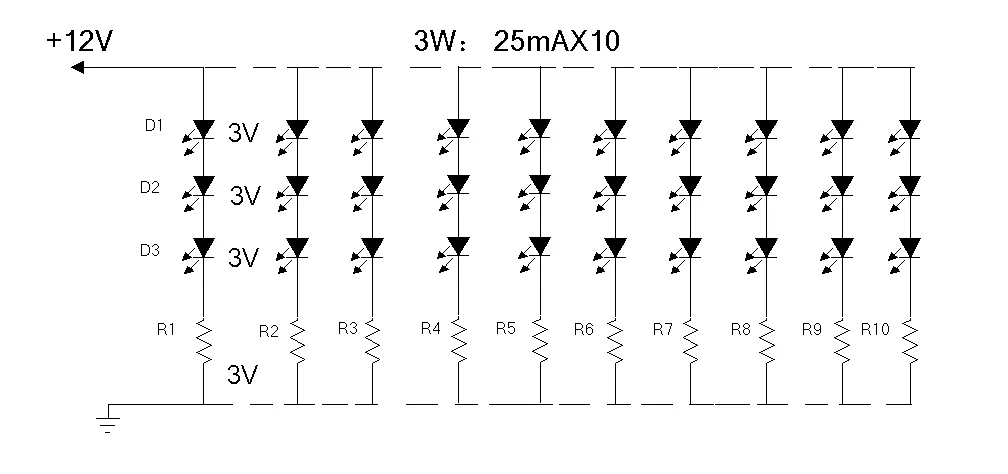

Zoals in figuur 1 hieronder is weergegeven, is dit het schakelschema voor een 12V LED-lichtstrip: het diagram onthult dat een 12V-strip een "minimale verlichtingseenheid" vormt die bestaat uit 3 LED-chips en 1 weerstand. Deze eenheid wordt dan parallel over de gehele strip herhaald. Het is als een stad met veel onafhankelijke buurten, die elk zijn eigen stroom gebruiken.

Het voordeel van 12V LED-lichtstrip is dat elk drietal LED's een onafhankelijke eenheid vormt die is aangesloten op de positieve en negatieve aansluitingen van de voeding. Zelfs als de LED's van een eenheid uitvallen, heeft dit geen invloed op de verlichting van andere eenheden. Het nadeel is dat elke eenheid een weerstand nodig heeft. Meer weerstanden betekenen een grotere algehele warmteopwekking en een iets hoger energieverbruik.

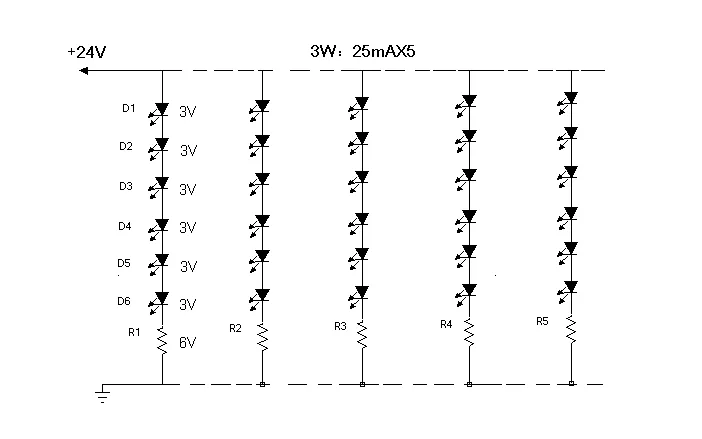

Figuur 2 hieronder toont het schakelschema voor een 24V LED-strip: elke "minimale verlichtingseenheid" bestaat uit 6 LED-chips en 1 weerstand. Deze eenheid wordt dan parallel gerepliceerd.

Het voordeel van 24V LED-lichtstrip is dat er minder weerstanden nodig zijn om LED's aan te drijven in vergelijking met LED 12V lichtstrips. Beide diagrammen drijven 30 LED's: de 24V-strip gebruikt slechts 5 weerstanden, terwijl de 12V-strip 10 weerstanden vereist. De 24V-strip gebruikt dus minder weerstanden, wat resulteert in een lagere totale warmteopwekking, een hogere energie-efficiëntie en een relatief langere levensduur.

Huidige sterktevariatie

Vermogensberekeningsformule: Vermogen (P) = Spanning (V) × Stroom (I). Stel dat we een 24W LED-strip hebben:

Bij 12V vereist het een stroom van i = p / v = 24W / 12V = 2A;

Bij 24V vereist het een stroom van i = p / v = 24W / 24V = 1A.

Bij hetzelfde vermogen vereist de 24V-strip slechts de helft van de stroom van de 12V LED-lichtstrip! Lagere stroom betekent minder warmte die wordt gegenereerd door lijnweerstand (Q=I²RT) en verminderd energieverlies. Dit maakt 24V-strips efficiënter voor transmissie over lange afstand, met lagere kabelverwarming, verminderde lijnverliezen en warmteontwikkeling en verbeterde systeemstabiliteit.

De stroom is als de verkeersstroom op een snelweg. Minder verkeer betekent een soepelere stroom en minder problemen. De lagere stroom van 24V-strips zorgt voor minder transformatoren en kleinere draadmeters tijdens installaties over lange afstand (dunner draden zijn voldoende vanwege lagere stroomsterkte), waardoor de totale kosten kunnen worden verminderd.

Verschillen in lengte snijden

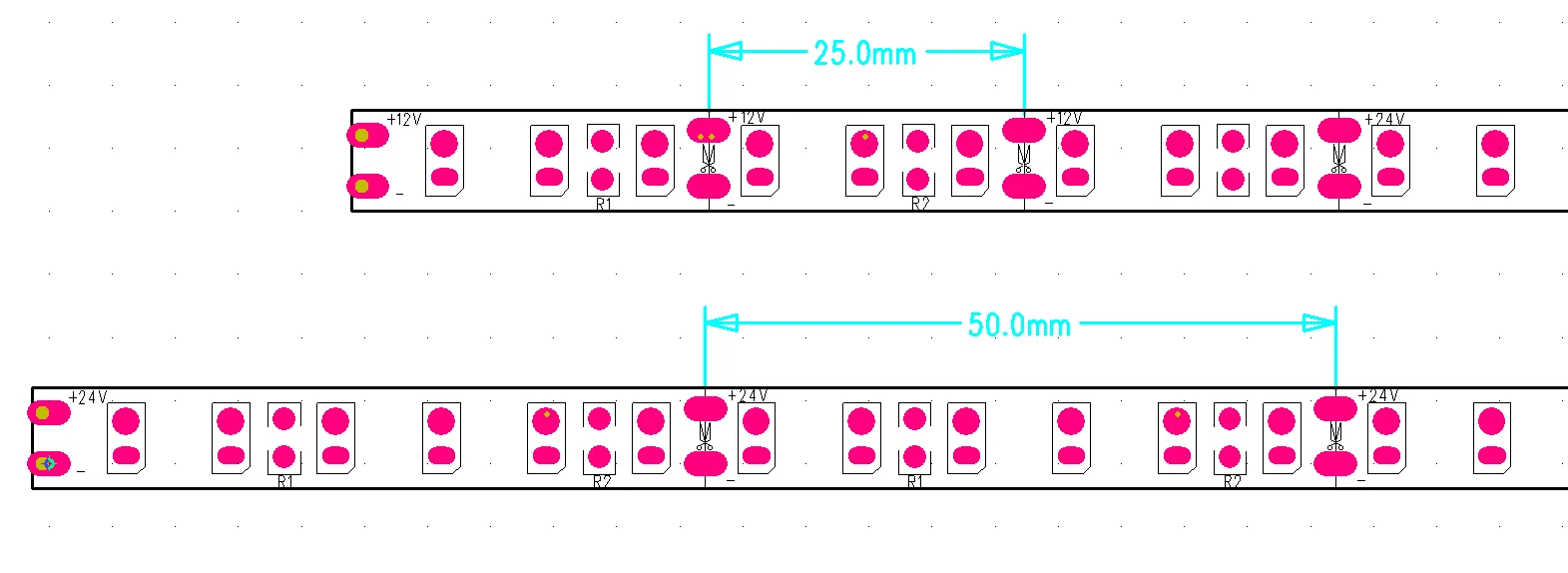

Met hetzelfde aantal LED's is de snijpuntafstand voor 12V LED-lichtstrip de helft van die van 24V-strips. Zoals hieronder wordt weergegeven, bevatten beide strips 120 LED's per meter. De 12V-strip heeft elke 25 mm een snijpunt, terwijl de 24V-strip er elke 50 mm een heeft. Dit komt omdat de 12V-strip elke 3 LED's kan worden gesneden, terwijl de 24V-strip, vanwege zijn structuur, elke 6 LED's kan worden doorgesneden. Als uw project veel krappe hoeken omvat of nauwkeurig snijden vereist, biedt de 12V LED-lichtstrip meer flexibiliteit.

Helderheidsverschillen

Er is geen verschil in helderheid tussen 12V LED-lichtstrip en 24V LED-strip. De spanning bepaalt niet de lichtopbrengst. In plaats daarvan beïnvloeden andere factoren, zoals LED-kwaliteit, de helderheid.

Verschillen in spanningsval

spanningsval is de grootste vijand van laagspannings-LED-strips. Omdat de stroom door koperdraden stroomt, treedt spanningsverlies op als gevolg van de inherente weerstand van de draad. Dit resulteert in een lagere spanning en dimmerverlichting verder van de stroombron, wat mogelijk kleurverschillen veroorzaakt.

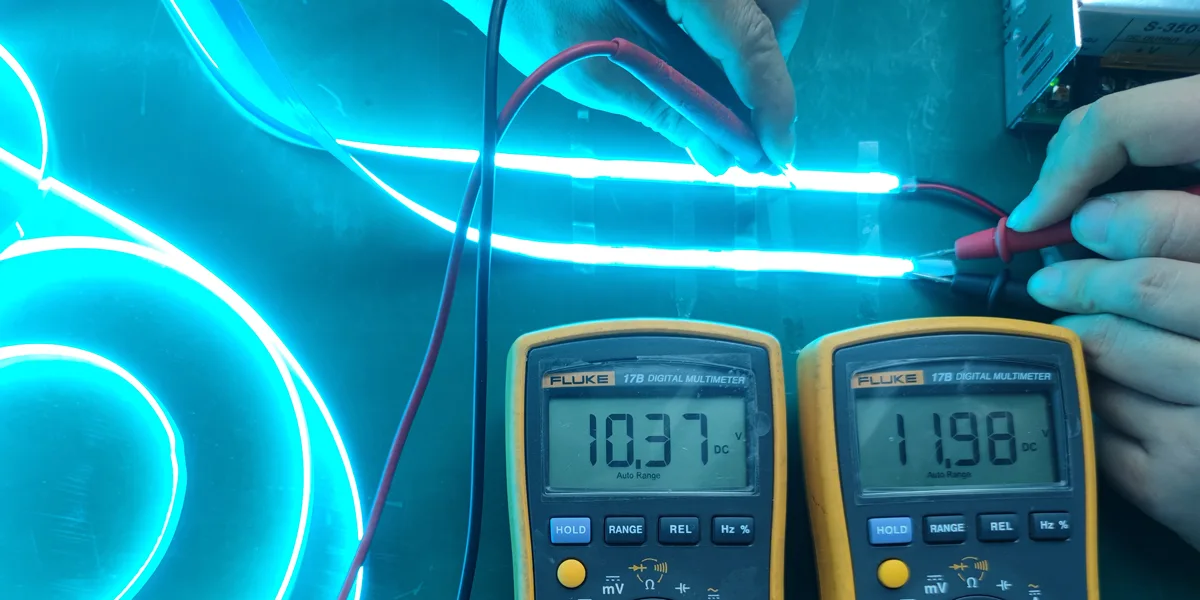

De volgende tabel toont de willekeurige spanningsvaltestgegevens voor Signlitetled 12V en 24V lichtstrips:

Zoals weergegeven in de bovenstaande tabel, begint de strip bij DC12V maar daalt tot 8,04V na een transmissieafstand van 10 meter, wat een 331 TP3T-spanningsverval vertegenwoordigt - een zeer merkbaar spanningsdalingsfenomeen. De 24V-strip begint bij 24V en daalt tot 18,46V na 10 meter, een spanningsdaling van 231 TP3T. Dit toont aan dat de 24V-strip ongeveer 101 TP3T minder spanningsval vertoont dan de LED 12V-lichtstrips.  Anders vindt zichtbare dimmen plaats op de eindpunten.

De optimale spanning voor LED-strips is afhankelijk van specifieke projectvereisten. Voor kleinere projecten of kortere runs zijn 12V LED-lichtstrips geschikt. Voor grotere projecten of langere runs worden 24V-strips aanbevolen om de spanningsval te minimaliseren en een consistente helderheid over de hele strip te garanderen.

Als u een doorlopende, ononderbroken lichtstrip van meer dan 10 meter moet installeren, zoals voor kantoorlichtbaaien, winkelcentrumverlichting of extra lange vitrines - 24V is uw beste keuze. Het vermindert het aantal stroomtoegangspunten, vereenvoudigt de bedrading en garandeert een uniform visueel effect. Voor kleinschalige decoraties, zoals een compacte kast, een wijnrek of een displaybox, met lengtes van minder dan 5 meter, zijn zowel 12V LED-lichtstrips als 24V-strips geschikt, omdat het spanningsverschil niet significant is.

Welke scenario's worden 12V LED licht Strips geschikt voor?

De "minimale snijlengte" van 12V LED-lichtstrip is meestal korter, zoals sneden van slechts 3 LED's, wat een klein voordeel kan bieden in complexe ontwerpen die extreem nauwkeurige bochten met kleine straal vereisen. Ze zijn ideaal voor de volgende verlichtingstoepassingen:

• Automotive, RV en Marine Lighting: Aangezien deze voertuigen al 12V-stroom leveren, is er geen conversie nodig.

• Kleine, ingewikkelde doe-het-zelf- of decoratieve projecten, zoals mods voor computerkoffers, miniatuurmodeldiorama's of accentverlichting voor individuele meubelstukken.

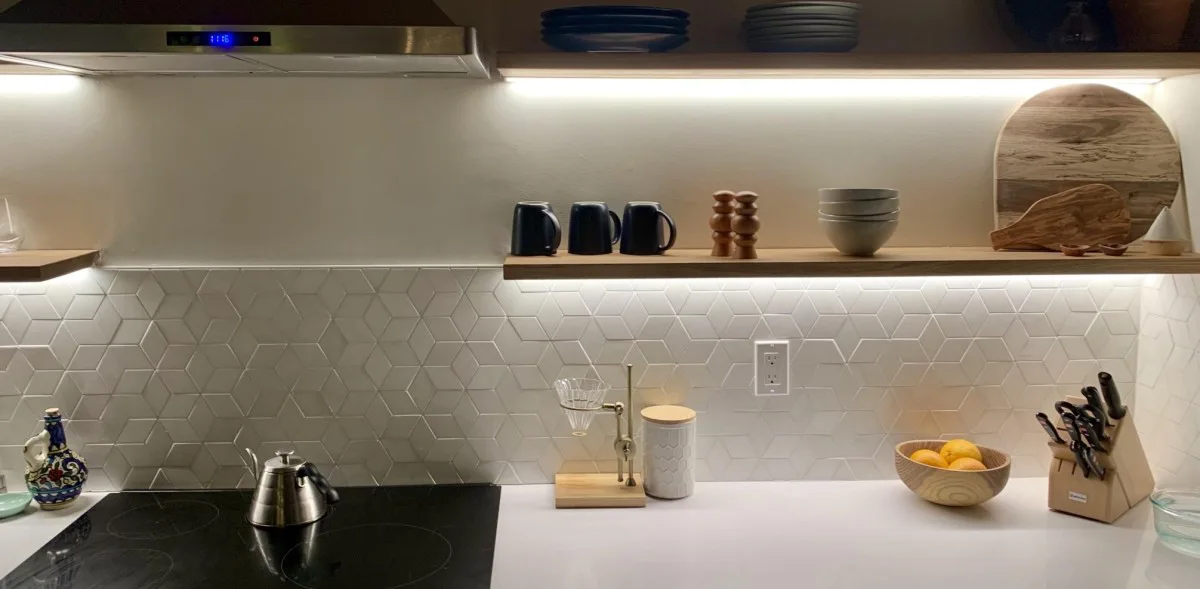

• Kast, wijnrek of boekenplankverlichting met korte lengte: meestal minder dan 5 meter lang, waardoor een snelle installatie mogelijk is met minimaal snijden.

• Kunstinstallaties die frequente sneden en extreem complexe vormen vereisen: LED 12V lichtstrips hebben doorgaans kortere "minimale snij-eenheden" (bijv. 3 LED's per snede), wat voordelen biedt voor ingewikkelde ontwerpen met strakke bochten en nauwkeurige buiging.

Welke scenario's passen bij 24v LED-strips?

24V lichtstrips hebben een lagere weerstand en genereren minder warmte. Lagere bedrijfstemperaturen betekenen dat LED's en elektronische componenten functioneren in een gunstiger omgeving, waardoor het licht wordt vertraagd en de levensduur op natuurlijke wijze wordt verlengd. Ideaal voor verlichtingsscenario's die:

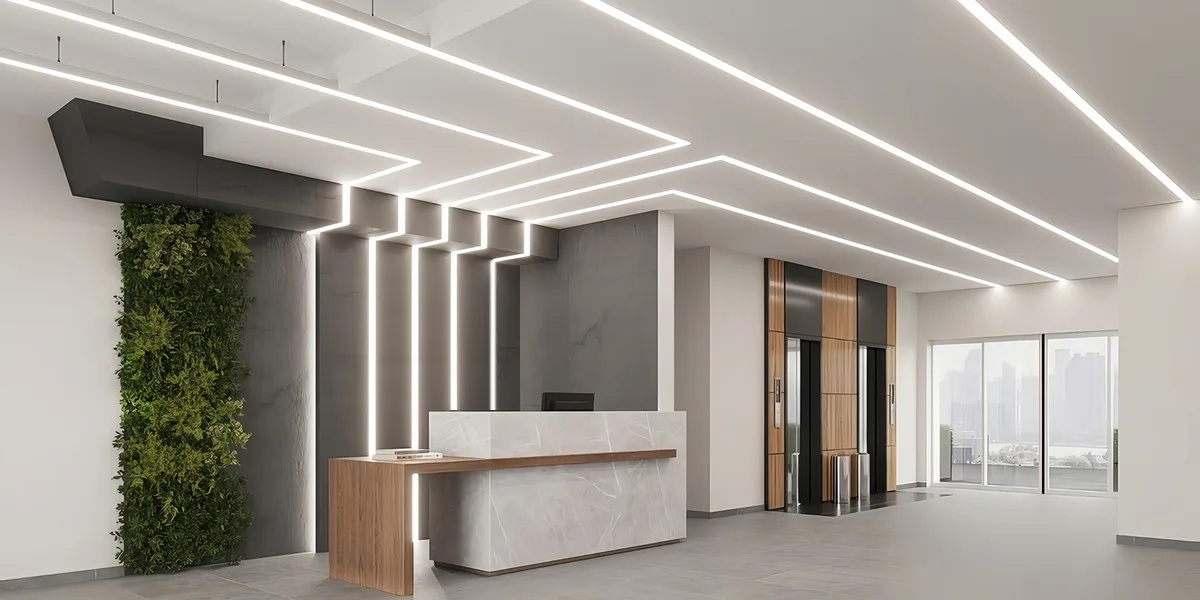

• Commerciële ruimteverlichting: bijvoorbeeld indirecte verlichtingsbaaien in kantoren, winkelcentra, hotels en restaurants. Vereist langeafstandsdekking, naadloze continuïteit en uniforme helderheid.

• Ultralange vitrineverlichting: sieradentellers, museumexposities, kledingdisplays in de detailhandel. Zorgt voor een consistente verlichting van koopwaar om de kwaliteit te benadrukken.

• Architectonische overzichtsverlichting: gevelverlichting en reclameborden bouwen. Geschikt voor lange afstanden en complexe omgevingen, waar 24V de spanningsval effectief tegengaat en faalpunten vermindert.

• Projecten die extreme levensduur en stabiliteit vereisen: 24/7 gemakswinkels, fabrieksassemblageverlichting, enz.

• Projecten die de totale eigendomskosten willen verlagen: optimaliseert het totale budget door bedrading te besparen, de hoeveelheden van de stroomvoorziening te verminderen en installatiearbeid te minimaliseren.

Waarom kiezen voor 24V LED-striplampen?

• kabel kosten: Vanwege de lagere stroom in 24V-systemen kan de bedrading van de dunnere meter worden gebruikt voor dezelfde transmissieafstand en hetzelfde vermogen. Dit vertaalt zich in aanzienlijke besparingen op de inkoop van laagspanningskabels en eenvoudigere installatie.

• Kosten van stroomvoorziening: 24V voedingen kunnen iets goedkoper zijn per eenheid dan 12V. Een enkele 24V-voeding kan langere strips van stroom voorzien, waardoor het totale aantal vereiste stroomvoorzieningen wordt verminderd en de totale stroomvoorzieningskosten worden verlaagd.

• Complexiteit van installatie: Met 24V-strips zijn er minder stroomaansluitingen nodig vanwege hun langere individuele lengtes. Dit resulteert in eenvoudigere bedrading, waardoor zowel arbeids- als tijdkosten worden bespaard.

Aanvulling: hoogspannings-AC 110/220V LED-striplichten

Hoewel dit artikel zich richt op laagspanningssystemen, is het belangrijk om het bestaan van Hoogspannings 110/220V stripverlichting. Door gespecialiseerde inkapseling kunnen deze direct worden aangesloten op 110/220V wisselstroom.

Voordelen: Minimale spanningsval, met individuele strips tot 100 meter! Ideaal voor ultralange afstanden en toepassingen die het installatiegemak vereisen, zoals gevels van gebouwen en grote buitenreclameborden.

Nadelen: Installatie vereist professionele elektrische kennis, brengt risico's voor elektrische schokken met zich mee, kan niet willekeurig worden gesneden, biedt beperkte flexibiliteit en kan meer merkbare LED-korreligheid vertonen.

Belangrijkste overwegingen voor inkoop van LED-strips

• overeenkomen met de juiste stroomvoorziening voor de bestuurder: de uitgangsspanning van de stroomvoorziening Moet overeenkomen met de spanning van de strip! Koppel 12V LED-lichtstrips met 12V-voedingen en 24V-lichtstrips met 24V-voedingen. De stroomvoorzieningscapaciteit moet 1,2-1,3 keer groter zijn dan het totale stroomverbruik van de strip om marge mogelijk te maken.

• Kabeldoorsnede-gebied: Zelfs in 24V-systemen, bereken en selecteer de juiste draadmeter (AWG-waarde) voor lange transmissieafstanden - geef geen prioriteit aan dunne kabels zonder onderscheid.

• Controller en dimsysteem compatibiliteit: Als dimmen of kleurregeling vereist is, zorg er dan voor dat de controller (bijv. DMX512-decoder, triac dimmer, 0-10V-controller) de spanning van de door u gekozen lichtstrip ondersteunt.

• professionalisme: Een gerenommeerde leverancier moet proactief informeren naar uw projectspecificaties en uitgebreide oplossingen bieden, inclusief spanningsaanbevelingen - in plaats van alleen prijzen te vermelden.

Conclusie

In het detailgedreven rijk van LED-verlichting is kennis zowel kracht als winst. Voor de overgrote meerderheid van projecten, 24V LED-lichtstrips Vertaalt naar stabielere prestaties, een langere levensduur, lagere totale kosten en superieure lichtopbrengst. Dit is geleidelijk de industriestandaard en consensus geworden.

We hopen dat deze uitgebreide gids als een krachtig besluitvormingsinstrument voor u dient. Als u specifieke projecttekeningen of verlichtingseisen heeft, neem dan gerust contact op met ons team van technische experts. We bieden end-to-end ondersteuning - van spanningselectie en productmatching tot implementatie van de oplossing - ervoor zorgen dat elk project briljant schijnt!
