Hoe u de juiste SPD kiest voor uw LED-verlichtingstoepassing

LED-verlichting is de ruggengraat van moderne verlichting geworden - van slimme straatlantaarns tot hoogbouwarmaturen in fabrieken. Toch schuilt achter hun efficiëntie en lange levensduur een verborgen kwetsbaarheid: elektrische pieken. Deze onvoorspelbare pieken, vaak veroorzaakt door blikseminslagen of schommelingen in het elektriciteitsnet, kunnen geruisloos beschadigen van gevoelige LED-drivers en regelcircuits. Voor ingenieurs en lichtontwerpers is overspanningsbeveiliging niet langer optioneel, maar essentieel. Het kiezen van het juiste overspanningsbeveiligingsapparaat (SPD) is de sleutel tot het waarborgen van betrouwbaarheid en veiligheid op lange termijn. Laten we eens kijken waarom LED-systemen SPD-bescherming nodig hebben en hoe u de beste voor uw toepassing kunt selecteren.

Waarom LED-lampen SPD-bescherming nodig hebben

LED-verlichtingssystemen zijn veel gevoeliger voor spanningsschommelingen dan traditionele armaturen. Omdat LED-drivers en elektronische besturingscircuits werken op laagspannings- gelijkstroom, kunnen ze gemakkelijk worden beschadigd door tijdelijke overspanningen veroorzaakt door blikseminslag, schakelhandelingen of instabiliteit van het elektriciteitsnet. Zelfs een korte stijging kan de tolerantie van deze delicate componenten overschrijden, wat leidt tot falen of prestatieverslechtering. Daarom is overspanningsbeveiliging voor LED-lampen een cruciaal onderdeel geworden van elk professioneel lichtontwerp.

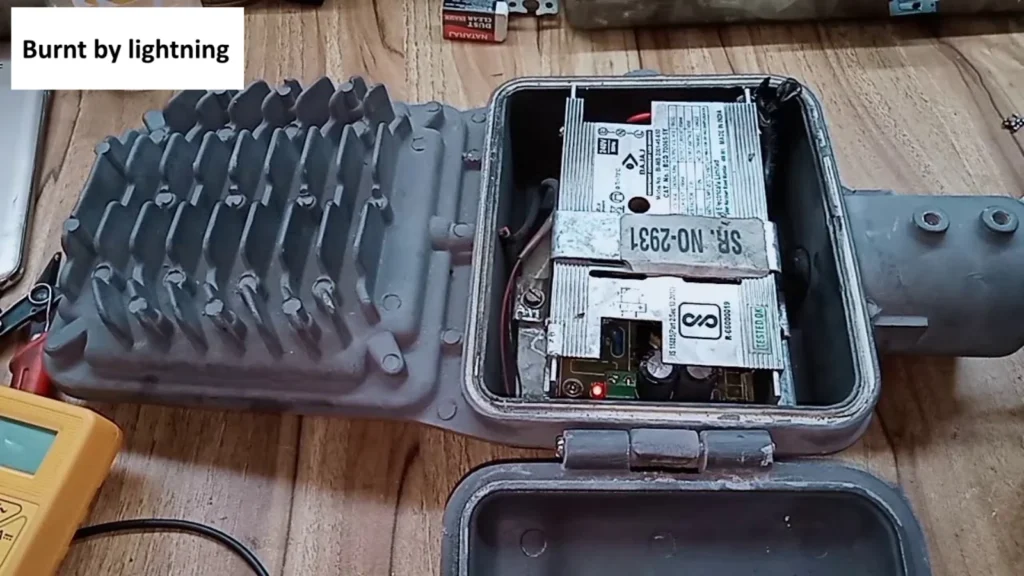

Wanneer er een piek optreedt, kan dit ertoe leiden dat LED-stuurprogramma's doorbranden, de lichten flikkeren of de totale levensduur van de armatuur verkorten. In grootschalige projecten, zoals straatverlichting buiten of industriële installaties, verhogen deze storingen niet alleen de onderhoudskosten, maar ook onderbreken de operaties en verminderen ze de systeembetrouwbaarheid. Effectieve LED-overspanningsbeveiliging is daarom essentieel om de investering te waarborgen en continue prestaties te garanderen.

Een overspanningsbeveiliging (SPD) voor LED-lampen fungeert als een schild dat schadelijke spanningspieken van het circuit blokkeert of afleidt. Door overtollige energie onmiddellijk te detecteren en te aarden, voorkomt een SPD elektrische belasting van LED-drivers, stabiliseert de stroomstroom en helpt de efficiëntie op lange termijn te behouden. Kortom, het gebruik van de juiste SPD verbetert de LED-verlichtingsbetrouwbaarheid aanzienlijk en vermindert het risico op overspanningsgerelateerde schade.

SPD en zijn werkingsprincipe begrijpen

Een overspanningsbeveiliging (SPD) is een elektrisch veiligheidscomponent dat is ontworpen om apparatuur te beschermen tegen tijdelijke overspanningen. Voor meer details, zie ons artikel over “Surge-beveiligingsmiddelen: een complete technische gids”

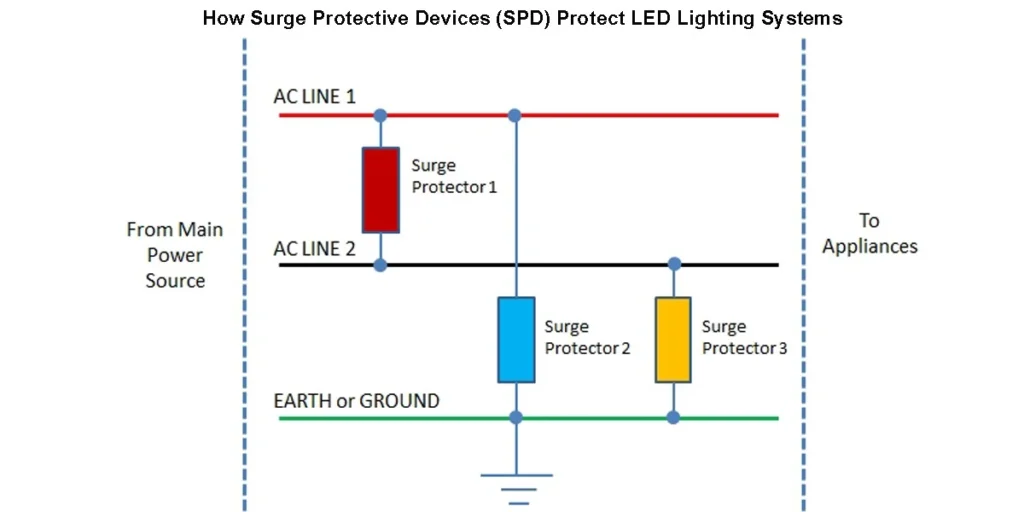

Een SPD werkt door onmiddellijk een spanningsstoot te detecteren en de overtollige stroom naar de grond te leiden, waardoor deze niet gevoelige componenten kan bereiken. Zodra de spanning terugkeert naar een normaal niveau, wordt de SPD opnieuw ingesteld en blijft het circuit bewaken, waardoor continue overspanningsbeveiliging voor verlichtingssystemen wordt gegarandeerd.

Bij het selecteren van een SPD voor LED-verlichtingstoepassingen moeten verschillende belangrijke parameters in overweging worden genomen. Reactietijd is cruciaal - hoe sneller een SPD reageert, hoe minder impact een golf op de LED-driver zal hebben. Doorlaatspanning (of restspanning) geeft aan hoeveel spanning er door het apparaat gaat; hoe lager het is, hoe beter de bescherming. Bovendien definieert de nominale ontlaadstroom (IN/IMax) de stroom van de stroom die de SPD veilig aankan. Het kiezen van een SPD met de juiste capaciteit zorgt voor een effectieve LED-beschermer voor bestuurders, vooral in buiten, risicovolle omgevingen zoals straatverlichting of industriële voorzieningen. Een goed op elkaar afgestemde SPD helpt de systeemstabiliteit te behouden, verlengt de levensduur van de LED en voorkomt kostbare vervangingen door elektrische overspanningen.

Belangrijkste factoren waarmee u rekening moet houden bij het kiezen van SPD voor LED-verlichting

Bij het selecteren van de juiste SPD voor LED-verlichting is het essentieel om meerdere technische en omgevingsfactoren te evalueren om de betrouwbaarheid van het systeem op lange termijn en naleving van de veiligheidsnormen te garanderen. Elke toepassing, of het nu binnen, buiten of industrieel is, vereist een op maat gemaakte overspanningsbeveiligingsbenadering.

1. Nominale spanning & systeemcompatibiliteit

De nominale spanning van de SPD moet overeenkomen met de bedrijfsspanning van de LED-driver of voeding (gewoonlijk 120V, 230V, 277V of 347V). Het installeren van een SPD met onjuiste spanningswaarden kan de efficiëntie verminderen of de bescherming tijdens een piek niet activeren. Voor de meeste LED-straatverlichting en commerciële armaturen wordt vaak een 277V SPD gebruikt.

2. Ontlaadstroom (IN/IMax)

De nominale ontlaadstroom bepaalt hoeveel stroom de stroom van de SPD veilig kan afvoeren. Buitentoepassingen die aan bliksems worden blootgesteld, vereisen doorgaans hogere IN/IMax-classificaties (10ka-20ka), terwijl verlichting binnenshuis of kantoor lagere beoordelingen kan gebruiken (3KA–5KA). Het selecteren van de juiste overspanningscapaciteit zorgt voor betrouwbare LED-surge-bescherming in elke omgeving.

3. Beschermingsmodi (L-N, L-G, N-G)

Verschillende elektrische systemen vereisen verschillende beschermingswijzen. Zo is L-N-bescherming geschikt voor eenvoudige eenfase-ledverlichting, terwijl L-G/N-G extra veiligheid biedt in geaarde systemen. Multi-mode SPD's bieden de meest uitgebreide bescherming.

4. Doorlaatspanning (restspanning)

Een lagere restspanning betekent minder belasting op de LED-driver. Kies voor gevoelige LED-armaturen SPD's met doorlaatspanning onder 1,2 kV om gedeeltelijke schade in de loop van de tijd te voorkomen.

5. Duurzaamheid van het milieu

Selecteer voor buiten- of industriële installaties SPD's met IP65 of hogere behuizingen en UV-bestendige materialen. Deze voorkomen binnendringen en corrosie van het water en zorgen voor continue bescherming in barre omstandigheden.

6. Standaarden & certificering

Kies SPD's die voldoen aan de IEC 61643- of UL 1449-normen om geteste veiligheidsprestaties en betrouwbaarheid voor wereldwijde markten te garanderen.

Praktische tips en aanbevelingen voor LED-projecten

Verschillende LED-toepassingen vereisen op maat gemaakte SPD-configuraties. Straatverlichting die in open buitenomgevingen is geïnstalleerd, wordt geconfronteerd met frequente bliksemschichten, dus SPD's met een hoger afvoervermogen (10KA) en IP65-geclassificeerde waterdichte behuizing zijn essentieel. Industriële verlichtingssystemen in fabrieken of magazijnen moeten SPD's gebruiken met robuuste L-N- en L-G-beschermingsmodi om schakelpieken van zware machines af te handelen. Voor architecturale of commerciële verlichting helpen compacte SPD's met een lage doorlaatspanning helpen de visuele consistentie te behouden en delicate LED-stuurprogramma's in besturingssystemen te beschermen.

Ingenieurs en inkoopteams moeten ook de SPD-vervangingscyclus overwegen, vooral na grote piekgebeurtenissen, omdat de beschermingsprestaties in de loop van de tijd kunnen afnemen. Een goede aarding is van cruciaal belang om ervoor te zorgen dat de stroom van de surge veilig wordt afgevoerd. Bevestig altijd de spanningscompatibiliteit tussen de SPD en de LED-driver om mismatch of valse trigger te voorkomen.

SPD03-DC320-P/G type2+3
Aanduiding: Type2+3
Classificatie: klasse III
Beschermingsmodus: L-N , N-PE , L-PE
Nominale ingangsspanning UN (L-N): 230VAC, 50/60Hz
max. Continue bedrijfsspanning UC (L-N): 320VAC, 50/60Hz
Max ontlaadstroom (8/20μs) Imax:6 KA
Nominale afvoerstroom (8/20μs) in:3 kA
Voltagebeveiligingsniveau omhoog: L-N ≤1,5 kV, N-PE ≤0,6 kV, L-PE ≤1,5 kV
Open circuit spanning UOC: 6 kV
Backup zekering: 16A
Materiaal behuizing: UL94V-0
Beschermingsgraad: IP66

Bij Signlitetled produceren we niet alleen hoogwaardige LED-stripverlichting, schijnwerpers en industriële hoogbouwarmaturen, maar leveren ook betrouwbare SPD's die speciaal zijn ontworpen voor LED-toepassingen. Onze SPD's worden getest volgens internationale normen, waardoor een superieure bescherming en een langere levensduur voor uw verlichtingsprojecten wordt gegarandeerd.
