Overspanningsbeveiliging (SPD) voor LED-verlichting: complete gids voor binnen- en buitentoepassingen

Heb je je ooit afgevraagd waarom je LED-lampen soms veel eerder uitvallen dan verwacht, ook al zijn ze gelabeld om 30.000 of zelfs 50.000 uur mee te gaan? Of waarom straatlantaarns of gevelverlichtingssystemen plotseling donker worden na een onweer?

De waarheid is dat LED-technologie zeer efficiënt is, maar ook erg gevoelig voor stroompieken. Zelfs een korte elektrische piek - veroorzaakt door bliksem, onstabiele roosters of zware machines die aan en uit gaan - kan de delicate LED-driver in uw armaturen beschadigen. Zodra de bestuurder uitvalt, loopt de hele armatuur gevaar.

Dit is waar een overspanningsbeveiliging (SPD) voor LED-verlichting in het spel komt. Zie het als een verzekering voor uw verlichtingssysteem. Of het nu is LED lineaire lichten, buis lichtenof Tri-proof lichten In commerciële ruimtes of buiten LED-straatverlichting op een snelweg kan de juiste LED-surgebeveiliging niet alleen de levensduur van uw armaturen verlengen en onverwachte storingen verminderen, maar u ook aanzienlijke onderhouds- en vervangingskosten besparen.

Dus, hebben alle LED-verlichtingsprojecten echt overspanningsbeveiliging nodig? Het korte antwoord is ja, vooral als u met commerciële, industriële of buitentoepassingen werkt. Vandaag investeren in SPD kan kostbare downtime voorkomen en uw verlichtingsprojecten jarenlang soepel laten verlopen.

Wat is een overspanningsbeveiliging (SPD) voor LED-verlichting?

Wat is SPD in LED-licht?

Een overspanningsbeveiliging (SPD) is een kritiek onderdeel dat is ontworpen om LED-verlichtingssystemen te beschermen tegen plotselinge spanningspieken die drivers en LED's kunnen beschadigen. In de meeste LED-armaturen zet de bestuurder het AC-net om in een stabiele gelijkstroomuitgang voor de LED's. Zelfs een korte elektrische stroompje - van bliksem, netinstabiliteit of het schakelen van zware apparatuur - kan de bestuurder overbelasten en permanent beschadigen, wat leidt tot uitval van de armatuur en extra onderhoudskosten.

SPD werkt als een veiligheidsklep en leidt overtollige spanning veilig naar de grond of neutrale lijn voordat deze gevoelige componenten bereikt. Deze bescherming is niet alleen essentieel voor buiten LED-straatverlichting en gevelverlichting, maar ook voor LED-lineaire verlichting in de binnenruimte, buisverlichting en plankverlichting in commerciële ruimtes. Het installeren van een geschikte SPD verbetert de betrouwbaarheid, vermindert de uitvaltijd en bespaart onderhouds- en vervangingskosten.

Soorten overspanningsbeveiligingsapparatuur voor LED-verlichting

SPD's zijn er in drie hoofdtypen, elk geschikt voor verschillende toepassingen:

Vervangbare SPD's - modulair en vervangbaar, waardoor beschadigde eenheden snel kunnen worden verwisseld, waardoor downtime en onderhoudskosten worden geminimaliseerd.

Interne SPD's - geïntegreerd in de LED-driver of armatuur. Ideaal voor compacte lineaire verlichting, buislampen of plankverlichting waar externe installatie onpraktisch is.

Externe SPD's – geïnstalleerd op de netvoedingsinvoerlijn buiten de armatuur. Gemeenschappelijk voor krachtige binnenverlichting of buitentoepassingen zoals straatverlichting en gevelverlichting.

Professionele SPD's voldoen aan internationale normen zoals IEC 61643-11 en UL 1449, waardoor consistente prestaties en veiligheid worden gegarandeerd. Het kiezen van het juiste type SPD beschermt niet alleen uw LED-verlichting, maar maximaliseert ook de investeringswaarde door de levensduur van de armatuur te verlengen en onverwachte kosten te verminderen.

Soorten elektrische overspanningen en hoe LED-overspanningsbeveiligingen werken

Elektrische stoten kunnen op verschillende manieren LED-verlichtingssystemen beïnvloeden. Het begrijpen van de soorten overspanningen en hoe overspanningsbeveiligingsapparatuur (SPD) werken, is cruciaal voor een betrouwbare werking.

Soorten elektrische overspanningen

Common-mode Surge (CM) – treedt op wanneer zowel fase- als neutrale lijnen samen stijgen ten opzichte van de grond. Deze stoten zijn vaak het gevolg van blikseminslagen of netomschakeling en kunnen gevoelige LED-drivers beschadigen als ze niet goed worden beschermd.

Differentiële modus surge (DM) – treedt op tussen fase- en neutrale lijnen. Meestal veroorzaakt door het schakelen van zware apparatuur of belastingen van interne faciliteiten, kunnen DM-pieken leiden tot flikkering, bestuurdersstoring of permanente LED-schade.

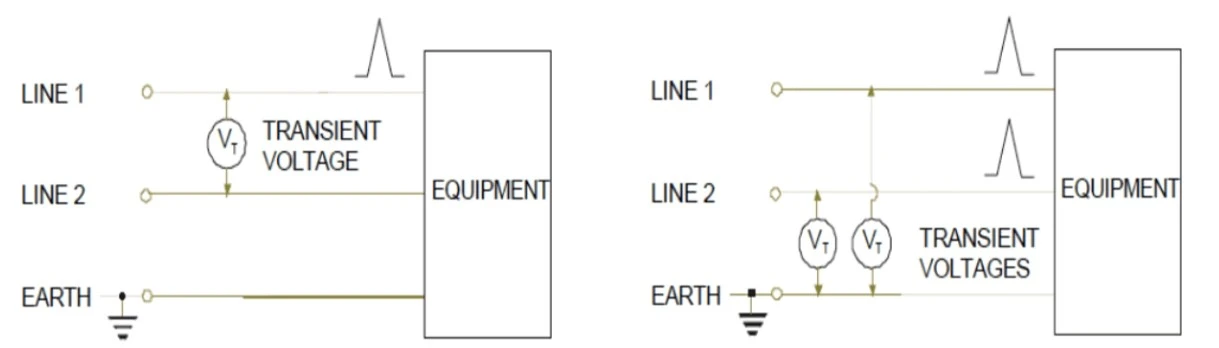

Common-mode en differentiaal-mode overspanningspaden in LED-verlichtingscircuits

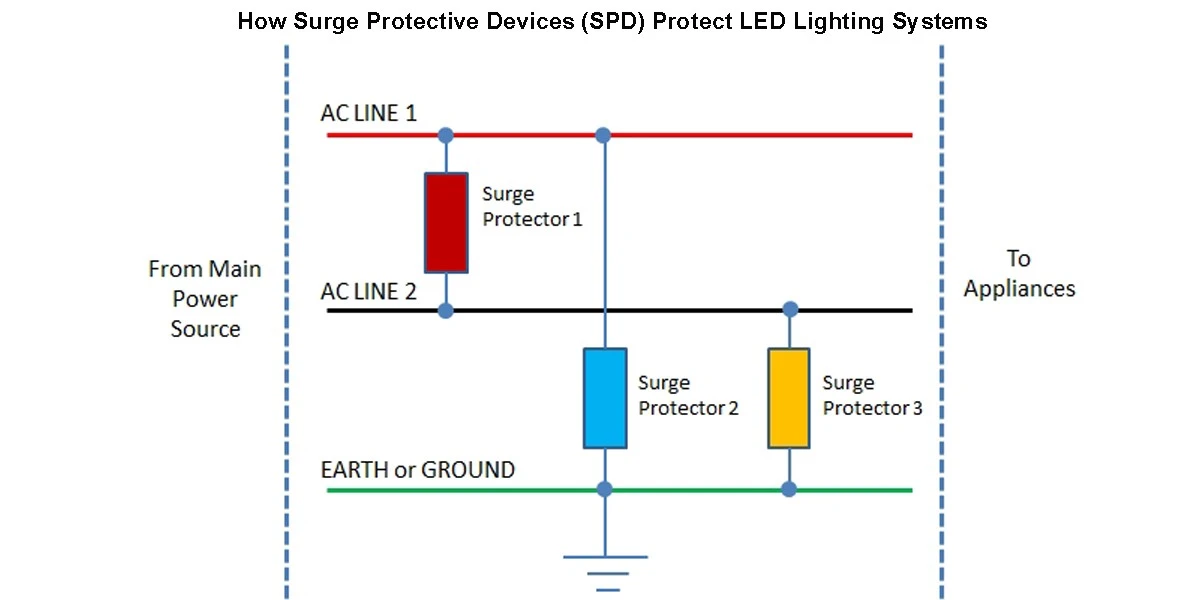

Hoe SPD LED-verlichting beschermt

Een SPD beveiligt LED-systemen door overtollige spanning en stroom weg te leiden van gevoelige componenten. Het proces omvat in het algemeen:

1. Detectie – De SPD detecteert een spanning die het normale werkbereik overschrijdt.
2. Klemming – Met behulp van componenten zoals MOV's (metaaloxidevaristors), TVS-diodes of gasontladingsbuizen, is de spanning beperkt tot een veilig niveau.
3. Omleiden van de overspanningsstroom – Overtollige stroom wordt veilig naar aard- of neutrale lijnen geleid, waardoor schade aan de LED-driver en -armaturen wordt voorkomen.

Belangrijkste voordelen van een goede SPD-installatie:

Zorgt voor een stabiele werking voor LED-verlichting binnen en buiten

Beschermt tegen zowel common-mode als differentiaal-mode-pieken

Voorkomt LED-driverstoring en schade aan onderdelen

Vermindert onderhouds- en vervangingskosten

Waarom LED-verlichting bescherming nodig heeft?

Waarom overspanningen een risico vormen voor LED-verlichting

LED-lampen zijn zeer efficiënt, duurzaam en energiebesparend, maar hun elektronica is gevoelig voor spanningsschommelingen. Zelfs een kortstondige golfslag - veroorzaakt door bliksem, onstabiele roosters of het schakelen van zwaar materieel - kan de LED-driver overbelasten, interne componenten beschadigen en tot voortijdige storing leiden.

Binnenverlichting zoals LED-lineaire verlichting, buisverlichting en planklichten in commerciële ruimtes loopt ook gevaar, vooral in gebieden met frequente elektrische storingen. Buitenverlichting zoals LED-straatverlichting en gevelverlichting wordt geconfronteerd met extra bedreigingen door blikseminslagen en weergerelateerde spanningspieken. Zonder de juiste bescherming kunnen deze stoten resulteren in:

• Verminderde LED-levensduur
• Onverwachte onderhouds- of vervangingskosten
• mogelijke downtime die van invloed is op de bedrijfsvoering of veiligheid

Het installeren van een overspanningsbeveiliging (SPD) voor LED-verlichting vermindert deze risico's, waardoor een betrouwbare werking en kostenbesparingen op lange termijn worden gegarandeerd.

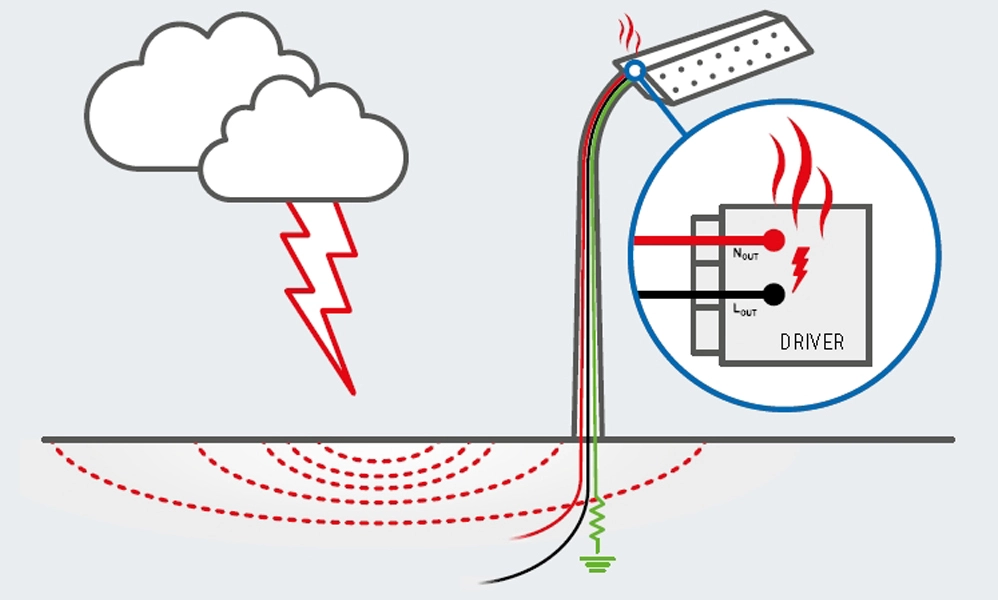

Figuur: Diagram dat laat zien hoe door bliksem veroorzaakte pieken de LED-drivers en armaturen beïnvloeden.

Voordelen van overspanningsbeveiliging voor LED-verlichting

Het toevoegen van SPD aan uw LED-verlichtingssysteem biedt meerdere voordelen voor zowel binnen- als buitenprojecten:

• Verlengde LED-levensduur - SPD's voorkomen schade door spanningspieken, waardoor LED's hun ontworpen operationele uren kunnen bereiken.
• Minder onderhoudskosten – Door onverwachte storingen te voorkomen, minimaliseren SPDS servicegesprekken en vervangingsfrequentie.
• Verbeterde betrouwbaarheid – Het beschermen van gevoelige componenten zorgt voor continue werking voor kritieke verlichtingstoepassingen.
• Kosteneffectieve investeringen – Hoewel SPD's initiële kosten toevoegen, werpen de besparingen door minder onderhoud, minder vervangingen en vermeden downtime meestal snel af, waardoor het rendement op de investering wordt gemaximaliseerd.

Dit is vooral belangrijk voor commerciële faciliteiten, industriële installaties, winkelomgevingen en buiteninstallaties waar LED-verlichting een aanzienlijke investering is.

Overzicht & selectiegids voor LED-overspanningsproducten

Het selecteren van de juiste surge beschermkap (SPD) is essentieel om uw investering in LED-verlichting te beschermen, uitvaltijd te verminderen en de levensduur van uw armaturen te verlengen. Hieronder vindt u een overzicht van typische SPD-producten, samen met praktische selectiebegeleiding.

Productoverzicht

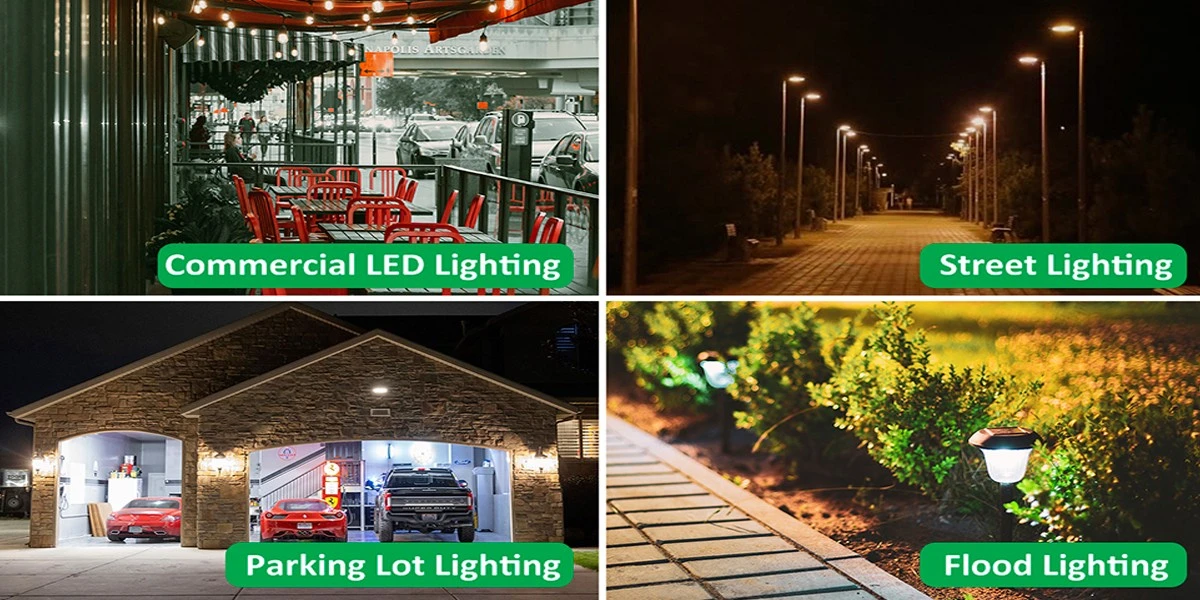

SPD's worden veel gebruikt in verschillende LED-toepassingen, waaronder lineaire verlichting, buisverlichting, plankverlichting, straatverlichting en gevelverlichting. Moderne SPD's kunnen interne, externe of modulaire/vervangbare zijn, ontworpen om te voldoen aan verschillende installatiescenario's en onderhoudsvereisten.

Aanbevolen SPD-modellen voor LED-verlichting

Model	Type	Spanningsclassificatie	Max Surge stroom (IMAX)	Belangrijkste kenmerken	Typische LED-toepassingen

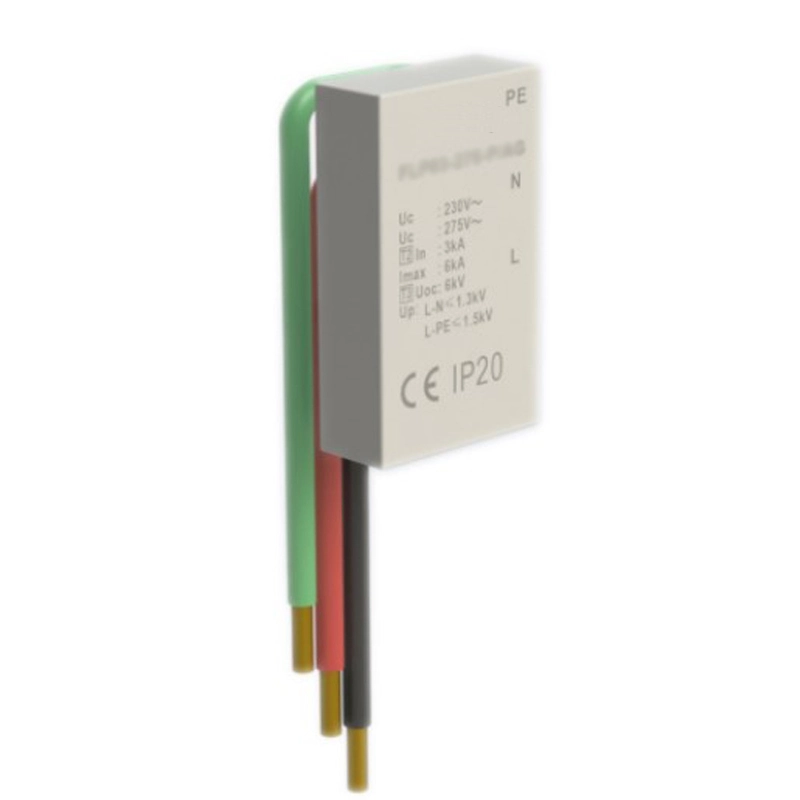

SPD03-AC275-P/AG	ACZ-entf	230 V AC	6 ka	Type 2+3, klasse II+III, ≤ 1,3 kV	LED lineaire verlichting, plankverlichting, binnen armaturen

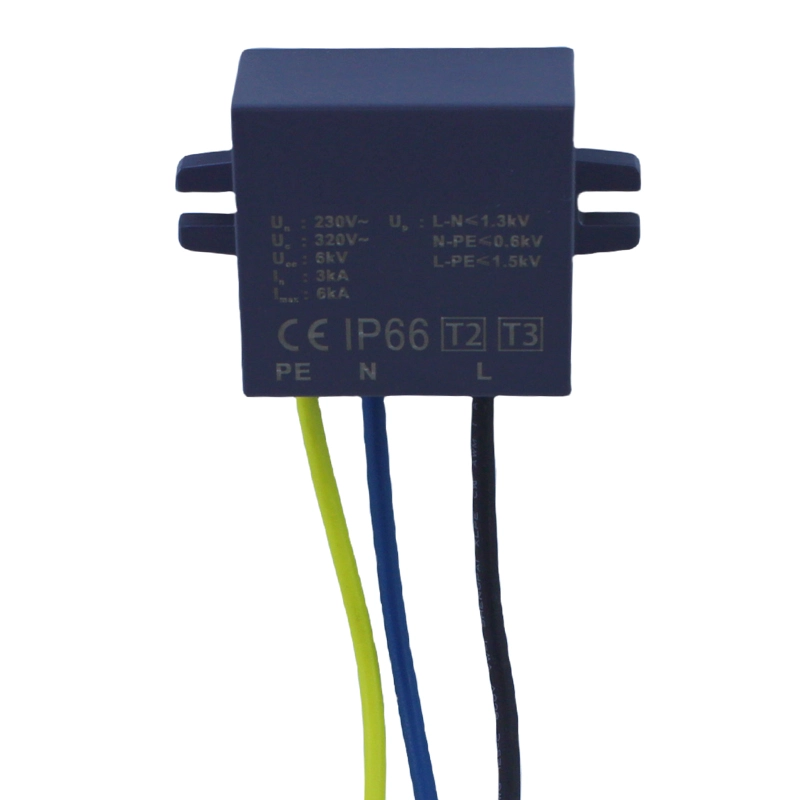

SPD03-DC320-P/G	DC-SPD	320 V DC	6 ka	up ≤ 1,5 kV, snelle respons < 25 ns	Laagspannings- of zonne-energie-LED-systemen

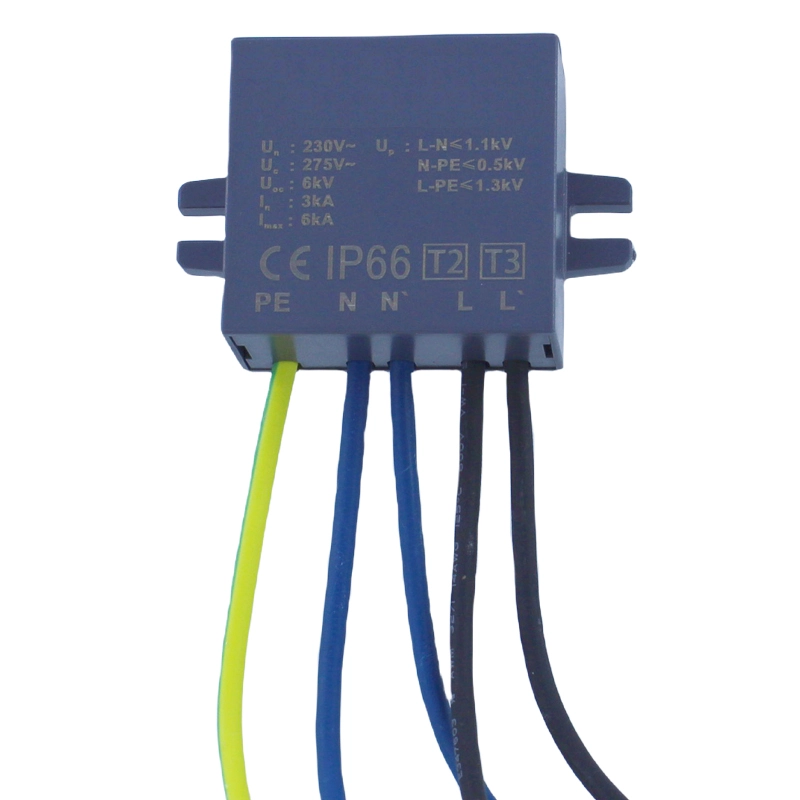

SPD03-DC275-S/G	DC-SPD	275 V DC	6 ka	up ≤ 1,1 kV, hoge stabiliteit	DC LED-strips, bewegwijzering of displaymodules

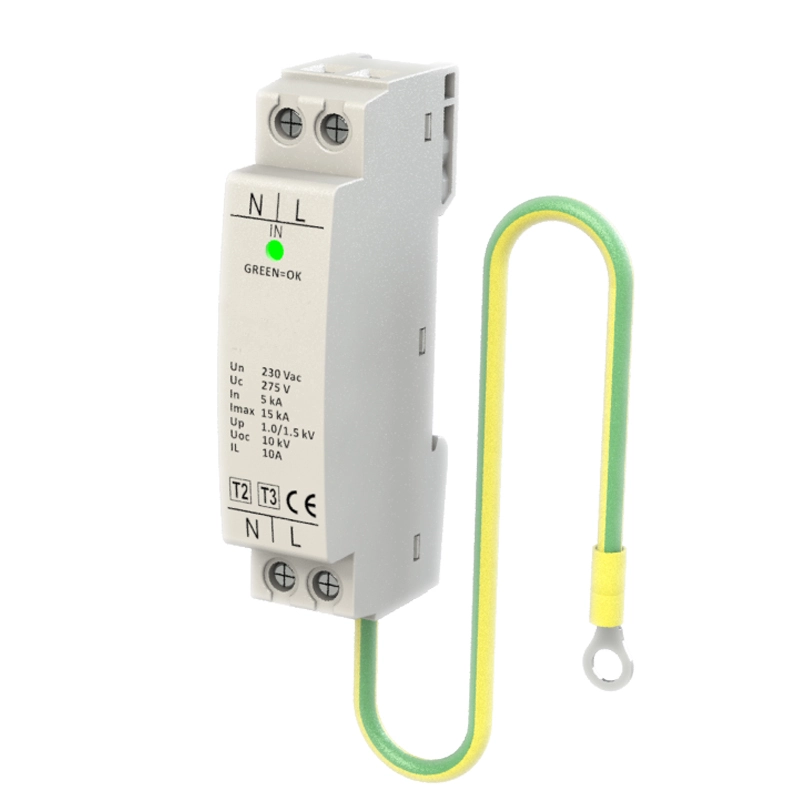

SPD05-AC275I-D	ACZ-entf	230 V AC	15 kA	Ingebouwde thermische uitschakeling, LED-indicator	Straatverlichting, gevelverlichting, industriële schijnwerpers

Selectietips

• Match SPD-type met voedingssysteem: AC SPD voor standaard netspanning, DC SPD voor constante spannings-LED-systemen.
• Lijn de spanningsclassificatie uit met de driveringang (230 V AC, 275–320 V DC).
• Gebruik hogere IMAX (≥10 ka) voor buiten, risicovolle omgevingen.
• Zorg voor naleving van EN 61643-11, IEC 61643-1, DIN VED 0675-6 en andere regionale veiligheidsnormen.
• Selecteer voor eenvoudig onderhoud modellen met LED-ontkoppelingsindicatoren of vervangbare modules.

Belangrijkste voordelen

• Uitgebreide bescherming tegen surges van common-mode en differentiële modus.
• Voorkomt defecte driver en schade aan onderdelen.
• Vermindert onderhouds- en vervangingskosten.
• Ondersteunt stabiele prestaties in binnen- en buiten-LED-toepassingen.

Toepassingen & installatietips

Een goede toepassing en installatie van overspanningsbeveiligingsapparatuur (SPD's) zijn essentieel om langdurige bescherming voor LED-verlichtingssystemen te garanderen. Hier is hoe SPD's vaak worden toegepast en geïnstalleerd:

Binnen lineaire verlichting & plankverlichting

Toepassing: Beschermt LED-modules en -drivers in kantoren, winkelrekken en vitrines.

Installatietips:

• Gebruik interne SPD's voor compacte armaturen waar de ruimte beperkt is.
• Zorg ervoor dat de SPD dicht bij de driver is geïnstalleerd om de spanningsval te minimaliseren.
• Controleer de polariteit van de bedrading en beveilig de verbindingen om losse contacten te voorkomen.

Tubeverlichting & paneelverlichting

Toepassing: Beveiligt LED-buislampen en paneelverlichting in commerciële ruimtes.

Installatietips:

• Modulaire of vervangbare SPD's worden aanbevolen voor eenvoudig onderhoud.
• Bevestig de nominale spanning en de stroompiek die overeenkomen met de specificaties van de LED-armatuur.
• Zorg voor voldoende ventilatie rond SPD om oververhitting te voorkomen.

Buiten- en industriële verlichting (straat, gevel, stadion)

Toepassing: Beschermt tegen blikseminslagen, netomschakeling en stroomschommelingen.

Installatietips:

• Gebruik externe of industriële SPD's met hogere piekstroomclassificaties.
• Een goede aarding en hechting zijn essentieel voor effectieve overspanningsafleiding.
• Overweeg IP- en IK-classificaties van SPD-behuizing om omgevings- en mechanische stress te weerstaan.

Algemene beste praktijken

Volg altijd de installatie-instructies van de fabrikant.

Leg de installatiegegevens vast voor onderhoud, inspectie en garantie.

Inspecteer en test SPD's periodiek om doorlopende prestaties te garanderen.

Plan SPD-locaties om de meest kwetsbare punten in het verlichtingssysteem te dekken.

Trends in LED-overspanningsbeveiliging

De wereldwijde markt voor LED-overspanningsbeveiliging werd in 2024 geschat op ongeveer US$ 384 miljoen en zal naar verwachting groeien tot US$ 683 miljoen in 2032, met een samengestelde jaarlijkse groeisnelheid (CAGR) van ongeveer 7,5 % in de periode 2025-2032.

Deze groei wordt gedreven door verschillende belangrijke trends en marktkrachten:

1. Stijging in LED-adoptie en slimme stadsinfrastructuur

• Naarmate steden upgraden naar op LED gebaseerde straatverlichting, gevelverlichting en slimme verlichtingssystemen, neemt de vraag naar betrouwbare bescherming toe.
• LED domineert al een groot deel van de nieuwe verlichtingsinstallaties vanwege de energie-efficiëntie, wat het belang van overspanningsbeveiliging vergroot.

2 . Verschuiving naar slimme en geïntegreerde bescherming

• Moderne SPD's verankeren steeds meer monitoring, diagnostiek op afstand en communicatiemogelijkheden, waardoor ze integrale onderdelen van slimme verlichtingsnetwerken zijn.
• Hybride beschermingsontwerpen - die MOV's, gasafvoerbuizen en andere elementen combineren - komen naar voren om snelheid, robuustheid en kosten in evenwicht te brengen.

3. Hogere surge ratings & modulair ontwerp

• Buiten- en kritieke installaties vereisen SPD's met hogere stroomclassificaties (bijv. 20 kA, 40 ka) om meer extreme golfgebeurtenissen te weerstaan.
• Modulaire en vervangbare SPD-ontwerpen krijgen grip voor eenvoudiger onderhoud en lagere uitvaltijdkosten.
• Compacte SPD's voor integratie in slanke lichtprofielen worden een concurrentievoordeel in het ontwerp van LED-armaturen.

4. Regionale groeiverschuiving en marktdynamiek

• Azië-Pacific, geleid door China, is de snelstgroeiende regio in de vraag naar LED-purgetechnici, dankzij snelle verstedelijking en grootschalige infrastructuurprojecten.
• Noord-Amerika heeft een groot aandeel (bijv. ~ 32,71 TP3T) van de markt in 2024, aangedreven door strikte elektrische veiligheidsvoorschriften en hoge LED-penetratie.

5. Uitdagingen: kostengevoeligheid en standaardisatiekloof

• In veel prijsgevoelige markten vertragen de extra kosten van het integreren van overspanningsbeveiliging - wat de totale systeemkosten met 15-20% kan verhogen - nog steeds de bredere acceptatie van SPD's.
• Gebrek aan uniforme test- en certificeringsnormen voor LED-specifieke SPD's introduceert onzekerheid in productvergelijkingen.
• Miniaturisatie van LED-armaturen beperkt de interne ruimte voor SPD-componenten, waardoor innovatie wordt gestimuleerd voor compacte maar hoogwaardige ontwerpen.

6. Implicaties voor LED-verlichtingsprojecten

• Ontwerpers en bestekschrijvers moeten anticiperen op een toenemende norm van het opnemen van SPD in alle verlichtingsprojecten, met name buiten- en gevelwerk.
• Slimme verlichtingsprojecten moeten SPD's verplicht stellen met communicatie- of statusfeedbackmogelijkheden.
• Fabrikanten die krachtige, compacte, modulaire, kostenefficiënte SPD's kunnen leveren, zullen een concurrentievoordeel hebben.

Conclusie: Betrouwbaar SPD, betrouwbaar LED-systeem

Een goed ontworpen overspanningsbeveiliging (SPD) is niet alleen een optioneel accessoire - het is een essentiële beveiliging die de levensduur, betrouwbaarheid en prestaties van uw LED-verlichtingssysteem bepaalt. Of u nu lineaire verlichting voor binnen, buitengevelverlichting of commerciële planklampen ontwerpt, het integreren van de juiste SPD kan u behoeden voor dure vervangingen en downtime.

Door de industrie geteste overspanningsbeveiligingen te selecteren met de juiste spanningsclassificaties, snelle responstijd en modulair ontwerp, kunnen verlichtingsfabrikanten en projectaannemers zowel kostenefficiëntie als stabiliteit op lange termijn bereiken.
