วิธีการตัดไฟ LED Strip โดยไม่ทำลายพวกเขา: คำแนะนำทีละขั้นตอน

คำตอบด่วน - การตัดแถบ LED ที่ปลอดภัย:

1. ค้นหาเครื่องหมายตัดแถบ LED ระหว่างแผ่นทองแดง
2. ปิดแหล่งจ่ายไฟแถบ LED อย่างสมบูรณ์
3. ใช้กรรไกรคมตัดตรงเส้นที่ตัด
4. อย่าตัดออกนอกส่วน LED ที่ทำเครื่องหมายไว้
5. ปิดท้ายที่ตัดถ้าแถบกันน้ำ
6. เชื่อมต่อใหม่โดยใช้ขั้วต่อแถบ LED หรือการบัดกรี

ไฟแถบ LED สามารถตัดได้อย่างปลอดภัยโดยไม่มีความเสียหายหากคุณปฏิบัติตามจุดตัดที่กำหนดไว้ล่วงหน้าและวิธีการตัดที่ถูกต้อง

แถบ LED ส่วนใหญ่ได้รับการออกแบบด้วยส่วนวงจรคงที่ แต่ละส่วนทำงานอย่างอิสระภายในช่วงแรงดันไฟฟ้าเฉพาะ โดยทั่วไปคือ 12V หรือ 24V การตัดที่จุดที่ทำเครื่องหมายไว้จะรักษาความสมบูรณ์ของวงจรและช่วยให้การทำงานเป็นปกติ

การตัดนอกจุดเหล่านี้จะทำลายวงจรอนุกรมและปิดใช้งานส่วนนั้นอย่างถาวร การตัดที่ไม่ถูกต้องยังสามารถลดพื้นที่สัมผัสแผ่นทองแดงเพิ่มความต้านทานและทำให้ความสว่างลดลงหรือการเชื่อมต่อล้มเหลว

คู่มือนี้อธิบายอย่างชัดเจนว่าจะตัดที่ไหน ใช้เครื่องมืออะไร วิธีจัดการแถบกันน้ำ และวิธีเชื่อมต่อแถบ LED ใหม่อย่างถูกต้องตามข้อมูลการผลิตจริง

ตัดไฟ LED ได้ไหม (ใช่ — แต่เฉพาะจุดที่ถูกต้อง)

จุดตัดแถบ LED เป็นตำแหน่งเบรกที่กำหนดไว้ล่วงหน้าซึ่งออกแบบมาเพื่อให้สามารถตัดได้อย่างปลอดภัยโดยไม่ขัดจังหวะความต่อเนื่องทางไฟฟ้า จุดตัดแต่ละจุดอยู่ระหว่างหน่วยวงจรที่สมบูรณ์สองหน่วยบน PCB

แถบ LED ส่วนใหญ่ใช้การออกแบบวงจรแบบแบ่งส่วน แต่ละส่วนทำงานอย่างอิสระภายในช่วงแรงดันไฟฟ้าคงที่ การตัดออกนอกเส้นที่ทำเครื่องหมายไว้จะทำให้วงจรซีรีส์แตกและปิดใช้งานส่วนนั้นอย่างถาวร

การตัดด้านนอกจุดตัดที่มีเครื่องหมายจะทำลายวงจรซีรีย์ LED และทำให้เกิดความล้มเหลวถาวร  ส่วนที่เสียหายจะไม่สว่างขึ้นและไม่สามารถกู้คืนได้โดยไม่ต้องทำการบัดกรี

หากคุณต้องการเข้าใจตรรกะแบบวงจรเต็มหลังจุดตัด โปรดอ่านคำแนะนำโดยละเอียดของเราเกี่ยวกับ ตัดไฟ LED ได้ไหม และจะเกิดอะไรขึ้นเมื่อคุณตัดผิดที่

จากข้อมูลการผลิตของเรา แถบ LED SMD มาตรฐานใช้ FPC สองชั้นพร้อมทองแดง 2 ออนซ์ (70μm) นี่คือความหนาสองเท่าของบอร์ด 1oz (35μm) ทั่วไป แผ่นทองแดงที่หนาขึ้นช่วยลดความต้านทานการสัมผัส ปรับปรุงเสถียรภาพของตัวเชื่อมต่อ และลดความร้อนสะสมที่จุดตัด

ของเรา ไฟแถบ LED SMD สร้างขึ้นตามมาตรฐานนี้ โดยมีจุดตัดที่ออกแบบในทุกขอบเขตของวงจรในกลุ่มผลิตภัณฑ์ทั้งหมด

แถบ LED ทั้งหมดสามารถตัดได้หรือไม่?

ไม่ — แถบ LED ทั้งหมดไม่สามารถตัดได้อย่างปลอดภัย

·  แถบ LED SMD มาตรฐาน (12V / 24V): สามารถตัดได้อย่างสมบูรณ์ที่จุดที่ทำเครื่องหมายไว้

·  แถบ LED COB: ตัดได้ แต่ต้องมีการจัดตำแหน่งการตัดที่แม่นยำ

·  แถบ LED RGB / RGBW: Cuttable แต่ต้องมีการจัดตำแหน่ง PIN ที่ถูกต้อง

·  แถบ LED ที่ระบุได้ (ควบคุมด้วย IC): จุดตัดจำกัดเนื่องจากการไหลของสัญญาณข้อมูล

·  แถบ LED ความยาวคงที่: ไม่ตัดได้ — วงจรปิดสนิท

จากมุมมองของการออกแบบวงจร แถบ LED แบบตัดได้ถูกสร้างขึ้นด้วยหน่วยไฟฟ้าที่ทำซ้ำ แต่ละหน่วยมีจำนวน LED คงที่และเครือข่ายตัวต้านทานที่ตรงกับแรงดันไฟฟ้าอินพุต

แถบ LED ที่ระบุตำแหน่งได้รวมถึง ICS ควบคุมแบบบูรณาการ ชิปเหล่านี้จัดการเวลาสัญญาณและการส่งข้อมูล การตัดตำแหน่งที่ไม่ถูกต้องจะขัดจังหวะห่วงโซ่ข้อมูลและปิดไฟ LED ดาวน์สตรีมทั้งหมด

คุณรู้ได้อย่างไรว่าจุดตัดอยู่ที่ไหน?

จุดตัดแถบ LED ถูกทำเครื่องหมายไว้อย่างชัดเจนบนพื้นผิวแถบ

มองหาตัวชี้วัดเหล่านี้:

• ไอคอนกรรไกรพิมพ์
• เส้นตรงข้ามแถบ
• แผ่นทองแดงแบบเปิด (แผ่น 2-5 แผ่นขึ้นอยู่กับประเภท)

จุดตัดแต่ละจุดอยู่ในตำแหน่งระหว่างสองหน่วยวงจร เพื่อให้แน่ใจว่าทั้งสองด้านยังคงทำงานด้วยไฟฟ้าหลังจากตัด

บนแถบ LED กันน้ำ (IP65 / IP67 / IP68) แผ่นทองแดงหุ้มด้วยซิลิโคน เส้นตัดยังคงมองเห็นได้ แต่คุณต้องจัดตำแหน่งการตัดอย่างระมัดระวังผ่านการเคลือบ

จากการออกแบบการผลิตของเรา จุดตัดจะถูกวางไว้ที่โหนดไฟฟ้าระหว่างเส้นทางวงจรขนานเสมอ การตัดนอกโหนดนี้จะทำลายเส้นทางปัจจุบันและหยุดไฟ LED ไม่ให้ทำงาน

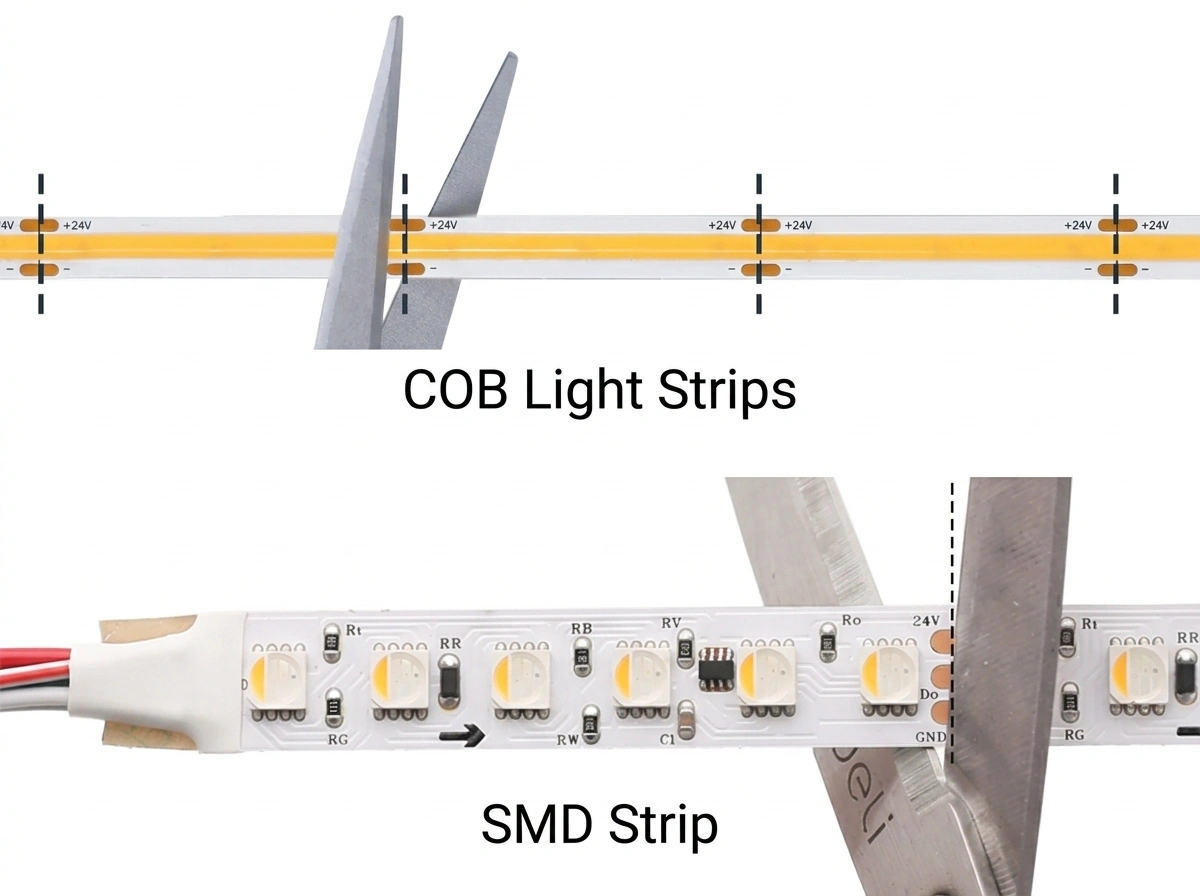

ที่ไหน คุณควร ตัดไฟ LED แถบ?

คุณควรตัดไฟแถบ LED ที่เส้นตัดที่ทำเครื่องหมายไว้ระหว่างแผ่นทองแดงเท่านั้น
จุดเหล่านี้ได้รับการออกแบบให้เป็นขอบเขตของวงจรที่ปลอดภัย ทำให้แถบที่เหลือทำงานต่อไปได้ตามปกติหลังจากตัด

ประเภทแถบ LED	ช่วงตัดทั่วไป	ไฟ LED ต่อส่วน
แถบ SMD 12V	~50 มม.	3 ไฟ LED
แถบ SMD 24V	~100mm	6 ไฟ LED
技术参数（恒压/恒流）按行业标准翻译	25 มม. หรือ 50 มม.	แตกต่างกันไปตามความหนาแน่น
แถบ RGB / RGBW	เท่าๆกันกับแรงดัน	แผ่นทองแดง 4-5 แผ่น
แถบกันน้ำ (IP65–68)	แบบไม่กันน้ำ	แผ่นรองใต้ซิลิโคน

กฎสำคัญที่ต้องปฏิบัติตาม

• ตัดเฉพาะบนเส้นที่พิมพ์หรือเครื่องหมายกรรไกร
• ตัดระหว่างแผ่นทองแดงเสมอไม่ผ่านพวกเขา
• ทำตามช่วงคงที่ตามแรงดันของแถบ
• อย่าคิดว่าคุณสามารถตัดได้ทุกที่ — ระยะห่างไม่สามารถปรับได้

เหตุใดช่วงการตัดจึงแตกต่างกัน

กฎ:
แถบ LED 24V มีช่วงการตัดที่ยาวกว่าแถบ 12V

เหตุผล:

• แถบ 12V ใช้ 3 LEDs ต่อหน่วยวงจร
• แถบ 24V ใช้ 6 LEDs ในซีรีส์
• ไฟ LED ต่อหน่วยมากขึ้น = ส่วนทางกายภาพที่ยาวขึ้น

นี่เป็นผลโดยตรงจากการออกแบบแรงดันไฟฟ้าและวงจร—ไม่ใช่ทางเลือกในการผลิต

จะเกิดอะไรขึ้นถ้าคุณตัดผิดที่?

• ไฟ LED จะหยุดทำงานทันที
• วงจรแตกถาวร
• แถบไม่สามารถนำกลับมาใช้ใหม่ได้โดยไม่ต้องซ่อมแซม
• ร่องรอยทองแดงอาจเสียหายเกินกว่าการเชื่อมต่อใหม่

สรุปด่วน

• แถบ 12V → ช่วงตัดสั้นลง (~50 มม.)
• แถบ 24V → ช่วงยาว (~100 มม.)
• ตัดเฉพาะที่เส้นที่ทำเครื่องหมายไว้ → ช่วยให้วงจรต่อเนื่อง
• ตำแหน่งตัดผิด → ความล้มเหลวถาวร

อย่างไร เครื่องมือคุณ ต้องตัดไฟแถบ LED?

ในการตัดไฟแถบ LED คุณต้องใช้กรรไกรที่แหลมคม ไม้บรรทัด วัสดุปิดผนึก และขั้วต่อเสริมสำหรับการเชื่อมต่อใหม่

เครื่องมือสำคัญ (รายการด่วน)

• กรรไกรคมหรือมีดที่แม่นยำ
• ไม้บรรทัดหรือขอบตรง
• เทปพันสายไฟหรือฝาปิดซิลิโคน
• ขั้วต่อแถบ LED (อุปกรณ์เสริม)

ใช้กรรไกรหรือมีดประเภทใด?

ใช่ — การใช้เครื่องมือตัดที่เหมาะสมจะส่งผลโดยตรงต่อคุณภาพการตัด ความสมบูรณ์ของแผ่นทองแดง และประสิทธิภาพในระยะยาว

เครื่องมือตัดที่ดีที่สุดสำหรับไฟ LED แถบ

• กรรไกรคม — ดีที่สุดสำหรับแถบ LED แบบยืดหยุ่น PCB (FPC)
• มีดหัตถกรรมความแม่นยำ—จำเป็นสำหรับแถบ PCB แบบแข็ง
• ใบมีดให้คะแนน (สำหรับแถบซัง) — ปรับปรุงความแม่นยำในการตัด

ทำไมการเลือกเครื่องมือจึงสำคัญ

โครงสร้างแถบ LED ที่แตกต่างกันต้องใช้วิธีการตัดที่แตกต่างกัน:

• แถบ PCB ที่ยืดหยุ่น:
  วัสดุที่อ่อนนุ่ม — กรรไกรที่หมองคล้ำสามารถบดขยี้ชั้นทองแดงภายในได้
• แถบ PCB แบบแข็ง:
  พื้นผิวแข็ง - กรรไกรสามารถทำให้เกิดรอยแตกหรือหลุดลอกได้
• ซัง LED แถบ:
  เค้าโครง LED หนาแน่น - การให้คะแนนก่อนป้องกันการตัดที่ไม่สม่ำเสมอ

จากการทดสอบการผลิต การใช้เครื่องมือที่ไม่เหมาะสมอาจทำให้:

• รอยแตกขนาดเล็กในร่องรอยทองแดง
• พื้นที่ติดต่อของตัวเชื่อมต่อลดลง
• เพิ่มความต้านทานไฟฟ้าและความร้อนสะสม

วิธีการตัดไฟ LED Strip โดยไม่ทำลาย: ทีละขั้นตอน

ขั้นตอนด่วน - การตัดแถบ LED ที่ปลอดภัย

1. ปิดไฟให้หมด
2. ค้นหาเส้นตัดที่ทำเครื่องหมายไว้ระหว่างแผ่นทองแดง
3. ตัดตรงผ่านกึ่งกลางเส้น
4. ปิดผนึกหรือป้องกันปลายที่สัมผัส
5. ทดสอบแถบก่อนการติดตั้งขั้นสุดท้าย

ขั้นตอนที่ 1 — ปิดเครื่อง

สิ่งที่ต้องทำ:
ถอดแถบ LED ออกจากแหล่งจ่ายไฟก่อนตัด

ทำไมมันถึงสำคัญ:
การตัดแถบไฟฟ้าสามารถสร้างไฟฟ้าลัดวงจรและทำให้แผ่นทองแดงเสียหายได้ แม้แต่แถบแรงดันต่ำ (12V หรือ 24V) ก็สามารถสร้างส่วนโค้งขนาดเล็กที่ลดพื้นผิวสัมผัสได้อย่างถาวร

ขั้นตอนที่ 2 - ค้นหาเส้นตัดที่แน่นอน

สิ่งที่ต้องทำ:
ค้นหาเส้นตัดที่ทำเครื่องหมายไว้ซึ่งอยู่ระหว่างแผ่นทองแดง (มักระบุด้วยไอคอนกรรไกรหรือเส้นที่พิมพ์)

ทำไมมันถึงสำคัญ:
จุดตัดแต่ละจุดถูกวางระหว่างส่วนวงจรที่สมบูรณ์ การตัดออกนอกเส้นนี้จะทำให้ทางเดินไฟฟ้าแตกและทำให้ส่วนนั้นหยุดทำงาน

เคล็ดลับสำหรับมือโปร:
สำหรับแถบกันน้ำ ให้จัดตำแหน่งแผ่นทองแดงภายในไว้ใต้ซิลิโคนก่อนตัด

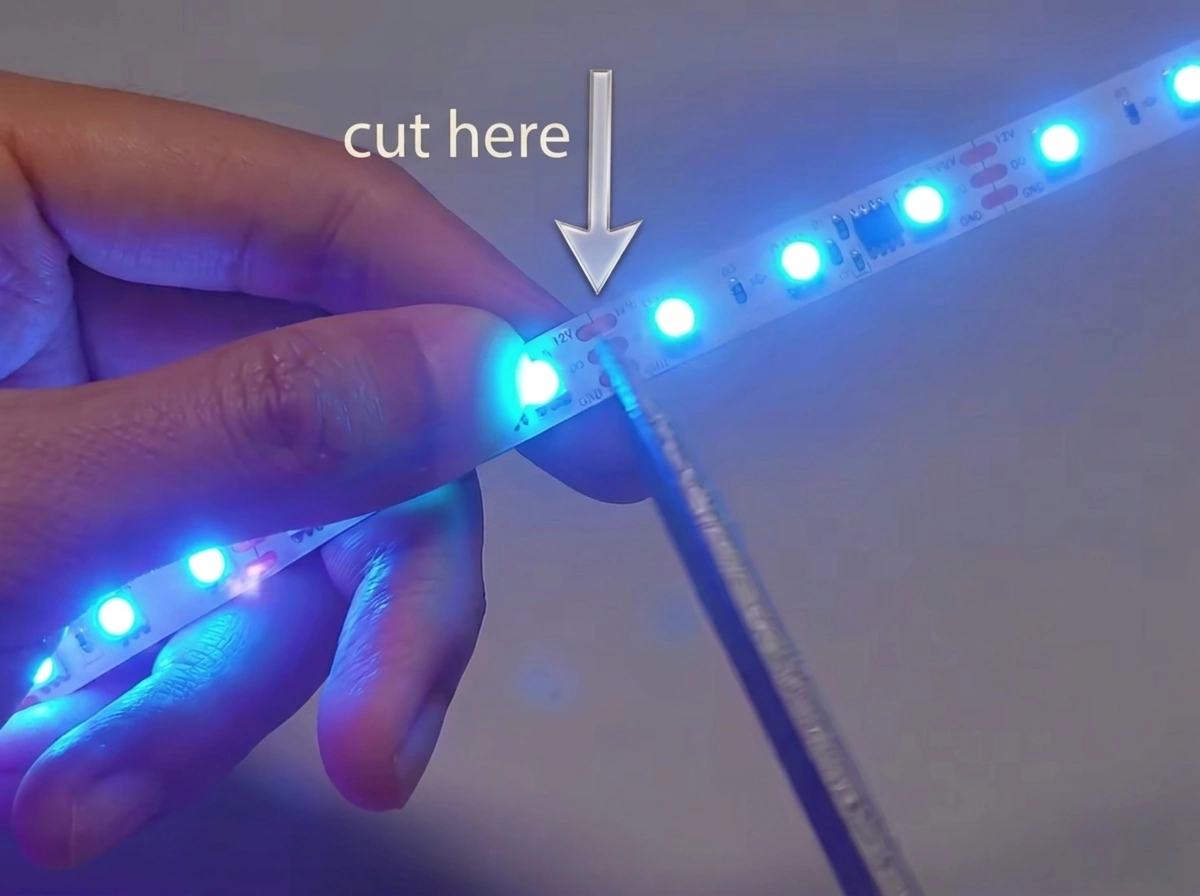

ขั้นตอนที่ 3 - ตัดตรงตรงกลาง

สิ่งที่ต้องทำ:
ใช้กรรไกรคมหรือมีดที่มีความแม่นยำเพื่อตัดผ่านกึ่งกลางของเส้นที่ทำเครื่องหมายไว้

ทำไมมันถึงสำคัญ:
การตัดนอกศูนย์ช่วยลดพื้นที่แผ่นทองแดงที่ใช้งานได้ พื้นผิวสัมผัสที่น้อยลงจะเพิ่มความต้านทาน นำไปสู่การสะสมความร้อน การเชื่อมต่อที่ไม่ดี และการกะพริบที่อาจเกิดขึ้น

แนวปฏิบัติที่ดีที่สุด:

• แถบยืดหยุ่น → ใช้กรรไกรคม
• แถบแข็ง → ใช้มีดหัตถกรรม
• ซัง → คะแนนเบา ๆ จากนั้นตัดในหนึ่งการเคลื่อนไหว

ขั้นตอนที่ 4 - ปิดผนึกหรือป้องกันปลายตัด

สิ่งที่ต้องทำ:
ปิดแผ่นทองแดงที่เปิดออกทันทีหลังจากตัด

ทำไมมันถึงสำคัญ:
ทองแดงที่ไม่มีการป้องกันจะออกซิไดซ์อย่างรวดเร็ว โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีความชื้น การเกิดออกซิเดชันเพิ่มความต้านทานและทำให้การเชื่อมต่อในอนาคตอ่อนแอลง

ตัวเลือก:

• แถบกันน้ำ→ใช้ซิลิโคนซีลแลนท์หรือฝาปิดท้าย
• แถบในร่ม → ใช้เทปพันสายไฟ

ขั้นตอนที่ 5 — ทดสอบก่อนการติดตั้งขั้นสุดท้าย

สิ่งที่ต้องทำ:
เชื่อมต่อแถบอีกครั้งชั่วคราวและเปิดเครื่องเพื่อตรวจสอบประสิทธิภาพ

ทำไมมันถึงสำคัญ:
การทดสอบทำให้แน่ใจว่าการตัดไม่เสียหายของวงจรและตัวเชื่อมต่ออยู่ในตำแหน่งที่เหมาะสมก่อนการติดตั้งถาวร

ตรวจสอบสำหรับ:

• ความสว่างของ LED ทั้งหมด
• ไม่มีส่วนกะพริบหรือสลัว
• การเชื่อมต่อที่มั่นคงที่จุดตัด

สำหรับการเลือกตัวเชื่อมต่อตามประเภทแถบ โปรดดูที่ คู่มือตัวเชื่อมต่อแถบ LED.

หลีกเลี่ยงข้อผิดพลาดทั่วไปเหล่านี้

• การตัดด้านนอกเส้นตัดที่มีเครื่องหมาย
• การตัดในขณะที่แถบเปิดอยู่
• การใช้เครื่องมือที่น่าเบื่อหรือไม่เหมาะสม
• ปล่อยให้แผ่นทองแดงเปิดออก
• การข้ามขั้นตอนการทดสอบ

จะรู้ได้อย่างไรว่าคุณตัดอย่างถูกต้อง

แถบ LED ที่ตัดอย่างถูกต้องควร:

• สว่างขึ้นเท่าๆ กันกับ LED ทั้งหมด
• ไม่แสดงการกะพริบหรือความสว่างลดลง
• รักษาการเชื่อมต่อที่เสถียรเมื่อเชื่อมต่อใหม่
• ใส่ตัวเชื่อมต่อหรือข้อต่อประสานให้แน่น

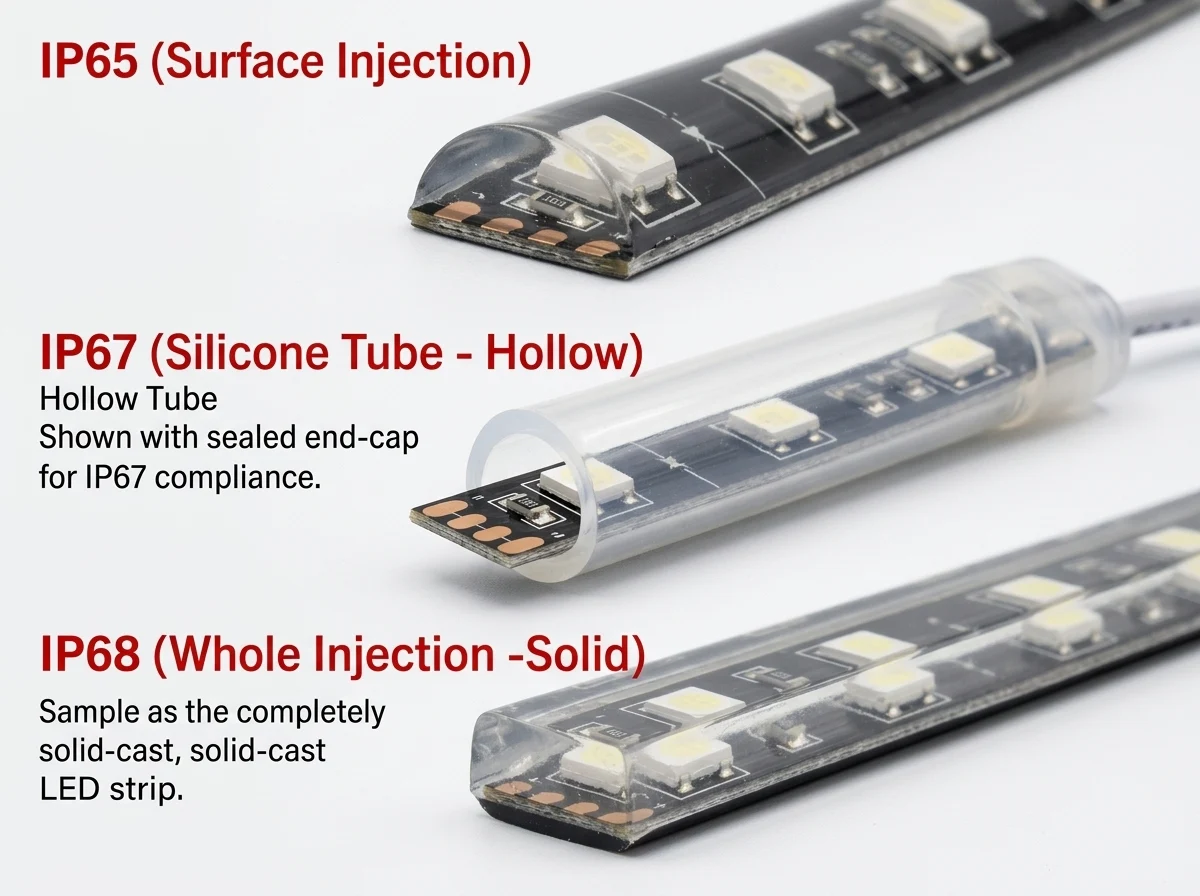

วิธีการตัดไฟ LED Strip กันน้ำ (IP65 / IP67 / IP68)

คุณจะตัดและปิดผนึกแถบ LED กันน้ำ IP65 ได้อย่างไร?

คำตอบสั้น ๆ:
ตัดที่เส้นที่ทำเครื่องหมายไว้และปิดผนึกพื้นผิวซิลิโคน

วิธีการทำ:

1. ค้นหาเส้นตัดระหว่างแผ่นทองแดง
2. ตัดผ่านแถบโดยใช้กรรไกรคม
3. ทาซิลิโคนเคลือบหลุมร่องฟันแบบใส
4. ให้สารเคลือบหลุมร่องฟันบ่มก่อนใช้

ทำไมมันถึงทำงาน:
แถบ LED IP65 ใช้การเคลือบซิลิโคนพื้นผิว (กระบวนการจ่ายกาวหรือเคลือบ) ชั้นนี้ป้องกันฝุ่นและกระเด็น แต่วงจรภายในไม่ได้ปิดสนิท

หลังจากตัดแล้วชั้นป้องกันจะแตกที่พื้นผิวเท่านั้นดังนั้นการปิดผนึกด้วยซิลิโคนจะคืนค่าการป้องกันดั้งเดิมส่วนใหญ่

สำหรับคำอธิบายโดยละเอียดเกี่ยวกับการให้คะแนนแบบกันน้ำ โปรดดูที่ คู่มือการให้คะแนน IP แถบกันน้ำ.

คุณจะตัดและปิดผนึกแถบ LED กันน้ำ IP67 ได้อย่างไร?

คำตอบสั้น ๆ:
ตัดแถบและปิดผนึกทั้ง PCB และท่อซิลิโคน

วิธีการทำ:

1. ตัดตรงจุดตัดที่ทำเครื่องหมายไว้
2. ตัดแต่งท่อซิลิโคนด้านนอกให้สะอาด
3. เติมปลายท่อเปิดด้วยซิลิโคนเคลือบหลุมร่องฟัน
4. ใส่และยึดฝาปิดที่เข้าชุดกัน
5. ตรวจสอบให้แน่ใจว่าได้ปิดผนึก PCB และ Tube ไว้แล้ว

หากคุณต้องการตัวเชื่อมต่อที่เข้ากันได้หลังจากตัดโปรดดูที่ ขั้วต่อแถบ LED กันน้ำ (IP65/IP67).

ทำไมมันถึงได้ผล (ข้อมูลเชิงลึกของผู้ผลิต):
แถบ IP67 ของเราใช้โครงสร้างท่อซิลิโคนที่เติมแล้ว — ซิลิโคนเรซินถูกฉีดเข้าไปในท่อ ไม่ใช่แค่ทาลงบนพื้นผิวเท่านั้น

นี่คือเหตุผลที่:

• IP67 รองรับการแช่ชั่วคราวได้ถึง 1 เมตร
• IP65 ทนต่อการกระเด็นและความชื้นบนพื้นผิวเท่านั้น

เมื่อคุณตัดแถบ คุณจะทำลายระบบปิดสนิท การปิดผนึกที่เหมาะสมจะต้องกู้คืนทั้งสองอย่าง:

• การปิดผนึกท่อภายนอก
• กั้นความชื้นภายใน

ความล้มเหลวในการปิดผนึกทั้งสองชั้นมักจะนำไปสู่การซึมผ่านของความชื้นภายใน 2-6 สัปดาห์

คุณสามารถตัดแถบ LED IP68 และรักษาการกันซึมได้หรือไม่?

คำตอบสั้น ๆ:
คุณสามารถตัดแถบ LED IP68 ได้ แต่คุณไม่สามารถคืนค่าการกันน้ำเดิมได้อย่างสมบูรณ์

ทำไม:
แถบ LED IP68 ใช้การอัดขึ้นรูปซิลิโคนแบบเต็มรูปแบบหรือการห่อหุ้มแบบแข็ง โดยที่แถบทั้งหมดจะถูกปิดผนึกภายใต้สภาวะโรงงานที่มีการควบคุม

กระบวนการนี้:

• ขจัดช่องว่างอากาศ
• สร้างการปิดผนึกแรงดันสม่ำเสมอ
• ปกป้องวงจรภายในอย่างเต็มที่

เมื่อตัดแล้ว ผนึกโรงงานนี้จะแตกอย่างถาวร

สิ่งที่คุณสามารถทำได้แทน:

• ปิดผนึกพื้นผิวด้วยซิลิโคนและฝาปิดท้ายเพื่อการป้องกันขั้นพื้นฐาน
• ใช้ส่วนตัดเฉพาะในสภาพแวดล้อมที่ไม่จมอยู่ใต้น้ำ
• แผนการติดตั้งเพื่อให้จุดตัดอยู่เหนือระดับน้ำ

สำหรับการวางแผนการติดตั้งกลางแจ้ง โปรดดูคำแนะนำของเราเกี่ยวกับ วิธีการเลือกแถบ LED กันน้ำสำหรับโครงการกลางแจ้ง.

คุณควรรอนานแค่ไหนก่อนที่จะเปิดเครื่องหลังจากปิดผนึกใหม่?

รออย่างน้อย 24 ชั่วโมงหลังจากปิดผนึกใหม่ก่อนที่จะเชื่อมต่อพลังงานอีกครั้ง

ทำไมมันถึงสำคัญ:

• สารเคลือบซิลิโคนจะปล่อยสารบ่ม (มักเป็นกรดอะซิติก) ในระหว่างกระบวนการบ่ม
• การเปิดแถบก่อนการบ่มแบบเต็มรูปแบบสามารถเร่งการกัดกร่อนด้วยไฟฟ้าบนแผ่นทองแดงได้
• การบ่มที่ไม่สมบูรณ์ยังช่วยลดประสิทธิภาพการกันน้ำ

แนวปฏิบัติที่ดีที่สุด:

• ปล่อยให้การบ่มตลอด 24 ชั่วโมงในสภาพแวดล้อมที่แห้ง
• หลีกเลี่ยงการดัดหรือติดตั้งระหว่างการบ่ม
• ทดสอบหลังจากตั้งค่าซีลแลนท์อย่างสมบูรณ์แล้วเท่านั้น

คุณจะเชื่อมต่อแถบ LED อีกครั้งหลังจากตัดได้อย่างไร?

ใช่ — คุณสามารถเชื่อมต่อแถบ LED อีกครั้งหลังจากตัดโดยใช้ขั้วต่อแบบหนีบหรือบัดกรี ตราบใดที่แผ่นทองแดงยังคงไม่บุบสลาย

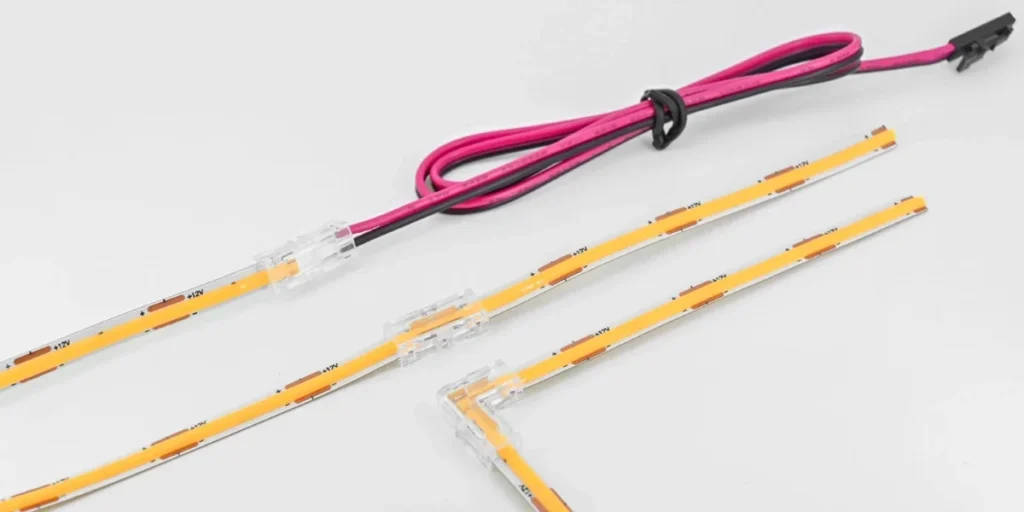

วิธีเชื่อมต่อใหม่โดยใช้ขั้วต่อแบบคลิปออน (ไม่จำเป็นต้องใช้บัดกรี)

คำตอบสั้น ๆ:
ใช้ขั้วต่อที่เข้าชุดกันเพื่อยึดกับแผ่นทองแดงที่เปิดอยู่

ความต้านทานการสัมผัสเป็นตัวแปรที่ซ่อนอยู่ในการติดตั้งแบบตัดและเชื่อมต่อใหม่ ขั้วต่อคลิปออนคุณภาพต่ำทำงานที่ 0.3–0.5Ω ตัวเชื่อมต่อที่มีความแม่นยำทำงานที่ 0.05–0.1Ω — ความแตกต่าง 6–10 × ตัวเชื่อมต่อคุณภาพต่ำสามตัวในอนุกรมบนแถบ 12V วาด 1A/M รวมทั้งหมดประมาณ 0.9–1.5Ω สาเหตุนี้ทำให้แรงดัน ~1.5V ลดลงตามส่วนสุดท้ายลดความสว่างสิ้นสุดลง 10–15% ใช้ตัวเชื่อมต่อที่ตรงกับความกว้าง PCB ของคุณ (8 มม. / 10 มม. / 12 มม.) และจำนวนพินแบบ 2 พิน, RGB 4 พิน, 5 พิน) สำหรับแถบที่มีแผ่นอินิกให้เลือกหน้าสัมผัสชุบทอง

วิธีการทำ:

1. ยืนยันแรงดันแถบ (12V หรือ 24V) ตรงกับขั้วต่อ
2. จับคู่ประเภทตัวเชื่อมต่อกับแถบ (2 ขา, 4 พินหรือ 5 พิน)
3. เปิดคลิปขั้วต่ออย่างระมัดระวัง
4. ใส่แถบเพื่อให้แผ่นรองเรียงตามโลหะ
5. ปิดคลิปให้แน่นเพื่อการเชื่อมต่อ
6. ทดสอบการเชื่อมต่อก่อนติดตั้ง

ทำไมมันถึงทำงาน:
ขั้วต่อแบบคลิปออนสร้างหน้าสัมผัสทางกลและทางไฟฟ้ากับแผ่นทองแดง ตัวเชื่อมต่อที่มีความแม่นยำรักษาค่าการนำไฟฟ้าที่เสถียรโดยมีความต้านทานน้อยที่สุด

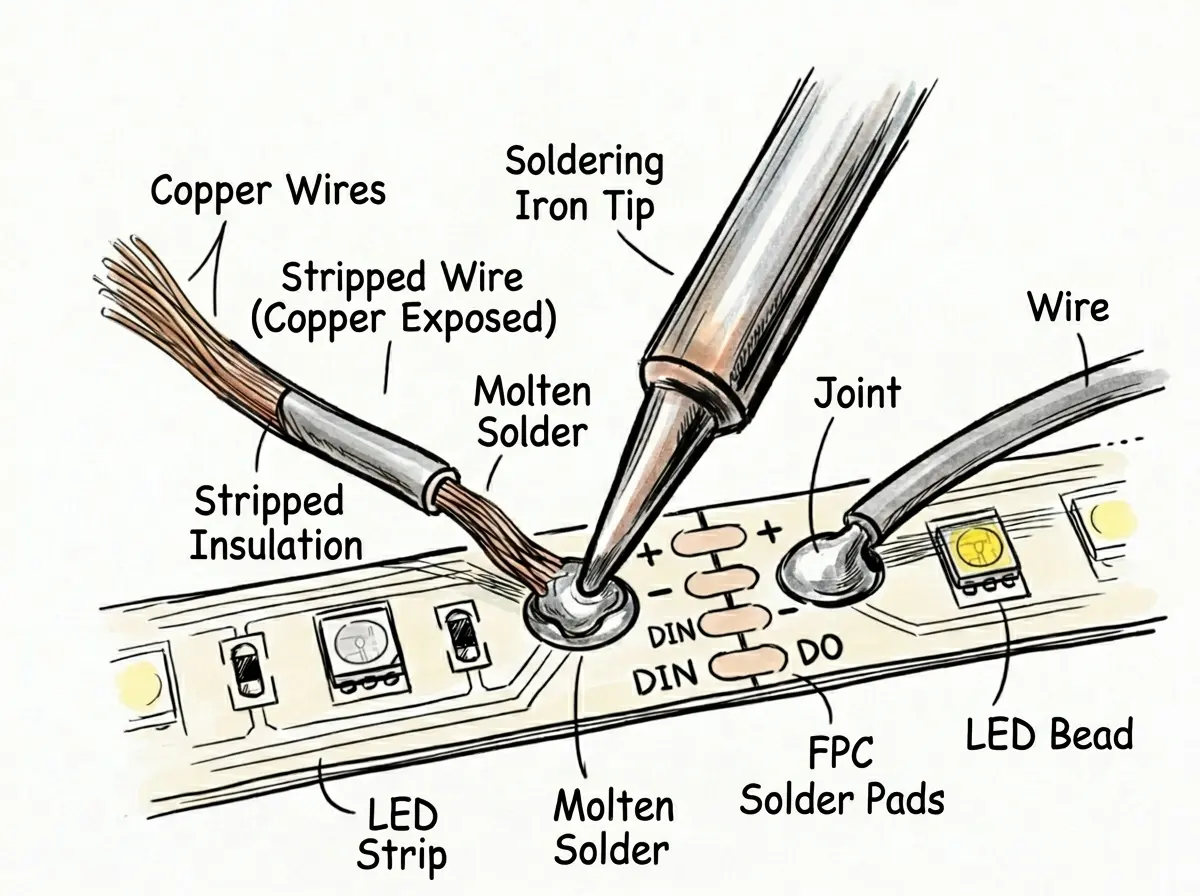

วิธีเชื่อมต่อแถบ LED ตัดโดยไม่มีขั้วต่อ (วิธีการบัดกรี)

คำตอบสั้น ๆ:
บัดกรีสายตรงไปยังแผ่นทองแดงเพื่อการเชื่อมต่อที่เชื่อถือได้มากที่สุด

เมื่อใดควรใช้การบัดกรี:

• วิ่งระยะไกลโดยที่แรงดันตกจะลดลง
• การติดตั้งกลางแจ้งหรือแบบสั่นสะเทือน
• เมื่อตัวเชื่อมต่อไม่แน่น

วิธีการทำ:

1. แถบฉนวน 3-5 มม. จากลวด
2. ดีบุกลวดปิดท้ายด้วยบัดกรี
3. ใช้บัดกรีกับแผ่นทองแดง
4. กดลวดลงบนแผ่นรองและความร้อนชั่วครู่
5. ปล่อยให้ข้อต่อเย็นลงโดยไม่เคลื่อนไหว
6. ฉนวนด้วยความร้อนหดหรือเทป

ทำไมมันถึงทำงาน:
การบัดกรีทำให้เกิดพันธะไฟฟ้าที่มีความต้านทานต่ำ  จากการทดสอบของเรา ข้อต่อประสานที่เหมาะสมมีความต้านทานที่วัดได้เกือบเป็นศูนย์เมื่อเทียบกับตัวเชื่อมต่อทางกล

ขนาดสายไฟที่แนะนำ:

• 22 AWG → วิ่งระยะสั้น (<2 เมตร)
• 20 AWG → วิ่งขนาดกลาง (2–5 เมตร)
• 18 AWG → วิ่งระยะไกล (>5 เมตร)

หลังจากเชื่อมต่อใหม่แล้ว ดูของเรา คู่มือฉบับสมบูรณ์สำหรับการเดินสายไฟ LED Strip Lights ไปยังแหล่งจ่ายไฟ.

คุณสามารถใช้แถบ LED ที่ตัดออกซ้ำได้หรือไม่?

ใช่ — คุณสามารถใช้ส่วนตัดซ้ำได้หากแผ่นทองแดงไม่บุบสลายและแรงดันไฟฟ้าตรงกัน

วิธีการนำกลับมาใช้ใหม่:

• เชื่อมต่อโดยใช้ขั้วต่อแบบหนีบหรือสายบัดกรี
• ต่อเข้ากับแหล่งจ่ายไฟแรงดันเดียวกัน (12V หรือ 24V)
• ตรวจสอบให้แน่ใจว่าขั้ว (+ / –) ถูกต้อง

ข้อ จำกัด ที่สำคัญ:

• แต่ละส่วนต้องสร้างหน่วยวงจรที่สมบูรณ์
• คุณไม่สามารถเปิดส่วนบางส่วนได้ด้านล่างช่วงการตัด
• ชิ้นส่วนที่แยกจากกันอาจต้องใช้ฟีดพลังงานอิสระสำหรับการวิ่งระยะไกล

ข้อมูลเชิงลึกของผู้ผลิต:
ส่วนแถบ LED แต่ละส่วนเป็นหน่วยวงจรในตัว ตราบใดที่หน่วยเต็มยังคงไม่บุบสลาย มันจะทำงานอย่างอิสระเมื่อจ่ายไฟอย่างถูกต้อง

วิธีการเชื่อมต่อใหม่ที่เชื่อถือได้

แถบ LED ที่เชื่อมต่อใหม่อย่างถูกต้องควร:

• เบาสม่ำเสมอไม่มีความสว่าง
• ไม่แสดงอาการสั่นที่ข้อต่อ
• รักษาเอาต์พุตที่เสถียรภายใต้โหลดเต็ม
• อยู่เย็นที่จุดเชื่อมต่อ

จากการทดสอบการผลิตของเรา ความล้มเหลวในการเชื่อมต่อใหม่ส่วนใหญ่เกิดจาก:

• การจัดตำแหน่งแผ่นรองไม่ดี
• ความต้านทานต่อขั้วต่อสูง
• ข้อต่อประสานที่ไม่สมบูรณ์

อะไรคือข้อผิดพลาดที่พบบ่อยที่สุดเมื่อตัดไฟ LED แถบ?

ข้อผิดพลาดที่พบบ่อยที่สุดคือการตัดผิดที่ โดยใช้เครื่องมือที่ไม่เหมาะสม และไม่สามารถป้องกันหรือเชื่อมต่อแถบใหม่ได้อย่างถูกต้อง

ข้อผิดพลาดในการตัดแถบ LED ทั่วไปและสิ่งที่ผิดพลาด

ความผิด	เกิดอะไรขึ้น
การตัดออกนอกเส้นที่ทำเครื่องหมายไว้	ทำลายวงจรซีรีย์ LED — ส่วนนั้นจะไม่ทำงาน
การใช้กรรไกรหมองคล้ำ	บดขยี้ร่องรอยทองแดงและสร้างรอยแตกขนาดเล็กใน FPC
ตัดขณะเปิดเครื่อง	ทำให้เกิดไฟฟ้าลัดวงจรและส่วนโค้งเสียหายต่อแผ่นทองแดง
แถบกันน้ำออกปลายเปิดปิดผนึก	ความชื้นเข้าและเกิดการกัดกร่อนภายใน 2-6 สัปดาห์
ผสมแถบ 12V และ 24V	แรงดันไฟฟ้าไม่ถูกต้องทำให้เกิดเอาต์พุตสลัวหรือไฟ LED หมดไฟ
ใช้ตัวเชื่อมต่อผิดประเภท	การติดต่อที่ไม่ดีทำให้เกิดการกะพริบหรือแสงที่ไม่เสถียร
หมุดขั้วต่อที่ไม่ตรงแนว	ขัดจังหวะการไหลของสัญญาณโดยเฉพาะบนแถบ RGB/RGBW
การเชื่อมต่อใหม่ก่อนการรักษาซิลิโคน	ดักความชื้นและเร่งการเกิดออกซิเดชันของทองแดง
การใช้กรรไกรบนแถบ PCB แบบแข็ง	ทำให้เกิดการแยกตัวของพื้นผิวและการแยกวงจร

ข้อผิดพลาดอย่างหนึ่งเฉพาะสำหรับแถบซัง: ซังแถบวางชิป LED ที่ความหนาแน่นสูงมากโดยตรงบนร่องรอยทองแดง เส้นตัดอยู่ระหว่างกระจุกชิป ไม่ใช่ระหว่างส่วนประกอบที่ไม่ต่อเนื่อง การตัดที่ไม่ตรงแนวเสี่ยงที่จะแตกชิปที่ขอบคลัสเตอร์ ใช้มีดคมมีดคมๆ กับมีดตรง ไม่ใช่กรรไกร ให้คะแนนเส้นเบา ๆ ก่อนเพื่อยืนยันตำแหน่ง จากนั้นตัดเป็นจังหวะที่สะอาดเพียงครั้งเดียว

วิธีหลีกเลี่ยงข้อผิดพลาดเหล่านี้

เพื่อหลีกเลี่ยงความล้มเหลวเมื่อตัดแถบ LED:

• ตัดตรงเส้นที่ทำเครื่องหมายไว้เสมอ
• ใช้เครื่องมือที่คมและเหมาะสมสำหรับประเภท PCB
• ปิดไฟก่อนตัด
• ซีลแถบกันน้ำทันทีหลังตัด
• จับคู่แรงดันไฟฟ้า ประเภทตัวเชื่อมต่อ และขั้วอย่างระมัดระวัง

จากข้อมูลโรงงานของเรา ความล้มเหลวของแถบ LED มากกว่า 70% หลังจากการตัดเกิดจากตำแหน่งการตัดที่ไม่ถูกต้องหรือคุณภาพการเชื่อมต่อใหม่ต่ำ ไม่ใช่ตัวแถบเอง

วิธีตรวจสอบว่าคุณทำผิดพลาด

หลังจากตัดและเชื่อมต่อใหม่แล้ว ให้ตรวจสอบสัญญาณเตือนเหล่านี้:

• ส่วนไม่สว่างขึ้น→ตำแหน่งที่น่าจะผิด
• กะพริบใกล้ข้อต่อ → หน้าสัมผัสขั้วต่อไม่ดี
• ความสว่างสลัวที่ปลาย → แรงดันตกจากความต้านทาน
• แสงที่ไม่สม่ำเสมอ → ความเสียหายของวงจรบางส่วน

การตรวจจับล่วงหน้าช่วยป้องกันความเสียหายถาวรและลดเวลาในการติดตั้งใหม่

ความคิดสุดท้าย — วิธีตัดไฟ LED แบบไม่ทำลายไฟ

ได้ — คุณสามารถตัดและเชื่อมต่อไฟแถบ LED อีกครั้งได้อย่างปลอดภัย หากคุณปฏิบัติตามจุดตัดที่ถูกต้อง ใช้เครื่องมือที่เหมาะสม และให้แน่ใจว่ามีการเชื่อมต่อใหม่ที่เชื่อถือได้

สรุปด่วน - กฎสำคัญที่ต้องปฏิบัติตาม

• ตัดเฉพาะที่เส้นที่ทำเครื่องหมายไว้ระหว่างแผ่นทองแดง
• ปิดไฟก่อนตัด
• ใช้เครื่องมือที่แหลมคมเพื่อการตัดที่สะอาดและแม่นยำ
• ซีลแถบกันน้ำทันทีหลังตัด
• เชื่อมต่อใหม่โดยใช้ตัวเชื่อมต่อที่ตรงกันหรือการบัดกรี
• ทดสอบแถบก่อนการติดตั้งขั้นสุดท้าย

อะไรเป็นตัวกำหนดการตัดและการเชื่อมต่อใหม่ที่ประสบความสำเร็จ

การตัดแถบ LED ที่ประสบความสำเร็จขึ้นอยู่กับปัจจัยทางเทคนิคสามประการ:

1. ความสมบูรณ์ของวงจร
การตัดแต่ละครั้งต้องรักษาวงจร LED ที่สมบูรณ์ การตัดออกนอกเส้นที่ทำเครื่องหมายไว้จะทำให้การเชื่อมต่อซีรีส์แตกและปิดใช้งานส่วน

2. ความต้านทานการสัมผัส
จากการทดสอบโรงงานของเรา คุณภาพการเชื่อมต่อมีผลโดยตรงต่อความสว่าง ขั้วต่อความต้านทานสูง (0.3–0.5Ω) สามารถลดแรงดันไฟฟ้าได้ถึง 1.5V ในหลายข้อต่อหลายข้อต่อ ทำให้เกิดการหรี่แสงที่มองเห็นได้

3. การปกป้องสิ่งแวดล้อม
สำหรับแถบกันน้ำ การปิดผนึกเป็นสิ่งสำคัญ การสัมผัสกับความชื้นสามารถกัดกร่อนแผ่นทองแดงได้ภายในไม่กี่สัปดาห์หากปลายที่ตัดไม่ปิดผนึกอย่างถูกต้อง

เมื่อทำถูกต้องแล้วจะไม่ได้รับผลกระทบ

แถบ LED ตัดจะทำงานเหมือนกับแถบที่ไม่ได้เจียระไนเมื่อติดตั้งอย่างถูกต้อง
จากข้อมูลการผลิตของเรา ไม่มีการลดลงที่วัดได้ในอายุการใช้งาน ความสว่าง หรือความเสถียรเมื่อ:

• การตัดจะทำในตำแหน่งที่ถูกต้อง
• การเชื่อมต่อมีความต้านทานต่ำและปลอดภัย
• การป้องกันการกันน้ำได้รับการฟื้นฟูเมื่อจำเป็น

ขั้นตอนต่อไป: วางแผนการติดตั้งของคุณอย่างถูกต้อง

หลังจากตัดและเชื่อมต่อแถบ LED ของคุณอีกครั้ง ขั้นตอนต่อไปคือการติดตั้งและติดตั้งอย่างเหมาะสม

คำถามที่พบบ่อย
