Come scegliere strisce LED COB da 24 V a scaldare: una guida all'acquisto

Per scegliere una striscia LED COB da 24 V a 24 V, confermare la curva di temperatura colore misurata, la luminosità a piena uscita, le dimensioni finite e la compatibilità con il driver e il dimmer. Confronta il prezzo al metro solo dopo aver abbinato la versione di protezione e gli accessori inclusi.

Usa i seguenti sette punti per preparare il tuo brief di acquisto:

• Range da dim a caldo: per un requisito da 3000k a 1800k, confermare l'effettiva transizione colore-temperatura durante l'attenuazione.
• Luminosità ed efficienza: specificare i lumen per metro, ad esempio circa 700 lm/m, e confrontare lm/w misurati nelle stesse condizioni.
• Resa cromatica: se il progetto richiede CRI RA ≥90, richiedere i risultati ai livelli di dimming pertinenti.
• Densità e larghezza del chip: se sono necessari oltre 400 chip/m, confermare il metodo di conteggio, la larghezza del PCB e le dimensioni finite, inclusa la protezione e i connettori.
• Compatibilità dimmer: richiedere una combinazione di strisce, driver e controller testati per il sistema 0–10 V, PWM o TRIAC del progetto.
• Protezione ambientale: selezionare la versione IP appropriata e confermare i requisiti di tenuta e i limiti di applicazione.
• Prezzo e documentazione: confronta prezzo per metro, MOQ, accessori inclusi, garanzia, disponibilità di schede tecniche e opzioni di esempio.

Che cos'è una striscia LED COB da debole a calda?

Una striscia LED COB da debole a calda, chiamata anche striscia LED COB calda o nastro LED COB da poppa a caldo, abbassa la temperatura del colore al diminuire della luminosità. Un modello da 24 V con una gamma da 3000K a 1800K da 3000K a 1800K produce una luce bianca calda a piena potenza e una luce progressivamente più calda mentre si attenua.

COB descrive la costruzione a bordo di chip utilizzata per creare una linea di luce dall'aspetto continuo, spesso descritta come illuminazione a punti. Il risultato visibile dipende ancora dal design e dall'installazione della striscia. Dim-to-Warm descrive come la temperatura del colore cambia con la luminosità; la costruzione della pannocchia da sola non fornisce questa funzione.

Caratteristica	da poco a caldo	sintonizzabile bianco
comportamento principale	La luce diventa più calda quando si attenua	La temperatura del colore può essere selezionata entro un intervallo specificato
Luminosità e CCT	Segui una curva di attenuazione collegata	Può essere controllato separatamente con un sistema adatto
Obiettivo tipico	Atmosfera più calda a livelli di luce più bassi	diverse impostazioni di luce bianca per attività o scene
Cosa verificare	CCT durante l'attenuazione	Gamma di colori e funzionalità del controller

Una striscia bianca sintonizzabile può essere programmata per seguire una scena di dimming a caldo con un sistema di controllo adeguato. Non assumere quella funzione del solo range CCT. Per il concetto di fondo, cfr. Che cosa è da debole a riscaldare la luce di striscia a LED?.

Trasforma i requisiti del tuo progetto in una specifica chiara

separare i requisiti essenziali dalle preferenze. Un progetto alberghiero potrebbe dover mantenere il suo sistema di attenuazione esistente, consentendo al contempo una certa flessibilità nella larghezza della striscia o nell'emissione luminosa.

Esempio di acquisto di brevetto: specifiche di destinazione, non una scheda tecnica del prodotto

Articolo	Esempio di requisito di	Conferma del fornitore
Tensione	24 V CC	Tensione nominale e tipo di driver richiesto
Comportamento del CCT	3000K a piena potenza, riscaldamento verso 1800K	Condizioni di transizione e fine caldo misurate
Densità	almeno 400 chip/m	Metodo di conteggio e conteggio totale
Larghezza	All'interno dello spazio di installazione disponibile	PCB e dimensioni protette
resa cromatica	Cri ra ≥90	Risultati a livelli di oscuramento rilevanti
Potenza luminosa	Circa 700 lm/m a piena luminosità	Dati per la versione CCT, Power e IP selezionata
Efficienza	Potenza pratica più bassa per l'uscita richiesta	Lm/W misurato e condizioni di prova
Dimmerazione	Sistema 0–10V, PWM o Triac del progetto	Esatta combinazione di apparecchiature compatibili
Protezione	ambiente interno o esposto definito	Condizioni di costruzione, sigillatura e prova
Prezzo	Prezzo al metro	Quantità, configurazione e articoli inclusi

Questi sono criteri di acquisto, non una configurazione di prodotto SignLiteled confermata.

Quando i fornitori citano "400 LED/m" o "480 chip/m", chiedi cosa include il numero. Un prodotto multicanale può dividere il suo conteggio totale di chip tra diversi canali CCT. La sola densità non stabilisce luminosità, efficacia o qualità di attenuazione.

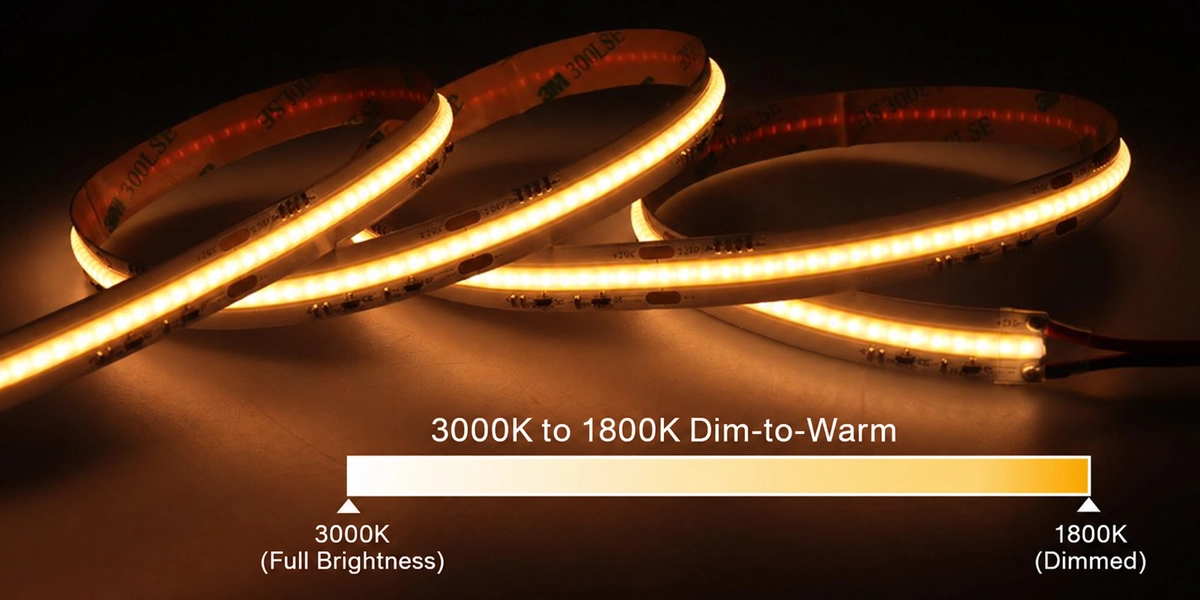

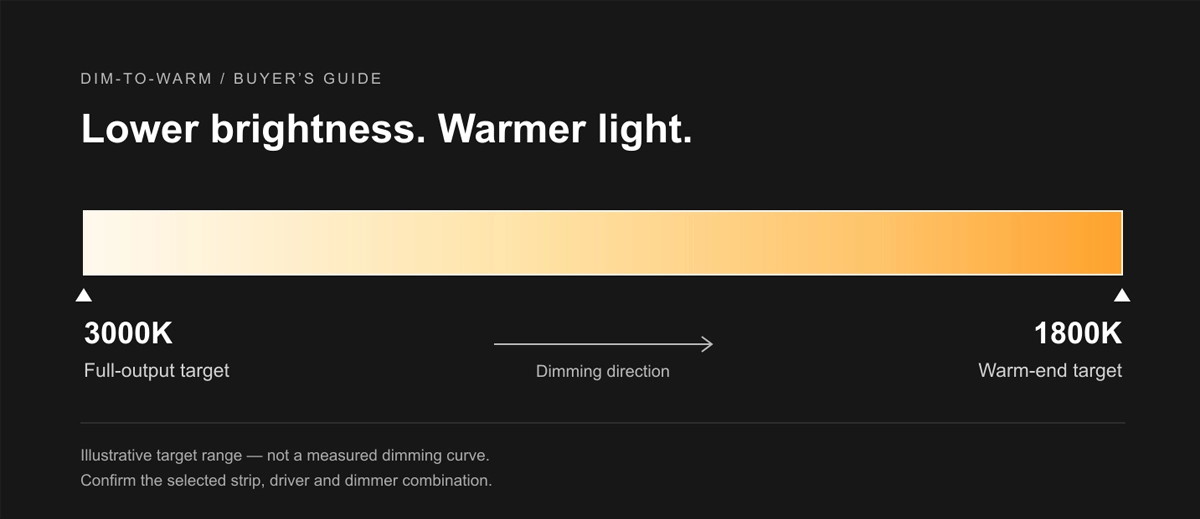

Controlla la curva di regolazione completa da 3000K a 1800K

Gli endpoint CCT corrispondenti non garantiscono il comportamento di dimmer corrispondente. Una striscia può rimanere vicino a 3000K per gran parte del suo raggio di attenuazione; un'altra può diventare più calda più gradualmente. Le scene intermedie contano in hotel, ristoranti e residenze.

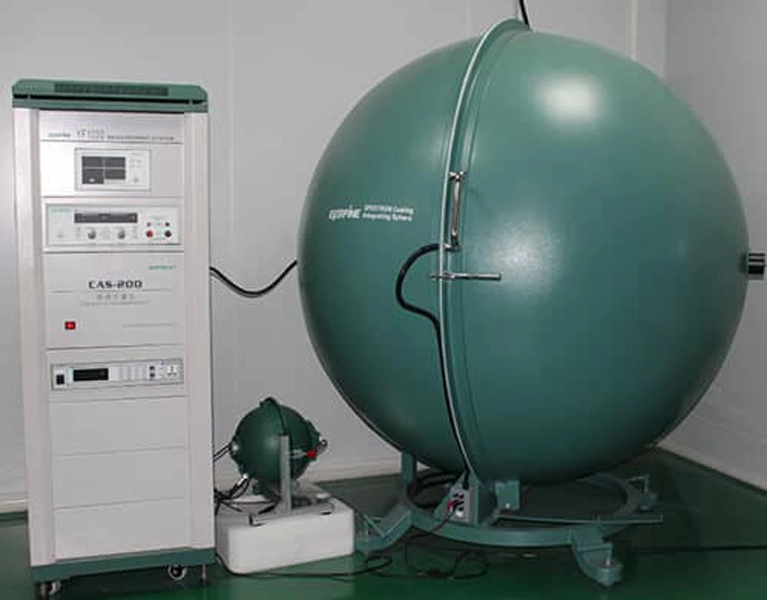

Richiedi CCT e illuminazione misurati a diverse impostazioni di controllo, come 100%, 50%, 10% e il livello minimo stabile. Questi sono punti di confronto, non requisiti di prestazione universali. Un'impostazione di controllo 10% non produce necessariamente 10% di piena illuminazione.

Valutare il campione a livelli di luce che le persone effettivamente utilizzeranno. In una camera d'albergo, ad esempio, l'ambiente più luminoso può essere adatto per l'arrivo e il disimballaggio, mentre un ambiente inferiore dovrebbe creare una comoda scena serale senza un brusco cambiamento di colore.

Verificare la transizione tra queste impostazioni e confrontare le diverse lunghezze delle strisce previste per l'installazione. Se in entrambe le scene è richiesto CRI 90+, richiedere misurazioni per entrambi; un risultato di uscita completa descrive solo quel punto di funzionamento.

Confronta strisce LED ad alta CRI: luminosità, efficienza e larghezza

Quando si confrontano strisce LED COB ad alto CRI da dim a caldo, controllare la resa del colore e l'efficacia per lo stesso modello, CCT e stato di dimming.

Lumen per metro Descrivono l'emissione luminosa; i lumen per watt descrivono l'efficacia luminosa. Ad esempio, una striscia che produce 700 lm/m a 7 W/m ha un'efficacia a livello di striscia di:

700 lm/m ÷ 7 W/m = 100 lm/w

Questo calcolo illustra come confrontare l'efficacia, non è una valutazione del prodotto. Utilizzare l'uscita e la potenza misurate per lo stesso modello, CCT, CRI e versione di protezione.

Mantieni il confine di misurazione coerente. L'efficacia a livello di striscia esclude le perdite del driver, mentre un calcolo basato sull'input di rete le include. Il confronto tra la figura a livello di striscia di un fornitore con la cifra a livello di sistema di un altro fornitore può dare un risultato fuorviante.

700 lm/m sono sufficienti?

Dipende dal diffusore, dal profilo, dalla distanza di montaggio, dalla riflettanza della superficie, dall'area illuminata e da altre luci. Verificare se il bersaglio si riferisce alla striscia nuda o all'apparecchio finito. Valutare un campione nell'installazione prevista prima dell'approvazione.

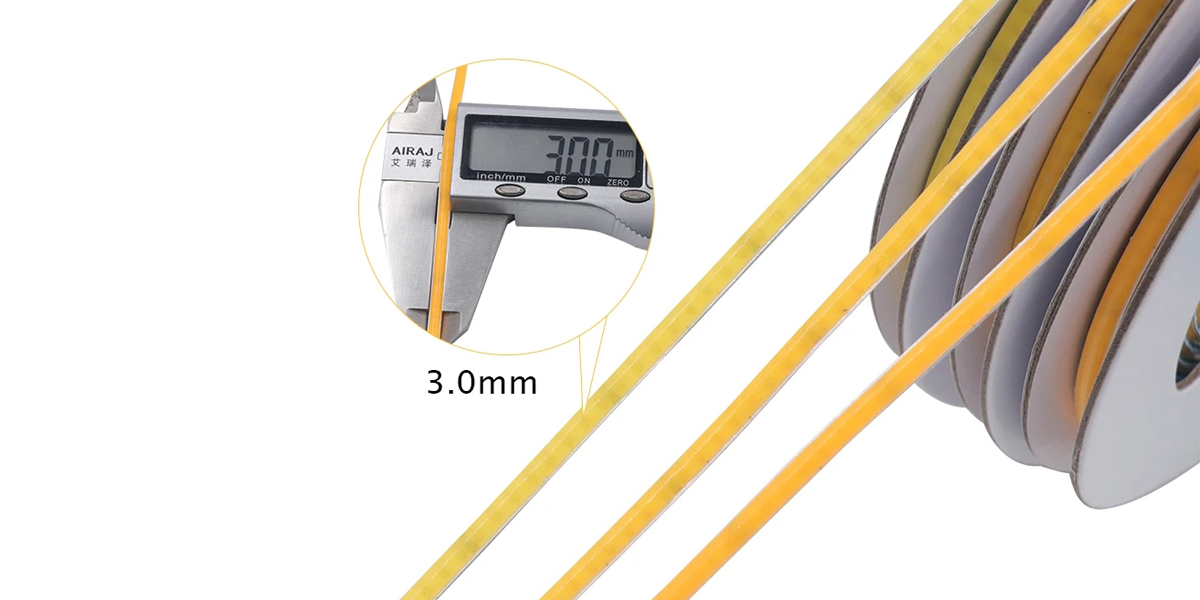

Quanto dovrebbe essere stretta la striscia?

Misurare la parte più stretta del canale di installazione, compresi gli angoli e le uscite dei cavi. Il PCB può adattarsi mentre un giunto di saldatura, un connettore o una manica impermeabile non lo fanno.

Confronta quello spazio con le dimensioni della striscia finita, quindi controlla l'intervallo di taglio e il raggio di curvatura consentito. Per le corse più lunghe, confermare la disposizione dell'alimentazione elettrica e i requisiti di dissipazione del calore prima di fissare il layout.

Il Guida alle lampade a strisce LED ultrasottili e strette Copre le relative considerazioni di installazione. Conferma quali larghezze sono disponibili per il modello da dim a caldo selezionato.

Abbina la striscia al tuo sistema di attenuazione

Se un progetto ha già dimmer di parete o un sistema di controllo dell'edificio, inizia con quei dettagli. Inviare al fornitore il modello di controllo, la lunghezza della striscia pianificata e il fabbisogno di alimentazione prima di selezionare un driver.

Un'etichetta "dimmerabile" non è sufficiente. La stessa configurazione deve ridurre la luminosità e produrre la variazione prevista della temperatura del colore. i nostri Guida alla regolazione della striscia LED Spiega i principali metodi di controllo; per le strisce da dim a caldo, anche la risposta del colore deve essere controllata.

0–10V : Controlla cosa consegna il conducente

Un driver con un ingresso 0–10V può utilizzare un metodo diverso per regolarne l'output. Chiedere al fornitore come funziona l'output con la striscia proposta, in particolare vicino al fondo del range di dimmerazione.

Verificare inoltre se il sistema si attenua su OFF o necessita di una funzione di commutazione separata. Questo è importante nelle camere d'albergo e nelle installazioni residenziali in cui gli utenti si aspettano che il controllo del muro spenga completamente le luci.

PWM: chiarire quale interfaccia è stata specificata

“PWM” può riferirsi a un segnale di controllo che entra in un driver o alla forma d'onda di potenza fornita alla striscia. Queste non sono specifiche intercambiabili.

Confermare la frequenza supportata e se la combinazione proposta cambia la temperatura del colore come previsto. Una striscia può attenuarsi sotto PWM senza seguire la curva di regolazione del calore richiesta.

Per un esempio di come vengono specificati separatamente gli ingressi di controllo e l'uscita di potenza, vedere il Scheda tecnica del driver PWM insignifica bene. La compatibilità deve ancora essere verificata per la striscia e i controlli selezionati.

triac: Conferma l'abbinamento dimmer e driver

Un dimmer a parete TRIAC deve lavorare attraverso un driver compatibile per controllare una striscia LED COB da 24 V. Non deve collegarsi direttamente alla striscia.

Chiedere al fornitore di confermare il tipo di taglio di fase, il carico consentito e le prestazioni con il modello esatto dimmer. I test al carico pianificato sono particolarmente utili a bassa luminosità, dove possono diventare evidenti cambiamenti, rumore o improvvisi cambiamenti.

Prima di approvare la combinazione, eseguire un campione attraverso la sua gamma di dimmerazione completa. Controllare l'avvio, l'arresto, la stabilità di basso livello e il passaggio dal bianco caldo più luminoso all'impostazione più calda. Conservare i modelli di apparecchiature testati e lo schema elettrico con le specifiche approvate.

Scegli la protezione per l'ambiente di installazione

Una baia a soffitto asciutto e un canale esterno a vista richiedono una protezione diversa. Indicare al fornitore dove verrà installata la striscia, come verrà pulita e se potrebbe incontrare condensa, schizzi o immersione.

Il Guida alla classificazione IP impermeabile a striscia LED introduce le valutazioni comuni. La classificazione stessa è definita da IEC 60529, ma il numero IP da solo non descrive tutte le condizioni che un prodotto può sopportare.

Per calette interne a secco, armadi e mobili, una versione IP20 può essere adatta se la striscia rimane asciutta e protetta. Verificare la presenza di condensa o pulizia a umido prima di decidere che l'impermeabilizzazione non è necessaria.

Per le posizioni esposte agli spruzzi, controllare la protezione dichiarata dell'assemblaggio completo, inclusi la striscia, le uscite dei cavi, i connettori e le estremità tagliate. Se si considera IP65, chiedere se la costruzione del prodotto e le prestazioni documentate corrispondono all'esposizione effettiva.

Per installazioni che comportano immersione, richiedere le condizioni di prova applicabili. IP67 affronta l'immersione temporanea in condizioni specificate; una versione IP68 richiede una profondità, una durata e limiti di applicazione indicati. Un grado di immersione non deve essere trattato come approvazione automatica per getti d'acqua, piscine o ogni ambiente esterno.

L'uso all'aperto solleva anche domande oltre l'ingresso di acqua. La luce solare, gli sbalzi di temperatura, il sale e i prodotti chimici per la pulizia possono influire sulla selezione del materiale, quindi includi queste condizioni nel brief di acquisto.

Controllare le dimensioni dopo l'impermeabilizzazione

Un PCB stretto può adattarsi alla scanalatura di installazione mentre la striscia protetta o il connettore non lo fanno. La costruzione impermeabile può anche influenzare la flessibilità, il trasferimento di calore e l'emissione luminosa.

Prima di ordinare, confermare:

• la larghezza e l'altezza finite della versione citata;
• lo spazio necessario per i connettori e le estremità sigillate;
• la procedura di taglio e risigillatura consentita;
• i dati ottici ed elettrici per quella versione di protezione.

Per i progetti con molte sezioni brevi, chiedere se il fornitore può fornire lunghezze tagliate in fabbrica con cavi e estremità sigillate. Ciò può ridurre il lavoro in loco, sebbene l'installazione completa debba ancora seguire il metodo di tenuta specificato.

Se una specifica utilizza IP65H, chiarire cosa significa il suffisso e richiedere la documentazione di supporto anziché assumere che descriva una particolare costruzione impermeabile.

Confronta le quotazioni per la fornitura completa

Un prezzo al metro è utile solo quando la configurazione e il lavoro incluso sono chiari. Un fornitore può citare una bobina standard, un altro può includere lunghezze di taglio, cavi montati e estremità sigillate.

Assegna a ciascun fornitore la stessa specifica iniziale: 24V, l'intervallo da dim a caldo richiesto, CRI, l'emissione luminosa, la larghezza massima, la versione e la quantità IP. Per un target di circa 700 lm/m, chiedere le corrispondenti condizioni di consumo e di misura.

Quindi confronta ciò che arriverà effettivamente in loco.

Guarda oltre il prezzo della bobina

Verificare se il preventivo include taglio personalizzato, cavi, connettori e tenuta stagna. Driver, controller, profili e accessori di montaggio possono essere elencati separatamente.

Ad esempio, un mulinello a basso prezzo che richiede il taglio, la saldatura e la sigillatura in loco può costare di più per l'installazione rispetto alle lunghezze preparate. L'opzione migliore dipende dal layout del progetto, dal costo della manodopera e dall'accesso per l'installazione.

Tieni separati i costi del campione, la spedizione e le eventuali commissioni di sviluppo in modo che non si confondano con il prezzo ricorrente al metro.

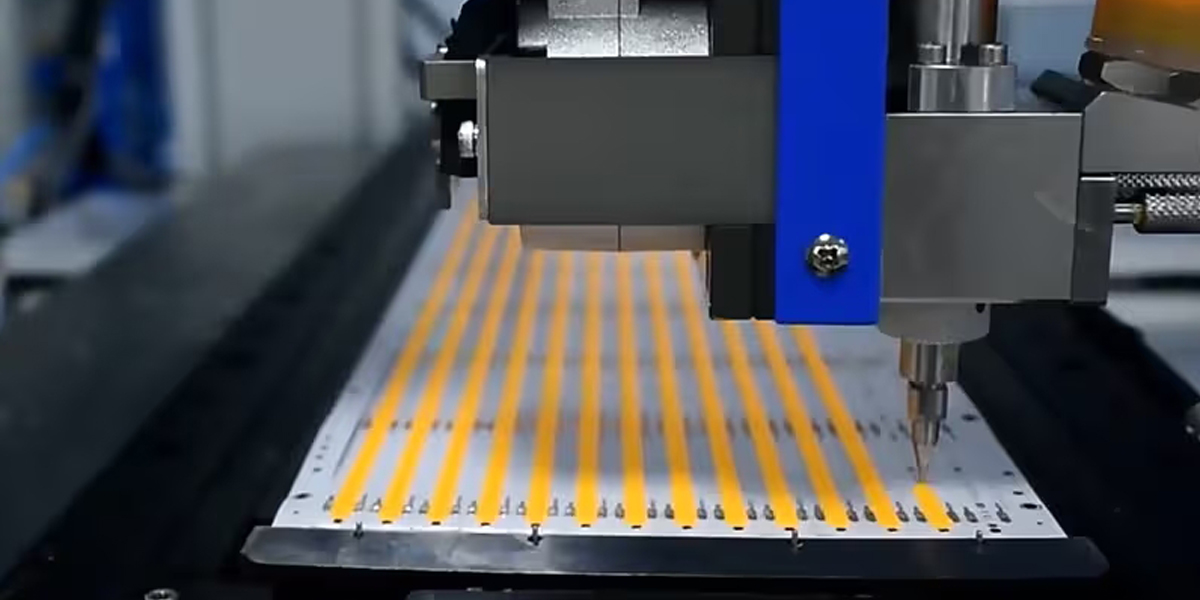

Opzioni standard separate dallo sviluppo personalizzato

Quando si acquistano strisce di pannocchie personalizzate da dim a caldo da un produttore in Cina, distinguere tra un cambiamento rispetto a un prodotto esistente e un nuovo requisito di progettazione.

Una lunghezza del cavo personalizzata può comportare un lavoro diverso da una nuova larghezza del PCB o una diversa curva di regolazione del calore. Chiedere quali richieste possono essere gestite utilizzando un modello esistente e quali richiedono lo sviluppo e ulteriori test.

Il Guida alla personalizzazione delle strisce LED può aiutarti a preparare le specifiche. includere:

• intervallo di tensione, colore-temperatura, uscita e CRI;
• dimensioni massime finite e lunghezze di taglio richieste;
• Lunghezze cavi e tipi di connettore;
• il sistema di dimmerazione e i requisiti di protezione;
• Ordinare quantità, etichette e imballaggi.

Confermare il MOQ, il tempo di consegna del campione e gli eventuali costi di ingegneria per la configurazione proposta. Non si dovrebbe presumere che le opzioni di personalizzazione generale siano disponibili su ogni modello da dim a caldo.

approvare il campione prima dell'ordine di produzione

Il campione dovrebbe corrispondere alla striscia citata, alla versione di protezione e alla disposizione di controllo. Se qualcosa è diverso, registralo e stabilisci cosa deve ancora essere testato.

Prima di rilasciare l'ordine di produzione, allegare alla documentazione di acquisto il riferimento del campione approvato, le specifiche, le tolleranze concordate e i modelli di driver/dimmer testati alla documentazione. Registrare eventuali differenze tra il campione e la configurazione di produzione e confermare i termini di consegna, validità delle quotazioni e termini di garanzia.

Strisce LED personalizzate per pannocchie da dim a caldo: cosa dovresti specificare?

Quando si acquistano strisce LED COB personalizzate da un produttore in Cina, forniscono una specifica chiara del progetto piuttosto che fare affidamento su una descrizione standard del prodotto.

includere:

• funzionamento a 24V e il campo di regolazione del calore richiesto;
• emissione luminosa, CRI e potenza massima per metro;
• Dimensioni PCB e dimensioni di installazione finite;
• tagliare lunghezze, lunghezze e connettori;
• Dimming Compatibilità e requisiti IP;
• Ordinare quantità, etichettatura e confezionamento.

Chiedere quali requisiti possono essere soddisfatti da un modello esistente e quali richiedono uno sviluppo personalizzato. Confermare MOQ, tempi di consegna del campione, eventuali addebiti ingegneristici e documentazione di prova per la configurazione proposta.

Domande frequenti

Conclusione

Una striscia LED COB adatta a 24V da dim a caldo dovrebbe fornire la luce richiesta, adattarsi all'installazione e attenuarsi senza problemi con i controlli selezionati. Basa la tua decisione sui dati per il modello citato e un campione testato nella configurazione prevista.

Per un progetto 3000K-1800K, confrontare la transizione colore e le prestazioni a output completo. Una volta confermata la configurazione, confrontare il prezzo al metro con il lavoro di preparazione, gli accessori e i costi di installazione.

Se stai acquistando da un produttore di strisce LED COB in Cina, esplora il SignLiteled Cob Gamma di strisce LED o Invia i requisiti del tuo progetto Per discutere opzioni standard o personalizzate adeguate, campioni e prezzi.
