곡선형 선형 조명 설계 가이드 – 현대적인 사무실 프로젝트를 위한 구부릴 수 있는 LED 프로파일 구부릴 수 있는 선형 조명으로 곡선 조명을 설계하는 방법(Office Project Case Study + Solutions)

곡선형 선형 조명이란 무엇입니까?

곡선형 선형 조명은 연속적이고 균일한 조명을 유지하면서 곡선 또는 불규칙한 건축 라인을 따르도록 설계된 LED 선형 고정 장치를 나타냅니다.

기존의 직선 조명 시스템과 달리 곡선형 선형 조명은 건축 형태에 직접 통합되어 조명이 추가 요소가 아닌 디자인의 일부가 될 수 있습니다.

일반적인 시스템은 다음과 같습니다.

• 유연한 LED 스트립
• 구부릴 수 있는 알루미늄 프로파일
• 맞춤형 디퓨저

이러한 솔루션을 통해 디자이너는 다음을 생성할 수 있습니다.

• 원형 천장 조명
• 파도 모양의 조명 레이아웃
• 곡선 복도 조명
• 예술적 사무실 조명 기능

현대 건축에서 곡선형 선형 조명은 기능적 조명과 시각적 효과를 모두 달성하는 데 점점 더 많이 사용됩니다.

현대적인 사무실 디자인에서 곡선 조명이 인기 있는 이유

현대적인 사무실 환경은 엄격한 레이아웃에서 보다 유동적이고 인간 중심적인 디자인으로 이동하고 있습니다. 곡선 조명은 이러한 변화에서 중요한 역할을 합니다.

1. 시각적 아이덴티티

곡선형 조명은 브랜드 인지도를 높이는 독특한 천장 패턴을 만듭니다.

2. 공간 흐름

조명 라인은 움직임을 안내하고 공간 탐색을 개선합니다.

3. 건축 통합

조명은 나중에 생각하는 것이 아니라 구조의 일부가 됩니다.

4. 시각적 편안함

연속 확산 조명은 포인트 소스에 비해 눈부심을 줄입니다.

결과적으로 곡선 선형 조명은 이제 현대 사무실 환경에서 선호되는 솔루션입니다.

구부릴 수 있는 선형 조명 솔루션 유형

곡선 조명은 프로젝트 요구 사항에 따라 여러 기술적 접근 방식을 사용하여 달성할 수 있습니다.

1. 유연한 LED 스트립 + 실리콘 디퓨저

최적:

• 장식 조명
• 반경이 작은 곡선
• 간접 조명

장점:

• 높은 유연성
• 원활한 조명 효과

2. 구부릴 수 있는 알루미늄 선형 프로파일

최적:

• 건축 조명
• 사무실 천장 통합
• 매달린 선형 시스템

장점:

• 강력한 구조적 안정성
• 직업적 외모
• 더 나은 열 분산

3. 맞춤형 곡선 선형 고정 장치

복잡한 프로젝트의 경우 제조업체는 CAD 도면을 기반으로 사전 설계된 곡선형 고정 장치를 생산할 수 있습니다.

장점:

• 정확한 반경 제어
• 일관된 광 출력
• 간소화된 설치

올바른 솔루션을 선택하는 것은 유연성, 성능 및 설치 요구 사항 간의 균형에 따라 달라집니다.

곡선 선형 조명에 대한 주요 설계 고려 사항

곡선형 선형 조명을 설계하려면 광학적 및 구조적 요인 모두에 주의를 기울여야 합니다.

굽힘 반경

모든 조명 시스템에는 최소 굽힘 반경이 있습니다.

초과하면 다음과 같은 원인이 될 수 있습니다.

• 주도 손상
• 디퓨저 변형
• 고르지 않은 조명

올바른 반경을 선택하는 것은 성능과 내구성 모두에서 매우 중요합니다.

라이트 균일성

원활한 조명을 얻으려면:

• 고밀도 LED 스트립 또는 COB 기술 사용
• 보이는 LED 점을 피하십시오
• 적절한 디퓨저 디자인 보장

균일성은 곡선 응용 분야에서 조명 품질을 정의하는 핵심 요소입니다.

눈부심 제어

사무실 환경의 경우:

• UGR < 19 유지
• 확산 광학 커버 사용

드라이버 배치

곡선 시스템은 종종 다음을 요구합니다.

• 원격 드라이버
• 접근 가능한 유지 관리 지점

적절한 전기 계획은 장기적인 신뢰성을 향상시킵니다.

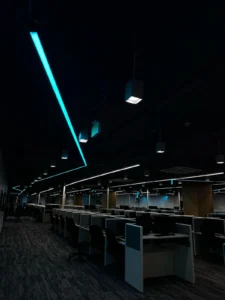

Office 프로젝트 사례 연구: 현대적인 작업 공간에서의 곡선 조명

프로젝트 개요

프로젝트 유형: 모던 오피스

위치: 동남아시아

애플리케이션: 기능성 조명 + 주변 조명

조명 시스템: 구부릴 수 있는 알루미늄 프로파일 + 선형 모듈

디자인은 사무실 분위기를 향상시키기 위해 기하학적 패턴과 결합된 대규모 곡선 조명 요소가 필요했습니다.

프로젝트 과제

클라이언트는 처음에 몇 가지 실용적이고 기술적인 문제에 직면했습니다.

1. 운송 제약

큰 원형 고정구(직경 최대 5m)는 완전한 단위로 운송하기가 어려웠습니다.

2. 빡빡한 배송 일정

이 프로젝트는 빠른 생산과 효율적인 설치가 필요했습니다.

3. 제한된 공급자 유연성

이전 공급업체 제공:

높은 가격

사용자 정의 옵션 없음

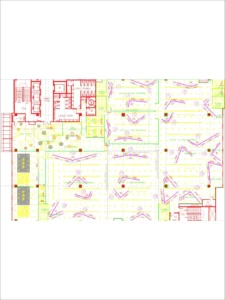

4. 복잡한 기하학 요구 사항

원형 조명 (직경 2m, 5m)

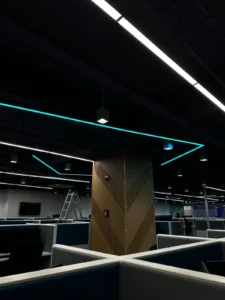

지그재그 선형 조명 레이아웃

이러한 과제에는 맞춤화, 효율성 및 비용 관리를 균형 있게 조정하는 솔루션이 필요했습니다.

엔지니어링 솔루션

완전히 맞춤형 구부릴 수 있는 선형 조명 시스템이 개발되었습니다.

구조적 솔루션

• 모듈식 세그먼트로 재설계된 알루미늄 프로파일
• 기계식 커넥터를 사용하여 연결
• 사용 가능한 현장 어셈블리

이 모듈식 접근 방식은 구조적 정밀도를 유지하면서 운송 문제를 해결했습니다.

전기 솔루션

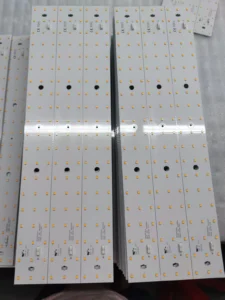

• 사용자 지정 LED 선형 모듈 통합 WAGO 커넥터 포함
• 플러그 앤 플레이 배선 시스템

이는 설치 시간을 크게 단축하고 배선 오류를 최소화했습니다.

기술 사양

• Power: 10W/m
• 능률: 130lm/w
• 크리: ra90
• 색상: 6000K + 핑크 + 바이올렛 + 아이스 블루
• 연결 각도: 120° / 150° (맞춤형)
• 디밍 시스템: 0–10V

사용자 정의 세부 정보

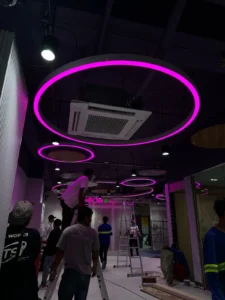

• 원형 직경: 1.2m, 2m 및 5m
• 모양: 원형 및 지그재그
• 각 반경과 길이에 맞는 LED 모듈

맞춤형 디자인으로 기하학적 정확성과 일관된 조명 출력이 모두 보장되었습니다.

설치 및 실행

시스템은 효율적인 현장 설치를 위해 설계되었습니다.

1. 커넥터를 사용하여 알루미늄 프로파일 조립
2. WAGO 단자를 통해 LED 모듈 연결
3. 천장 구조물에 설치

복잡한 사전 성형이나 특수 도구가 필요하지 않았습니다.

최종 결과

이 프로젝트는 다음과 같은 강력한 성과 결과를 제공했습니다.

• 원활한 조명: 눈에 띄는 관절 없음
• 균일한 조명: 어두운 부분 없음
• 빠른 설치: 조립 프로세스 간소화
• 최적화된 세분화: 이음 감소와 함께 전송 효율성 유지

고객 피드백:

“설치가 생각보다 훨씬 쉬웠습니다. 모든 것이 현장에서 원활하게 연결되었으며 조명은 깨끗하고 연속적으로 보입니다. 프로젝트를 더 빨리 완료하는 데 정말 도움이 되었습니다.”

곡선형 선형 조명 시스템의 장점

기존의 직선 조명과 비교하여 곡선형 시스템은 다음과 같은 이점을 제공합니다.

• 건축의 자유: 복잡한 기하학에 적응
• 원활한 시각 효과: 연속 라이트 라인
• 유연한 사용자 정의: 맞춤 모양과 크기
• 향상된 디자인 가치: 조명이 핵심 시각적 요소가 됩니다.

이러한 장점으로 인해 곡선 선형 조명이 현대 건축 설계의 핵심 솔루션입니다.

건축 선형 조명의 미래 동향

조명 디자인은 다음과 같은 방향으로 발전하고 있습니다.

• 연속 선형 조명 시스템
• 통합 건축 조명
• 유연하고 적응력이 뛰어난 조명 모양
• 스마트 조명 제어 시스템

곡선형 선형 조명은 이러한 추세와 완벽하게 일치하며 상업용 응용 분야에서 계속 성장할 것입니다.

자주 묻는 질문

곡선형 선형 조명이란 무엇입니까?

곡선형 조명은 LED 고정 장치가 직선 대신 곡선형 건축 형태를 따라 연속적이고 통합된 조명 디자인을 만드는 시스템입니다.

LED 선형 조명이 구부러질 수 있습니까?

네. 많은 시스템이 구부러진 모양을 만들기 위해 유연한 LED 스트립 또는 특별히 설계된 구부릴 수 있는 알루미늄 프로파일을 사용합니다.

곡선 선형 조명의 최소 굽힘 반경은 얼마입니까?

굽힘 반경은 제품 디자인에 따라 다릅니다. 건축 응용 분야에서 2m 또는 5m 직경과 같은 더 큰 반경은 일반적으로 조명 균일성을 유지하는 데 사용됩니다.

곡선 선형 조명은 일반적으로 어디에 사용됩니까?

사무실, 호텔, 쇼핑몰 및 건축 천장 디자인에서 널리 사용됩니다.

결론

곡선형 선형 조명은 기능적 필요성에서 조명을 핵심 건축 요소로 변환합니다. 구부릴 수 있는 LED 기술, 모듈식 알루미늄 프로파일, 적절한 조명 설계를 결합하여 시각적 충격과 고성능 조명을 모두 달성할 수 있습니다.

현대적인 사무실 프로젝트의 경우 구부릴 수 있는 선형 조명은 단순한 옵션이 아니라 원활한 곡선 조명 디자인을 달성하기 위한 최적의 솔루션입니다.
