2011년부터 간판 및 LED 스트립 조명 공장
LED 모듈 제조사

백라이트 스트레치 천장, 벽 및 간판을 위한 24V LED 모듈

백라이트 스트레치 천장, 조명이 설치된 벽면 패널, 표지판 및 라이트 박스를 위한 175° 광학 장치가 있는 high-CRI 24V LED 모듈을 살펴보십시오. SPI 및 DMX512 모델을 프로그래밍 가능한 조명 효과로 사용할 수 있는 단색, 조정 가능한 흰색, RGBW 및 RGBW 옵션 중에서 선택하십시오.

LED 모듈 범위를 완성하십시오

모든 모듈 비교
한 페이지에.

SPI 및 DMX512 모델을 포함한 단색, 조정 가능한 흰색, RGBW 및 RGBW 모듈을 비교하십시오. 파워, 효능, 색상 옵션 및 CRI를 검토하여 백라이트 프로젝트에 적합한 24V LED 모듈을 선택하십시오.

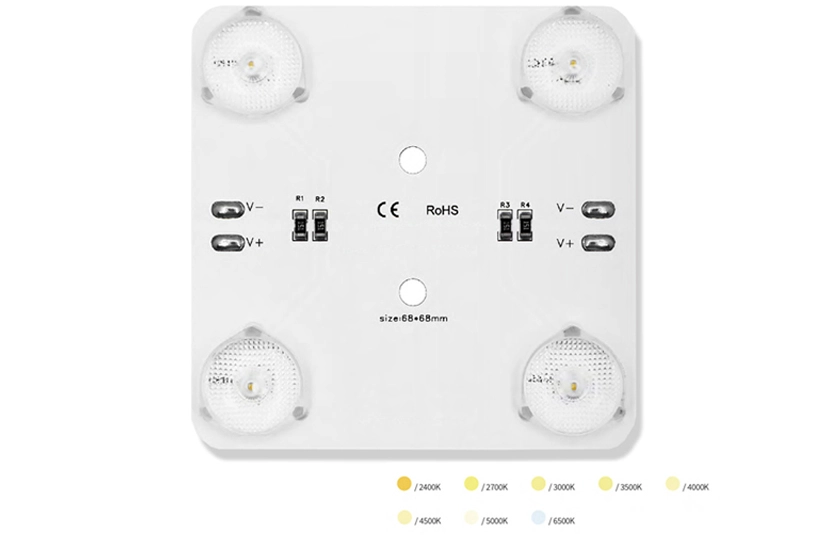

단색 LED 모듈
01 정적

단색 LED 모듈

균일한 표지판, 라이트 박스 및 천장 백라이트를 위한 고효율 24V LED 모듈.

LED 유형
2835 SMD
LED 수량
4 개
전원
4w
전압
직류24V
효율성
100 lm/w 및 150 lm/w
색상
3000K/4000K/6500K
CRI
RA90+ 및 RA97+
크기
68 x 68 x 5.5mm

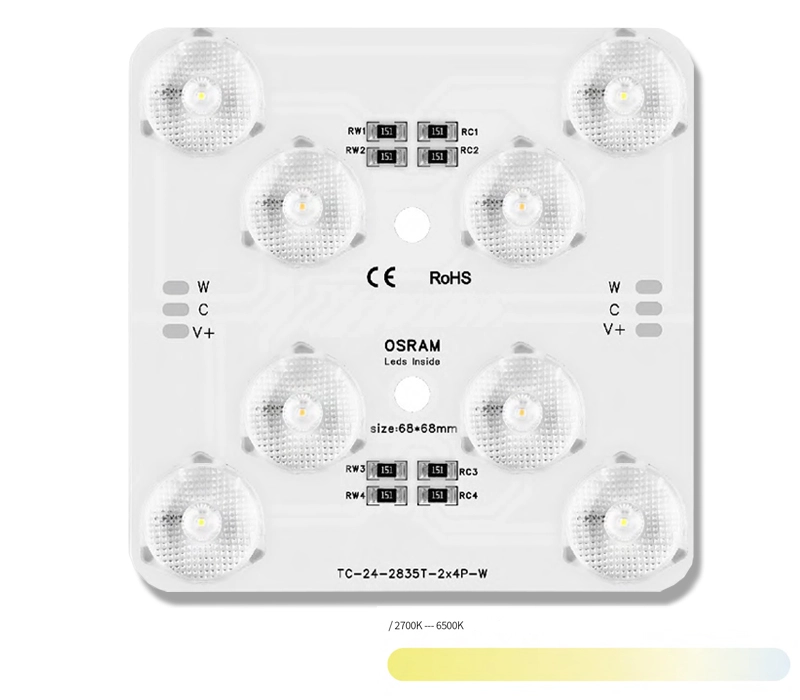

조정 가능한 백색 LED 모듈
02 정적

조정 가능한 백색 LED 모듈

프로그래밍 가능한 간판 및 창의적인 표면을 위한 개별적으로 주소 지정이 가능한 픽셀 모듈.

LED 유형
2835 SMD
LED 수량
2 *4개
전원
4+4w
전압
직류24V
효율성
100lm/w
색상
2700-6500 K
CRI
RA90+ 및 RA97+
크기
68 x 68 x 5.5mm

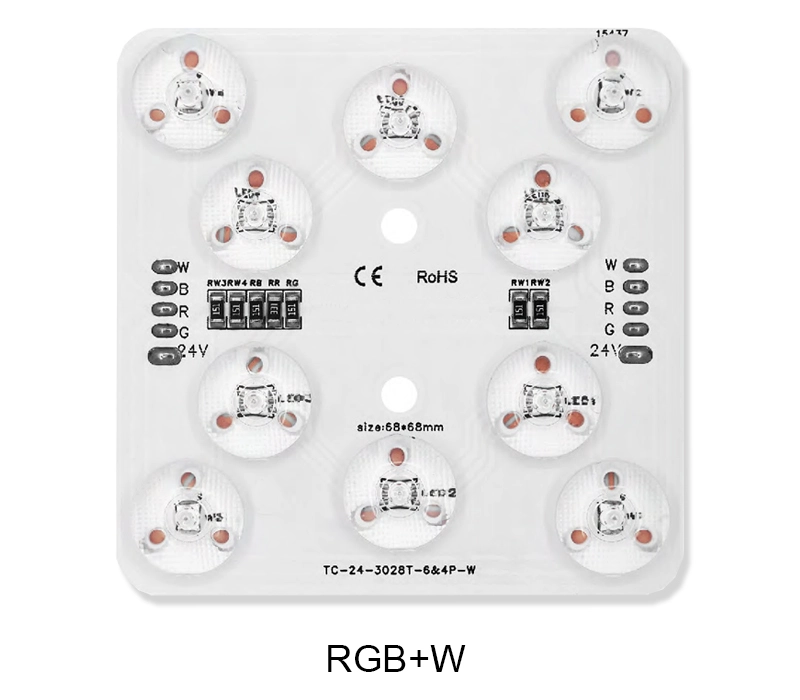

RGBW LED 모듈
03 멀티 컬러

RGBW LED 모듈

RGB 컬러 믹싱 플러스 다이나믹 사이니지 전용 고품질 화이트 채널.

LED 유형
2835 SMD
LED 수량
2 *4개
전원
4+4w
전압
직류24V
효율성
100lm/w
색상
2700-6500 K
CRI
ra90 +
크기
68 x 68 x 5.5mm

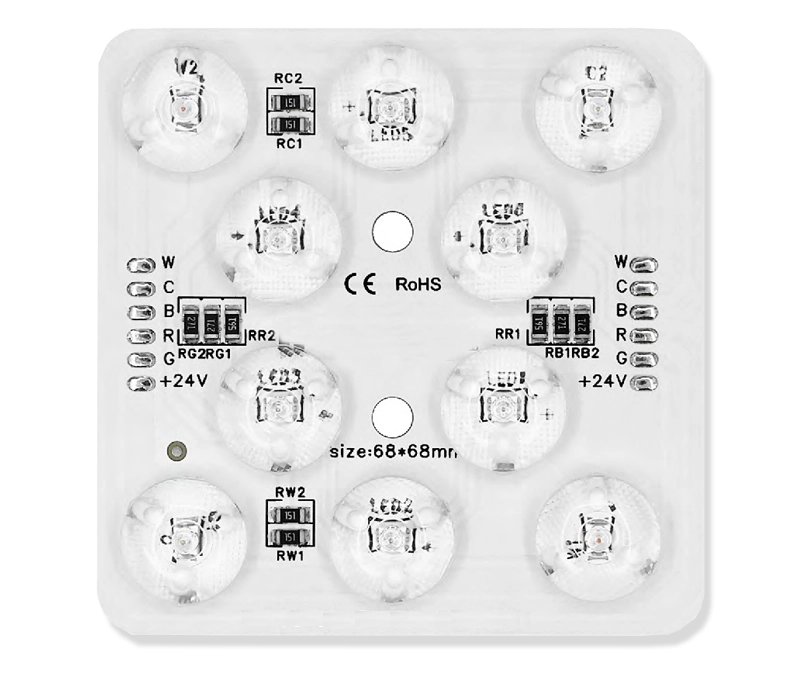

RGBCCT-LED 모듈
04 멀티 컬러

RGBCW(5-in-1) LED 모듈

풀 컬러 효과와 조정 가능한 흰색 조명을 위한 컴팩트한 5-in-1 RGBW LED 모듈.

LED 유형
3030+2835 SMD
LED 수량
6 *4개
전원
4+4w
전압
직류24V
효율성
80 lm/w(CW)
색상
RGB+C+W
CRI
RA90+(CW)
크기
68 x 68 x 5.5mm

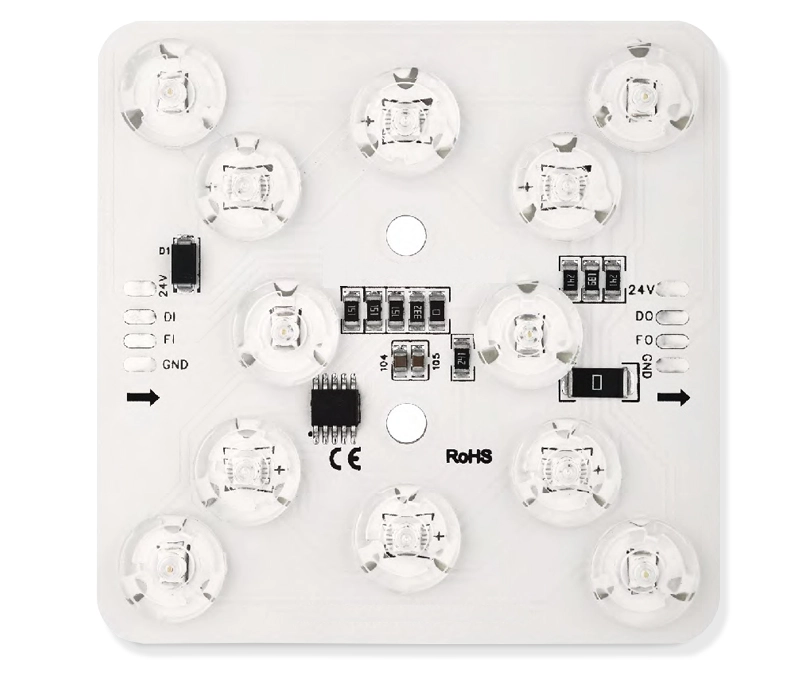

SPI-RGBW-LED 모듈
05 스피

SPI RGBW LED 모듈

프로그래밍 가능한 간판 및 창의적인 표면을 위한 개별적으로 주소 지정이 가능한 픽셀 모듈.

LED 유형
3030+2835 SMD
LED 수량
6 *6개
전원
4w
전압
직류24V
효율성
90lm/w(w)
색상
RGB+W
CRI
RA90+(W)
크기
68 x 68 x 5.5mm

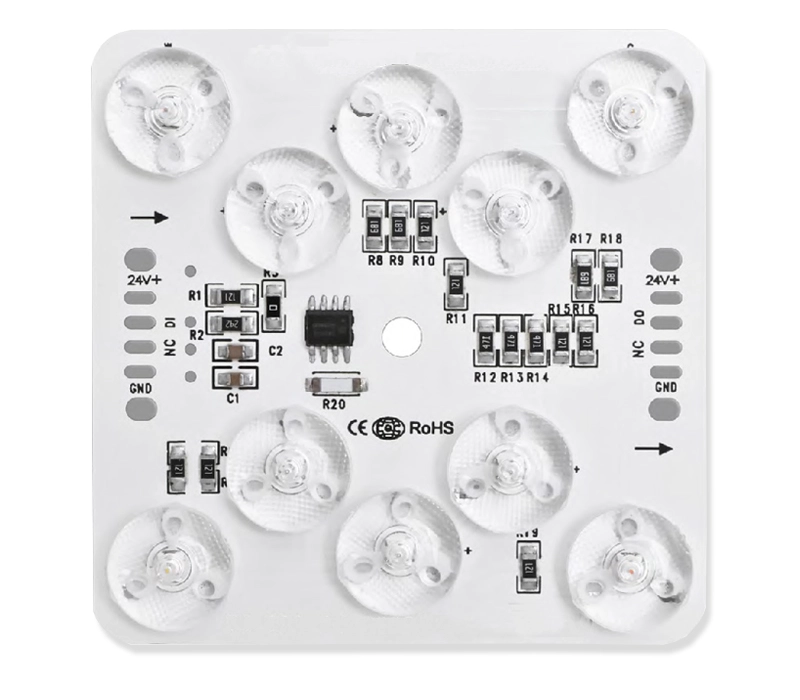

SPI-RGBCC-LED 모듈
06 스피

SPI RGBW(5-in-1) LED 모듈

다이내믹 컬러 효과와 조정 가능한 백색 조명을 위한 주소 지정이 가능한 5-in-1 RGBW LED 모듈.

LED 유형
3030+2835 SMD
LED 수량
6 *6개
전원
6W
전압
직류24V
효율성
90 lm/w (CW)
색상
RGB+C+W
CRI
RA90+(CW)
크기
68 x 68 x 5.5mm

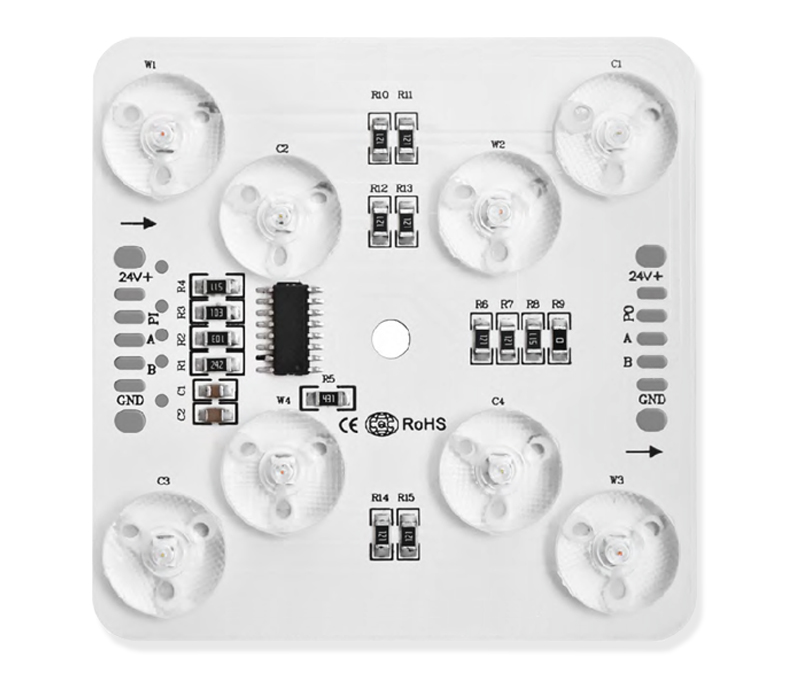

DMX 조정 가능한 백색 LED 모듈
07 DMX

DMX 조정 가능한 백색 LED 모듈

동기화된 디밍 및 정밀한 조정 가능한 흰색 제어를 위한 DMX512 모듈.

LED 유형
2835 SMD
LED 수량
2 *4개
전원
2+4W
전압
직류24V
효율성
100lm/w
색상
CCT 2700-6500K
CRI
ra90 +
크기
68 x 68 x 5.5mm

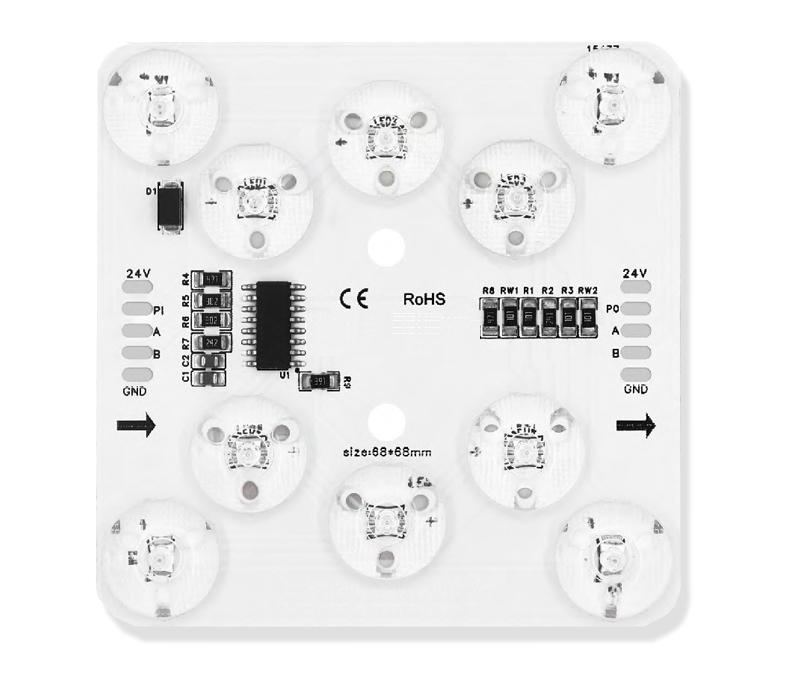

DMX RGBW LED 모듈
08 DMX

DMX RGBW LED 모듈

동기화된 색상과 흰색 조명을 위한 전문 DMX RGBW 모듈.

LED 유형
3030+2835 SMD
LED 수량
6 *4개
전원
6+4W
전압
직류24V
효율성
90lm/w(w)
색상
RGB+W
CRI
RA90+(W)
크기
68 x 68 x 5.5mm
DMX RGBCCCT LED 모듈
09 DMX

DMX RGBW(5-in-1) LED 모듈

DMX512 제어식 5-in-1 RGBW LED 모듈로 동적 색상 효과 및 조정 가능한 백색 조명을 제공합니다.

LED 유형
3030+2835 SMD
LED 수량
6 *4개
전원
6+4W
전압
직류24V
효율성
90 lm/w (CW)
색상
RGB+C+W
CRI
RA90+(CW)
크기
68 x 68 x 5.5mm

귀하의 프로젝트에 맞는 LED 모듈은 무엇입니까?

모듈 카테고리
단일 색상
조정 가능한 흰색
RGBW
프로그래밍 가능한 효과
조명
고정 백색광
조절 가능한 온-쿨 화이트
RGB 색상 플러스 전용 화이트
동적 픽셀 효과
제어
호환되는 단일 채널 조광기
호환되는 CCT 컨트롤러
호환되는 RGBW 컨트롤러
호환되는 SPI 또는 DMX512 컨트롤러
일반적인 용도
백라이트 스트레치 천장 및 벽면 패널
간판, 라이트 박스 및 천장 백라이트
색상 변경 장식 백라이트
아키텍처 픽셀 조명 및 애니메이션 표면
LED 모듈 비디오

LED 모듈 데모 및 응용 프로그램

24V DMX LED 모듈이 작동하는 모습을 지켜보십시오. 프로젝트 계획에 도움이 되는 모듈 구성 및 프로그래밍 가능한 픽셀 조명 효과를 탐색하십시오.

LED 모듈 시스템 완성

제어 및 전원으로 LED 모듈을 일치시키십시오.

호환되는 제어, 올바른 크기의 정전압 전원 공급 장치 및 적절한 배선을 갖춘 완전한 24V LED 모듈 시스템을 구축하십시오.

01

LED 모듈 선택

조명 효과에 맞게 단색, 조정 가능한 흰색, RGBW 또는 RGBW 모듈을 선택합니다. 프로그래밍 가능한 제어가 필요한 경우 SPI 또는 DMX512 모델을 선택합니다.

02

컨트롤러 일치

컨트롤러를 모듈의 채널 구성 및 제어 프로토콜에 맞추십시오. 설치하기 전에 전압, 출력 용량 및 신호 호환성을 확인하십시오.

03

24V 전원 공급 장치 선택

총 모듈 부하를 계산하고 전원 공급 장치의 작동 조건 및 경감 요구 사항에 대한 용량을 허용합니다. 케이블 크기, 전압 강하 및 배전을 확인하십시오.

설치 참조

LED 모듈 배치 및 배선 가이드

백라이트 천장, 벽면 패널 또는 라이트 박스에 대한 모듈 배열, 설치 깊이 및 연결을 함께 계획하십시오.

01

LED 모듈 레이아웃 계획

모듈 간격과 설치 깊이는 표면이 얼마나 고르게 켜지는지 결정하기 위해 함께 작동합니다. 모듈 광학, 표면 재료 및 필요한 밝기 주변의 수평 및 수직 간격을 계획합니다.

LED 모듈 배치 간격

X / Y · 모듈 간격

모듈 센터 사이를 측정합니다. 첫 번째 모듈 중심에서 조명 영역의 가장자리까지의 거리를 포함합니다.

LED 모듈 백라이트 설치 깊이

D · 설치 깊이

렌즈 방출 표면에서 반투명 멤브레인 또는 패널의 내부 면까지 측정합니다.

02

모듈에 배선을 일치시키십시오.

선택한 모델의 공급, 단자 구성 및 제어 방법을 확인합니다.

24V 조정 가능한 백색 LED 모듈 CCT 컨트롤러 배선

건설 체크리스트

세부 정보를 모델에 맞추십시오.

LED 모듈을 장착하고 연결하기 전에 이 4가지 점을 확인하십시오.

  • 보드 및 장착 — 보드 치수, 장착 지점 및 설치 간격을 확인합니다.
  • 배선 및 단자 — 전압, 극성, 채널 연결 및 케이블 크기를 확인합니다.
  • 모듈 그룹화 — 각 그룹의 부하 및 전원 공급 요구 사항을 확인합니다.
  • 컨트롤러 호환성 — 채널 구성, 프로토콜 및 출력 용량을 일치시킵니다.

호환되는 제어 및 전원을 선택하는 데 도움이 되도록 레이아웃과 모듈 모델을 공유하십시오.

LED 모듈 응용

백라이트 천장, 벽 및 간판용 LED 모듈

스트레치 천장 백라이트, 조명 벽 패널, 상업용 간판 및 프로그래밍 가능한 건축 조명을 위한 24V LED 모듈을 탐색하십시오.

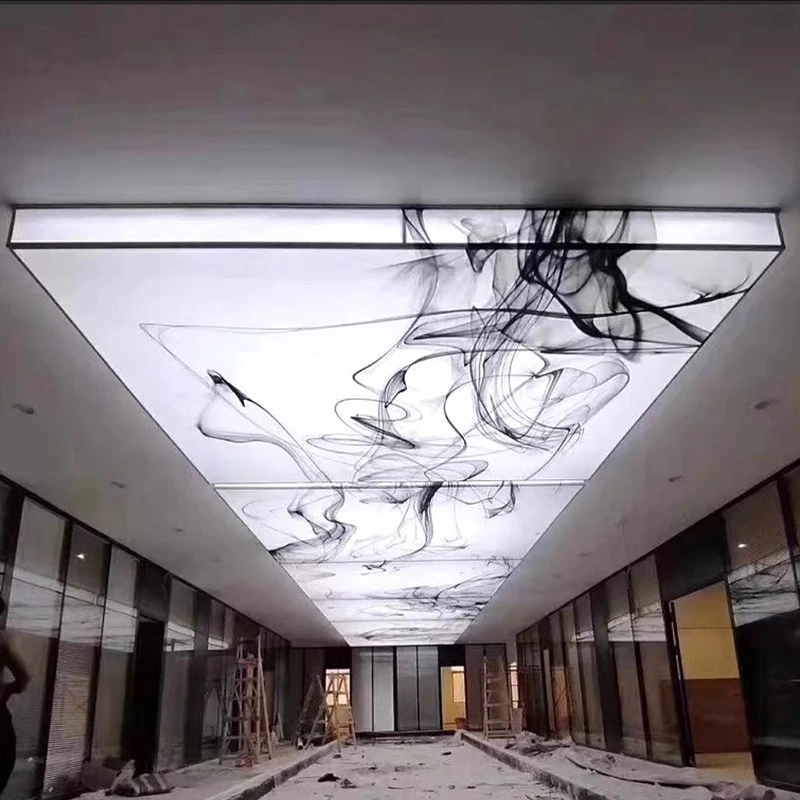

백라이트 스트레치 천장
01

백라이트 스트레치 천장용 LED 모듈

반투명 스트레치 패브릭 뒤에 고정-백색 또는 조정 가능한 흰색 LED 모듈을 사용하십시오. 천장 전체에 균일한 조명을 제공하기 위해 모듈 간격과 장착 깊이를 함께 선택하십시오.

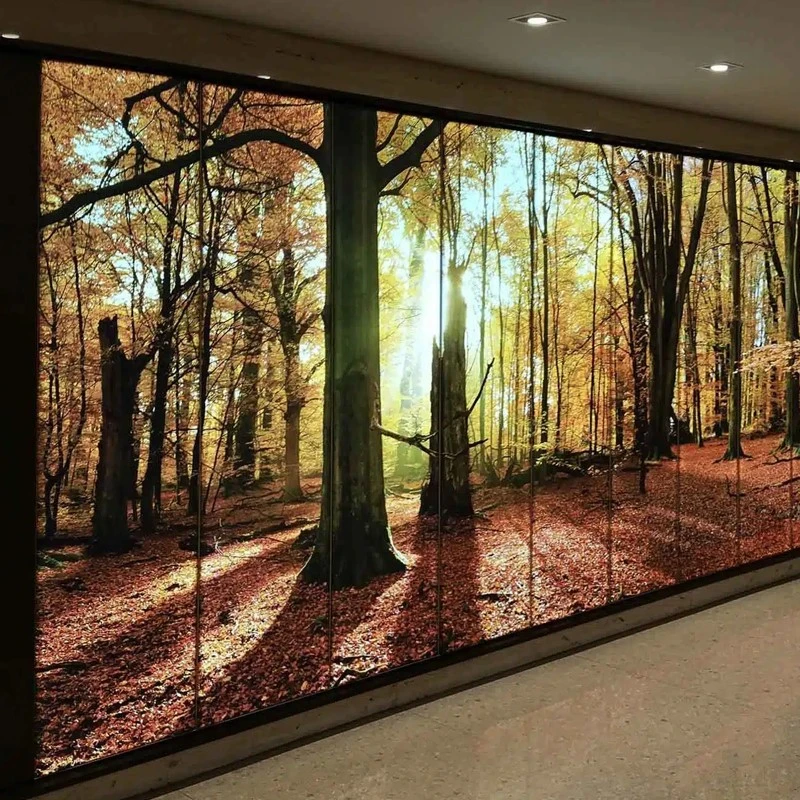

라이트 박스 12 용 조정 가능한 흰색 SMD LED 모듈
02

백라이트 벽면 패널용 LED 모듈

뒤에서 빛의 반투명 소재와 장식 패널. 색상 효과가 필요한 벽의 표면 질감 또는 RGBW를 표시하려면 흰색 조명을 선택합니다.

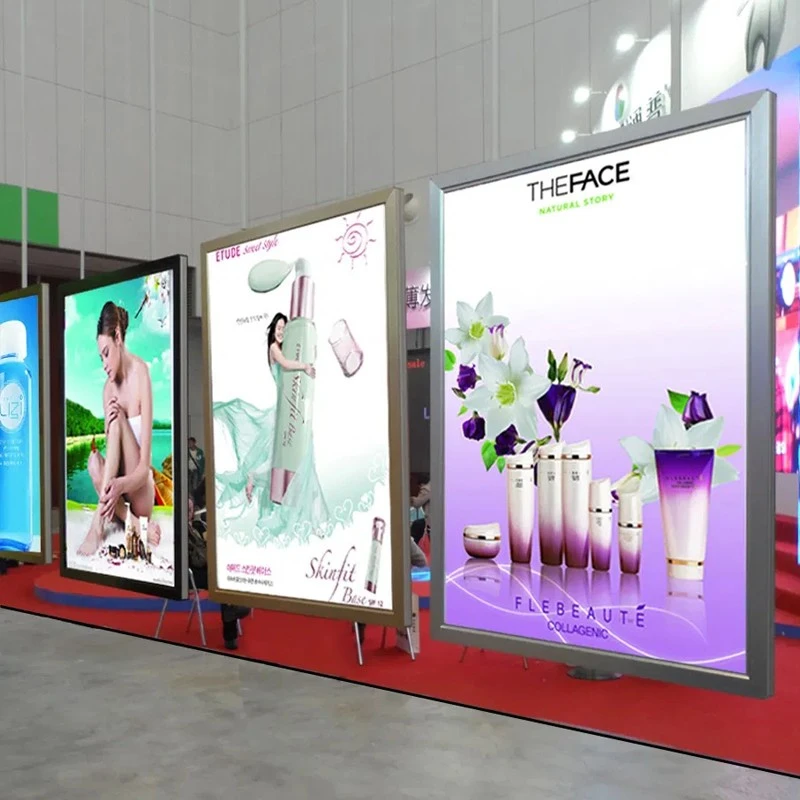

간판 및 라이트박스 12용 RGB LED 모듈
03

간판 및 라이트 박스용 LED 모듈

LED 모듈을 사용하여 백라이트 표지판과 인쇄된 그래픽을 사용합니다. 광각 광학은 얕은 라이트 박스에서 보이는 핫스팟을 줄이는 데 도움이 될 수 있습니다.

RGB LED 스트레치 천장
04

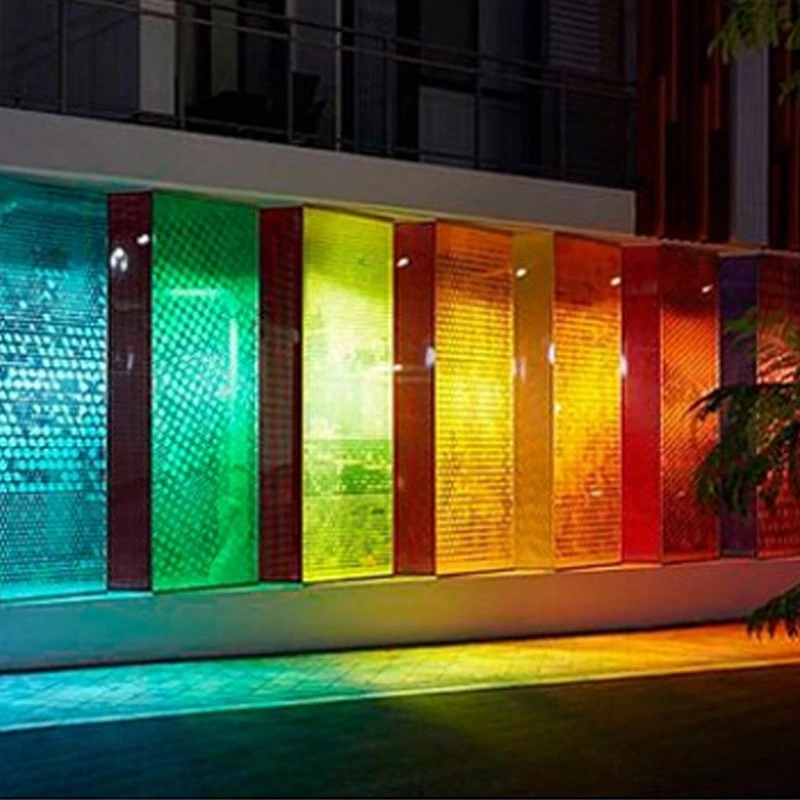

건축 픽셀 조명용 LED 모듈

SPI 또는 DMX512 LED 모듈을 호환되는 컨트롤러와 페어링하여 애니메이션 패턴, 색상 그라디언트 및 동기화된 효과를 생성합니다.

신청서 세부정보

모듈 레이아웃에서 조명 표면까지

모듈 배열 및 완성된 천장, 벽 및 디스플레이 설치를 참조하십시오.

LED 모듈 백라이트-스트레치-천장-비포-후

백라이트 스트레치 천장 설치

회의 및 독서 공간의 모듈 레이아웃 및 완성된 천장 패널.

led 모듈-커스텀-천장-벽-백라이트-비포-후

맞춤형 천장 및 백라이트 벽

수신 그래픽과 맞춤형 모양의 발광 천장 뒤에 모듈 배열.

led 모듈-전시-천장-곡선-벽-비포-후

곡선 벽 패널 및 전시 천장

곡선형 디스플레이 및 모양의 천장 표면에 대한 설치 및 완성된 보기.

LED 모듈-스카이 천장-디스플레이-라이트 박스-포후

인쇄된 천장 및 조명 디스플레이

백라이트 천장 그래픽 및 3차원 디스플레이 구조의 예.

서명된 이유

프로젝트 팀이 선택하는 이유
서명.

2011년부터 우리는 하나의 프로젝트 워크플로에서 LED 모듈 제조, 시스템 매칭, 테스트 및 OEM/ODM 엔지니어링을 결합했습니다.

01

2011년부터 제조

사내 생산 및 품질 관리 지원 안정적인 사양과 프로젝트 공급을 반복합니다.

02

완전한 일치 시스템

우리는 적절한 컨트롤러, 디코더, 24V 전원 공급 장치 및 배선 권장 사항이 있는 LED 모듈을 일치시킵니다.

03

프로젝트 엔지니어링 지원

우리 팀은 생산 전에 레이아웃, 모듈 간격, 적재, 제어 및 설치 세부 정보를 평가하는 데 도움을 줍니다.

04

OEM/ODM 사용자 정의

맞춤형 PCB, 출력, 색상, 광학, 배선, 커넥터 및 제어 시스템 개발.

LED 모듈 FAQ

기호에서 질문
메이커와 조명
디자이너.

LED 모듈은 통합 전기 연결이 있는 PCB에 장착된 LED로 구성된 소형 조명 장치입니다. LED 모듈은 기존의 LED 스트립과 비교하여 일반적으로 더 높은 밝기, 더 넓은 빔 각도, 유연한 설치 또는 맞춤형 레이아웃이 필요한 애플리케이션을 위해 설계되었습니다. 그들은 건축 조명, 조명 간판, 상업용 디스플레이, 장식 조명 및 OEM 조명 제품에 널리 사용됩니다.

LED 스트립 조명 선형 조명을 위해 설계된 연속 유연한 조명 솔루션이며, LED 모듈은 응용 프로그램에 따라 자유롭게 배열할 수 있는 개별 조명 장치입니다. LED 모듈은 일반적으로 더 높은 밝기, 유연한 간격 및 더 큰 설치 다용성을 제공하므로 조명 표지판, 디스플레이 조명, 건축 조명 및 맞춤형 조명 시스템에 적합합니다.

SPI LED 모듈은 개별적으로 주소 지정이 가능한 픽셀 제어를 가능하게 하여 동적 조명 효과, 애니메이션 및 디지털 디스플레이에 이상적입니다. DMX LED 모듈은 여러 고정 장치에서 동기화된 제어를 제공하며 건축 조명, 파사드 조명, 엔터테인먼트 장소 및 대규모 상업 프로젝트에 널리 사용됩니다. 올바른 선택은 조명 효과, 설치 규모 및 제어 요구 사항에 따라 다릅니다.

RGBW LED 모듈은 빨간색, 녹색, 파란색 및 흰색 LED를 결합하여 생생한 색상을 제공하여 전용 흰색 조명을 제공합니다. RGBCCCT LED 모듈은 단일 패키지에 적색, 녹색, 청색, 쿨 백색 및 따뜻한 백색 LED를 통합하여 동적 색상 효과와 조정 가능한 백색 색 온도를 모두 허용합니다. RGBCCCT 모듈은 유연한 분위기와 조정 가능한 백색 조명이 필요한 애플리케이션에 이상적입니다.

전원 공급 장치는 LED 모듈의 입력 전압 및 총 전력 소비와 일치해야 합니다. 대부분의 LED 모듈은 12V 또는 24V 정전압 전원 공급 장치로 작동합니다. 장기간의 신뢰성을 위해 충분한 전력 마진과 설치 환경에 적합한 IP 등급을 갖춘 고품질 전원 공급 장치를 선택하는 것이 좋습니다.

컨트롤러 선택은 LED 모듈 유형에 따라 다릅니다. 단색 모듈은 일반적으로 조광기 또는 PWM 컨트롤러를 사용하고, 조정 가능한 흰색 모듈에는 CCT 컨트롤러가 필요하며, RGBW 모듈은 RGBW 컨트롤러를 사용하고, SPI 및 DMX LED 모듈은 호환이 필요합니다. SPI 또는 DMX512 컨트롤러. 올바른 컨트롤러를 선택하면 안정적인 통신과 최적의 조명 성능이 보장됩니다.

네. PCB 치수, LED 유형, 색온도, CRI 옵션, 전압, 제어 프로토콜, 빔 각도, 방수 등급, 배선, 커넥터 및 개인 라벨링을 포함하여 OEM 및 ODM 프로젝트를 위한 맞춤형 LED 모듈 솔루션을 제공합니다. 당사의 엔지니어링 팀은 특정 프로젝트 요구 사항에 맞는 솔루션을 개발하기 위해 고객과 긴밀히 협력합니다.

당사의 LED 모듈은 CE, RoHS, UKCA, UL 및 제품 구성 및 목적지 시장에 따라 적용 가능한 표준을 포함한 다양한 시장 요구 사항에 따라 인증을 제공할 수 있습니다. 특정 프로젝트와 관련된 인증 세부 정보는 당사에 문의하십시오.

MOQ는 제품 유형 및 사용자 정의 요구 사항에 따라 다릅니다. 표준 LED 모듈은 일반적으로 최소 주문량이 적은 반면, 맞춤형 PCB 설계, 특수 LED 구성 또는 개인 라벨 제품에는 다른 MOQ가 필요할 수 있습니다. 자세한 견적 및 MOQ 정보는 영업팀에 문의하십시오.

생산 리드 타임은 제품 사양과 주문 수량에 따라 다릅니다. 표준 LED 모듈은 일반적으로 더 빠르게 생산되는 반면, 맞춤형 제품은 대량 생산 전에 추가적인 엔지니어링 평가 및 샘플 확인이 필요할 수 있습니다. 우리 팀은 귀하의 프로젝트 요구 사항에 따라 예상 생산 일정을 제공합니다.

올바른 LED 모듈은 애플리케이션, 필요한 조명 효과, 제어 방법, 설치 환경 및 프로젝트 예산에 따라 다릅니다. 단색 모듈은 일반 조명에 적합하며 조정 가능한 흰색 모듈은 조정 가능한 흰색 조명을 제공하며 RGBW 모듈은 전용 백색광으로 생생한 색상을 제공하며 SPI 및 DMX 모듈은 프로그래밍 가능 및 동기화된 조명 시스템용으로 설계되었습니다. 프로젝트에 가장 적합한 솔루션이 무엇인지 잘 모르겠다면 당사 팀이 가장 적합한 LED 모듈, 전원 공급 장치 및 컨트롤러 조합을 선택하는 데 도움을 드릴 수 있습니다.

백라이트 스트레치 천장의 경우 천장에 하나의 색 온도가 필요한 경우 고정 흰색 모듈을 선택하고 공간에 따뜻한 흰색 빛과 차가운 백색광이 모두 필요한 경우 조정 가능한 흰색 모듈을 선택합니다. 스트레치 천장 조명을 계획할 때 실제 반투명 멤브레인 뒤에 있는 모듈을 테스트하여 핫스팟, 어두운 가장자리 및 고르지 않은 밝기를 확인합니다.

필요한 깊이는 모듈 광학, 모듈 간격 및 천장 재료가 투과하는 광량에 따라 다릅니다. 반투명 패널로 제작된 광활한 천장이나 천장의 경우, 의도한 재료와 장착 깊이를 사용하여 작은 모형을 만드십시오. 레이아웃을 마무리하기 전에 중앙과 가장자리를 확인하십시오. 백라이트 천장에 대한 LED 모듈을 비교할 때 균일성과 밝기를 평가하십시오.

반투명 돌, 아크릴 또는 인쇄된 장식 재료로 만든 조명 벽 패널의 경우 실제 마감의 샘플을 테스트하는 것으로 시작하십시오. 고정된 흰색 모듈은 일관된 흰색 톤이 필요한 표면에 적합합니다. Tunable White는 소재의 따뜻함이나 차가움을 조절할 수 있으며, RGBW는 전용 화이트 채널을 통해 색상 효과를 추가합니다.

벽에 대한 LED 백라이트를 계획할 때 패널 재료, 사용 가능한 캐비티 깊이 및 조인트가 켜졌을 때 어떻게 보이는지부터 시작하십시오. 간판 및 라이트 박스의 경우 캐비닛 깊이, 얼굴 재질 및 필요한 밝기로 시작하십시오. 광각 모듈은 얕은 캐비닛에서 빛을 퍼뜨리는 데 도움이 될 수 있습니다. 애니메이션된 아키텍처 기능의 경우, 제어 시스템과 일치하는 SPI 또는 DMX512 모듈을 선택합니다.

24V 정전압 전원을 사용하십시오. 각 모듈의 정격 전력과 수량을 사용하여 총 부하를 계산한 다음 설치에 필요한 용량을 충분히 갖춘 공급 장치를 선택합니다. 더 큰 레이아웃의 경우 배선을 마무리하기 전에 배전 및 전압 강하를 확인하십시오.

LED 모듈 지식

로 자세히 알아보기
관련 블로그

신뢰할 수 있는 LED 모듈 시스템을 계획하기 위한 기술 가이드, 제어 조언 및 응용 프로그램 아이디어.

백라이트 스트레치 천장 조명
백라이트 스트레치 천장 조명: LED 모듈 조명 대 유연한 LED 조명 시트
백라이트 스트레치 천장 조명은 반투명 멤브레인을 크고 확산된 빛 표면으로 바꿉니다. ...
LED-라이트-박스-조명-가이드-소매-전시-디스플레이
라이트 박스용 LED 조명 선택 방법: 완벽한 선택 가이드
라이트 박스에 가장 적합한 LED 조명은 캐비닛 깊이, 크기, 모양, 조명 방향 및 ...
사용자 정의-12V-DMX-LED-모듈-케이스-연구
맞춤형 LED 모듈 사례 연구: 문의에서 선적까지의 12V DMX 프로젝트
대부분의 LED 모듈 문의는 동일한 경로를 따릅니다. 구매자가 사양, 제조업체 견적,...
라이트박스 및 천장 조명용 LED 모듈
라이트 박스 및 천장 조명용 LED 모듈 선택 방법
라이트 박스 및 천장 조명에 적합한 LED 모듈 선택은 5가지 엔지니어링 결정으로 귀결됩니다.
DMX-RGB-LED-모듈-FACade-Signage-Ceiling
SPI/DMX/DALI 제어 옵션이 있는 사각형, 간판 및 천장용 RGB LED 모듈
계절에 따라 간판 색상이 바뀌는 밤하늘 아래 건물 정면이 살아 움직이는 모습을 상상해보십시오.
프로젝트 기반 LED 모듈 공급

표면을 알려주세요.
우리는 빛을 설계할 것입니다.

치수, 설치 깊이, 필요한 색상 효과 및 제어 방법을 보냅니다. 전체 모듈 시스템을 권장합니다.
