Tabela ve LED Şerit Aydınlatma Fabrikası 2011'den beri
LED modül üreticisi

Arkadan aydınlatmalı streç tavanlar, duvarlar ve tabelalar için 24V LED modülleri

Arkadan aydınlatmalı streç tavanlar, ışıklı duvar panelleri, işaretler ve ışık kutuları için 175° optikli yüksek CRI 24V LED modüllerini keşfedin. Programlanabilir aydınlatma efektleri için SPI ve DMX512 modelleri ile tek renkli, ayarlanabilir beyaz, RGBW ve RGBCW seçenekleri arasından seçim yapın.

Komple LED Modül Aralığı

Her Modülü Karşılaştırın
bir sayfada.

SPI ve DMX512 modelleri dahil olmak üzere tek renkli, ayarlanabilir beyaz, RGBW ve RGBBCW modüllerini karşılaştırın. Arka aydınlatma projeniz için doğru 24V LED modülünü seçmek için gücü, etkinliği, renk seçeneklerini ve CRI'yi inceleyin.

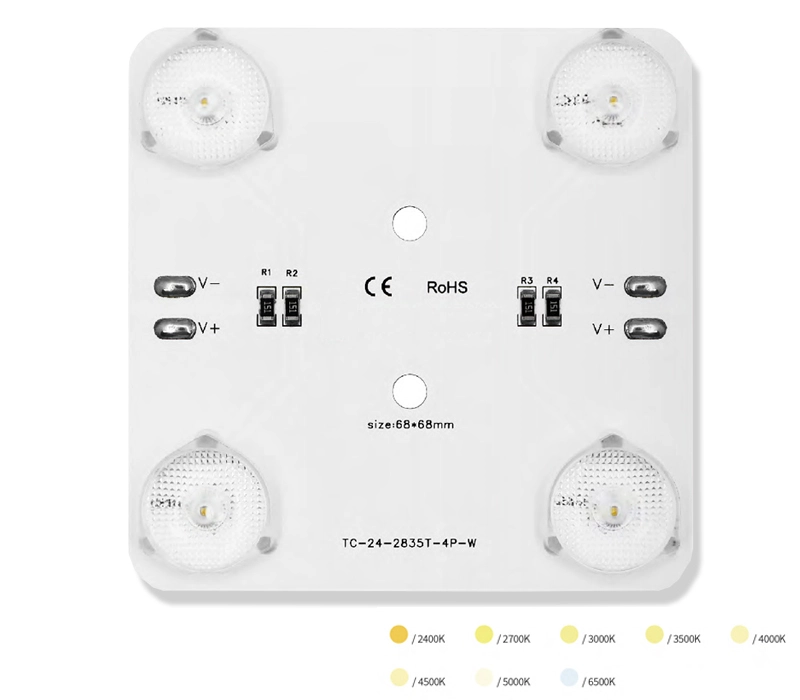

Tek renkli LED modülleri
01 statik

Tek renkli LED modülleri

Tek tip tabelalar, ışık kutuları ve tavan aydınlatması için yüksek verimli 24V LED modülleri.

LED Tipi
2835 SMD
LED Miktarı
4 adet
Güç
4W
Gerilim
DC24V
Verimlilik
100 lm/w ve 150 lm/w
Renk
3000K/4000K/6500K
CRI
RA90+ ve RA97+
Boyut
68 x 68 x 5,5 mm
Ayarlanabilir beyaz LED modülleri
02 statik

Ayarlanabilir beyaz LED modülleri

Programlanabilir tabelalar ve yaratıcı yüzeyler için ayrı ayrı adreslenebilir piksel modülleri.

LED Tipi
2835 SMD
LED Miktarı
2 *4 adet
Güç
4+4w
Gerilim
DC24V
Verimlilik
100 lm/w
Renk
2700-6500 K
CRI
RA90+ ve RA97+
Boyut
68 x 68 x 5,5 mm
RGBW-LED-Modüller
03 Çok Renkli

RGBW LED Modülleri

RGB renk karıştırma artı dinamik tabela için özel yüksek kaliteli beyaz kanal.

LED Tipi
2835 SMD
LED Miktarı
2 *4 adet
Güç
4+4w
Gerilim
DC24V
Verimlilik
100 lm/w
Renk
2700-6500 K
CRI
ra90 +
Boyut
68 x 68 x 5,5 mm
RGBCCT-LED-LED-MODÜLLER
04 Çok Renkli

RGBBCW (5'i 1 arada) LED Modüller

Tam renkli efektler ve ayarlanabilir beyaz aydınlatma için kompakt 5'i 1 arada RGBCW LED modülü.

LED Tipi
3030+2835 SMD
LED Miktarı
6 *4 adet
Güç
4+4w
Gerilim
DC24V
Verimlilik
80 lm/w (cw)
Renk
RGB+C+W
CRI
ra90+(cw)
Boyut
68 x 68 x 5,5 mm
SPI-RGBW-LED-Modüller
05 spi

SPI RGBW LED Modülleri

Programlanabilir tabelalar ve yaratıcı yüzeyler için ayrı ayrı adreslenebilir piksel modülleri.

LED Tipi
3030+2835 SMD
LED Miktarı
6 *6 adet
Güç
4W
Gerilim
DC24V
Verimlilik
90 lm/w(w)
Renk
RGB+W
CRI
ra90+(w)
Boyut
68 x 68 x 5,5 mm
SPI-RGBCCT-LED-LED-MODÜLLER
06 spi

SPI RGBBCW (5'i 1 arada) LED Modüller

Dinamik renk efektleri ve ayarlanabilir beyaz aydınlatma için adresli 5'i 1 arada RGBCW LED modülü.

LED Tipi
3030+2835 SMD
LED Miktarı
6 *6 adet
Güç
6W
Gerilim
DC24V
Verimlilik
90 lm/w (cw)
Renk
RGB+C+W
CRI
ra90+(cw)
Boyut
68 x 68 x 5,5 mm
DMX Ayarlanabilir Beyaz LED Modüller
07 DMX

DMX Ayarlanabilir Beyaz LED Modüller

Senkronize karartma ve hassas ayarlanabilir beyaz kontrol için DMX512 modülleri.

LED Tipi
2835 SMD
LED Miktarı
2 *4 adet
Güç
2+4W
Gerilim
DC24V
Verimlilik
100 lm/w
Renk
CCT 2700-6500K
CRI
ra90 +
Boyut
68 x 68 x 5,5 mm
DMX RGBW LED Modülleri
08 DMX

DMX RGBW LED Modülleri

Senkronize renk ve beyaz aydınlatma için profesyonel DMX RGBW modülleri.

LED Tipi
3030+2835 SMD
LED Miktarı
6 *4 adet
Güç
6+4w
Gerilim
DC24V
Verimlilik
90 lm/w(w)
Renk
RGB+W
CRI
ra90+(w)
Boyut
68 x 68 x 5,5 mm
DMX RGBCCT LED Modülleri
09 DMX

DMX RGBBC (5'i 1 arada) LED Modüller

Dinamik renk efektleri ve ayarlanabilir beyaz aydınlatma için DMX512 kontrollü 5'i 1 arada RGBCW LED modülü.

LED Tipi
3030+2835 SMD
LED Miktarı
6 *4 adet
Güç
6+4w
Gerilim
DC24V
Verimlilik
90 lm/w (cw)
Renk
RGB+C+W
CRI
ra90+(cw)
Boyut
68 x 68 x 5,5 mm

Projenize hangi LED modülü uyuyor?

Modül Kategor
tek renk
Ayarlanabilir Beyaz
RGBW
Programlanabilir efektler
Aydınlatma
Sabit beyaz ışık
Ayarlanabilir sıcaktan serin beyaz
RGB renkleri artı özel beyaz
Dinamik Piksel Efe
Kontrol
Uyumlu tek kanallı dimmer
Uyumlu CCT Kontrolörü
Uyumlu RGBW denetleyicisi
Uyumlu SPI veya DMX512 denetleyicisi
Tipik kullanımlar
Arkadan aydınlatmalı streç tavanlar ve duvar panelleri
İşaretler, ışık kutuları ve tavan aydınlatması
Renk değiştiren dekoratif arka aydınlatma
Mimari piksel aydınlatma ve animasyonlu yüzeyler
LED modül videosu

LED Modül Demoları ve Uygulamaları

24V DMX LED modüllerimizi çalışırken izleyin. Projenizi planlamanıza yardımcı olması için modül yapısını ve programlanabilir piksel aydınlatma efektlerini keşfedin.

Komple LED Modül Sistemi

LED modüllerinizi kontrol ve güçle eşleştirin

Uyumlu kontrol, doğru boyutta sabit voltajlı güç kaynağı ve uygun kablolama ile eksiksiz bir 24V LED modül sistemi oluşturun.

01

LED Modüllerinizi Seçin

Aydınlatma efektinize uygun tek renkli, ayarlanabilir beyaz, RGBW veya RGBBC modüllerini seçin. Programlanabilir kontrol gerektiğinde SPI veya DMX512 modellerini seçin.

02

Kontrolörle Eşleş

Denetleyiciyi modülün kanal yapılandırması ve kontrol protokolüyle eşleştirin. Kurulumdan önce voltajı, çıkış kapasitesini ve sinyal uyumluluğunu kontrol edin.

03

24V güç kaynağı seçin

Toplam modül yükünü hesaplayın ve güç kaynağının çalışma koşulları ve değer kaybı için kapasiteye izin verin. Kablo boyutlandırmasını, voltaj düşüşünü ve güç dağıtımını kontrol edin.

Kurulum Başvurusu

LED Modül Düzeni ve Kablolama Kılavuzu

Arkadan aydınlatmalı tavan, duvar paneli veya ışık kutunuz için modül düzenini, kurulum derinliğini ve bağlantıları birlikte planlayın.

01

LED modül düzeninizi planlayın

Modül aralığı ve kurulum derinliği, yüzeyin ne kadar eşit şekilde aydınlatıldığını belirlemek için birlikte çalışır. Modül optiği, yüzey malzemesi ve gerekli parlaklığı etrafında yatay ve dikey aralıklarla planlayın.

LED modül düzeni aralığı

X / Y · Modül aralığı

Modül merkezleri arasında ölçün. İlk modül merkezinden aydınlatılan alanın kenarına olan mesafeyi ekleyin.

LED modül arka aydınlatma kurulum derinliği

D · Kurulum derinliği

Mercek yayan yüzeyden yarı saydam membran veya panelin iç yüzüne kadar ölçün.

02

Kabloları modülünüzle eşleştirin

Seçilen model için besleme, terminal yapılandırması ve kontrol yöntemini onaylayın.

24V Ayarlanabilir Beyaz LED Modül CCT Kontrol Cihazı Kablolama

İnşaat kontrol listesi

Ayrıntıları modelinizle eşleştirin

LED modüllerini monte etmeden ve bağlamadan önce bu dört noktayı kontrol edin.

  • Kart ve montaj — Kart boyutlarını, montaj noktalarını ve kurulum aralığını kontrol edin.
  • Kablolama ve terminaller — Voltaj, polarite, kanal bağlantıları ve kablo boyutunu onaylayın.
  • Modül Gruplandırma — Her grup için yük ve güç beslemesi gereksinimlerini kontrol edin.
  • Denetleyici uyumluluğu — Kanal yapılandırması, protokol ve çıkış kapasitesi ile eşleşir.

Uyumlu kontrol ve gücü seçme konusunda yardım için düzeninizi ve modül modelinizi paylaşın.

LED Modül Uygulamaları

Arkadan aydınlatmalı tavanlar, duvarlar ve tabelalar için LED modüller

Germe tavan arka aydınlatması, ışıklı duvar panelleri, ticari tabela ve programlanabilir mimari aydınlatma için 24V LED modüllerini keşfedin.

Arkadan aydınlatmalı-En-Tavanlar
01

Arkadan aydınlatmalı streç tavanlar için LED modüller

Yarı saydam streç kumaşın arkasında sabit beyaz veya ayarlanabilir beyaz LED modülleri kullanın. Tavan boyunca eşit aydınlatma elde etmek için modül aralığını ve montaj derinliğini birlikte seçin.

Işık kutusu 12 için ayarlanabilir beyaz SMD LED modülü
02

Arkadan aydınlatmalı duvar panelleri için LED modüller

Arkadan hafif yarı saydam malzemeler ve dekoratif paneller. Renk efektlerine de ihtiyaç duyan duvarlar için yüzey dokusunu veya RGBW'yi ortaya çıkarmak için Beyaz Işığı seçin.

Tabela ve Işık Kutusu 12 için RGB LED Modülleri
03

İşaretler ve ışık kutuları için LED modüller

Arkadan aydınlatmalı işaretler ve baskılı grafikler için LED modülleri kullanın. Geniş açılı optikler, sığ ışık kutularında görünür sıcak noktaları azaltmaya yardımcı olabilir.

RGB LED streç tavan
04

Mimari piksel aydınlatma için LED modüller

Animasyonlu desenler, renk gradyanları ve senkronize efektler oluşturmak için SPI veya DMX512 LED modüllerini uyumlu denetleyicilerle eşleştirin.

Uygulama Ayrıntıları

Modül düzeninden aydınlatılmış yüzeye

Modül düzenlemelerine ve tamamlanmış tavan, duvar ve ekran kurulumlarına bakın.

led-module-arkadan aydınlatmalı-gerdirme-tavan-öncesi-sonrası

Arkadan aydınlatmalı streç tavan tesisatları

Toplantı ve okuma alanlarında modül düzenleri ve bitmiş tavan panelleri.

led-module-özel-tavan-duvar-arka aydınlatma-sonrası-sonrası

Özel şekilli tavanlar ve arkadan aydınlatmalı duvarlar

Resepsiyon grafiklerinin ve özel şekilli aydınlık tavanların arkasındaki modül düzenlemeleri.

led-module-sergi-taşı-tavan-çevli-duvar-öncesi-öncesi

Kavisli Duvar Panelleri ve Sergi Tavanları

Kavisli ekranlar ve şekilli tavan yüzeyleri için kurulum ve bitmiş görünümler.

led-module-gök-tavan-teşviz-teşhir-ışık-kutu-sonrası

Baskılı tavanlar ve ışıklı ekranlar

Arkadan aydınlatmalı tavan grafikleri ve üç boyutlu ekran yapıları örnekleri.

Neden sinyal

Proje Ekipleri Neden Seçiyor?
işaretli.

2011 yılından bu yana, tek bir proje iş akışında LED modül üretimi, sistem eşleştirme, test ve OEM/ODM mühendisliğini birleştirdik.

01

2011 yılından beri üretim

Şirket içi üretim ve kalite kontrol, istikrarlı özellikleri ve proje tedarikini tekrar eder.

02

Komple eşleşen sistem

LED modüllerini uygun kontrolörler, dekoderler, 24V güç kaynakları ve kablolama önerileri ile eşleştiriyoruz.

03

Proje mühendisliği desteği

Ekibimiz üretimden önce yerleşim, modül aralığı, yükleme, kontrol ve kurulum detaylarını değerlendirmeye yardımcı olur.

04

OEM/ODM özelleştirme

Özel PCB, çıkış, renk, optik, kablolama, konektör ve kontrol sistemi geliştirme.

LED Modül SSS

İşaretten Sorular
Üreticiler ve aydınlatma
tasarımcılar.

LED modüller, entegre elektrik bağlantılarına sahip bir PCB üzerine monte edilmiş LED'lerden oluşan kompakt aydınlatma üniteleridir. Geleneksel LED şeritlerle karşılaştırıldığında, LED modüller tipik olarak daha yüksek parlaklık, daha geniş ışın açıları, esnek kurulum veya özelleştirilmiş düzenler gerektiren uygulamalar için tasarlanmıştır. Mimari aydınlatma, ışıklı tabela, ticari ekranlar, dekoratif aydınlatma ve OEM aydınlatma ürünlerinde yaygın olarak kullanılmaktadır.

LED şerit ışıklar Doğrusal aydınlatma için tasarlanmış sürekli esnek aydınlatma çözümleri, LED modüller ise uygulamaya göre serbestçe düzenlenebilen bireysel aydınlatma üniteleridir. LED modüller genellikle daha yüksek parlaklık, esnek boşluk ve daha fazla kurulum çok yönlülüğü sağlayarak onları aydınlatılmış tabelalar, ekran aydınlatması, mimari aydınlatma ve özel aydınlatma sistemleri için uygun hale getirir.

SPI LED modülleri, ayrı ayrı adreslenebilir piksel kontrolüne olanak tanıyarak dinamik aydınlatma efektleri, animasyonlar ve dijital ekranlar için idealdir. DMX LED modülleri, birden fazla armatürde senkronize kontrol sağlar ve mimari aydınlatma, cephe aydınlatması, eğlence mekanları ve büyük ölçekli ticari projelerde yaygın olarak kullanılmaktadır. Doğru seçim, aydınlatma efektlerinize, kurulum ölçeğinize ve kontrol gereksinimlerinize bağlıdır.

RGBW LED modülleri, özel beyaz aydınlatma ile canlı renkler sunmak için kırmızı, yeşil, mavi ve beyaz LED'leri birleştirir. RGBCCT LED modülleri, hem dinamik renk efektleri hem de ayarlanabilir beyaz renk sıcaklıkları sağlayan kırmızı, yeşil, mavi, soğuk beyaz ve sıcak beyaz LED'leri tek bir pakette birleştirir. RGBCCT modülleri, esnek ortam ve ayarlanabilir beyaz aydınlatma gerektiren uygulamalar için idealdir.

Güç kaynağı, LED modüllerinizin giriş voltajı ve toplam güç tüketimi ile eşleşmelidir. Çoğu LED modülü 12V veya 24V sabit voltaj güç kaynakları ile çalışır. Uzun vadeli güvenilirlik için, kurulum ortamı için yeterli güç marjına ve uygun IP derecesine sahip yüksek kaliteli güç kaynaklarının seçilmesi önerilir.

Kontrolör seçimi LED modül tipine bağlıdır. Tek renkli modüller tipik olarak dimmerler veya PWM kontrolörleri kullanır, ayarlanabilir beyaz modüller CCT denetleyicileri gerektirir, RGBW modülleri RGBW kontrolörlerini kullanırken SPI ve DMX LED modülleri uyumlu gerektirir SPI veya DMX512 denetleyicileri. Doğru kontrolör seçimi, güvenilir iletişim ve en iyi aydınlatma performansı sağlar.

Evet. PCB boyutları, LED türleri, renk sıcaklıkları, CRI seçenekleri, voltajlar, kontrol protokolleri, ışın açıları, su geçirmezlik derecelendirmeleri, kablolama, konektörler ve özel etiketleme dahil olmak üzere OEM ve ODM projeleri için özelleştirilmiş LED modül çözümleri sunuyoruz. Mühendislik ekibimiz, belirli proje gereksinimlerine göre uyarlanmış çözümler geliştirmek için müşterilerle yakın bir şekilde çalışır.

LED modüllerimiz, ürün konfigürasyonuna ve varış noktası pazarına bağlı olarak CE, ROHS, UKCA, UL ve diğer geçerli standartlar dahil olmak üzere farklı pazar gereksinimlerine göre sertifikalarla sağlanabilir. Özel projenizle ilgili sertifika detayları için lütfen bizimle iletişime geçin.

MOQ, ürün tipine ve özelleştirme gereksinimlerine bağlıdır. Standart LED modüller genellikle daha düşük minimum sipariş miktarlarına sahiptir, özel PCB tasarımları, özel LED konfigürasyonları veya özel etiketli ürünler farklı MOQ'lar gerektirebilir. Detaylı teklif ve MOQ bilgileri için lütfen satış ekibimizle iletişime geçin.

Üretim teslim süresi, ürün özelliklerine ve sipariş miktarına göre değişir. Standart LED modüller tipik olarak daha hızlı üretilirken, özelleştirilmiş ürünler seri üretimden önce ek mühendislik değerlendirmesi ve numune onayı gerektirebilir. Ekibimiz, proje gereksinimlerinize göre tahmini bir üretim programı sağlayacaktır.

Doğru LED modülü uygulamanıza, gerekli aydınlatma efektine, kontrol yöntemine, kurulum ortamına ve proje bütçesine bağlıdır. Tek renkli modüller genel aydınlatma için uygundur, ayarlanabilir beyaz aydınlatma sağlar, RGBW modülleri özel beyaz ışıkla canlı renkler sunarken, SPI ve DMX modülleri programlanabilir ve senkronize aydınlatma sistemleri için tasarlanmıştır. Projenize en uygun çözümün hangi çözümün olduğundan emin değilseniz, ekibimiz en uygun LED modülünü, güç kaynağını ve kontrolör kombinasyonunu seçmenize yardımcı olabilir.

Arkadan aydınlatmalı bir gergi tavan için, tavanın bir renk sıcaklığına ihtiyacı varsa sabit beyaz modülleri veya alanın hem sıcak hem de soğuk beyaz ışığa ihtiyacı varsa ayarlanabilir beyaz modülleri seçin. Germe tavan aydınlatmasını planlarken, sıcak noktaları, koyu kenarları ve eşit olmayan parlaklığı kontrol etmek için gerçek yarı saydam membranın arkasındaki modülleri test edin.

Gerekli derinlik, modül optiğine, modül aralığına ve tavan malzemesinin ne kadar ışık ilettiğine bağlıdır. Aydınlık bir gergi tavan veya yarı saydam panellerle yapılmış bir tavan için, amaçlanan malzemeyi ve montaj derinliğini kullanarak küçük bir maket oluşturun. Düzeni tamamlamadan önce orta ve kenarları kontrol edin. Arkadan aydınlatmalı tavanlar için LED modülleri karşılaştırırken, parlaklığı ve parlaklığı değerlendirin.

Yarı saydam taş, akrilik veya baskılı dekoratif malzemeden yapılmış ışıklı duvar panelleri için, gerçek kaplamanın bir örneğini test ederek başlayın. Sabit beyaz modüller, tutarlı bir beyaz tona ihtiyaç duyan yüzeylere uygundur. Ayarlanabilir beyaz, malzemenin ne kadar sıcak veya soğuk göründüğünü ayarlamanıza olanak tanır ve RGBW, özel bir beyaz kanalla renk efektleri ekler.

Duvarlar için LED arka aydınlatmayı planlarken, panel malzemesi, mevcut boşluk derinliği ve yandığında eklemlerin nasıl görüneceği ile başlayın. İşaretler ve ışık kutuları için, dolap derinliği, yüz malzemesi ve gerekli parlaklık ile başlayın. Geniş açılı modüller, sığ dolaplarda ışığın yayılmasına yardımcı olabilir. Animasyonlu mimari özellikler için, kontrol sisteminize uygun SPI veya DMX512 modüllerini seçin.

24V sabit voltajlı bir güç kaynağı kullanın. Her modülün nominal gücünü ve miktarını kullanarak toplam yükü hesaplayın, ardından kurulum için yeterli kapasiteye sahip bir besleme seçin. Daha büyük düzenler için, kablolamayı tamamlamadan önce güç dağıtımını ve voltaj düşüşünü kontrol edin.
