กล่องไฟขอบ: การออกแบบและนำแถบแข็ง LED แบบแข็ง

ในด้านการแสดงผลเชิงพาณิชย์และแสงเชิงพื้นที่ กล่องไฟขอบได้กลายเป็นเครื่องมือสำคัญในการเพิ่มความน่าดึงดูดใจของภาพด้วยเอฟเฟกต์แสงที่เป็นเอกลักษณ์และการแสดงออกทางศิลปะ ในการออกแบบกล่องไฟขอบที่มีเอฟเฟกต์โดดเด่น จำเป็นต้องพิจารณาองค์ประกอบหลักสามประการ: หลักการด้านแสง การออกแบบโครงสร้าง และการเลือกวัสดุ

กล่องไฟขอบในอุดมคติควรบรรลุการเปลี่ยนแปลงของแสงที่สม่ำเสมอและการสร้างสีที่แม่นยำ ในขณะที่หลีกเลี่ยงปัญหาทั่วไป เช่น ความไม่ต่อเนื่องของจุดแสงหรือขอบสีเข้ม ไม่ว่าจะเป็นการสร้างบรรยากาศที่นุ่มนวลสำหรับหน้าร้านในร่มหรือตอบสนองความต้องการความสว่างสูงของโฆษณากลางแจ้ง กล่องไฟขอบที่ออกแบบมาอย่างดีสามารถให้เอฟเฟกต์แสงที่สมบูรณ์ เลเยอร์ และสบายตาผ่านการผสมผสานที่ชาญฉลาดของแสงและวัสดุ

วิธีการทดสอบความสม่ำเสมอของกล่องไฟ

เราควรเลือกกล่องไฟข้างแบบมีไฟข้างอย่างไร? ความสม่ำเสมอของการกระจายแสงในกล่องไฟเป็นปัจจัยสำคัญที่ต้องพิจารณา ความสม่ำเสมอของแสงพื้นผิวของกล่องไฟข้างที่มีแสงด้านข้างส่งผลโดยตรงต่อคุณภาพการนำเสนอที่มองเห็นได้และประสิทธิภาพในการสื่อสารของแบรนด์

แม้แต่การกระจายแสงยังช่วยขจัดจุดด่างดำและจุดด่างดำ ให้แน่ใจว่าได้สร้างสีข้อความและภาพที่ถูกต้อง และป้องกันการสูญเสียรายละเอียดที่เกิดจากพื้นที่ที่สว่างหรือมืดเกินไป นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับสื่อสิ่งพิมพ์ที่มีความแม่นยำสูง (เช่น โฆษณาสินค้าฟุ่มเฟือยหรือโปสเตอร์นิทรรศการศิลปะ) ความสม่ำเสมอของแสงเป็นหนึ่งในตัวบ่งชี้หลักในการประเมินความเป็นมืออาชีพของไลท์บ็อกซ์

วิธีการทดสอบ: ดังแสดงในรูปด้านล่าง ให้ใช้มิเตอร์แบบลักซ์มิเตอร์เพื่อวัดจุดวัดเก้าจุดบนพื้นผิวไลท์บ็อกซ์ (กึ่งกลาง + สี่มุม + จุดกึ่งกลางของสี่ด้าน) และคำนวณอัตราส่วนของค่าต่ำสุดต่อค่าเฉลี่ย ในระหว่างการทดสอบ ให้ปิดแหล่งกำเนิดแสงอื่นๆ และรักษามุมมองภาพที่เป็นมาตรฐานไว้ที่ 45°

วิธีการคำนวณ: ความสม่ำเสมอ = (ค่าความสว่างต่ำสุด ÷ ค่าความสว่างสูงสุด) × 100% ยิ่งอัตราส่วนใกล้จะเท่ากับ 1 (หรือเปอร์เซ็นต์≥ 80%) การกระจายแสงที่สม่ำเสมอมากขึ้น

ความสม่ำเสมอที่ไม่เพียงพออาจทำให้เกิดจุดสว่างตรงกลาง บริเวณที่มืด หรือความแตกต่างของสี ส่งผลต่อความชัดเจนของภาพและการสร้างสี และอาจนำไปสู่ความล้าของภาพ

มาตรฐานความสม่ำเสมอของกล่องไฟ

1. มาตรฐานกล่องไฟเกรดเชิงพาณิชย์: ความสม่ำเสมอของความสว่างของพื้นผิว ≥ 80% ค่าความสว่างต่ำสุด ≥ 80% ของความสว่างเฉลี่ย และความเบี่ยงเบนความสว่างเฉลี่ยที่ควบคุมภายใน ±10%

2 . มาตรฐานกล่องไฟจับคู่สีแบบมืออาชีพ (เช่นกล่องแหล่งกำเนิดแสงมาตรฐาน): ความสม่ำเสมอของความสว่าง≥ 85% และต้องผ่านการทดสอบวิธี 9 จุด / 25 จุดเพื่อให้แน่ใจว่าความแตกต่างของแสงที่ตำแหน่งใด ๆ ≤ 25% อัตราการไม่สม่ำเสมอของอุณหภูมิภายในกล่องแหล่งกำเนิดแสงคือ ≤ 20%

3. มาตรฐานกล่องไฟตรวจสอบอุตสาหกรรม: เช่น การตรวจสอบคุณภาพสิ่งทอและยานยนต์ ความสม่ำเสมอ ≥ 95% ความสว่างบริเวณส่วนกลาง ≥ 600 LX ความสม่ำเสมอของพื้นที่ขอบ ≥ 85%

4. มาตรฐานกล่องไฟด้านข้าง:

ความสม่ำเสมอของความสว่าง: อัตราส่วนของความสว่างขั้นต่ำต่อความสว่างเฉลี่ยบนพื้นผิวการทำงานต้องเป็น ≥0.7 เพื่อหลีกเลี่ยงพื้นที่มืดในพื้นที่ กล่องไฟด้านข้าง เนื่องจากแหล่งกำเนิดแสงอยู่ที่ขอบ อาจมีปัญหา เช่น มุมที่สว่างและมุมมืด ดังนั้นจึงมีข้อกำหนดความสม่ำเสมอเฉพาะสำหรับกล่องไฟที่มีความยาวต่างๆ:

• ความยาว ≤1 เมตร: ความสม่ำเสมอ ≥85%;
• ความยาว > 3 เมตร: ความสม่ำเสมอ ≥ 70-75% หลังจากส่องสว่างให้ใช้เครื่องวัดความสว่างสำหรับการทดสอบในสถานที่โดยเน้นที่การตรวจสอบตำแหน่งมุม หากส่วนต่างเกิน 20% แสดงว่าไม่มีเงื่อนไข
• ข้อกำหนดขั้นต่ำสำหรับพื้นที่ขอบ: ภายใน 10 ซม. ของเฟรม: ความสม่ำเสมอ ≥ 70% เพื่อหลีกเลี่ยงปรากฏการณ์มุมมืด

แถบไฟ LED ต้องมีประสิทธิภาพการส่องสว่าง > 100 lm/w และใช้แผ่นกระจายการส่งผ่านสูงเพื่อลดการสูญเสีย การวัดจะทำที่จุดกระจายอย่างสม่ำเสมอ 9 จุดบนพื้นผิวไลท์บ็อกซ์โดยใช้เครื่องวัดความสว่าง ไม่รวมพื้นที่ด้านนอก 10% ไม่มีมาตรฐานบังคับระดับชาติ แต่จำเป็นต้องมีการปฏิบัติตามหลักการ "ข้อกำหนดในการทำงานด้านภาพ" ใน "มาตรฐานการออกแบบแสงสำหรับอาคาร" (GB50034) ในสภาพแวดล้อมที่มีแสงสะท้อนสูงอาจลดลงความสว่างอย่างเหมาะสม ในทางกลับกัน ความหนาแน่นของแหล่งกำเนิดแสงจะต้องเพิ่มขึ้น

ควรกำหนดค่าอุณหภูมิสีของกล่องไฟอย่างเหมาะสมอย่างไร?

การจับคู่อุณหภูมิสีสำหรับกล่องไฟแบบมีไฟด้านข้างพร้อมแถบ LED ควรกำหนดตามข้อกำหนดด้านการทำงานและบรรยากาศที่ต้องการของฉาก กุญแจสำคัญอยู่ที่ผลกระทบที่แตกต่างของอุณหภูมิสีต่างๆ ต่อการรับรู้ทางสายตา คำแนะนำทางอารมณ์ และความสามารถในการปรับตัวของสิ่งแวดล้อม ในการสร้างบรรยากาศที่น่ารื่นรมย์ จำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิสีและสภาพแวดล้อมโดยรอบมีการกำหนดค่าที่เหมาะสม

อุณหภูมิสีมาตรฐานที่แนะนำสำหรับกล่องไฟส่วนใหญ่คือแสงสีขาวเย็น 6000K–6500K ซึ่งใกล้เคียงกับแสงธรรมชาติ (5500–6500K) ช่วยเพิ่มความคมชัดของภาพและความแม่นยำของสี เหมาะสำหรับสภาพแวดล้อมที่มีทัศนวิสัยสูง เช่น ห้างสรรพสินค้าและห้องแสดงนิทรรศการ และปัจจุบันเป็นอุณหภูมิสีหลักที่ใช้กันอย่างแพร่หลายสำหรับกล่องไฟ

สำหรับกล่องไฟที่เน้นการอ่านหรือตู้โชว์ทางการแพทย์ซึ่งต้องใช้แสงที่นุ่มนวลกว่านี้สามารถเลือกแสงที่เป็นกลางที่ 4000K–4500K สำหรับร้านอาหาร (ร้านอาหาร / ร้านกาแฟ) โรงแรมและสถานที่อื่น ๆ ที่ต้องการบรรยากาศที่อบอุ่นอุณหภูมิสี 2700K–3500K แนะนำให้ใช้แสงสีเหลืองอุ่น ๆ เพื่อเพิ่มความสามารถในการเข้าถึงและช่วยให้อยู่ได้นานขึ้น

แสงสีขาวเย็นที่มีอุณหภูมิสี > 6500K สามารถสร้างความรู้สึกเย็นชาและไม่มีตัวตน และแนะนำสำหรับห้องนิทรรศการของ บริษัท เทคโนโลยีหรือป้ายโฆษณาทางไกลเท่านั้น

ใช้แถบไฟแบบหรี่แสงได้แบบอัจฉริยะ (ปรับได้ตั้งแต่ 3000K ถึง 11000K) เพื่อสลับไปมาระหว่างโหมดสีขาวนวล สีขาวเป็นกลาง และสีเหลืองอบอุ่นผ่านรีโมทคอนโทรล โดยปรับให้เข้ากับการเปลี่ยนแปลงในเวลากลางวัน/กลางคืนหรือตามฤดูกาล ตัวอย่าง: กล่องไฟพิพิธภัณฑ์ศิลปะใช้ 5500K ในระหว่างวันเพื่อสร้างสีงานศิลปะอย่างถูกต้องและเปลี่ยนเป็น 3500K ในเวลากลางคืนเพื่อสร้างบรรยากาศที่สมจริง

รายการอุณหภูมิสีที่แนะนำสำหรับสถานการณ์การใช้งานที่แตกต่างกัน

‌สถานการณ์การสมัคร‌	อุณหภูมิสีที่แนะนำ	วิชวลเอฟเฟ็กต์
กล่องไฟโฆษณาเชิงพาณิชย์	6000K–6500K	สดใสและสดชื่น เน้นรายละเอียดของภาพ
ตู้โชว์ร้านอาหาร	2700K–3500K	สีเหลืองอบอุ่น อบอุ่น ช่วยเพิ่มความน่าดึงดูดใจของอาหาร
การแสดงทางการแพทย์/เทคโนโลยี	4000K–5000K	เป็นกลางและเป็นมืออาชีพ สมดุลความจริงจังและความสะดวกสบาย
กล่องไฟตกแต่งบ้าน	3000K–4000K	นุ่มและเป็นธรรมชาติ หลีกเลี่ยงการกระตุ้นด้วยแสงสีน้ำเงิน

โดยสรุป ความแตกต่างของอุณหภูมิสีภายในไลท์บ็อกซ์เดียวกันควรเป็น ≤500K เพื่อหลีกเลี่ยงความล้าของภาพที่เกิดจากการเปลี่ยนแปลงสีแสงอย่างกะทันหัน เมื่อใช้ไลท์บ็อกซ์หลายตัวรวมกัน (เช่น อาร์เรย์ป้ายร้านค้า) แบทช์อุณหภูมิสีจะต้องเป็นหนึ่งเดียว สำหรับข้อมูลเพิ่มเติมเกี่ยวกับความแตกต่างของอุณหภูมิสี โปรดอ่านบล็อก 3000K เทียบกับ 4000K เทียบกับ 5000K กับ 6000K: ความแตกต่างคืออะไร?

อุณหภูมิสีของกล่องไฟควรควบคุมภายใน ±1000K ของอุณหภูมิแสงโดยรอบ ตัวอย่างเช่นถ้าไฟหลักในร้านคือ 4000K ควรเลือกกล่องไฟระหว่าง 3000k ถึง 5000K ในสภาพแวดล้อมที่สะท้อนแสงสูงเช่นผนังกระจกควรลดอุณหภูมิสีให้ต่ำกว่า 4500K เพื่อลดแสงสะท้อน ตัวชี้วัดที่สำคัญอีกประการหนึ่งคือดัชนีการเรนเดอร์สี (RA > 80) โดยเฉพาะอย่างยิ่งสำหรับการแสดงงานศิลปะ เพื่อให้แน่ใจว่าการสร้างสีที่ถูกต้องแม่นยำ หลังจากใช้งานสองปี อุณหภูมิสีอาจเกิน 500K ดังนั้นควรจัดสรรความสว่างสำรอง 10%

หมายเหตุสำคัญ: หลีกเลี่ยงการไล่ตามอุณหภูมิสีสูงอย่างสุ่มสี่สุ่มห้าเพื่อให้ได้ "เอฟเฟกต์สีขาวสว่าง" แสงสีฟ้าที่สูงกว่า 6500K อาจทำให้เกิดความเมื่อยล้าทางสายตาและไม่สอดคล้องกับหลักการด้านสุขภาพภาพของ "มาตรฐานการออกแบบแสงสำหรับอาคาร"

จะกำหนดระยะทางและเอฟเฟกต์ภาพของกล่องไฟข้างที่มีแสงด้านข้างได้อย่างไร?

เพื่อให้ได้แสงที่ปราศจากเงา เราต้องพิจารณาระยะห่างระหว่างกล่องไฟกับการเลือกแหล่งกำเนิดแสง ในฐานะที่เป็นส่วนประกอบสำคัญของกล่องไฟแบบมีไฟด้านข้าง ลักษณะการออกแบบของแถบแสงจะส่งผลกระทบโดยตรงต่อเอฟเฟกต์แสงโดยรวมของกล่องไฟ

เมื่อความยาวของไลท์บ็อกซ์เพิ่มขึ้น ระยะแสงของแหล่งกำเนิดแสงก็เพิ่มขึ้นเช่นกัน สิ่งนี้ต้องการมุมเลนส์ของแถบแสงที่มีขอบสว่างกว่าจึงจะเล็กลง และจำเป็นต้องมีแหล่งกำเนิดแสงที่ทรงพลังกว่าเพื่อครอบคลุมพื้นที่ขอบ เพื่อให้ได้แสงที่ปราศจากเงา นี่เป็นความท้าทายที่สำคัญ มาสำรวจวิธีออกแบบและกำหนดค่าองค์ประกอบเหล่านี้อย่างสมเหตุสมผลเพื่อเอาชนะความท้าทายเหล่านี้และบรรลุผลแสงที่ต้องการ

สำหรับแหล่งกำเนิดแสง เราสามารถเลือกชิป LED กำลังสูงจากแบรนด์ที่มีชื่อเสียงเช่น Cree และ Osram การพิจารณาที่สำคัญอีกประการหนึ่งคือการเลือกเลนส์ที่เหมาะสม ต้องเลือกเลนส์ที่มีแสงด้านข้างตามสถานการณ์การใช้งาน ประสิทธิภาพของแสง พารามิเตอร์ทางเทคนิค และความเข้ากันได้ในการติดตั้ง

เนื่องจากกล่องไฟข้างสว่างต้องการการฉายภาพแบบเบาในระยะทางที่ไกลกว่า โดยทั่วไปแล้ว มุมลำแสง 10-30 องศาจึงถูกเลือก นอกจากนี้ เพื่อให้บรรลุประสิทธิภาพการแสดงผลที่เหมาะสมที่สุด จำเป็นต้องมีการทดสอบในสถานที่เพื่อประเมินความสม่ำเสมอของจุดแสง การเปลี่ยนขอบ และการมีอยู่ของโซนมืด เลนส์ที่มีคุณภาพสูงด้านข้างต้องรับประกันการกระจายแสงอย่างต่อเนื่องหลีกเลี่ยงจุดสว่างตรงกลางหรือการลดทอนขอบ ฟลักซ์การส่องสว่างสูงช่วยเพิ่มความเข้มของแสงในขณะที่ปรับสมดุลความต้องการการป้องกันแสงด้วยอัตราการส่งผ่าน >92% วัสดุ PMMA หรือ PC เกรดออปติคอลควรได้รับการจัดลำดับความสำคัญเพื่อลดการลดทอนแสง

เพื่อให้บรรลุประสิทธิภาพการใช้งานสูงสุด เราได้ทำการทดสอบหลายชิ้นและเลือกเลนส์ที่ตรงตามข้อกำหนดจากตัวอย่างเลนส์ที่หลากหลาย ด้านล่างนี้คือข้อมูลการทดสอบสำหรับเลนส์สามตัวที่ต่างกันในระยะทางที่ต่างกัน—ความยาว PCB 330 มม. โดยใช้ไฟ LED กำลังสูงของ Cree 3535 เพื่อปรับปรุงประสิทธิภาพการส่องสว่าง ได้ใช้วงจรไดรเวอร์การหรี่กระแสคงที่โดยใช้กำลัง 14W และประสิทธิภาพการส่องสว่างที่ 120 lm/w ได้ทำการทดสอบทั้งระยะทางและความสม่ำเสมอ วิธีการทดสอบและข้อมูลมีดังนี้:

ระยะทางและ ฉันความสว่าง ทททเชาว์ ล.สมาชิก

เรื่อง	ประเภทเลนส์	มุมลำแสง	1.0 เมตร (ความอิ่มตัว)	1.5 เมตร (ความอิ่มตัว)	2.0 เมตร (ความอิ่มตัว)	3.0 เมตร (ความอิ่มตัว)
1	เลนส์-G02	20×40°	3650	1600	860	357
2	เลนส์-B1	15×40°	6070	2920	1680	770
3	เลนส์-D06	15×40°	3970	2250	1410	690

ข้อมูลการทดสอบความสม่ำเสมอของเลนส์สำหรับกล่องไฟ 1.5 × 1 เมตร

ประเภทเลนส์	150mm (LX)	300 มม.(LX)	450 มม.(LX)	600mm(LX)	750 มม.(LX)	600mm(LX)	450 มม.(LX)	300 มม.(LX)	150 มม.(LX)	ค่ากลาง(LX)	ในความไม่สม่ำเสมอ
เลนส์-D06	963	796	768	761	792	810	863	882	996	848	76.40%
เลนส์-G02	801	676	655	562	558	560	634	658	760	652	69.70%

จากข้อมูล ค่าความสม่ำเสมอขั้นต่ำสำหรับเลนส์ D06 คือ 761 ลักซ์ และค่าสูงสุดคือ 996 ลักซ์ 761/996 ≈ 0.74 ส่งผลให้ค่าความสม่ำเสมอเท่ากับ 76.4% เป็นไปตามข้อกำหนดมากกว่า 75% สำหรับเลนส์ G02 ค่าต่ำสุดคือ 558 ลักซ์และสูงสุดคือ 801 ลักซ์ 558/801 0.697 ส่งผลให้ค่าความสว่างของความสม่ำเสมอ 69.7% ซึ่งไม่เป็นไปตามข้อกำหนดมาตรฐาน 75% ดังนั้นเลนส์ G02 จึงเหมาะสำหรับกล่องไฟที่มีความยาวไม่เกิน 1 เมตร ในขณะที่เลนส์ D06 ที่มีระยะส่องสว่างกลางเกิน 600 LUX (มีมาตรฐานกล่องไฟอุตสาหกรรม) เหมาะสำหรับกล่องไฟยาวประมาณ 1.5 เมตร เลนส์มีความยาว 3 เท่า เหมาะสำหรับระยะที่ไกลกว่า

แถบไฟส่องสว่างแบบขอบแสงปัจจุบันของเลนส์ D06 เป็นผลิตภัณฑ์ใหม่ที่พัฒนาโดย Signliteled สำหรับไฟด้านข้างโดยเฉพาะ มาในข้อกำหนดการติดตั้งและความยาวที่หลากหลายเพื่อรองรับกล่องไฟที่แตกต่างกัน ภายใต้ข้อกำหนดมาตรฐานเหมาะสำหรับกล่องไฟที่มีความยาว 1 ถึง 2 เมตร

ขณะนี้กำลังดำเนินการทดสอบกล่องไฟและเลนส์เพิ่มเติม เราจะอัปเดตให้คุณทราบทันทีที่เรามีข้อมูลการทดสอบและผลการทดสอบใหม่ คอยติดตาม!

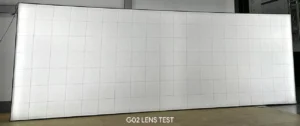

การทดสอบความสม่ำเสมอของเลนส์สำหรับกล่องไฟ 3 × 1 เมตร

ข้อมูลการทดสอบความสม่ำเสมอของเลนส์สำหรับกล่องไฟ 3 × 1 เมตร

ประเภทเลนส์	มุมลำแสง	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	เฉลี่ย (LX)	ความสม่ำเสมอ
เลนส์-YL03	8×10°	1098	876	488	749	1041	850.4	57.40%
เลนส์-YM07	10°	1459	735	313	740	1270	903.4	34.60%
เลนส์-D06	15×40°	1067	758	282	632	939	735.6	38.30%

เงื่อนไขการทดสอบ: เลนส์แต่ละชิ้น 2 ชิ้น 0.3 เมตร แหล่งกำเนิดแสง PCB ห่างกัน 3 เมตร
ผลสอบ: ไม่มีคุณสมบัติ

ข้อมูลการทดสอบความสม่ำเสมอของโมดูลสำหรับกล่องไฟขนาด 3 × 1 เมตร

ประเภทเลนส์	มุมลำแสง	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	เฉลี่ย (LX)	ความสม่ำเสมอ
โมดูล 6.4WX10PCS	15×85 °	975	302	128	300	874	515.8	24.80%
		1137	359	122	368	1117	620.6	19.70%
		948	310	128	338	979	540.6	23.70%

เงื่อนไขการทดสอบ: โมดูลติดตั้งทั้งสองด้านของกล่องไฟโดยมีระยะห่างระหว่างกัน 3 เมตร
ผลการทดสอบ: ไม่มีคุณสมบัติ

ข้อมูลการทดสอบความสม่ำเสมอของเลนส์ YL03 สำหรับกล่องไฟ 3 × 1 เมตร

ประเภทเลนส์	มุมลำแสง	150mm (LX)	750mm (LX)	1500mm (LX)	750mm (LX)	150mm (LX)	เฉลี่ย (LX)	ความสม่ำเสมอ
yyl03	8×10°	1418	896	780	948	1350	1078.4	72.30%
		1530	950	845	993	1450	1153.6	73.20%
		1368	884	754	900	1387	1058.6	71.20%

เงื่อนไขการทดสอบ: แหล่งกำเนิดแสงเลนส์ถูกติดตั้งไว้ที่กล่องไฟทั้งสองด้าน โดยมีระยะห่างระหว่างกัน 3 เมตร
ผลการทดสอบ: ผ่าน.

แนะนำแถบแสงแบบแข็งที่ใช้กันทั่วไปสำหรับกล่องไฟข้างที่มีไฟด้านข้าง

SignLiteled เป็นบริษัทที่เชี่ยวชาญในการผลิต แถบไฟ LED แบบมีไฟด้านข้าง, ทุ่มเทเพื่อให้บริการโซลูชั่นแสงสว่างสำหรับกล่องไฟ แถบไฟ LED แบบแข็งที่พัฒนาขึ้นเป็นพิเศษของบริษัทสำหรับไฟไลท์บ็อกซ์ ซึ่งมีการออกแบบออปติคัลที่ไม่เหมือนใครและข้อได้เปรียบทางวิศวกรรม ได้กลายเป็นโซลูชันแสงไฟที่ต้องการสำหรับการแสดงโฆษณาเชิงพาณิชย์ ผลิตภัณฑ์นี้ใช้โครงสร้างการสะท้อนแสงแบบกระจายเพื่อกำจัดจุดแสงโดยตรง เพื่อให้ได้แสงที่สม่ำเสมอโดยไม่มีพื้นที่สีเข้มหรือเม็ดเล็ก ๆ โดยมีเอฟเฟกต์ภาพเทียบเท่ากับแสงธรรมชาติ

ผลิตภัณฑ์นี้ใช้แหล่งกำเนิดแสง LED ที่มีประสิทธิภาพสูง ลดการใช้พลังงานมากกว่า 30% เมื่อเทียบกับกล่องไฟแบบดั้งเดิม เมื่อรวมกับการออกแบบการกระจายความร้อนของพื้นผิวอลูมิเนียม อายุการใช้งานจะสูงถึง 50,000 ชั่วโมง ซึ่งช่วยลดต้นทุนการบำรุงรักษาได้อย่างมาก

แถบไฟ LED แบบโมดูลาร์ด้านข้างรองรับความยาวที่กำหนดเองได้สูงสุด 1.5 เมตร การติดตั้งต้องติดตั้งเฟรมเท่านั้น และสามารถเปลี่ยนแถบแสงที่ผิดพลาดได้โดยอิสระในระหว่างการบำรุงรักษา ซึ่งช่วยปรับปรุงประสิทธิภาพการก่อสร้างได้อย่างมาก ความหนาของไลท์บ็อกซ์สามารถลดลงได้ถึง 6 ซม. ในขณะที่ยังคงประสิทธิภาพการกันน้ำและกันฝุ่นของ IP65 ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ไม่ว่าจะเพิ่มประสิทธิภาพของแบรนด์หรือเพิ่มประสิทธิภาพพลังงาน แถบแสงจะปรับสมดุลการทำงานและความคุ้มค่าได้อย่างสมบูรณ์แบบ

ข้อมูลจำเพาะของ กล่องไฟขอบไฟ led กันน้ำ แถบแข็ง

แบบอย่าง เลขที่	กะทัด-ม.)	มุมลำแสง	แรงดันไฟเข้า	อำนาจ-ว)	ผลของภาพ-ล./ญ)	ฟลักซ์เรืองแสง -ดาวเรือง)	ความลึกของการติดตั้ง-ซม.)	การรับประกัน
EB265A06W24V	265x26x15.4	15×45°	24VDC	6	120	720	6-15	5 ปี
EB300A06W24V	300x26x15.4	15×45°	24VDC	6	120	720	6-15	5 ปี
EB465A10W24V	465x26x15.4	15×45°	24VDC	10	120	1200	6-20	5 ปี
EB515A10W24V	515x26x15.4	15×45°	24VDC	10	120	1200	6-20	5 ปี
EB633A13W24V	633x26x15.4	15×45°	24VDC	13	120	1560	6-25	5 ปี
EB745A13W24V	745x26x15.4	15×45°	24VDC	13	120	1560	6-25	5 ปี
EB935A20W24V	935x26x15.4	15×45°	24VDC	20	125	2500	6-30	5 ปี
EB965A20W24V	965x26x15.4	15×45°	24VDC	20	125	2500	6-30	5 ปี
EB130A26W24V	1265x26x15.4	15×45°	24VDC	26	130	3380	6-30	5 ปี
EB150A30W24V	1515x26x15.4	15×45°	24VDC	30	130	3900	6-30	5 ปี

ข้างต้นเป็นรายการบางส่วนของผลิตภัณฑ์ของเรา ความยาวที่กำหนดเองสามารถขอได้ สำหรับข้อมูลเพิ่มเติม กรุณาเยี่ยมชมเว็บไซต์ของเราหรือ ติดต่อทีมสนับสนุนด้านเทคนิคของเราและเรายินดีที่จะช่วยเหลือคุณ

ความแตกต่างระหว่างแถบ LED แบบแข็งกระแสคงที่และแรงดันคงที่

แถบ LED แบบขอบคงที่แรงดันคงที่มักจะจับคู่กับแหล่งจ่ายไฟ DC แรงดันต่ำ 24V โดยที่แรงดันไฟฟ้ายังคงคงที่และคงที่ ในขณะที่กระแสจะปรับโดยอัตโนมัติตามอิมพีแดนซ์ของชิป LED ไฟแต่ละกลุ่มมีตัวต้านทานการจำกัดกระแส ตัวอย่างเช่น ในระบบ DC24V แต่ละกลุ่มมักจะประกอบด้วยชิป LED 6-7 ตัวพร้อมติดตั้งตัวต้านทานการจำกัดกระแสไฟเพียงตัวเดียวเพื่อป้องกันกระแสไฟเกิน การออกแบบนี้ช่วยลดความเสี่ยงของความเสียหาย LED ที่เกิดจากกระแสที่เพิ่มขึ้นเนื่องจากความต้านทานลดลงเมื่ออุณหภูมิ LED สูงขึ้น

แถบ LED แรงดันคงที่ มีโครงสร้างที่เรียบง่ายและต้นทุนต่ำ แต่อาศัยตัวต้านทานสำหรับการจำกัดกระแส ซึ่งมีความเสี่ยงสูงที่จะเกิดความล้มเหลวที่อุณหภูมิสูง แหล่งจ่ายไฟ LED ต้องให้แรงดันไฟฟ้าคงที่เนื่องจาก LED มีความไวต่อความผันผวนของแรงดันไฟฟ้า หากแรงดันไฟฟ้าไม่เสถียร อาจทำให้เกิดความสว่างที่ไม่สม่ำเสมอในแถบ LED และทำให้อายุการใช้งานสั้นลง

แถบแข็ง LED แรงดันคงที่มีลักษณะดังต่อไปนี้:

● แรงดันไฟฟ้ามาตรฐาน: แหล่งจ่ายไฟแรงดันคงที่ DC24V ทั่วไปเข้ากันได้สูงกับข้อกำหนดแถบ LED ทำให้ผู้ใช้สามารถซื้อแหล่งจ่ายไฟของแรงดันไฟฟ้าที่เกี่ยวข้องได้โดยตรงโดยไม่ต้องคำนวณที่ซับซ้อน

● การติดตั้งแบบสากล: แหล่งจ่ายไฟแรงดันคงที่ตรงกับแรงดันไฟฟ้าของโคมไฟ ช่วยให้สามารถทำงานได้เมื่อเชื่อมต่อ รองรับการปรับแต่งความยาวและเสนอตัวเลือกการติดตั้งที่ยืดหยุ่น

● ปัญญาปรับตัว: แถบ LED แรงดันคงที่สามารถจับคู่กับเครื่องหรี่ไฟ PWM หรือตัวควบคุมอัจฉริยะเพื่อปรับความสว่างและสีตอบสนองความต้องการของกล่องไฟอัจฉริยะและการใช้งานไฟบ้าน

แถบ LED แบบแข็งแบบคงที่ในปัจจุบัน โดยทั่วไปแล้วจะใช้พลังงานจาก DC 24V ด้วย โดยให้กระแสไฟคงที่พร้อมแรงดันไฟฟ้าที่ปรับแบบไดนามิกตามจำนวนชิป LED บอร์ด LED รวมชิปไดรเวอร์กระแสคงที่ซึ่งควบคุมกระแสไฟขาออกได้อย่างแม่นยำผ่านตัวต้านทานการตรวจจับกระแสไฟเพื่อให้แน่ใจว่ากระแสการทำงานที่เสถียรสำหรับชิป LED แต่ละตัว แม้จะมีความผันผวนของแรงดันไฟฟ้าอินพุตเล็กน้อยที่ ±10% กระแสไฟ LED ยังคงคงที่ ส่งผลให้มีความสว่างคงที่มากขึ้นและอายุการใช้งาน LED ที่ยืดออก

แถบแข็ง LED กระแสคงที่มีคุณสมบัติดังต่อไปนี้:

● ความต้านทานความผันผวนของแรงดันไฟฟ้า: ไดรเวอร์กระแสคงที่จะปรับกระแสไฟขาออกโดยอัตโนมัติ โดยคงกระแสคงที่แม้จะมีความผันผวนของแรงดันไฟฟ้าอินพุต ±10% ป้องกันความสว่างไม่สม่ำเสมอหรือกะพริบที่เกิดจากการเปลี่ยนแปลงของกระแสไฟ LED อย่างกะทันหัน ในทางตรงกันข้าม ด้วยตัวขับแรงดันคงที่ ความผันผวนของแรงดันไฟฟ้า 10% อาจทำให้เกิดความผันผวนของกระแส 30% ซึ่งส่งผลกระทบโดยตรงต่อความสว่างและอายุการใช้งาน

● ปรับอุณหภูมิได้: ชิปประกอบด้วยฟังก์ชันการชดเชยอุณหภูมิเชิงลบ ลดกระแสโดยอัตโนมัติเมื่ออุณหภูมิสูงขึ้น เพื่อป้องกันไฟ LED ร้อนเกินไปและการสลายตัวของแสง โดยมีช่วงอุณหภูมิในการทำงาน -40°C ถึง 125°C

● การป้องกันการลัดวงจรและไฟลัดวงจร: ชิปไดรฟ์กระแสคงที่รวมการป้องกันอุณหภูมิเกินและการป้องกันแรงดันเกิน ภายใต้สภาวะผิดปกติ จะจำกัดกระแสไฟหรือปิดโดยอัตโนมัติเพื่อป้องกันไฟ LED ดับ ในวงจรอนุกรม แม้ว่าไฟ LED เดียวจะลัดวงจร ไฟ LED ที่เหลือก็สามารถทำงานได้ตามปกติ

● แสงผุน้อยที่สุด: ด้วยการควบคุมกระแสอย่างแม่นยำ ช่วยลดการสะสมความร้อนใน LED ระหว่างการทำงานในระยะยาว ทำให้แสงลดลง สิ่งนี้จะช่วยลดผลกระทบของอุณหภูมิที่เพิ่มขึ้นของระบบบนไฟ LED

กระแสไฟคงที่เทียบกับ LED แรงดันคงที่ เข้มงวด ลอก

การเปรียบเทียบประสิทธิภาพลักษณะ	แรงดันไฟฟ้าคงที่ LED เข้มงวด ลอก	กระแสไฟ LED คงที่ เข้มงวด ลอก
‌ความเสถียรของความสว่าง‌	แรงดันไฟฟ้าลดลงอย่างมากในระยะทางไกล ความสว่างที่ไม่สอดคล้องกันที่ปลายทั้งสองข้าง	ไม่มีแรงดันตก ความสว่างสม่ำเสมอในระยะทางไกล
‌ ประสิทธิภาพชีวิต‌	ความล้มเหลวของตัวต้านทานอาจทำให้แสงเสื่อมสภาพได้ อายุการใช้งานประมาณ 20,000 ชั่วโมง	การออกแบบการชดเชยอุณหภูมิติดลบ อายุการใช้งานนานถึง 50,000 ชั่วโมง
ผลกระทบความล้มเหลว	ความล้มเหลวของ LED เดียวไม่ส่งผลต่อ LED อื่น ๆ	ความล้มเหลวของ LED เดียวทำให้แถบทั้งหมดดับลง
ประสิทธิภาพการใช้พลังงาน	ประสิทธิภาพการแปลงประมาณ 80-85% การสูญเสียความร้อนของตัวต้านทานอย่างมีนัยสำคัญ	ประสิทธิภาพปัจจุบันคงที่ >90%
มูลค่า	โครงสร้างเรียบง่ายต้นทุนต่ำ	โครงสร้างที่ซับซ้อนราคาประมาณ 10%-15% สูงกว่าแรงดันไฟฟ้าคงที่

แถบแข็ง LED แบบขอบที่มีขอบไฟควรใช้กระแสไฟคงที่หรือแรงดันคงที่หรือไม่?

แถบแข็งกระแสคงที่มีข้อได้เปรียบทางเทคนิคที่สำคัญเหนือโซลูชันไดรฟ์แรงดันคงที่แบบดั้งเดิม โดยหลักแล้วในแง่ของความเสถียรของความสว่าง อายุการใช้งานที่ยาวนานขึ้น และประสิทธิภาพการใช้พลังงานสูง แถบแข็งกระแสคงที่มักใช้การหรี่แสง PWM ในขณะที่แถบแข็งของแรงดันไฟฟ้าคงที่ให้ความเข้ากันได้ในการหรี่แสงที่แข็งแกร่ง ซึ่งรองรับ PWM, 0-10V และ Triac Dimming

แถบแข็ง LED แรงดันคงที่เหมาะสำหรับกล่องไฟขนาดเล็กที่มีระยะทางน้อยกว่า 1 เมตรเนื่องจากแรงดันไฟฟ้าลดลงในระยะทางสั้น ๆ และมีประสิทธิภาพมากกว่าทำให้เหมาะสำหรับกล่องไฟตกแต่งที่มีงบประมาณจำกัด ไดรฟ์กระแสคงที่ไม่มีปัญหาเรื่องแรงดันตก มั่นใจได้ถึงความสม่ำเสมอในแสงด้านข้างทางไกล และหลีกเลี่ยงบริเวณที่มืดที่ขอบกล่องไฟ ทำให้เหมาะสำหรับกล่องไฟขนาดใหญ่ที่มีระยะทางมากกว่า 2 เมตร

แถบแข็ง LED แบบมีไฟด้านข้างมักจะเป็นการติดตั้งแบบคงที่โดยให้ความสำคัญกับความมั่นคงในระยะยาว โซลูชันปัจจุบันคงที่มีข้อได้เปรียบที่สำคัญในด้านความสม่ำเสมอของความสว่างและอายุการใช้งาน สำหรับการติดตั้งเพิ่มเติมที่ยืดหยุ่นต้นทุนต่ำสามารถเลือกตัวขับแรงดันคงที่ได้ แต่ต้องเสริมการป้องกันวงจร ตัวเลือกสุดท้ายควรมีความสมดุลตามงบประมาณ ความซับซ้อนในการติดตั้ง และข้อกำหนดด้านประสิทธิภาพของแสง

สรุป

Signlited มีความเชี่ยวชาญในการผลิตไฟแถบ LED และหลอดป้าย LED เป็นเวลาหลายปี หลอด LED ของเราและแถบไฟ LED แบบกำหนดเองสำหรับกล่องไฟมีหลายประเภท เข้ากันได้กับข้อกำหนดต่างๆ ของกล่องไฟ ไม่ว่าคุณจะอัพเกรดระบบป้ายที่มีอยู่หรือพัฒนาการติดตั้งใหม่ SignLiteled สามารถให้ประสิทธิภาพสูงที่เชื่อถือได้และมีประสิทธิภาพสูง โซลูชั่นไฟ LED กล่องไฟ ปรับให้เข้ากับความต้องการของคุณ
