Guida all'alimentazione all'aperto per insegne al neon per progetti commerciali

Nel settore della segnaletica commerciale, il neon a LED elegante e continuamente illuminato è diventato una scelta standard per le vetrine, i locali di ospitalità e le facciate degli edifici. Molte installazioni al neon a LED per esterni commerciali non funzionano a causa della stessa striscia al neon, ma perché l'alimentazione è sottodimensionata, protetta in modo errato o installata in modo errato.

Mentre gli appaltatori spesso investono pesantemente in neon a LED in silicone premium, l'alimentatore viene trattato spesso come un componente secondario, anche se alla fine determina la stabilità, l'efficienza e la durata del sistema. Un alimentatore a LED mal selezionato può causare sfarfallio, spostamento del colore, guasti prematuri e persino rischi per la sicurezza, che erodono tutti la fiducia del cliente e si traducono in costose rilavorazioni.

Questa guida è scritta specificamente per i project manager, gli ingegneri che dettaglia e gli installatori di segnaletica, aiutandoli a ottenere i dettagli tecnici giusti la prima volta. Esploreremo il ruolo critico dei driver, le differenze pratiche tra IP67 e le valutazioni interne, il reale impatto della caduta di tensione, i limiti della distanza di trasmissione del cavo, un confronto diretto tra Meanwell e alimentatori generici e tecniche di cablaggio professionale.

Alla fine di questo articolo, saprai come effettuare la selezione corretta per l'insegna al neon di livello commerciale alimentatori, proteggendo sia la tua segnaletica che la tua reputazione nel settore.

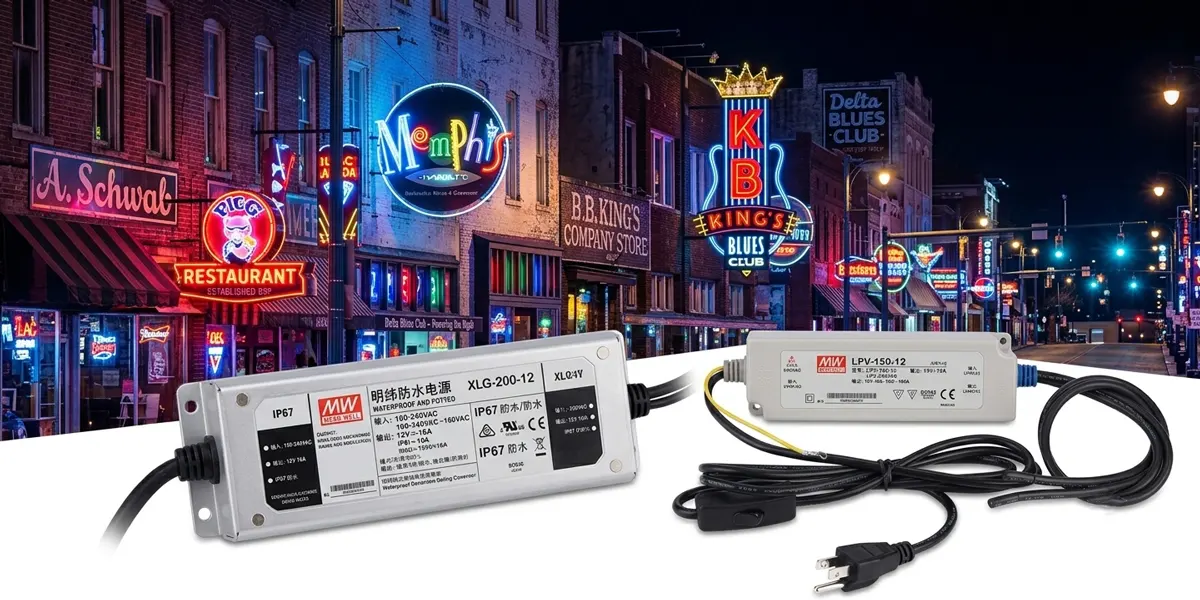

Perché alimentazionesono fondamentali per le insegne al neon all'aperto

Ogni installazione di insegne a LED al neon richiede un alimentatore a LED, spesso chiamato driver LED, o nel tradizionale settore al neon, un trasformatore a LED per insegne al neon da esterno. Ma a differenza dei vecchi trasformatori magnetici che hanno guidato il neon di vetro a migliaia di volt, il neon LED di oggi opera a corrente continua a bassa tensione, tipicamente 12V o 24V. Il compito del driver LED è quello di convertire l'elettricità di rete CA in un'uscita DC stabile e regolata con precisione che corrisponda ai requisiti di tensione e corrente esatti della striscia al neon in silicone.

Un driver di qualità fa molto di più che semplicemente fare il segno "Light Up". deve:

• Mantenere la tensione costante in condizioni di carico e temperatura variabili.
• Filtra l'increspatura dell'AC: l'ondulazione provoca uno sfarfallio impercettibile ad occhio nudo, portando a un'affaticamento visivo e a influenzare la fotografia della fotocamera.
• Fornire protezione contro sovratensioni, cortocircuiti e surriscaldamento.
• Massimizza la durata dei fosfori a LED, mantenendo la temperatura del colore e la consistenza della luminosità.

Quando un alimentatore a LED fallisce, spesso porta con sé la striscia al neon protetta. La sostituzione contemporaneamente di entrambi i componenti su un cartello di facciata sigillata può costare dieci volte il prezzo del solo conducente. Per i progetti commerciali in cui i tempi di inattività della segnaletica significano perdere le entrate, il driver LED non è un consumabile: è un investimento nell'affidabilità del sistema a lungo termine.

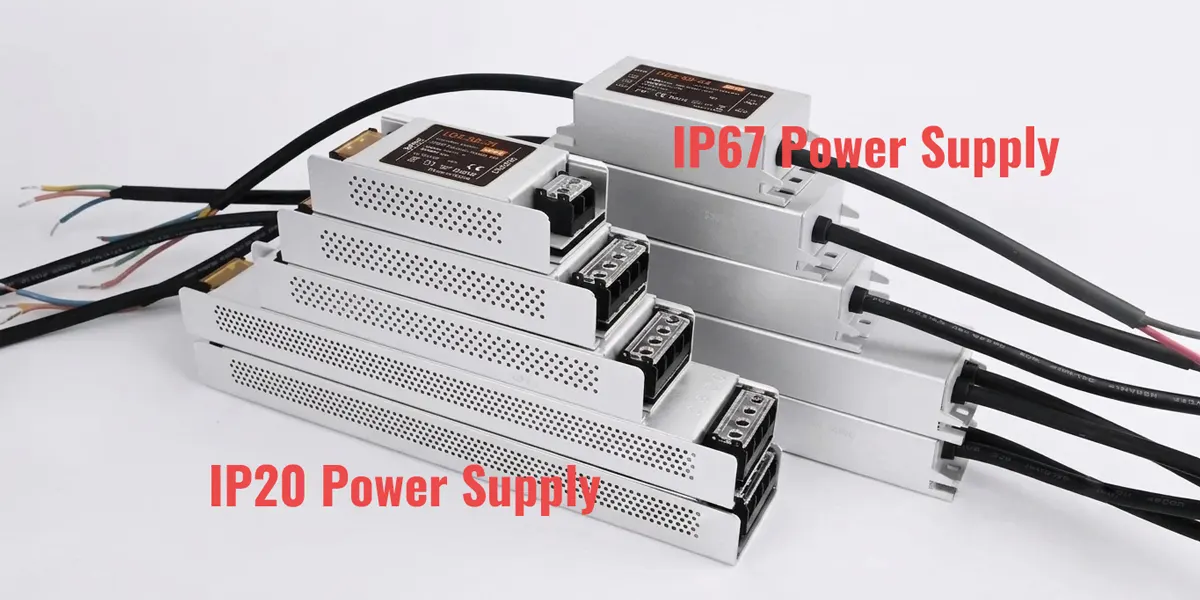

Alimentatori IP67 vs interni: comprensione della protezione ambientale

L'errore di selezione più grave nei progetti al neon all'aperto è l'utilizzo di un alimentatore valutato solo per gli ambienti interni. Il codice IP (Ingress Protection) definisce la protezione di un alloggiamento contro polvere e umidità. Per le applicazioni di alimentazione all'aperto con insegne al neon, questa valutazione è un requisito difficile non negoziabile.

Un alimentatore a LED IP67 blocca completamente l'ingresso di polvere e può resistere all'immersione a breve termine in acqua. Ciò significa che piogge intense, neve che si scioglie e lavaggio ad alta pressione non danneggeranno la sua elettronica interna. Una delle domande più comuni degli appaltatori e degli ingegneri di progetto è: un alimentatore IP65 può funzionare se posizionato in un recinto sigillato? Anche se questo può teoricamente funzionare, la condensa e il ciclo della temperatura spesso causano il "respirare" che il recinto "respira", aspirando gradualmente l'umidità all'interno. Un alimentatore LED con grado di protezione IP67 mantiene l'integrità impermeabile anche di fronte alla condensa. Per i progetti commerciali mission-critical, l'approccio più sicuro è selezionare l'IP67 dall'inizio piuttosto che correre rischi.

Quando si acquistano componenti per trasformatori al neon per esterni, si noti che il termine moderno del settore è "alimentatore LED a tensione costante IP67". Tuttavia, i clienti che hanno familiarità con il neon tradizionale spesso confondono il termine "trasformatore". In SignLiteled, i nostri kit neon per esterni in silicone sono dotati di alimentatori IP67 che soddisfano i requisiti UL e CE, garantendo nessuna ambiguità nei processi di autorizzazione e ispezione.

Caduta di tensione: il killer del segno silenzioso

La caduta di tensione si riferisce all'attenuazione della tensione mentre la corrente viaggia lungo un conduttore. Nei sistemi DC a bassa tensione, questo effetto è significativo e spesso sottovalutato. Un alimentatore può emettere un perfetto 24 V ai suoi terminali, ma dopo aver viaggiato attraverso un cavo sottodimensionato per 50 piedi, la striscia al neon può ricevere solo 20 V. Il risultato è inconfondibile: l'estremità più lontana del segno si oscura, la luce bianca si sposta verso il giallo e alcune aree potrebbero diventare completamente scure.

Secondo la legge di Ohm, la caduta di tensione è uguale alla corrente moltiplicata per la resistenza. Più lungo è il cavo, maggiore è la resistenza. Questo effetto è particolarmente significativo nei sistemi a 12V perché, per la stessa potenza, la corrente è circa il doppio di un sistema a 24V. Poiché la caduta di tensione è direttamente correlata alla corrente, un sistema a 24 V trasporta una corrente inferiore, con conseguente caduta di tensione significativamente inferiore e consente un funzionamento molto più lungo del cavo nelle stesse condizioni di installazione. Questo è uno dei motivi principali per cui la maggior parte dei progetti di neon all'aperto commerciali sono progettati attorno a sistemi a 24 V.

Effetti visivi di caduta di tensione su strisce al neon a lunga distanza:

• primi piedi: Luminosità completa, colore corretto.
• Sezione centrale: leggero oscuramento, il bianco caldo diventa lattiginoso.
• estremità: attenuazione di luminosità significativa, le strisce luminose bianche possono mostrare toni rosati (i chip LED blu non si illuminano correttamente).
• per segnaletica premium: Gli ingegneri dovrebbero mantenere la caduta di tensione lato CC entro 3%. Per i segni di facciata critica di marca ad alto significato, il limite superiore raccomandato è 1%.

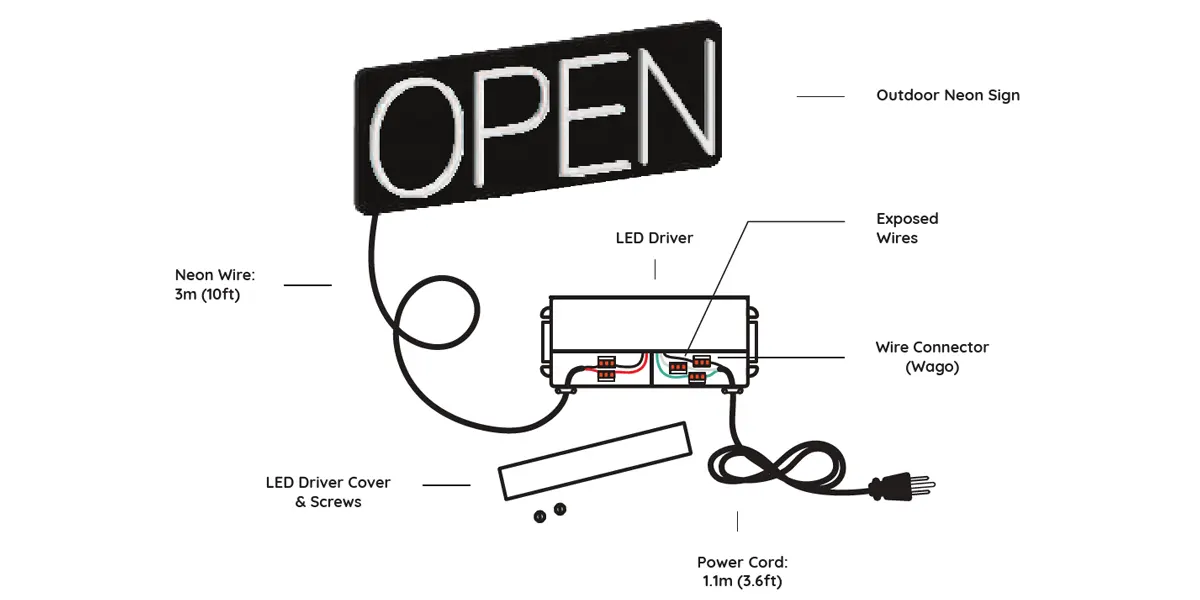

Distanza cavo e selezione calibro filo

La scelta del calibro di filo corretto tra l'alimentatore IP67 e la insegna al neon è il passo più pratico per prevenire la caduta di tensione. La tabella seguente fornisce lunghezze massime conservative del cavo per un loop DC 24 V a una caduta di tensione di 5% (accettabile per la segnaletica commerciale generale). Per applicazioni critiche, ridurre la distanza di 40% per ottenere una caduta di tensione di 3%.

massimo ONE-Wvoto favorevole Ccapace Distanza (piedi) a 24V DC e 5% Vtensione Dslancio

Quando le distanze di trasmissione devono superare queste lunghezze, considerare le seguenti soluzioni:

• Riposizionare l'alimentatore più vicino al segno ed estendere il cavo di alimentazione CA (a brevi distanze per i progetti commerciali, la caduta di tensione CA è trascurabile).
• Utilizzare più alimentatori più piccoli distribuiti lungo il percorso del segno.
• Per distanze ultra lunghe, utilizzare un cavo da 10 AWG o più spesso.

Durante la fase di progettazione, posizionare sempre l'alimentatore al neon il più vicino possibile al segno. Ciò riduce contemporaneamente i costi del materiale e le perdite elettriche. Per le installazioni di facciate, SignLiteled in genere consiglia di installare la scatola di giunzione dell'alimentatore dietro un pilastro o in una vicina sala attrezzature, quindi passare attraverso il muro con DC più corto e di grande portata al cartello.

La lunghezza effettiva del cavo ammissibile dipende dal materiale del conduttore, dalla temperatura ambiente, dal metodo di installazione e dalla caduta di tensione massima accettabile per l'applicazione specifica. Verificare sempre i calcoli in base alle specifiche del produttore del cavo e ai codici elettrici applicabili.

Meanwell vs alimentatori generici: perché il marchio è importante

Il mercato degli alimentatori è inondato di unità a basso costo e senza marchio che rivendicano le valutazioni IP67 e l'alta efficienza. In superficie, sembrano economici. Ma sotto il carico nel mondo reale e la prova del tempo, il divario è netto.

Gli alimentatori LED Meanwell IP67 utilizzano componenti di alta qualità, la correzione del fattore di potenza attivo (PFC) e il loro rinomato design termico di invasatura dissipa davvero il calore attraverso l'alloggiamento. Gli alimentatori generici a basso costo possono utilizzare componenti elettronici di qualità inferiore, protezione del circuito semplificata e gestione termica meno efficace. Nel tempo, queste compromissioni di progettazione possono aumentare il rischio di produzione instabile, guasti prematuri o riduzione dell'affidabilità a lungo termine, in particolare negli ambienti esterni impegnativi.

Nei progetti commerciali, il costo reale di un guasto del conducente è raramente il costo di sostituzione del conducente stesso. La manodopera, il noleggio delle apparecchiature, l'interruzione del servizio e la manutenzione di emergenza spesso superano di gran lunga i risparmi iniziali ottenuti selezionando un'alimentazione a basso costo. In SignLiteled, tutti i nostri kit da esterno sono dotati di alimentazione Meanwell IP67. Visita il nostro Striscia LED al neon Per visualizzare i kit pre-attrezzati con potenza di Meanwell originale, abbinata con precisione alla lunghezza e alla tensione.

Suggerimenti per il cablaggio commerciale e best practice per l'

Anche il miglior driver e striscia al neon si guasterà se il cablaggio non segue gli standard elettrici commerciali. Ecco i nostri requisiti difficili per le installazioni di insegne di facciata:

a) Seguire la regola di carico 80%

Il carico continuo di un alimentatore non deve mai superare 80% della sua potenza nominale. Operando al di sotto di 80% della capacità nominale, il conducente consente inoltre di resistere meglio a temperature ambiente elevate, sovraccarichi temporanei e invecchiamento dei componenti a lungo termine, con conseguente miglioramento dell'affidabilità complessiva.  Un alimentatore da 150 W può trasportare al massimo 120 W di striscia al neon. Questo margine prolunga la vita del conducente, riduce il calore e lascia il tampone termico per le calde giornate estive.

b) Utilizzare conduit a tenuta stagna e scatole di giunzione impermeabili

Tutti i collegamenti CA devono essere incapsulati in scatole di giunzione classificate NEMA con raccordi per conduit a tenuta stagna. I circuiti per i segni esterni devono essere dotati di interruttori di circuito di guasto a terra (GFCI) secondo il codice elettrico nazionale (NEC) e gli equivalenti internazionali.

c) Implementare la protezione da sovratensioni

Le minacce derivano non solo dai fulmini, ma anche dai transitori di commutazione a griglia che possono distruggere gli alimentatori a LED. Installare i dispositivi di protezione contro le sovratensioni di tipo 2 sul pannello di distribuzione dei segni. Nelle aree costiere o soggette a temporali, aggiungi una protezione contro le sovratensioni indipendenti su ciascun conducente.

d) polarità e terminazione

Le strisce al neon a LED sono sensibili alla polarità. La polarità invertita in genere non danneggia le strisce di qualità ma le farà sì che non si accendi. Utilizzare connettori senza saldatura con grado di protezione IP67 o per installazioni permanenti, saldatura di stagno e sigillare con tubi termoretraibili rivestiti di adesivo. I dadi a spirale sono severamente vietati nelle applicazioni esterne.

e) dissipazione del calore

Gli alimentatori LED IP67 sono progettati per dissipare il calore attraverso il loro alloggiamento in metallo o resina nell'ambiente circostante. Una corretta ventilazione, anche in recinti sigillati, è essenziale.

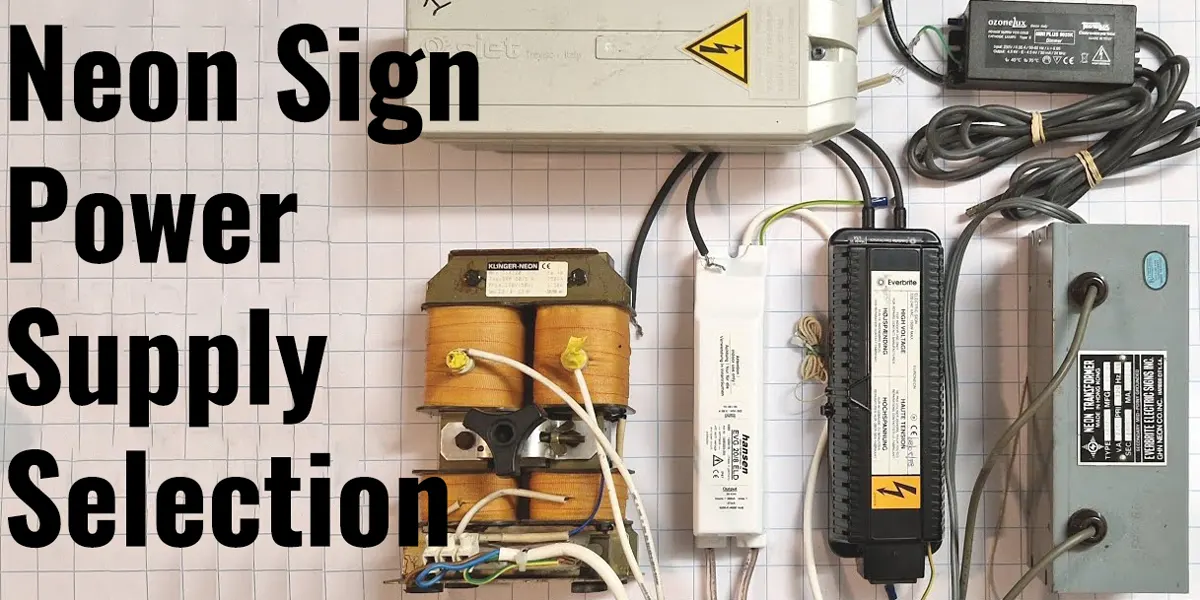

Come selezionare e abbinare correttamente un alimentatore

La selezione del giusto alimentatore comporta un approccio sistematico:

1. calcolare il carico totale. Esempio: striscia di 40 piedi a 5 W per piede = 200 W.

2. Determinare la tensione del sistema. Per la maggior parte delle applicazioni commerciali, 24V è preferito a 12V per ridurre la corrente e la caduta di tensione.

3. Aggiungi margine 20%. 200W × 1.2 = 240W, la capacità minima del driver.

4. Selezionare un driver a tensione costante a 24 V con una potenza nominale non inferiore a 240 W. In questo caso, il Meanwell HLG-240H-24A è un abbinamento perfetto.

5. Verificare la corrente: 240W / 24V = 10A Assicurarsi che i cavi e i connettori selezionati siano classificati per almeno 10 A con margine di sicurezza.

6. Per i segni di grandi dimensioni, considera di dividere il carico su due o più driver più piccoli piuttosto che utilizzare una singola unità gigante. Ciò riduce il rischio di guasto singolo, riduce al minimo le lunghe corse CC ad alta corrente e consente l'attenuazione della zona più fine quando necessario.

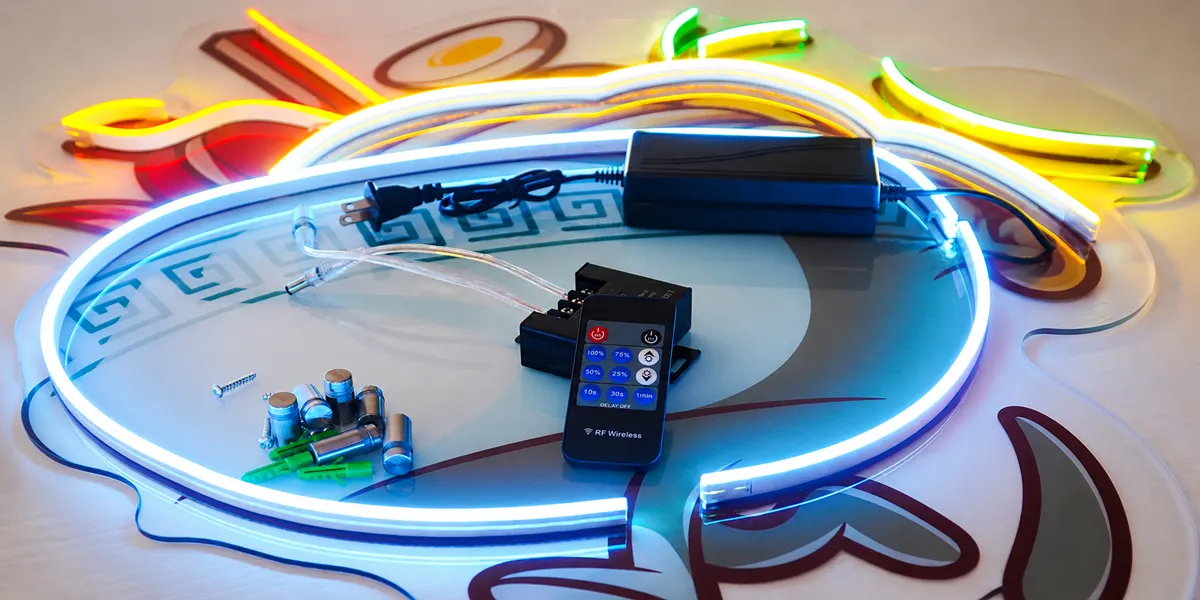

Integrazione di controlli intelligenti e dimmerazione

I progetti di insegne commerciali richiedono sempre più capacità di regolazione per la regolazione della luminosità giorno-notte o sequenze dinamiche di facciata. Non tutti gli alimentatori a LED IP67 supportano l'attenuazione e, anche quando lo fanno, il metodo di controllo deve corrispondere all'infrastruttura del sito.

0-10 V dimmer: Il protocollo analogico più comune nell'illuminazione commerciale. Una coppia di linee di controllo a bassa tensione va dal dimmer o dal sistema di automazione degli edifici al driver. I driver Meanwell “B” tipo “B” (ad es. HLG-240H-24B) accettano segnali 0-10V.

Dimmerazione PWM: Utilizzato per un controllo digitale preciso, spesso abbinato a decoder DMX. Richiede un driver con capacità di input PWM.

Dalì: un protocollo di indirizzamento digitale comune nei progetti commerciali europei, con driver dedicati compatibili DALI disponibili.

Quando è necessario dimmerare, determinare in anticipo l'interfaccia di dimmerazione del driver. La capacità di regolazione del retrofitting dopo l'installazione aumenta significativamente i costi. SignLiteled offre soluzioni di alimentazione per esterni dimmerabili all'aperto e può pre-integrare gli alimentatori Meanwell secondo i tuoi standard di controllo.

Conclusione

La segnaletica commerciale all'aperto al neon è un investimento a lungo termine progettato per mostrare la qualità del marchio 24 ore su 24. Il suo alimentatore deve sopportare pioggia, alte temperature e rumore elettrico, fornendo continuamente una tensione continua pura e stabile. I principi fondamentali sono chiari:

• Qualsiasi scenario di esposizione all'aperto richiede un vero alimentatore LED IP67, non un'unità interna inserita in un contenitore temporaneo.
• Quando si progettano le installazioni di alimentazione con insegne al neon, ridurre al minimo la lunghezza del cavo CC per ridurre la caduta di tensione.
• I segni ad ampio raggio di livello commerciale dovrebbero utilizzare sistemi a 24 V per ridurre la corrente e mantenere la luminosità uniforme.
• Investi in driver certificati Meanwell o equivalenti per garantire prestazioni, sicurezza e prestazioni del ciclo di vita.
• Seguire gli standard di cablaggio commerciale, osservare rigorosamente la regola di carico 80% e proteggere il sistema da danni da sovratensione.

In SignLiteled, consideriamo ogni progetto una sfida ingegneristica, non solo una vendita di prodotti. Sia che tu abbia bisogno di strisce al neon standard o di una soluzione per facciate completamente personalizzata con alimentazione e controlli integrati, il nostro team fornisce documentazione tecnica completa, schemi elettrici e supporto remoto per il tuo team di installazione.

ciascuno Insegna al neon all'aperto Il progetto ha requisiti elettrici unici. La selezione del corretto alimentatore, dimensione del cavo, metodo di protezione e layout del cablaggio in fase di progettazione può migliorare significativamente l'affidabilità del sistema riducendo al contempo i futuri costi di manutenzione. Se hai bisogno di assistenza con il dimensionamento dell'alimentatore a LED, i calcoli di caduta di tensione o la progettazione completa di insegne al neon per esterni, il nostro team di ingegneri è disponibile per fornire raccomandazioni tecniche su misura per il tuo progetto.
