建築ファサード照明ガイド: 技術、器具、光学および制御システム

建築的ファサード照明とは、機能的な可視性と建築表現の両方で建物の外観を照らすために使用される照明システムの戦略的設計と適用を指します。 アイデンティティの構築、夜間の認識の強化、都市環境での建築の体験方法を形作る上で重要な役割を果たします。

シンプルな外観照明とは異なり、ファサード照明は、照明技術、光学制御、器具選択、および制御システムを統合する学際的な設計プロセスです。 最終的な結果は、照明器具だけでなく、建築面全体で光がどのように形成され、分布され、制御されるかによっても決定されます。

このガイドは、ファサード照明デザインを概念的および実用的な観点から理解するための構造化されたフレームワークを提供します。 実際の建築プロジェクトで使用される主要な照明技術、光学的原理、器具の選択方法、および制御戦略について説明します。

製品や効果に焦点を当てるのではなく、読者が設計意図から技術的実行まで、完全なファサード照明システムをどのように計画および評価するかを理解するのに役立ちます。

主な重点分野

このガイドでは、ファサード照明設計の次の重要な側面について説明し、光学原理から制御戦略を制御するためのシステムレベルの完全な理解を形成します。

• 照明技術（壁の洗浄、放牧、アクセント照明）
• フィクスチャの種類とアプリケーションのシナリオ
• ファサードの均一性のためのビーム角度の最適化
• アンチ -グレア設計と光封じ込め戦略
• 建築状況の色温度計画
• DMX ベースの動的照明制御システム

ファサード照明とは

ファサード照明 建物の外面を照らして視認性を高め、構造的特徴を強調し、夜間の建築設計を表現するために使用される建築照明技術を指します。

一般的な照明とは異なり、ファサード照明は機能的であるだけでなく、美的で体験的でもあります。 建物を都市環境内の視覚的ランドマークに変換するために広く使用されています。

ファサード照明システムは、通常、複数の照明戦略を組み合わせて、バランスの取れた結果を達成します。 これらには、均一な照明のための壁洗浄、テクスチャの強化のための放牧、建築の詳細を強調するためのアクセント照明が含まれます。

ファサード照明のコア特性

• 建築のアイデンティティと夜間の可視性を向上
• 機能的な照明と美的デザインを組み合わせた
• 建築形状、材料、および表面を操作する
• ビーム角、強度、均一性を慎重に制御する必要があります
• DMX などの最新のアプリケーション向けの動的制御システムと統合されることがよくあります。

ファサード設計における照明方法

ファサード照明は、通常、いくつかのコア照明方法によって実現され、それぞれが建築照明の際立った視覚機能を提供します。

• 壁洗浄 – 大きなファサード サーフェス全体で均一な照明を提供します。
• 壁の放牧 – 指向性光により、表面の質感と素材の深さを高めます。
• アクセント ライティング – 柱や入り口などの特定の建築要素を強調表示します。
• アウトライン照明 – 線形照明システムを使用して建物のシルエットを定義します。

これらの方法は、実際のプロジェクトで組み合わせて、単独で使用するのではなく、バランスの取れた照明効果を生み出すことがよくあります。

ファサード設計における照明技術

ファサード照明技術とは、建築面の光の形を整え、分散し、制御するために使用される実用的な方法を指します。 これらのテクニックは、建物が夜間にどのように視覚的に認識され、深さ、テクスチャー、および全体的な建築表現に影響を与えるかを決定します。

各照明技術は、視覚的および機能的な目的を明確に果たします。ほとんどの建築プロジェクトでは、複数の技術を組み合わせて、バランスの取れた照明構成を実現します。

1. 壁の洗浄

この手法は、視覚的な統一性と建築上の明瞭性が必要な商業ビル、ホテル、および公共建築に広く適用されています。

壁の洗浄 大きな垂直面全体で均一な照明を提供する照明技術です。 建物の表面のテクスチャではなく、建物の全体的な形を強調するクリーンで連続的な照明効果を作成するために一般的に使用されます。

2. 壁の放牧

壁放牧 壁の表面に近づけて、影やコントラストを通してテクスチャ、素材、構造の細部を強調する技術です。

これは、表面のディテールが建築表現の重要な部分である石、レンガ、またはテクスチャード加工されたファサードに特に効果的です。

3.アクセント照明

アクセント照明は、柱、入口、フレーム、装飾的な特徴などの特定の建築要素を強調するために使用されます。 重要なデザイン要素に注意を向けることで、視覚的な階層を作成するのに役立ちます。

この手法は、フラットな照明効果を避け、視覚的なコントラストをもたらすために、壁の洗浄と組み合わせて使用されることがよくあります。

4. アウトライン照明

アウトライン照明は、線形または柔軟な照明システムを使用して建物のシルエットを定義します。 建築幾何学を強調し、夜間のアイデンティティを作り出すためによく使用されます。

視覚認識が重要な近代建築やランドマークの建物に特に効果的です。

5. 組み合わせ戦略

実際のファサード照明プロジェクトでは、これらの手法が単独で使用されることはほとんどありません。 代わりに、デザイナーは複数の方法を組み合わせて、均一性、コントラスト、およびアーキテクチャの重点をバランスさせるレイヤード ライティング効果を実現します。

これらの照明技術を効果的に実装するには、フィクスチャの種類と光学システムを適切に選択する必要があります。 次のセクションでは、さまざまな建築アプリケーションのためにさまざまなファサード照明器具がどのように構成され、選択されているかについて説明します。

ファサード照明器具の種類とアプリケーション

ファサード照明器具は、建築照明設計における機能的役割に基づいて分類できます。 各フィクスチャ タイプは、特定の照明効果に対応し、視覚的な要件と設置条件の両方に応じて選択されます。

LED 壁洗浄システム

滑らかな明るさと建築上の明瞭さが必要な大面積の均一照明に使用されます。

フレキシブル ウォール ウォッシャー システム

剛性固定具が均一な配光を維持できない、曲面または不規則な表面向けに設計されています。

リニア ファサード照明システム

アーキテクチャのエッジ、アウトライン、および構造のジオメトリを定義するために使用されます。

ピクセルと DMX ダイナミック システム

メディアのファサード、アニメーション、色を変える建築照明効果に使用されます。

フィクスチャの選択は、製品タイプのみに基づくのではなく、意図した照明効果とアーキテクチャのコンテキストに常に合わせる必要があります。 このアプローチは、ホテルのファサード照明プロジェクトなど、実際のプロジェクトにうまく適用されています。 DMX512 RGBW システム.

ファサード照明におけるビーム角度と光学制御

ファサード照明の光学制御とは何ですか?

光学制御とは、照明器具を出た後に光が導く、形を整え、分散される方法を指します。

ファサード照明では、光学制御によって、光が着陸する場所、広がり、視覚的な快適さやまぶしさを生み出すかどうかなど、建築面とどのように相互作用するかが決まります。

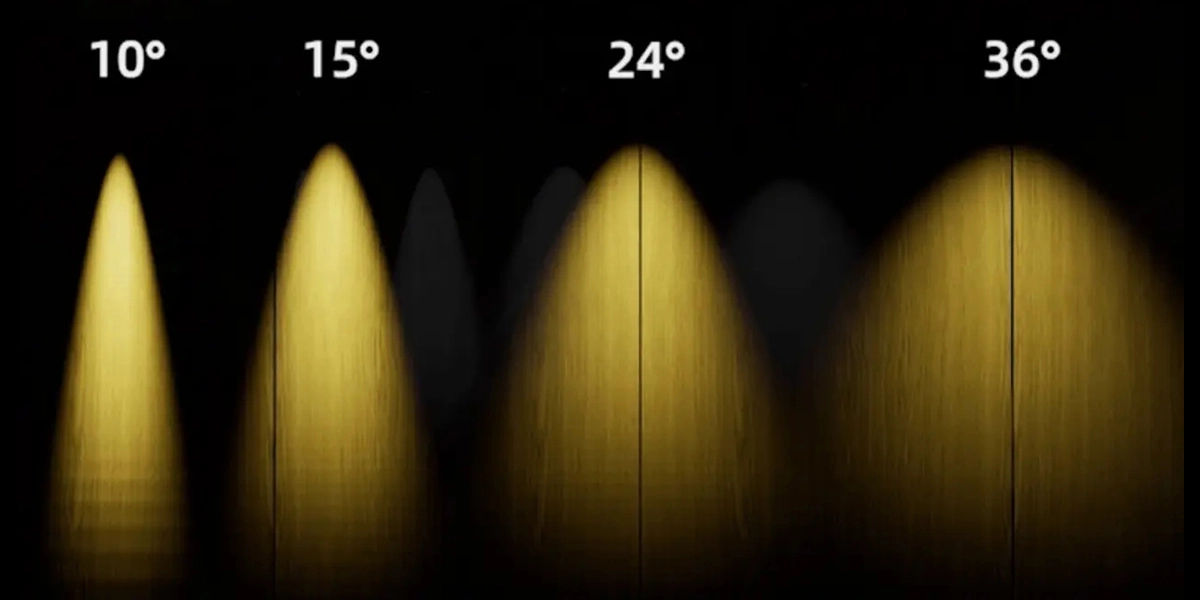

ビーム角度は、フィクスチャから光がどのように分布しているかを示し、ファサード照明アプリケーションでの狭いビームと広いビームの広がりの関係を示します。

コア光学パラメータとしてのビーム角

ビーム角は、光学制御の最も重要な要素の 1 つです。 これは、光ビームが固定具から出るときに、光線がどの程度集中または広がっているかを定義します。

ビーム角範囲	軽い振る舞	視覚的な結果
10°–15°	高濃度ビーム	スポットライト効果が強く、細部にまでこだわった
20°～30°	制御された配布	バランスの取れたアクセント照明
30°～60°	ミディアムスプ	壁の洗浄と均一なカバー
60°+	広い分散	大きな表面での柔らかな照明

ビーム角度の変化

ビーム角の選択によって、同じファサードがまったく異なるように見える場合があります。

• 狭いビーム角度は、構造、テクスチャ、深さを強調します。
• 広いビーム角度は、コントラストを下げて、滑らかで均一な表面を作り出します。

ビーム角は、光学制御の一部にすぎません

ファサード照明での光学性能は、ビーム角度だけでは決まりません。 他の光学的および物理的要因も、最終的な照明結果に影響を与えます。

光学素子	機能
レンズ	ビーム分布の形状と精緻化
反射板	光出力をリダイレクトして展開します
シールド	まぶしさを減らし、視認性を制御します
フィクスチャの位置	視野角と快適さを定義します

ビーム角度は光の広がりを定義しますが、光学制御によって光の認識方法を定義します。

プロフェッショナルなファサード照明デザインでは、バランスの取れた建築表現と視覚的な快適さを実現するために、両方を一緒に検討する必要があります。

同じファサードが異なる光の下で異なるように見える理由

日没後はファサードは変わりませんが、その視覚的な特徴はしばしば変化します。

その理由は、建物に照射される光量だけでなく、その光の色特性も考慮します。

光は、物質の認識に影響を与える

建築材料が異なれば、人工照明に対しても異なる反応が得られます。

自然石は、暖かい白色の照明の下ではより暖かく豊かに見えることがよくありますが、通常、ガラスと金属の表面は、中立または冷たい白色光の下ではよりきれいで現代的に見えます。

ファサード素材	暖かい光の下での視覚効果	ニュートラル/クールライトの下での視覚効果
天然石	温かく、エレガントで、歴史	明確で構造化された
レンガ	快適で伝統的な	よりシャープなテクスチャー
コンクリート	柔らかな外観	より強力な建築ライン
グラス	反射の減少	さわやかでモダン
金属パネル	もっとミュート	より反射的で技術的

色温度はデザイン言語です

色温度は技術仕様としてよく議論されますが、ファサード照明では、デザイン言語のように機能します。

温かみのある照明スキームはホスピタリティと遺産を伝える場合がありますが、よりクールなスキームは、正確さ、テクノロジー、または現代的な建築を強調する場合があります。

普遍的な「最高」の色温度はありません

ファサード照明で最もよくある誤解の 1 つは、特定の色温度が他の温度よりも普遍的に優れているというものです。

実際には、成功するプロジェクトは、建物が伝えようとしている建築物語から始まり、そのストーリーをサポートする照明パレットを選択します。

かどうかを尋ねる代わりに 3000k または 4000k より良い質問は、「暗くなってからこの建物をどのように認識すべきか?」です。

多くの場合、答えによって、最も適切な色温度戦略が決まります。

ファサード照明設計でよくある間違い

ファサード照明は暗くなってから建物を変えることができますが、フィクスチャを追加したり、明るさだけを増やしたりするだけでは、結果が得られることはほとんどありません。

多くの残念なプロジェクトは、同じ根本的な問題を共有しています。明確な視覚的戦略が確立される前に、照明の決定が行われます。

ミス #1: 設計目的ではなく、フィクスチャに焦点を当てる

よくある間違いは、ファサードが何を伝えるべきかを定義する前に製品を選択することです。

建物はエレガント、アイコニック、モダン、歓迎、またはダイナミックに見えるべきですか? 目的が異なれば、照明アプローチも必要です。

明確な設計目的がなければ、プレミアム ライティング製品でさえ平均的な結果をもたらす可能性があります。

間違い #2: すべてを照らそうとする

すべての建築要素が平等に注意を払う必要はありません。

最も頻繁に見られるファサードの照明ミスの 1 つは、すべてのサーフェス、ディテール、および機能を同時に強調表示しようとすることです。

すべてが焦点になると、本当に目立つものは何もありません。

成功したプロジェクトは、コントラスト、階層、および選択的な強調を使用して、視聴者の注意を引きます。

#3 の間違い: 目的のないダイナミック ライティングを使用する

RGBW、DMX、およびメディア ファサード テクノロジは、建築照明の創造的な可能性を広げました。

ただし、動きや色を追加しても、自動的にファサードが改善されるわけではありません。

アニメーションがアーキテクチャやプロジェクトのアイデンティティに関係がない場合、アニメーションは、機能強化ではなく、視覚的な気を散らすものになることがよくあります。

テクノロジーは、アーキテクチャ ストーリーをサポートするものであり、それに取って代わるもの

#4 の間違い: 長期的な操作と保守を無視する

ファサード照明システムは、プロジェクトの引き渡し中だけでなく、何年にもわたって機能することが期待されています。

メンテナンス アクセス、防水の信頼性、制御システムの複雑さ、および将来のコンポーネントの交換は、設計段階で過小評価されることがよくあります。

最も成功したプロジェクトは、視覚的な影響と運用上の実用性のバランスを取っています。

#5 の間違い: ビューアーではなくフィクスチャのデザイン

人々は、道具自体からではなく、通り、公共スペース、公園、周囲の建物からファサード照明を体験します。

レンダリングで印象的な照明デザインは、実際の表示条件で非常に異なる機能を発揮する可能性があります。

視聴距離、視線、まぶしさの制御、都市の状況などの要因は、常に観客の視点から考慮する必要があります。

ほとんどのファサード照明の故障は、製品の不備によるものではなく、不十分な計画によるものです。

ファサード照明の成功は、明確な建築ビジョンから始まり、その後に照明戦略、フィクスチャの選択、光学設計、およびそのビジョンをサポートするために連携する制御システムが続きます。

ファサード照明を選択する前に評価する重要な要素

ファサード ライティングの選択は、器具の選択や輝度レベルの設定だけではありません。
成功するソリューションは、常にアーキテクチャの意図、条件の表示、ライフサイクルの完全な要件を理解することから始まります。

照明は何を強調すべきですか？

最初のステップは、ファサードが視覚的に伝えるべきものを定義することです。
すべてのアーキテクチャ要素を平等に扱う必要はありません。

建築要素	推奨される照明戦略
メインのファサード面	壁の洗浄
構造的テクスチャ	放牧
建築の詳細	アクセント照明
ルーフライン / アウトライン	線形照明
ランドマーク式	ダイナミック RGBW / DMX

すべての要素を過度に照らすと、改善するのではなく、視覚的な明瞭度が低下することがよくあります。

表示距離で設計ロジックが定義されます

照明デザインは、フィクスチャの配置ではなく、人間の認識に従う必要があります。

表示距離	デザイン優先
< 20 m	細かい表現
20～100 m	細部と形のバランス
> 100 m	シルエットとランドマークの認識

同じファサードでは、どのくらいの距離で表示されるかによって、まったく異なる照明戦略が必要になる場合があります。

環境および技術的制約

ファサード照明システムは、屋外の条件下で何年もの間、確実に動作する必要があります。

主な要因は次のとおりです。

• 沿岸 / 海洋腐食リスク
• 湿度が高いか、大雨が降る
• 極端な温度サイクル
• 都市の粉塵と汚染の暴露
• メンテナンスのアクセシビリティ

これらの条件は、次の影響を直接受けます

• 住宅材料の選択
• IP 評価要件
• アンチ -腐食処理レベル
• ドライバーのインストール方法

ライフサイクル コスト モデル (CAPEX + OPEX)

製品の価格のみを評価するのではなく、ファサード照明はライフサイクル全体のコストで評価する必要があります。

典型的なコスト構造 (100m ファサード プロジェクトあたりの目安範囲)

コスト・コンポーネント	典型的な範囲 (USD)	注意事項
フィクスチャ (LED システム)	$8,000 – $25,000	タイプによって異なります (壁ワッシャー / ピクセル / リニア)
制御システム (DMX / RGBW コントローラー)	$2,000 – $12,000	ピクセル + メディア ファサードの方が高い
設置作業	$5,000 – $18,000	高さと複雑さに依存
ケーブルと電源インフラ	$3,000 – $10,000	過小評価されることが多い
試運転とプログラミング	$1,500 – $8,000	特にDMXシステムの場合
年次保守 (Opex)	$1,000 – $5,000/年	クリーニング、交換、チューニング

重要な洞察

低コストのフィクスチャ システムは、次の理由により、時間の経過とともに高価になる可能性があります。

• メンテナンス頻度が高い
• 難しい交換用アクセス
• 複雑な制御のトラブルシューティング
• 防水性が悪い

多くの実際のプロジェクトでは、5 年以上の OPEX は、特に動的システムの場合、初期のフィクスチャ コストを 30 ～ 80% 上回る可能性があります。

静的か動的要件のチェック

すべてのファサードがダイナミックな照明を必要とするわけでは

プロジェクト・タイプ	推奨システム
ホテル / 住宅	静的な白色照明
オフィスビル	静的または調整可能な白
商業施設	RGBW システム
ランドマーク アーキ	DMX / ピクセル制御
メディアのファサード	完全な動的ピクセル システム

動的システムは、明確な説明またはブランディング要件がある場合にのみ使用してください。

メンテナンスと長期運用

照明システムは、1 回限りの設置ではなく、長期的なオペレーティング システムです。

主な評価ポイント:

• ドライバーの交換用アクセシビリティ
• 防水シールの耐久性
• スペアパーツの入手可能性 (3 ～ 5 年)
• 制御システムのアップグレードの可能性
• リモートのトラブルシューティング機能

優れたデザインは、視覚的な複雑さを増大させるのではなく、将来の介入を最小限に抑えます。

静的、RGBW、または DMX ? 適切なファサード照明制御の選択

ファサード照明制御システムは交換可能な技術ではありません。 制御戦略はそれぞれ異なるアーキテクチャの目的を果たします。正しい選択は、プロジェクトの視覚的目標、運用要件、および長期的な設計意図に依存します。

ファサード照明プロジェクトで最もよく見られる間違いの 1 つは、建築要件ではなく、技術の好みに基づいて制御システムを選択することです。

静的白システムは、DMX 制御の RGBW システムに本質的に劣るわけではありません。 同様に、メディアのファサードは、慎重に設計されたアーキテクチャの照明スキームよりも自動的に成功するわけではありません。

最も効果的な制御戦略は、建物の目的、視覚的目的、およびメンテナンス能力に合わせて調整するものです。

あなたのプロジェクトに適した制御戦略はどれですか?

特定の技術を評価する前に、照明システムの主な目的を特定することが役立ちます。

プロジェクトの目的	推奨される制御戦略
最小限のメンテナンスで建築形態を強調する	静電気
さまざまな時間に雰囲気を調整する	チューナブル・ホワイト
ブランディング キャンペーンや季節のイベントをサポート	RGBW 照明
プログラムされたシーンと同期されたエフェクトを作成する	DMX コントロール
アニメーション、メディア コンテンツ、またはデジタル ストーリーテリングを配信する	ピクセル制御

ほとんどのプロジェクトでは、システム アーキテクチャ、配線要件、試運転の複雑さ、および将来のメンテナンスに直接影響するため、制御戦略はフィクスチャの選択前に決定する必要があります。

静的照明がより良い選択はいつですか?

静的照明システムは、動的変更なしで固定された明るさと固定色出力を提供します。

動的照明技術は大きな注目を集めていますが、多くのファサード照明プロジェクトは、静止照明に依存し続けています。

静的システムは、通常、次の場合に推奨されるソリューションです。

• ホテルとホスピタリティ ビルディング
• オフィスビルと本社
• 住宅開発
• 歴史的建造物
• インフラストラクチャ

主な利点は、長期的な信頼性、メンテナンス要件の低下、インストールの簡素化、予測可能な視覚的パフォーマンスです。

多くの建築プロジェクトでは、適切に設計された静的照明システムは、不必要に複雑な動的ソリューションよりも優れた結果をもたらします。

RGBW が真の価値を生み出すのはいつですか?

RGBW システムは、高品質の白色光の性能を維持しながら、フルカラー機能を導入します。

静的照明とは異なり、RGBW システムでは、建物がさまざまな機会、イベント、およびブランド要件に合わせて外観を調整できるようにします。

代表的なアプリケーションは次のとおりです。

• 商業施設とショッピングセンター
• エンターテインメント地区
• 文化的建造物
• 公共のランドマーク
• 季節限定およびプロモーション照明プロジェクト

ただし、RGBW は、単にテクノロジが利用できるという理由だけでなく、色自体がアーキテクチャまたはブランディング戦略の一部である場合に選択する必要があります。

明確な視覚目的がなければ、色を過度に変更すると、建築上の明瞭度と視覚的な一貫性が容易に低下する可能性があります。

プロジェクトで実際に DMX が必要になるのはいつですか?

DMX 制御システム より高いレベルの柔軟性とクリエイティブ コントロールを表しています。

単純な RGBW 制御とは異なり、DMX では、フィクスチャを個別にアドレス指定して調整し、調整された照明システムの一部としてプログラムすることができます。

通常、次の要件の 1 つまたは複数が存在する場合、DMX は正当化されます。

✓ 個々のフィクスチャのアドレッシング
✓ シーンのスケジューリングと自動化
✓ 同期されたファサード アニメーション
✓ マルチゾーン照明制御
✓ イベントベースの照明プログラム
✓ Media Facade システムとの統合

代表的なアプリケーションは次のとおりです。

• ランドマークの建物
• 象徴的な塔
• スマートシティのプロジェクト
• パブリックアートのインスタレーション
• 注目を集める商業開発

DMX は非常に優れた柔軟性を提供しますが、さらに多くの計画、試運転、プログラミング、および継続的な管理も必要とします。

DMX とピクセル制御: 違いを理解する

DMX とピクセル制御 よく一緒に議論されますが、目的は異なります。

システムタイプ	主な目的
DMX コントロール	フィクスチャとプログラムされたシーンのグループを同期化
ピクセル制御	アニメーションとメディア コンテンツの個々のピクセルを制御する

簡単な決定フレームワーク

Facade 照明制御システムを選択するときは、次の簡略化されたフレームワークを使用できます。

プロジェクトの要件	推奨される解決策
建築用照明のみ	静電気
雰囲気の調整と微妙な変化	チューナブル・ホワイト
ブランドと季節の色の変化	RGBW 照明
ダイナミック シーンと同期効果	DMX コントロール
メディアのファサードとデジタル ストーリーテリング	ピクセル制御

実際には、多くのプロジェクトで、さまざまなファサード ゾーンで複数の制御戦略が組み合わさって、建築表現、柔軟性、および長期的なメンテナンスのバランスをとっています。

よくあるご質問

結論

建築のファサード照明は、夜の建物を照らすだけではありません。 照明スキームが成功すると、建築の理解、適切な照明技術、器具の選択、光学制御、色戦略、および制御システムが統合された設計アプローチに組み込まれます。

目的が微妙な建築強化、ブランド表現、夜間の視認性の向上、または大規模な動的ファサード効果であろうと、最も効果的なプロジェクトは、治具、ビーム角度、光学系、および制御戦略を選択する前に、建物自体を理解することから常に始まります。

ファサード照明技術の進化に伴い、デザイナーやプロジェクトの関係者は、これまで以上に多くのツールにアクセスできます。 ただし、ファサード照明の成功は、最も高度な技術によって定義されることはほとんどありません。 代わりに、照明がアーキテクチャを効果的にサポートし、ユーザー エクスペリエンスを強化し、プロジェクトに長期的な価値を生み出すことによって定義されます。
