Luzes de tiras de LED ultrafinas: guia de engenharia para largura, design e instalação de espigas

À medida que os produtos de iluminação continuam a encolher, o espaço de instalação se tornou uma das maiores restrições de design. As luzes de tiras LED ultra finas resolvem esse desafio, reduzindo a largura do PCB, mantendo uma iluminação contínua e sem pontos por meio da tecnologia COB. Comparados com as faixas de LED convencionais, elas se encaixam em ranhuras muito mais estreitas, perfis de alumínio, detalhes de móveis, vitrines e recursos arquitetônicos onde as tiras padrão não podem ser ocultadas.

No entanto, a redução da largura do PCB afeta muito mais do que as dimensões físicas. Uma placa de circuito mais estreita altera a capacidade de transporte de corrente, dissipação de calor, resistência mecânica, características de queda de tensão e tolerância à instalação. A menor faixa, portanto, nem sempre é a melhor escolha. Cada projeto exige o equilíbrio do espaço disponível, desempenho da iluminação, confiabilidade e condições operacionais de longo prazo.

Este artigo explica como ultrafino Tiras de LED COB Alcance seu formato compacto, quais opções práticas de largura estão disponíveis, onde cada tamanho é mais adequado e quais fatores de design influenciam a qualidade da instalação e a vida útil. Esteja você especificando iluminação para móveis, expositores de varejo, detalhes arquitetônicos ou aplicações de precisão, as seções a seguir fornecem uma estrutura prática para selecionar a largura certa da tira e evitar erros comuns de design.

What Are Ultra Thin LED Strip Lights?

Ultra Thin COB LED Strip Lights are compact LED lighting systems based on COB (Chip-on-Board) technology, designed with ultra-narrow PCBs typically ranging from 2.7mm to 5mm in width. They are developed for space-constrained installations where standard LED strips cannot fit, while still providing continuous, dot-free illumination.

Ultra Thin LED Strip Lights are defined primarily by PCB width, not the physical thickness of the strip. Compared with conventional LED strips that typically use 8–12mm PCBs, ultra-thin COB designs reduce the circuit board width to fit narrow channels, furniture details, display cabinets, recessed lighting, and architectural applications where concealed installation is required.

COB (Chip-on-Board) technology enables ultra-thin designs by mounting LED chips directly onto the PCB instead of using individual LED packages. This compact structure reduces the optical footprint, increases LED density, and allows a continuous phosphor coating to create a seamless light-emitting surface with uniform, dot-free illumination.However, reducing PCB width also creates engineering trade-offs. A narrower PCB contains less copper area for current carrying and heat dissipation, which can affect voltage drop, thermal performance, maximum installation length, and mechanical reliability. Therefore, the best ultra-thin LED strip is not always the narrowest option available, but the narrowest design that meets the project’s lighting requirements, electrical capacity, thermal conditions, and long-term reliability needs.

Ultra Thin LED Strip Width Guide

Largura da placa de circuito impresso	Categoria	melhores aplicativos	Selection Reason
2,7 mm	tira de microcob	Automotive interiors, precision lighting installations	Maximum concealment for extremely limited spaces
3mm	tira de espiga ultra estreita	Jewelry displays, miniature cabinets, premium interiors	Pequena pegada prática profissional de instalação
4mm	tira de cob ultra fina	Furniture, cabinetry, millwork, residential projects	Best balance between compact size and reliability
5mm	tira de cob fina	Retail displays, architectural lighting, longer operating applications	Better thermal performance and electrical stability
8–12mm	Standard LED Strip (SMD & COB)	Iluminação residencial e comercial geral	Maior margem de desempenho e integração mais fácil

Dica de chave

Ultra Thin LED Strip Lights are selected based on the balance between installation space, lighting performance, and long-term reliability. Narrower PCBs provide better concealment and greater installation flexibility, but they also reduce electrical and thermal margins. The optimal choice is the narrowest PCB width that can maintain stable illumination, proper heat management, and reliable operation for the intended application.

How Does COB Technology Make LED Strips Ultra Thin?

COB (Chip-on-Board) technology makes ultra-thin LED strip designs possible by changing how LED chips are arranged on the PCB. Instead of using individual SMD LED packages, COB technology mounts bare LED chips directly onto the circuit board, removing the extra space required by traditional LED packaging.

This compact chip arrangement increases LED density, reduces the optical footprint, and allows manufacturers to develop ultra-narrow PCB designs ranging from 2.7mm to 5mm in width while maintaining continuous, dot-free illumination.

Principais conclusões

• Direct chip mounting reduces package space: COB places LED chips directly onto the PCB, eliminating the larger individual LED packages used in traditional SMD strips. This is the primary reason COB strips can achieve narrower PCB widths.
• Higher chip density creates continuous lighting: By placing chips closer together, COB technology allows the phosphor coating to blend individual light sources into a uniform surface without visible LED dots.
• Reduced optical footprint improves installation flexibility: COB technology minimizes the visible light-emitting area, allowing LED strips to fit into narrow channels, furniture details, display cabinets, and concealed lighting structures.
• Ultra-thin designs require additional engineering control: As PCB widths become smaller, thermal spreading and electrical capacity become more limited. Compact COB designs require careful optimization of chip layout, PCB structure, heat dissipation, and power management.

Unlike conventional SMD LED strips, where each packaged LED occupies additional mounting space, COB LED strips place bare LED chips directly onto the circuit board. By removing package spacing, manufacturers can increase chip density and reduce the overall PCB width.

The process involves more than simply making the PCB smaller. Achieving an ultra-narrow COB LED strip requires coordinated optimization of semiconductor packaging, PCB layout, chip spacing, optical design, heat dissipation, and manufacturing precision. Each factor affects the balance between compact dimensions, luminous performance, reliability, and long-term operating stability.

1. Montagem direta do chip

A montagem direta de chip é a principal razão pela qual as tiras de LED COB podem atingir larguras de PCB muito mais estreitas do que as tiras SMD tradicionais. Sem pacotes individuais de LED, ocupando espaço na placa, os fabricantes podem posicionar os chips muito mais próximos, criando uma linha contínua de luz, reduzindo as lacunas visíveis do brilho. Essa integração mais alta também melhora a consistência da iluminação quando a tira é instalada perto da superfície iluminada.

2. Revestimento de fósforo contínuo

Uma camada de fósforo contínuo cobre os chips de LED densamente dispostos e combina a luz emitida de matrizes individuais em uma única superfície luminosa uniforme. O resultado é uma iluminação suave e sem pontos, sem pontos de acesso visíveis. Esta característica óptica é particularmente valiosa em aplicações como iluminação de móveis, vitrines de jóias, prateleiras de varejo e detalhes arquitetônicos, onde a fonte de luz geralmente é visível em distâncias de visão próximas e a uniformidade visual é essencial.

3. Pegada óptica menor

Combinando a montagem direta de chip com emissão contínua de luz, a tecnologia COB reduz a pegada de iluminação visível, mantendo alta qualidade óptica. Isso permite a instalação dentro de ranhuras estreitas, finas perfis de alumínio, canais ocultos e estruturas de iluminação compactas onde as faixas de LED convencionais não conseguem o mesmo efeito visual.

A largura reduzida da PCB, no entanto, também apresenta compensações de engenharia. Um PCB mais estreito contém menos cobre para transferência de corrente e dissipação de calor, tornando a queda de tensão, desempenho térmico e comprimento máximo de execução mais importantes. Por esse motivo, as instalações de tiras de LED COB bem-sucedidas, bem-sucedidas, dependem não apenas de dimensões compactas, mas também de métodos adequados de distribuição de energia, gerenciamento térmico e métodos de instalação.

fator de engenharia	vantagem de cob	Impacto do projeto
Estrutura de chip	Montagem direta do chip	Permite designs de PCB mais restritos
saída de luz	Revestimento de fósforo contínuo	Cria uma iluminação perfeita e sem pontos
pegada óptica	Espaçamento reduzido de componentes	Adapta-se a instalações ocultas e compactas
Largura da placa de circuito impresso	Layouts de 2,7 a 5 mm	Requer um planejamento elétrico e térmico cuidadoso

ponto-chave

A tecnologia COB possibilita as tiras de LED ultrafinas, combinando a montagem direta de chip, revestimento de fósforo contínuo e uma estrutura óptica compacta. Embora essas inovações permitam larguras de PCB mais estreitas e uma melhor integração visual, elas também reduzem as margens elétricas e térmicas. Os designs bem-sucedidos dependem, portanto, de equilibrar o tamanho compacto com entrega de energia, dissipação de calor e confiabilidade a longo prazo, em vez de minimizar a largura do PCB isoladamente.

Why Is PCB Width Limited in Ultra-Thin COB LED Strips?

PCB width is limited in ultra-thin COB LED strips because reducing the PCB also reduces copper area, current capacity, heat dissipation, and mechanical strength. These engineering constraints determine how narrow a COB LED strip can be while maintaining reliable performance. The best design is therefore the narrowest PCB that still satisfies electrical, thermal, and mechanical requirements.

Why Does a Narrow PCB Increase Voltage Drop?

A narrow PCB increases voltage drop because it contains less copper to carry electrical current. The resulting increase in electrical resistance reduces current-carrying capacity and limits reliable strip length. In ultra-thin COB LED strips, narrower PCBs contain less conductive material, which increases electrical resistance and reduces current-carrying capacity.

Isso pode levar a vários desafios de engenharia:

• Queda de tensão mais alta: As instalações mais longas podem ter uma redução de brilho no final da tira.
• Tolerância de energia inferior: Os PCBs estreitos têm menos margem para operação de alta corrente.
• execuções contínuas mais curtas: O comprimento máximo de instalação é frequentemente reduzido em comparação com as tiras de LED mais largas.

Por esse motivo, o planejamento de energia é fundamental ao selecionar tiras de LED COB ultrafinas. Fatores como tensão operacional, consumo de energia por metro, comprimento da faixa e capacidade do driver devem ser avaliados antes da instalação.

Os sistemas de 24V reduzem a corrente pela metade em comparação com 12 V para a mesma potência, o que reduz a queda de tensão e suporta corridas contínuas mais longas em instalações de COB ultrafinas. No entanto, o desempenho real ainda depende do design do PCB, densidade de potência e condições de instalação. Para referência, este guia explica Quanto tempo uma tira de LED COB de 24 V pode funcionar sem injeção de energia e os fatores que influenciam o comprimento máximo da execução.

Why Does a Narrow PCB Dissipate Heat Less Efficiently?

A narrow PCB dissipates heat less efficiently because it has less copper area to spread heat away from the LED chips. As operating temperature rises, effective thermal management becomes increasingly important for maintaining LED performance and service life. The PCB copper layer not only carries electrical current but also helps spread heat generated by LED chips.

Quando a largura da PCB diminui, a área de cobre disponível torna-se menor, reduzindo a via térmica natural. Isso torna o gerenciamento de calor externo cada vez mais importante, especialmente para aplicações de alto brilho ou instalações com longas horas de operação.

As tiras de LED COB ultrafinas geralmente exigem perfis de alumínio porque fornecem:

• Melhor transferência de calor longe das fichas LED
• Temperatura operacional mais estável
• Proteção contra superaquecimento em espaços fechados
• Melhor confiabilidade LED a longo prazo

Sem um gerenciamento térmico suficiente, o calor excessivo pode reduzir a eficiência do LED, acelerar o envelhecimento do material e reduzir a vida útil do sistema de iluminação.

Why Are Ultra-Narrow PCBs Harder to Manufacture?

Ultra-narrow PCBs are harder to manufacture because smaller copper pads and narrower structures reduce mechanical strength and increase production tolerances. A narrower PCB has less physical support and smaller connection areas, making it more sensitive to bending stress, connector alignment, and installation handling.

Considerações importantes incluem:

• Raio de dobra mínimo
• Compatibilidade do conector
• qualidade de solda
• Flexibilidade e durabilidade de PCB
• Consistência de fabricação

Os designs de PCB extremamente estreitos exigem um controle preciso de fabricação, pois pequenas variações podem afetar o desempenho elétrico e a confiabilidade da instalação.

Princípio do design-

A largura prática mínima da PCB é determinada pelo equilíbrio da redução do tamanho com os requisitos de engenharia. As tiras de LED COB ultrafinas obtêm uma excelente ocultação, mas seu desempenho depende de planejamento elétrico adequado, design térmico e métodos de instalação.

Escolher o menor PCB nem sempre é a melhor solução. A largura ideal é aquela que fornece capacidade elétrica suficiente, estabilidade térmica e confiabilidade mecânica para a aplicação pretendida.

Como você escolhe a largura certa do PCB?

Escolher a largura certa da PCB para uma tira de LED COB ultrafina requer equilíbrio, equilíbrio de desempenho, desempenho elétrico, gerenciamento térmico e confiabilidade a longo prazo. O PCB mais restrito disponível nem sempre é a melhor escolha. A largura ideal é o menor design que pode atender aos requisitos de iluminação do projeto, mantendo margens de desempenho suficientes.

A largura da placa de circuito interfere diretamente no tamanho físico da faixa de LED, mas também influencia a capacidade do cobre, a queda de tensão, a dissipação de calor e a resistência mecânica. O projeto de iluminação profissional deve, portanto, considerar os requisitos visíveis de instalação e as limitações de engenharia por trás de cada tamanho de PCB.

Tira LED COB de 2,7 mm: miniaturização máxima

A faixa de LED COB de 2,7 mm é a largura comercial mais estreita, usada para iluminação de interiores automotivos e estruturas de precisão onde mesmo uma faixa de 3 mm não pode caber.” Sua principal vantagem é a capacidade de se encaixar em espaços extremamente limitados, onde mesmo tiras de LED um pouco mais largas não podem ser instaladas.

As aplicações típicas incluem:

• Estruturas de exibição de precisão
• Detalhes do interior automotivo
• Sistemas de iluminação em miniatura
• Instalações decorativas altamente ocultas

O PCB extremamente estreito oferece flexibilidade máxima de instalação, mas também cria a margem elétrica e térmica mais baixa. Com menos área de cobre disponível, os projetistas devem prestar mais atenção à capacidade de corrente, queda de tensão e dissipação de calor.

Uma faixa de LED COB de 2,7 mm é melhor selecionada quando as limitações de espaço são a principal preocupação, em vez de brilho máximo ou operação contínua longa.

Tira LED COB de 3 mm: solução profissional ultra-estreita

A faixa de LED COB de 3 mm é a largura ultra estreita mais utilizada para expositores de joias e armários de vidro, oferecendo uma ocultação quase invisível com melhor estabilidade mecânica do que 2,7 mm. É uma das opções mais populares para aplicações em que a fonte de luz precisa permanecer quase invisível, mantendo um desempenho confiável.

Aplicações comuns incluem:

• Exibições de joias
• armários de vidro
• Detalhes de móveis premium
• Recursos de iluminação arquitetônica pequenas

Comparadas com os designs de 2,7 mm, as tiras de LED COB de 3 mm fornecem uma estabilidade elétrica e mecânica ligeiramente aprimorada, mantendo uma pegada de instalação extremamente pequena.

Para projetos de iluminação de precisão, 3 mm costuma ser a escolha preferida quando a ocultação e a qualidade visual são mais importantes do que a capacidade máxima de energia.

Tira LED COB de 4 mm: o melhor equilíbrio entre tamanho e confiabilidade

A faixa de LED COB de 4 mm é a escolha padrão para iluminação de armários e móveis, equilibrando a capacidade de cobre PCB com uma pegada ocultável. Ele fornece área de PCB suficiente para melhorar a capacidade de cobre, melhor desempenho térmico e uma confiabilidade mecânica mais forte, mantendo-se adequadas para instalações ocultas.

Esta largura é comumente usada para:

• iluminação do armário
• Integração de móveis
• Decoração de interiores
• Projetos residenciais premium

Comparados com opções mais restritas, os designs de 4 mm oferecem maior tolerância com queda de tensão, superaquecimento e variação da instalação. Para muitos aplicativos profissionais, essa largura oferece a melhor combinação de aparência, desempenho e confiabilidade.

Tira LED COB de 5 mm: design fino orientado para o desempenho

A faixa de LED COB de 5 mm é a opção ultrafina, usada para displays de varejo e iluminação arquitetônica que exige uma operação contínua mais longa e maior manuseio de corrente.

A estrutura mais ampla do PCB permite:

• Melhor manuseio de corrente
• Distribuição de calor melhorada
• Operação mais confiável e a longo prazo
• Compatibilidade de instalação mais fácil

As tiras de LED COB de 5 mm são comumente selecionadas para displays de varejo, iluminação comercial, aplicações de arquitetura e projetos que exigem mais horas de operação.

Embora exijam um pouco mais de espaço de instalação, sua margem de engenharia aumentada os torna adequados para ambientes onde a confiabilidade é mais importante do que alcançar a menor pegada possível.

Guia de seleção de largura de PCB para tiras de LED de espiga de cabra ultrafino

Largura da placa de circuito impresso	Categoria de design	principal vantagem	Aplicações típicas	consideração de engenharia
2,7 mm	Miniaturização extrema	Ocultação máxima em espaços limitados	Expositores de precisão, iluminação compacta	Margem térmica e elétrica mais baixa; requer um projeto cuidadoso do sistema
3mm	Design de espiga estreito	Pequena pegada prática profissional de instalação	Expositores para joias, detalhes de móveis, interiores premium	Requer atenção à distribuição de energia e gerenciamento de calor
4mm	Design ultrafino equilibrado	Melhor equilíbrio entre tamanho e confiabilidade	Armários, móveis, detalhes arquitetônicos	Adequado para a maioria dos projetos de iluminação oculta
5mm	Design fino orientado para o desempenho	Melhor estabilidade térmica e elétrica	Iluminação comercial, comercial e de longa duração	Melhor escolha quando a confiabilidade é uma prioridade
8mm–10mm	Faixa de LED COB padrão (faixa de produtos específicos para COB)	Maior margem de desempenho e integração mais fácil	Iluminação de grande área, aplicações gerais	Requer mais espaço de instalação, mas oferece uma capacidade mais forte

princípio de seleção

A largura correta do PCB depende da relação entre as restrições de instalação e os requisitos do sistema. Escolha faixas de LED COB de 2,7 mm a 3 mm quando a ocultação máxima for a prioridade, design de 4 mm ao equilibrar a aparência e confiabilidade e versões de 5 mm quando forem necessários um desempenho térmico aprimorado e uma operação mais longa.

O objetivo do design ultrafino de tiras de LED COB não é simplesmente reduzir o tamanho do PCB, mas alcançar a melhor combinação de instalação compacta, iluminação estável e confiabilidade a longo prazo.

Onde as tiras de LED COB ultrafinas são usadas?

As tiras de LED COB ultrafinas são usadas principalmente em aplicações onde o espaço de instalação é limitado, mas é necessária uma iluminação contínua e sem pontos. Sua estrutura estreita de PCB os torna ideais para iluminação oculta, telas de precisão, integração de móveis e detalhes arquitetônicos onde as tiras de LED padrão não se encaixam.

A principal vantagem das tiras de LED COB ultrafinas não é simplesmente o tamanho menor, mas a capacidade de fornecer desempenho profissional de iluminação em espaços restritos. Combinando tecnologia COB com designs ultra-alimentados de PCB, essas faixas de LED permitem uma iluminação perfeita, mantendo uma aparência visual limpa.

Móveis e iluminação do armário

A iluminação de móveis é uma das aplicações mais comuns para tiras de LED COB ultrafinas. Armários, prateleiras, guarda-roupas e móveis embutidos geralmente têm profundidade de instalação limitada, dificultando a integração das faixas de LED tradicionais sem lacunas visíveis ou perfis de grandes dimensões.

As tiras de LED COB de 4 mm e 5 mm são frequentemente selecionadas para essas aplicações porque fornecem um bom equilíbrio entre dimensões compactas, consistência de brilho e confiabilidade térmica.

Os usos típicos incluem:

• armário de cozinha under-iluminação
• iluminação interior do guarda-roupa
• Estantes e vitrines
• iluminação de destaque de móveis personalizados

O estreito PCB permite que os designers criem fontes de luz ocultas, mantendo uma aparência limpa e premium.

Expositores de joias e iluminação de varejo de precisão

As tiras de LED de espiga ultrafinas são particularmente adequadas para vitrines de joalheria, armários de vidro e ambientes de varejo de luxo, onde a precisão visual é fundamental.

As tiras de LED COB de 3 mm são frequentemente preferidas nessas aplicações porque o formato extremamente estreito permite a instalação em pequenas estruturas de exibição sem distrair os produtos.

As principais vantagens incluem:

• Iluminação contínua sem pontos
• Hardware visível mínimo
• Destaque de produto melhorado
• Instalação flexível em espaços de exibição compactos

Para ambientes de varejo de alta qualidade, o sistema de iluminação deve aprimorar o produto em vez de se tornar um elemento de design visível. As tiras de LED COB ultra-finas ajudam a alcançar esse efeito de iluminação oculto.

3. Aplicações de iluminação arquitetônica e oculta

A iluminação arquitetônica geralmente exige que as fontes de LED desapareçam na estrutura, mantendo uma iluminação consistente. As tiras de LED de espiga ultrafinas são amplamente utilizadas em:

• iluminação de recesso de parede
• iluminação da escada
• iluminação da enseada
• Detalhes arquitetônicos linear
• iluminação indireta decorativa

Nessas aplicações, as tiras de LED COB de 4 mm e 5 mm são comumente selecionadas porque fornecem margem térmica e elétrica adicionais para períodos de operação mais longos.

A instalação adequada com perfis de alumínio é especialmente importante para aplicações arquitetônicas, pois esses sistemas geralmente operam continuamente e exigem um brilho estável ao longo do tempo.

Princípio de seleção de

Combinar cada largura com a aplicação correta segue o mesmo princípio de seleção usado neste guia — veja como você escolhe a largura certa da PCB para a tabela de comparação completa e os critérios de decisão.

As tiras de LED COB ultrafinas não foram projetadas para substituir todas as aplicações padrão de LED. Seu valor de engenharia está em resolver os desafios de instalação, onde o tamanho compacto, a iluminação contínua e a aparência profissional são os principais requisitos.

Tiras de LED ultrafinas e de ponta padrão de espiga de espiga

A principal diferença entre as tiras de LED COB ultrafinas e as tiras de LED COB padrão é o equilíbrio entre a flexibilidade da instalação e o desempenho da engenharia. Tiras de espiga ultrafinas com larguras de PCB de 2,7 mm a 5 mm são projetadas para aplicações com restrições de espaço, enquanto as tiras de espiga padrão com larguras de 8 mm a 10 mm fornecem maior capacidade elétrica, margem térmica e confiabilidade geral.

A escolha entre eles depende se o projeto prioriza o mínimo de espaço de instalação ou a tolerância máxima de desempenho.

1. Diferenças estruturais e de engenharia

As tiras de LED COB ultrafinas alcançam uma pegada de instalação menor, reduzindo a largura da PCB e otimizando o layout do componente. Isso permite que eles se encaixem em canais estreitos, estruturas de móveis e aplicações de iluminação oculta, onde as tiras de LED padrão podem não ser adequadas.

Este espaço de cobre (veja as limitações de largura de PCB acima) é o motivo pelo qual as tiras de espiga padrão (8–10 mm) toleram maior densidade de potência sem acessórios térmicos adicionais, enquanto os designs ultrafinos (2,7–5 mm) normalmente exigem perfis de alumínio para alcançar a mesma confiabilidade. Para os projetistas, isso se traduz em uma troca direta: cada milímetro de largura de PCB negociado por ocultação muda mais a carga térmica e elétrica do cobre PCB para o sistema de instalação (perfil, dimensionamento do driver, pontos de injeção).

fator de engenharia	Cob ultrafino (2,7 mm a 5 mm)	Cob padrão (8mm–10mm)
principal vantagem	Pegada mínima de instalação e ocultação máxima	Maior margem de desempenho e confiabilidade aprimorada
Capacidade de cobre PCB	Área inferior do cobre; requer um planejamento cuidadoso de energia	Maior capacidade de cobre para melhorar o manuseio de corrente
Dissipação de calor	Mais dependente dos perfis de alumínio e das condições de instalação	Melhor capacidade térmica natural devido à estrutura de PCB mais ampla
Flexibilidade de instalação	Excelente para espaços estreitos, canais ocultos e designs de precisão	Melhor para aplicações gerais que exigem uma integração mais fácil
melhores aplicativos	Móveis, vitrines, armários, iluminação arquitetônica oculta	Iluminação de grande área, projetos comerciais, aplicações gerais de arquitetura

princípio de seleção

Escolher entre o COB ultrafino e o padrão se resume ao mesmo trade-off, em Como você escolhe a largura certa da PCB: área de trabalho versus margem elétrica e térmica. As tiras de espiga ultrafinas vencem em espaço e ocultação; as tiras padrão ganham capacidade e confiabilidade — a escolha certa depende de qual restrição é mais importante para o projeto específico.

How to Install Ultra Thin COB LED Strip Lights？

A instalação de tiras de LED COB ultrafino corretamente requer o planejamento do perfil de alumínio e a injeção de energia antes da instalação, manuseando o PCB estreito cuidadosamente durante o corte e a montagem, testando o sistema completo antes da montagem final e diagnosticando falhas por sintomas (escure versus superaquecimento) em vez de adivinhações.

1. Antes da instalação: espaço, perfil e planejamento de energia

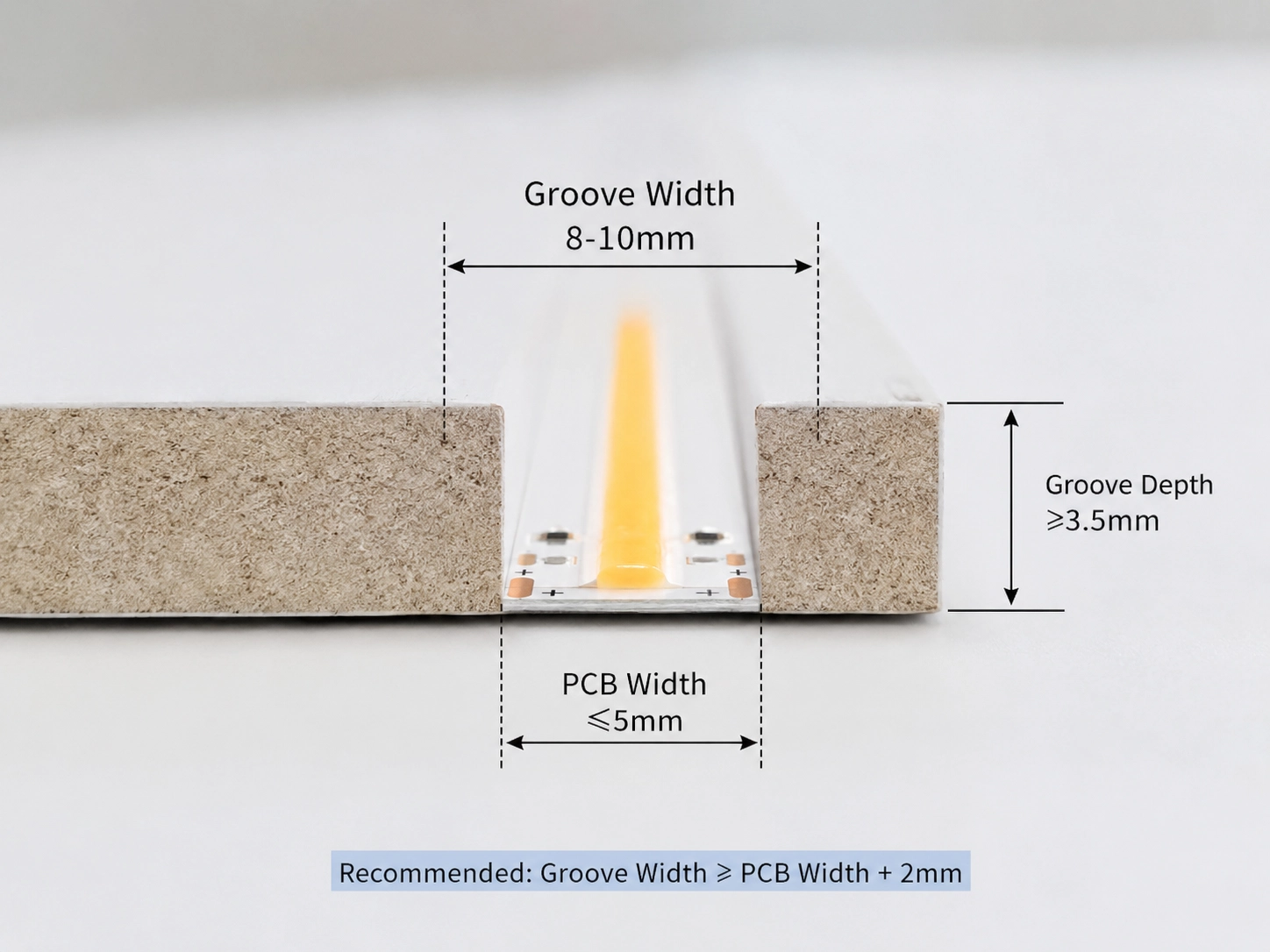

Antes da instalação, as dimensões reais da faixa de LED e do ambiente de montagem devem ser verificadas. As tiras de LED COB ultrafinas estão disponíveis em formatos estreitos, como 2,7 mm, 3 mm, 4 mm e 5 mm, mas o canal de instalação não deve ser projetado apenas de acordo com a largura da PCB. Um espaço de instalação adequado deve levar em conta a tolerância à largura do PCB, dimensões do perfil interno, espaço de roteamento de cabos, espessura do difusor e acessibilidade de manutenção.

A seleção do perfil de alumínio deve ser baseada em ajuste e densidade de potência, não se encaixam sozinhos. Como os PCBs mais estreitos têm menos cobre para espalhar o calor (veja as limitações da largura da PCB acima), o perfil se torna o caminho de calor primário — selecione um classificado para o w/m real da tira, não apenas um que corresponda à largura da PCB. Um perfil muito estreito cria estresse mecânico e restringe a transferência de calor; um muito grande reduz a eficiência óptica e afeta a aparência final. Este guia sobre Como usar perfis de alumínio para iluminação indireta Abrange a seleção de perfis para aplicações ocultas com mais detalhes.

O planejamento de energia também deve acontecer nesta fase. A queda de tensão segue diretamente da capacidade limitada de cobre do PCB (veja as limitações elétricas acima); a tarefa de planejamento é calcular o espaçamento entre os pontos de injeção antes do início da fiação. Como regra geral, adicione um ponto de injeção de potência a cada 5 metros para uma espiga de 24 V com ultrafinas de 24 V espessuras acima de 10 W/m e encurte esse intervalo para sistemas de 12 V ou projetos de alta potência. Este guia sobre Quando escolher sistemas de tiras de LED de 12, 24 V ou 48 V Explica como a escolha da tensão afeta a corrente e o comprimento da instalação.

2. Durante a instalação: corte, conexão e manuseio

As tiras de espiga ultrafinas devem ser cortadas apenas nos pontos de corte designados para evitar danos aos circuitos internos e aos segmentos de LED. Como os PCBs estreitos contêm pastilhas de cobre menores, o trabalho de conexão requer maior precisão do que as tiras de LED padrão — para comprimentos personalizados, a solda geralmente fornece contato mais confiável do que os conectores universais, que podem não fornecer pressão de contato suficiente para PCBs ultra-alimentados.

As tiras permanecem flexíveis, mas sua largura reduzida as torna mais sensíveis ao estresse físico. Siga o raio de flexão mínimo especificado, evite dobras afiadas ou dobras repetidas no mesmo ponto e proteja as áreas de conexão contra o estresse mecânico - isso é especialmente importante para tiras de 2,7 mm e 3 mm, que têm menos reforço mecânico do que projetos mais amplos.

O suporte adesivo deve ser aplicado apenas em superfícies limpas, secas e estáveis; poeira, óleo ou umidade reduzem a adesão e podem causar movimento ao longo do tempo. Para ambientes exigentes, adicione clipes mecânicos, montagem de perfil de alumínio ou estruturas de montagem personalizadas, em vez de depender apenas do adesivo.

3. Após a instalação: teste e verificação

O perfil de alumínio deve ser instalado e testado antes da montagem final para confirmar que a tira se encaixa corretamente, o roteamento do cabo é prático e o desempenho térmico atende aos requisitos. Este guia sobre Como instalar o perfil de LED de alumínio Abrange as técnicas gerais de montagem aplicáveis aos perfis de canal estreito.

Antes que a estrutura de iluminação seja permanentemente selada, teste o sistema completo para consistência de brilho, uniformidade de cor, cintilação, acúmulo de calor e estabilidade da conexão. A identificação de problemas nesta fase — em vez de após o fechamento da estrutura — evita um retrabalho caro.

4. Falhas comuns e como diagnosticá-las

As restrições elétricas e térmicas descritas acima são feitas durante a operação como dois sintomas reconhecíveis: escurecimento do fim da tira e superaquecimento localizado. Diagnosticando qual você está vendo aponta diretamente para a correção:

Sintoma de falha	Possível causa de engenharia	Solução recomendada
O brilho diminui ao longo da tira	Queda de tensão causada por longas corridas ou distribuição de energia insuficiente	Otimize a seleção de tensão, encurte as corridas contínuas e adicione pontos de injeção de potência
calor excessivo durante a operação	Caminho térmico insuficiente ou design de dissipação de calor ruim	Use um perfil de alumínio adequado para melhorar a transferência térmica
Iluminação cintilante ou instável	Fonte de alimentação instável, fiação ruim ou conectores não confiáveis	Verifique a capacidade do driver, a qualidade da fiação e os pontos de conexão
iluminação irregular	Seleção incorreta do difusor ou correspondência ruim do perfil	Ajuste o design óptico e selecione perfis compatíveis
Danos mecânicos ou interrupção da luz	Excesso de flexão, torção ou tensão de instalação	Siga o raio de flexão especificado e manuseie o PCB com cuidado

A maioria dos casos de escurecimento rastreia um ponto de injeção de energia em falta, em vez de um defeito de tira; este guia sobre Como evitar quedas de tensão em instalações de luz LED longas Abrange o espaçamento por injeção com mais detalhes. Os casos de superaquecimento geralmente apontam para um perfil de alumínio subdimensionado ou ausente em relação à densidade de potência da tira.

A melhor abordagem é identificar essas limitações de engenharia durante o estágio de projeto - largura da PCB, planejamento de energia e seleção de perfil - em vez de corrigir problemas de desempenho após a instalação e selamento da estrutura de iluminação.

FAQ

Conclusão

ultrafino Tiras de LED COB não são definidos apenas por seu tamanho estreito. Seu valor real de engenharia vem da solução dos desafios de integração de iluminação, onde o espaço de instalação, a aparência visual e os requisitos de desempenho devem ser balanceados.

O princípio fundamental do design ultrafina da COB é que a redução da largura dos PCBs sempre envolve compensações de engenharia. Uma tira mais estreita oferece melhor ocultação e maior flexibilidade de instalação, mas também reduz a capacidade de cobre, a margem térmica e a tolerância mecânica.

Projetos de iluminação LED ultrafinas bem-sucedidos exigem uma abordagem completa do sistema:

• Selecione a largura do PCB com base nas limitações reais da instalação.
• Considere a tensão, a capacidade da corrente e o comprimento da corrida durante o projeto elétrico.
• Use perfis de alumínio adequados para o gerenciamento térmico.
• Combine os métodos de instalação com as condições mecânicas e ambientais.
• Avalie os requisitos ópticos, como uniformidade, distância de visualização e controle de brilho.

A melhor solução ultrafina de LED COB não é o menor design disponível, mas o que atinge o equilíbrio correto entre integração compacta, desempenho confiável e estabilidade a longo prazo.

Ao entender a relação entre a estrutura do PCB, a tecnologia COB, o comportamento térmico e os requisitos de instalação, os engenheiros podem selecionar e integrar sistemas ultrafinos de LED de forma mais eficaz para aplicações de iluminação de móveis, varejo, arquitetura, automotivo e iluminação de precisão.
