Ultradunne LED-stripverlichting: technische gids voor COB-breedte, ontwerp en installatie

Naarmate verlichtingsproducten blijven krimpen, is de installatieruimte een van de grootste ontwerpbeperkingen geworden. Ultradunne LED-striplampen lossen deze uitdaging op door de breedte van de PCB te verminderen met behoud van continue, dotvrije verlichting door COB-technologie. Vergeleken met conventionele LED-strips passen ze in veel smallere groeven, aluminium profielen, meubeldetails, vitrines en architecturale kenmerken waar standaardstrips niet kunnen worden verborgen.

Het verminderen van de breedte van de PCB heeft echter veel meer invloed dan fysieke afmetingen. Een smallere printplaat verandert het huidige draagvermogen, warmteafvoer, mechanische sterkte, spanningsvaleigenschappen en installatietolerantie. De kleinste strook is dus niet altijd de beste keuze. Elk project vereist het balanceren van beschikbare ruimte, verlichtingsprestaties, betrouwbaarheid en langdurige bedrijfsomstandigheden.

Dit artikel legt uit hoe ultradunne COB LED-strips Bereik hun compacte vormfactor, welke praktische breedteopties beschikbaar zijn, waar elke maat het meest geschikt is en welke ontwerpfactoren de installatiekwaliteit en levensduur beïnvloeden. Of u nu verlichting specificeert voor meubels, winkeldisplays, architecturale details of precisietoepassingen, de volgende secties bieden een praktisch kader voor het selecteren van de juiste strookbreedte en het vermijden van veelvoorkomende ontwerpfouten.

Wat zijn ultradunne LED-striplampen?

Ultradunne COB-ledstriplampen zijn compacte LED-verlichtingssystemen op basis van COB (chip-on-board)-technologie, ontworpen met ultrasmalle PCB's die doorgaans variëren van 2,7 mm tot 5 mm in breedte. Ze zijn ontwikkeld voor ruimtebeperkte installaties waar standaard LED-strips niet passen, terwijl ze toch continue, puntvrije verlichting bieden.

Ultradunne LED-striplichten worden voornamelijk gedefinieerd door PCB-breedte, niet door de fysieke dikte van de strip. Vergeleken met conventionele LED-strips die doorgaans 8-12 mm PCB's gebruiken, verminderen ultradunne COB-ontwerpen de breedte van de printplaat om te passen bij smalle kanalen, meubeldetails, vitrines, verzonken verlichting en architecturale toepassingen waar verborgen installatie vereist is.

COB (Chip-on-Board) technologie maakt ultradunne ontwerpen mogelijk door LED-chips rechtstreeks op de PCB te monteren in plaats van individuele LED-pakketten te gebruiken. Deze compacte structuur verkleint de optische voetafdruk, verhoogt de LED-dichtheid en maakt een continue fosforcoating mogelijk om een naadloos lichtgevend oppervlak te creëren met uniforme, puntvrije verlichting. Het verminderen van de PCB-breedte zorgt echter ook voor technische compromissen. Een smallere PCB bevat minder koperen gebied voor stroomtransport en warmteafvoer, wat de spanningsval, thermische prestaties, maximale installatielengte en mechanische betrouwbaarheid kan beïnvloeden. Daarom is de beste ultradunne LED-strip niet altijd de smalste optie die beschikbaar is, maar het smalste ontwerp dat voldoet aan de verlichtingsvereisten, elektrische capaciteit, thermische omstandigheden en langetermijnbetrouwbaarheid van het project.

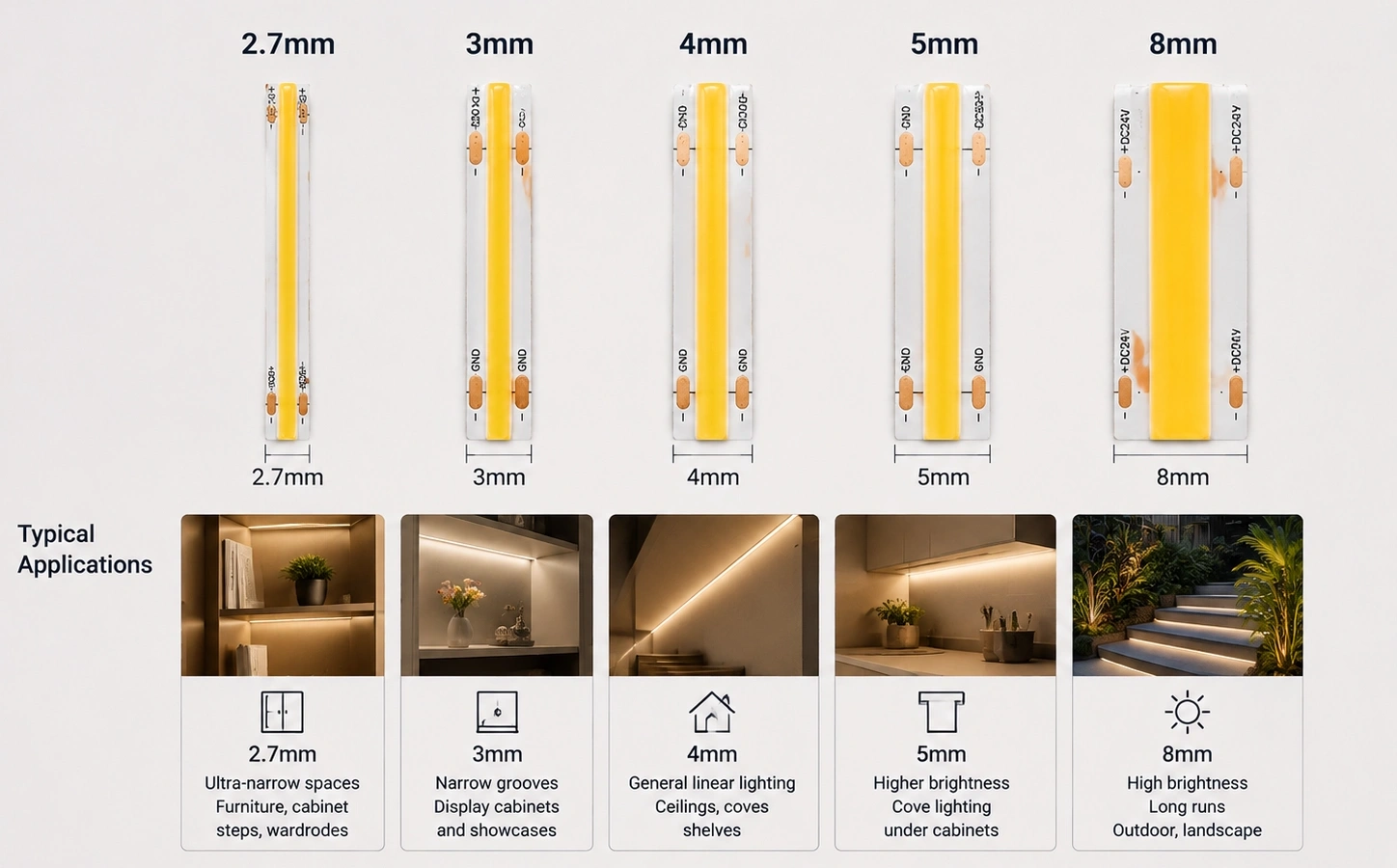

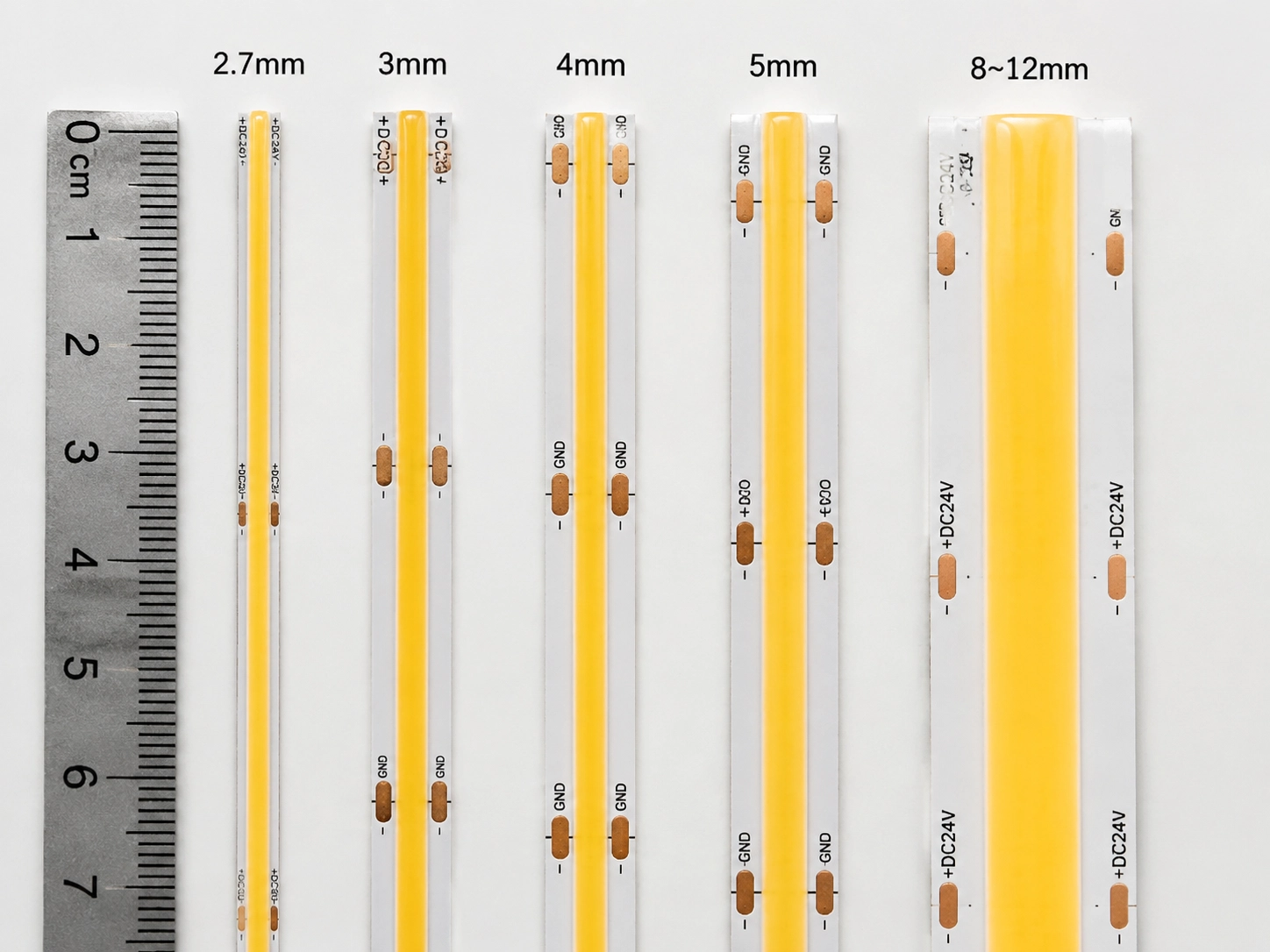

Ultradunne LED-stripbreedtegids

PCB Breedte	Categorie	Beste toepassingen	Selectie Reden
2,7 mm	Micro Cob-strip	Auto-interieurs, precisieverlichtingsinstallaties	Maximale verhulling voor extreem beperkte ruimtes
3 mm	Ultra smalle COB-strip	Sieradendisplays, miniatuurkasten, premium interieurs	Kleinste praktische professionele installatievoetafdruk
4 mm	Ultradunne COB-strip	Meubels, kasten, freeswerk, residentiële projecten	Beste balans tussen compact formaat en betrouwbaarheid
5mm	Slanke kolfstrip	Retaildisplays, architecturale verlichting, langere operationele toepassingen	Betere thermische prestaties en elektrische stabiliteit
8-12 mm	Standaard LED-strip (SMD & COB)	Algemene residentiële en commerciële verlichting	Hogere prestatiemarge en eenvoudigere integratie

Belangrijkste afhaalmaaltijden

Ultradunne LED-striplampen worden geselecteerd op basis van de balans tussen installatieruimte, verlichtingsprestaties en betrouwbaarheid op lange termijn. Smallere PCB's zorgen voor een betere verhulling en een grotere installatieflexibiliteit, maar ze verminderen ook de elektrische en thermische marges. De optimale keuze is de smalste PCB-breedte die stabiele verlichting, een goede warmtebeheersing en een betrouwbare werking voor de beoogde toepassing kan behouden.

Hoe maakt COB-technologie LED-strips ultradun?

COB (Chip-on-Board) technologie maakt ultradunne LED-stripontwerpen mogelijk door te veranderen hoe LED-chips op de PCB zijn gerangschikt. In plaats van individuele SMD LED-pakketten te gebruiken, monteert COB-technologie blote LED-chips rechtstreeks op de printplaat, waardoor de extra ruimte die nodig is voor traditionele LED-verpakkingen wordt verwijderd.

Deze compacte chipopstelling verhoogt de LED-dichtheid, vermindert de optische voetafdruk en stelt fabrikanten in staat om ultra-smalle PCB-ontwerpen te ontwikkelen, variërend van 2,7 mm tot 5 mm in de breedte, terwijl de continue, puntvrije verlichting behouden blijft.

Belangrijkste afhaalmaaltijden

• Directe chipmontage vermindert de pakketruimte: COB plaatst LED-chips direct op de PCB, waardoor de grotere individuele LED-pakketten die in traditionele SMD-strips worden gebruikt, worden geëlimineerd. Dit is de belangrijkste reden waarom COB-strips smallere PCB-breedtes kunnen bereiken.
• Hogere chipdichtheid zorgt voor continue verlichting: door chips dichter bij elkaar te plaatsen, zorgt COB-technologie ervoor dat de fosforcoating individuele lichtbronnen in een uniform oppervlak kan mengen zonder zichtbare LED-dots.
• Verminderde optische voetafdruk verbetert de installatieflexibiliteit: COB-technologie minimaliseert het zichtbare lichtgevende gebied, waardoor LED-strips in smalle kanalen, meubeldetails, vitrines en verborgen verlichtingsstructuren kunnen passen.
• Ultradunne ontwerpen vereisen extra technische controle: naarmate de PCB-breedtes kleiner worden, thermisch strooien en elektrische capaciteit worden beperkt. Compacte COB-ontwerpen vereisen een zorgvuldige optimalisatie van de chiplay-out, PCB-structuur, warmteafvoer en energiebeheer.

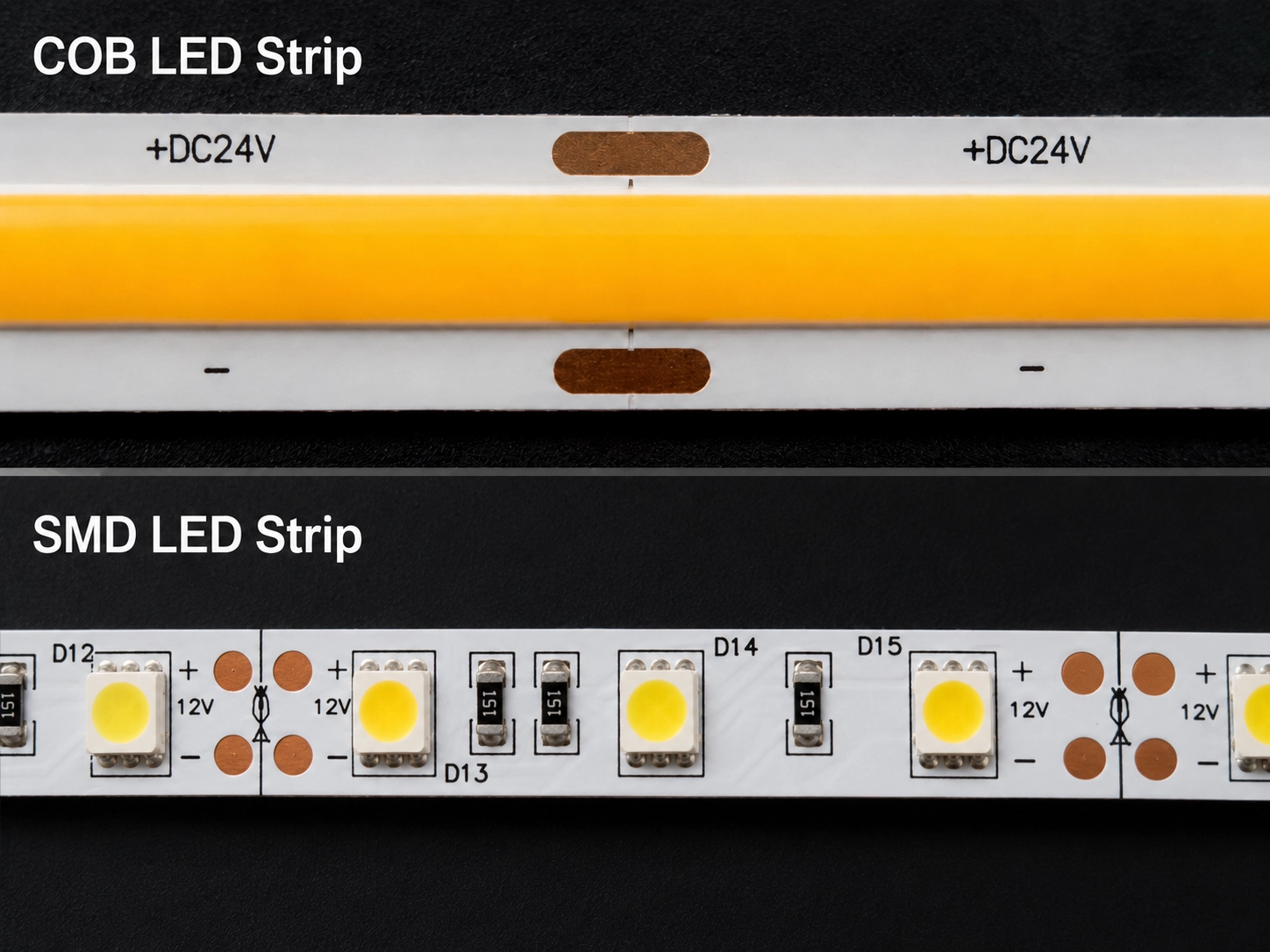

In tegenstelling tot conventionele SMD-ledstrips, waarbij elke verpakte LED extra montageruimte inneemt, plaatsen COB-LED-strips kale LED-chips rechtstreeks op de printplaat. Door de pakketafstand te verwijderen, kunnen fabrikanten de chipdichtheid verhogen en de totale PCB-breedte verminderen.

Het proces omvat meer dan alleen het kleiner maken van de PCB. Het bereiken van een ultrasmalle COB LED-strip vereist gecoördineerde optimalisatie van de halfgeleiderverpakking, PCB-lay-out, chipafstand, optisch ontwerp, warmteafvoer en precisie van de productie. Elke factor beïnvloedt de balans tussen compacte afmetingen, lichtgevende prestaties, betrouwbaarheid en stabiliteit op lange termijn.

1. Directe chipmontage

Directe chipmontage is de belangrijkste reden waarom COB-LED-strips veel smallere PCB-breedtes kunnen bereiken dan traditionele SMD-strips. Zonder individuele LED-pakketten kunnen fabrikanten chips veel dichter bij elkaar plaatsen, waardoor een continue lichtlijn ontstaat en tegelijkertijd de zichtbare helderheidsspleet wordt verminderd. Deze hogere integratie verbetert ook de consistentie van de verlichting wanneer de strip dicht bij het verlichte oppervlak wordt geïnstalleerd.

2. Continue fosforcoating

Een doorlopende fosforlaag bedekt de dicht gerangschikte LED-chips en vermengt het licht dat wordt uitgestraald door individuele matrijzen tot een enkel, uniform lichtgevend oppervlak. Het resultaat is een soepele, puntvrije verlichting zonder zichtbare LED-hotspots. Deze optische eigenschap is bijzonder waardevol in toepassingen zoals meubelverlichting, sieradendisplays, winkelrekken en architecturale details, waar de lichtbron vaak zichtbaar is bij nauwe kijkafstanden en visuele uniformiteit essentieel is.

3. Kleinere optische voetafdruk

Door directe chipmontage te combineren met continue lichtuitstoot, vermindert COB-technologie de zichtbare verlichtingsvoetafdruk met behoud van een hoge optische kwaliteit. Dit maakt installatie in smalle groeven mogelijk, slank aluminiumprofielen, verborgen kanalen en compacte verlichtingsstructuren waar conventionele LED-strips niet hetzelfde visuele effect kunnen bereiken.

De verminderde PCB-breedte introduceert echter ook technische compromissen. Een smallere PCB bevat minder koper voor stroomoverdracht en warmteafvoer, waardoor spanningsval, thermische prestaties en maximale looplengte kritischere ontwerpoverwegingen worden gemaakt. Om deze reden zijn succesvolle ultradunne COB-ledstripinstallaties niet alleen afhankelijk van compacte afmetingen, maar ook van geschikte stroomverdeling, thermisch beheer en installatiemethoden.

Technische factor	COB-voordeel	Ontwerpimpact
Chipstructuur	Directe chipmontage	Maakt smallere PCB-ontwerpen mogelijk
lichtuitgang	Continue fosforco	Creëert naadloze, puntvrije verlichting
optische voetafdruk	Verminderde componentafstand	Past op verborgen en compacte installaties
PCB Breedte	2,7–5 mm lay-outs	Vereist zorgvuldige elektrische en thermische planning

belangrijkste ding

COB-technologie maakt ultradunne LED-strips mogelijk door directe chipmontage, continue fosforcoating en een compacte optische structuur te combineren. Hoewel deze innovaties smallere PCB-breedtes en betere visuele integratie mogelijk maken, verminderen ze ook de elektrische en thermische marges. Succesvolle ontwerpen zijn daarom afhankelijk van het balanceren van compacte grootte met stroomafgifte, warmteafvoer en betrouwbaarheid op lange termijn in plaats van alleen de breedte van de PCB te minimaliseren.

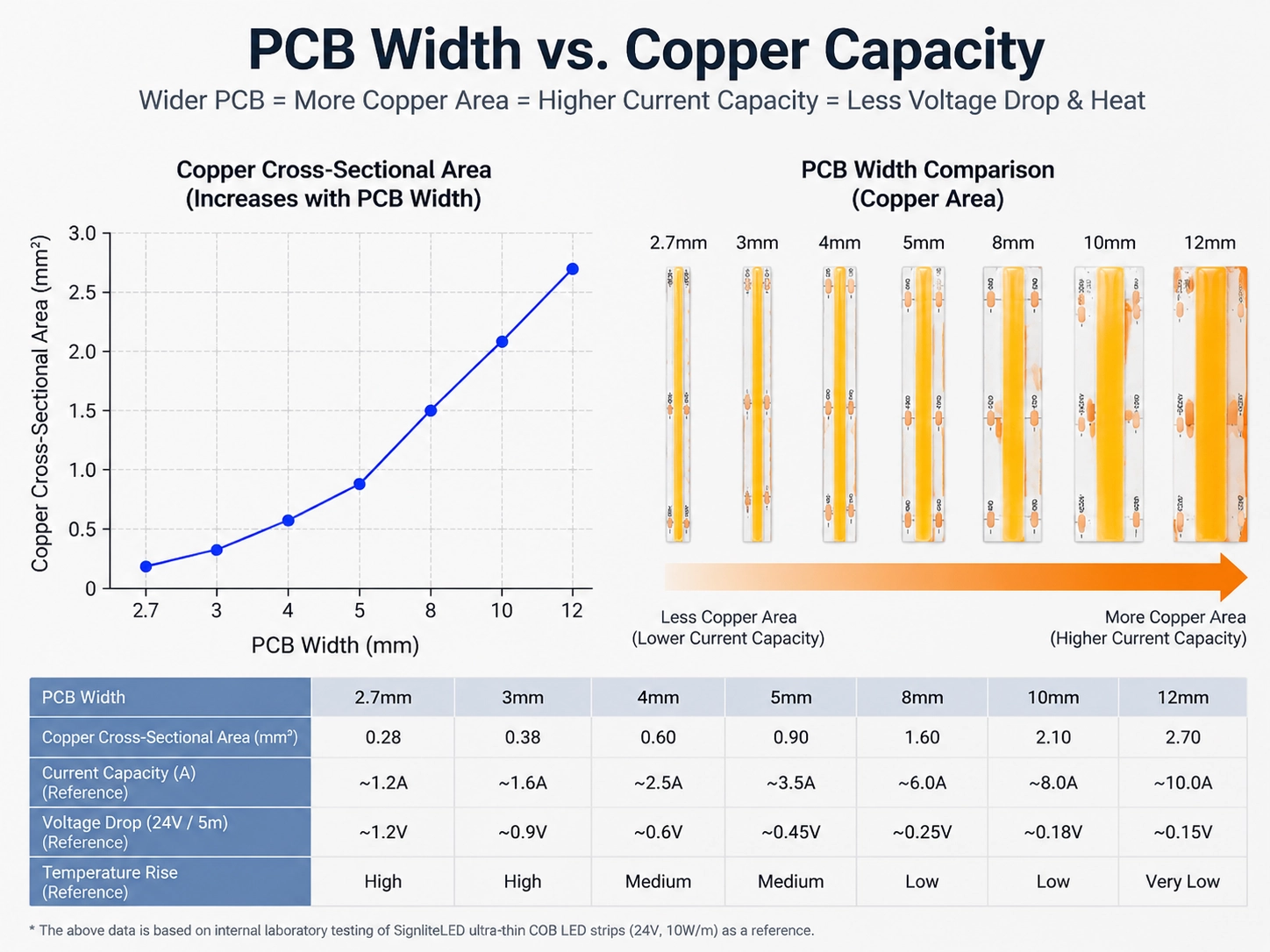

Waarom is de breedte van de PCB beperkt in ultradunne COB LED-strips?

De breedte van de PCB is beperkt in ultradunne COB-LED-strips, omdat het verminderen van de PCB ook het koperoppervlak, de huidige capaciteit, warmteafvoer en mechanische sterkte vermindert. Deze technische beperkingen bepalen hoe smal een COB-LED-strip kan zijn met behoud van betrouwbare prestaties. Het beste ontwerp is daarom de smalste PCB die nog steeds voldoet aan elektrische, thermische en mechanische vereisten.

Waarom verhoogt een smalle PCB de spanningsdaling?

Een smalle PCB verhoogt de spanningsval omdat deze minder koper bevat om elektrische stroom te dragen. De resulterende toename van de elektrische weerstand vermindert het stroomdragende vermogen en beperkt de betrouwbare striplengte. In ultradunne COB-LED-strips bevatten smallere PCB's minder geleidend materiaal, wat de elektrische weerstand verhoogt en de stroomvoerende capaciteit vermindert.

Dit kan leiden tot verschillende technische uitdagingen:

• Hogere spanningsval: Langere installaties kunnen tegen het einde van de strip een helderheidsreductie ondervinden.
• Lagere vermogenstolerantie: Smalle PCB's hebben minder marge voor hoogstroombedrijf.
• Kortere doorlopende runs: De maximale installatielengte wordt vaak verminderd in vergelijking met bredere LED-strips.

Om deze reden is energieplanning van cruciaal belang bij het selecteren van ultradunne COB-LED-strips. Factoren zoals bedrijfsspanning, stroomverbruik per meter, striplengte en bestuurderscapaciteit moeten vóór installatie worden geëvalueerd.

24V-systemen verminderen de stroom met de helft in vergelijking met 12V voor hetzelfde vermogen, wat de spanningsval verlaagt en langere continue runs ondersteunt in ultradunne COB-installaties. De werkelijke prestaties zijn echter nog steeds afhankelijk van het ontwerp van de PCB, de vermogensdichtheid en de installatieomstandigheden. Ter referentie, deze gids legt uit: hoe lang kan een 24v COB LED-strip werken zonder stroominjectie? en de factoren die de maximale looplengte beïnvloeden.

Waarom verdringt een smalle PCB de warmte minder efficiënt?

Een smalle PCB verdrijft de warmte minder efficiënt omdat deze minder koperen gebied heeft om warmte weg te spreiden van de LED-chips. Naarmate de bedrijfstemperatuur stijgt, wordt effectief thermisch beheer steeds belangrijker voor het handhaven van de LED-prestaties en levensduur. De PCB-koperlaag draagt niet alleen elektrische stroom, maar helpt ook bij het verspreiden van warmte die wordt gegenereerd door LED-chips.

Wanneer de PCB-breedte afneemt, wordt het beschikbare koperoppervlak kleiner, waardoor de natuurlijke thermische route wordt verminderd. Dit maakt extern warmtebeheer steeds belangrijker, vooral voor toepassingen met hoge helderheid of installaties met lange bedrijfsuren.

Ultradunne COB LED-strips vereisen vaak aluminium profielen omdat ze voorzien in:

• Verbeterde warmteoverdracht weg van de LED-chips
• Stabielere bedrijfstemperatuur
• Bescherming tegen oververhitting in afgesloten ruimtes
• Betere LED-betrouwbaarheid op lange termijn

Zonder voldoende thermisch beheer kan overmatige warmte de LED-efficiëntie verminderen, de materiaalveroudering versnellen en de levensduur van het verlichtingssysteem verkorten.

Waarom zijn ultrasmalle PCB's moeilijker te produceren?

Ultra-smalle PCB's zijn moeilijker te produceren omdat kleinere koperen pads en smallere constructies de mechanische sterkte verminderen en de productietoleranties verhogen. Een smallere PCB heeft minder fysieke ondersteuning en kleinere verbindingsgebieden, waardoor deze gevoeliger wordt voor buigspanning, uitlijning van de connector en het afhandelen van installaties.

Belangrijke overwegingen zijn onder meer:

• Minimale buigradius
• Compatibiliteit met connector
• soldeerkwaliteit
• PCB-flexibiliteit en duurzaamheid
• Consistentie van de productie

Extreem smalle PCB-ontwerpen vereisen nauwkeurige fabricagecontrole omdat kleine variaties de elektrische prestaties en de betrouwbaarheid van de installatie kunnen beïnvloeden.

Belangrijkste ontwerpprincipe

De minimale praktische PCB-breedte wordt bepaald door het afwegen van de maatreductie met technische vereisten. Ultradunne COB-LED-strips zorgen voor een uitstekende verhulling, maar hun prestaties zijn afhankelijk van de juiste elektrische planning, thermisch ontwerp en installatiemethoden.

Het kiezen van de kleinste PCB is niet altijd de beste oplossing. De optimale breedte is degene die voldoende elektrische capaciteit, thermische stabiliteit en mechanische betrouwbaarheid biedt voor de beoogde toepassing.

Hoe kies je de juiste PCB-breedte?

Het kiezen van de juiste PCB-breedte voor een ultradunne COB-LED-strip vereist een balansinstallatie, elektrische prestaties, thermisch beheer en betrouwbaarheid op lange termijn. De smalste beschikbare PCB is niet altijd de beste keuze. De ideale breedte is het kleinste ontwerp dat aan de verlichtingsvereisten van het project kan voldoen met behoud van voldoende prestatiemarges.

PCB-breedte heeft direct invloed op de fysieke grootte van de LED-strip, maar het beïnvloedt ook de kopercapaciteit, spanningsval, warmteafvoer en mechanische sterkte. Professioneel lichtontwerp moet daarom rekening houden met zowel de zichtbare installatievereisten als de technische beperkingen achter elke PCB-grootte.

2,7 mm COB LED-strip: maximale miniaturisatie

De 2,7 mm COB LED-strip is de smalste in de handel verkrijgbare breedte, gebruikt voor auto-interieurverlichting en precisie-display-structuren waar zelfs een 3 mm-strip niet kan passen.” Het belangrijkste voordeel is dat het in extreem beperkte ruimtes kan worden geplaatst waar zelfs iets bredere LED-strips niet kunnen worden geïnstalleerd.

Typische toepassingen zijn onder meer:

• Precisie-displaystructuren
• Auto-interieurdetails
• Miniatuurverlichtingssystemen
• Zeer verborgen decoratieve installaties

De extreem smalle PCB biedt maximale installatieflexibiliteit, maar creëert ook de laagste elektrische en thermische marge. Met minder koperoppervlak beschikbaar, moeten ontwerpers meer aandacht besteden aan de huidige capaciteit, spanningsval en warmteafvoer.

Een COB-ledstrip van 2,7 mm kan het best worden geselecteerd wanneer ruimtebeperkingen de primaire zorg zijn in plaats van maximale helderheid of lange continue werking.

3mm COB LED Strip: ultra-smalle professionele oplossing

De 3mm COB LED Strip is de meest gebruikte ultra-smalle breedte voor sieraden displays en glazen kasten, en biedt bijna onzichtbare verhulling met betere mechanische stabiliteit dan 2,7 mm. Het is een van de meest populaire keuzes voor toepassingen waarbij de lichtbron bijna onzichtbaar moet blijven met behoud van betrouwbare prestaties.

Veelvoorkomende toepassingen zijn onder meer:

• Sieraden displays
• glazen kasten
• Premium meubeldetails
• Kleine architecturale verlichtingsfuncties

Vergeleken met 2,7 mm ontwerpen, bieden 3 mm COB LED-strips licht verbeterde elektrische en mechanische stabiliteit met behoud van een extreem kleine installatievoetafdruk.

Voor precisieverlichtingsprojecten is 3 mm vaak de voorkeurskeuze wanneer verhulling en visuele kwaliteit belangrijker zijn dan maximale vermogenscapaciteit.

4mm COB LED-strip: de beste balans tussen grootte en betrouwbaarheid

De 4mm COB LED Strip is de standaard keuze voor kast- en meubelverlichting, balancerende PCB-kopercapaciteit met een verdedigbare voetafdruk. Het biedt voldoende PCB-gebied voor een verbeterde kopercapaciteit, betere thermische prestaties en een sterkere mechanische betrouwbaarheid, terwijl het geschikt blijft voor verborgen installaties.

Deze breedte wordt vaak gebruikt voor:

• kast verlichting
• Meubelintegratie
• Interieurdecoratie
• Premium residentiële projecten

Vergeleken met smallere opties bieden 4 mm-ontwerpen een grotere tolerantie tegen spanningsval, oververhitting en installatievariatie. Voor veel professionele toepassingen levert deze breedte de beste combinatie van uiterlijk, prestaties en betrouwbaarheid.

5mm COB LED-strip: prestatiegericht slank ontwerp

De 5 mm COB LED-strip is de breedste ultradunne optie, gebruikt voor retaildisplays en architecturale verlichting die langere continue runs en een hogere stroomafhandeling vereisen.

De bredere PCB-structuur maakt het mogelijk:

• Betere huidige afhandeling
• Verbeterde warmteverdeling
• Meer betrouwbare langetermijnwerking
• Eenvoudigere installatiecompatibiliteit

5 mm COB LED-strips worden vaak geselecteerd voor retaildisplays, commerciële verlichting, architecturale toepassingen en projecten die langere bedrijfsuren vereisen.

Hoewel ze iets meer installatieruimte nodig hebben, maakt hun grotere technische marge ze geschikt voor omgevingen waar betrouwbaarheid belangrijker is dan het bereiken van de kleinst mogelijke voetafdruk.

PCB-breedte selectiegids voor ultradunne COB LED-strips

PCB Breedte	Ontwerpcategorie	Groot voordeel	Typische toepassingen	Technische overweging
2,7 mm	Extreme miniaturisatie	Maximale verhuizing in beperkte ruimtes	Precisiedisplays, compacte verlichting	Laagste thermische en elektrische marge; vereist een zorgvuldig systeemontwerp
3 mm	Ultra-smalle cob-ontwerp	Kleinste praktische professionele installatievoetafdruk	Sieradendisplays, meubeldetails, premium interieurs	Vereist aandacht voor stroomverdeling en warmtebeheer
4 mm	Gebalanceerd ultradun ontwerp	Beste balans tussen grootte en betrouwbaarheid	Kasten, meubels, architectonische details	Geschikt voor de meeste verborgen verlichtingsprojecten
5mm	Prestatiegericht slank ontwerp	Verbeterde thermische en elektrische stabiliteit	Retail, commerciële, lange-operations verlichting	Betere keuze wanneer betrouwbaarheid een prioriteit is
8mm-10mm	Standaard COB LED Strip (COB-specifiek productassortiment)	Hogere prestatiemarge en eenvoudigere integratie	Verlichting met groot gebied, algemene toepassingen	Vereist meer installatieruimte, maar biedt sterkere capaciteit

Selectie principe

De juiste PCB-breedte hangt af van de relatie tussen installatiebeperkingen en systeemvereisten. Kies 2,7 mm-3 mm COB-ledstrips wanneer maximale verhulling de prioriteit is, 4 mm-ontwerpen bij het balanceren van uiterlijk en betrouwbaarheid, en 5 mm-versies wanneer verbeterde thermische prestaties en langere werking vereist zijn.

Het doel van het ultradunne COB-ledstripontwerp is niet alleen het verminderen van de PCB-grootte, maar het bereiken van de beste combinatie van compacte installatie, stabiele verlichting en betrouwbaarheid op lange termijn.

Waar worden ultradunne COB LED-strips gebruikt?

Ultradunne COB LED-strips worden voornamelijk gebruikt in toepassingen waar de installatieruimte beperkt is, maar continue, puntvrije verlichting is vereist. Hun smalle PCB-structuur maakt ze ideaal voor verborgen verlichting, precisiedisplays, meubelintegratie en architecturale details waar standaard LED-strips niet passen.

Het belangrijkste voordeel van ultradunne COB-LED-strips is niet alleen hun kleinere formaat, maar hun vermogen om professionele verlichtingsprestaties te bieden in beperkte ruimtes. Door COB-technologie te combineren met ultrasmalle PCB-ontwerpen, maken deze LED-strips een naadloze verlichting mogelijk met behoud van een schoon visueel uiterlijk.

Meubel- en kastverlichting

Meubelverlichting is een van de meest voorkomende toepassingen voor ultradunne COB LED-strips. Kasten, planken, kasten en inbouwmeubels hebben vaak een beperkte installatiediepte, waardoor traditionele LED-strips moeilijk te integreren zijn zonder zichtbare openingen of oversized profielen.

Voor deze toepassingen worden vaak 4 mm en 5 mm COB LED-strips geselecteerd omdat ze een goede balans bieden tussen compacte afmetingen, helderheidsconsistentie en thermische betrouwbaarheid.

Typische toepassingen zijn onder meer:

• Keukenkastje onderverlichting
• kledingkast interieur verlichting
• Boekenplanken en vitrines
• Accentverlichting op maat

De smalle PCB stelt ontwerpers in staat om verborgen lichtbronnen te creëren met behoud van een schone, premium uitstraling.

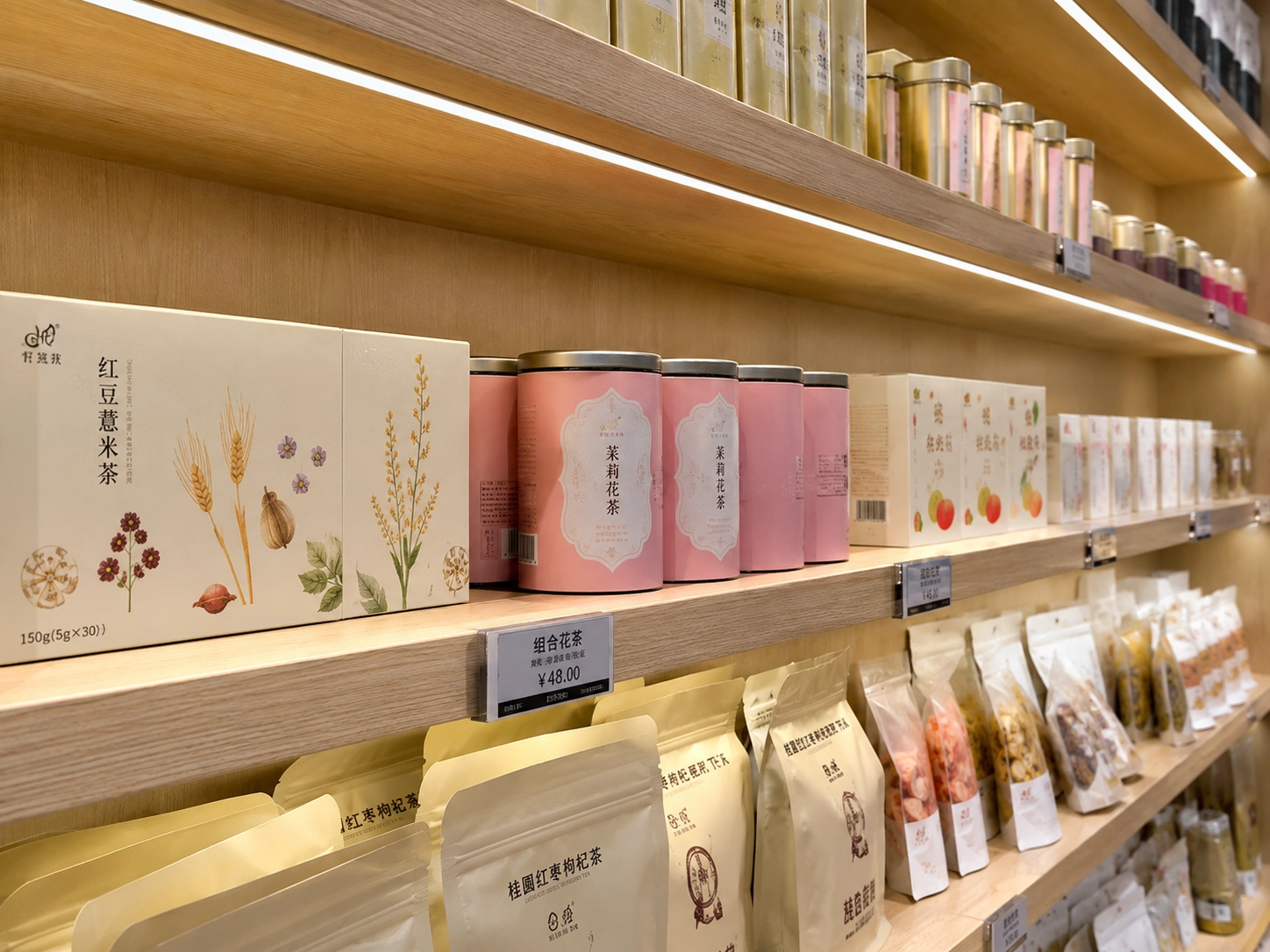

Sieraden displays en precisie winkelverlichting

Ultradunne COB LED-strips zijn met name geschikt voor sieradendisplays, glazen kasten en luxe winkelomgevingen waar visuele precisie van cruciaal belang is.

3mm COB LED-strips hebben vaak de voorkeur in deze toepassingen omdat de extreem smalle vormfactor installatie in kleine displaystructuren mogelijk maakt zonder af te leiden van de producten.

Belangrijke voordelen zijn onder meer:

• Continue puntvrije verlichting
• Minimale zichtbare hardware
• Verbeterde productmarkering
• Flexibele installatie in compacte displayruimtes

Voor hoogwaardige winkelomgevingen moet het verlichtingssysteem het product verbeteren in plaats van een zichtbaar ontwerpelement te worden. Ultradunne COB LED-strips helpen dit verborgen lichteffect te bereiken.

3. Architectonische en verborgen verlichtingstoepassingen

Architectonische verlichting vereist vaak dat LED-bronnen in de structuur verdwijnen met behoud van consistente verlichting. Ultradunne COB LED-strips worden veel gebruikt in:

• Wandinbouwverlichting
• Trap verlichting
• Inhamverlichting
• Lineaire architecturale details
• Decoratieve indirecte verlichting

In deze toepassingen worden vaak 4 mm en 5 mm COB LED-strips geselecteerd omdat ze extra thermische en elektrische marge bieden voor langere bedrijfsperioden.

Een goede installatie met aluminium profielen is vooral belangrijk voor architecturale toepassingen, omdat deze systemen vaak continu werken en in de loop van de tijd een stabiele helderheid vereisen.

Toepassingsselectie principe

Elke breedte afstemmen op de juiste toepassing volgt hetzelfde selectieprincipe dat in deze gids wordt gebruikt - zie hoe u de juiste PCB-breedte kiest voor de volledige vergelijkingstabel en beslissingscriteria.

Ultradunne COB LED-strips zijn niet ontworpen om elke standaard LED-striptoepassing te vervangen. Hun technische waarde ligt in het oplossen van installatie-uitdagingen waar compact formaat, continue verlichting en professionele uitstraling de primaire vereisten zijn.

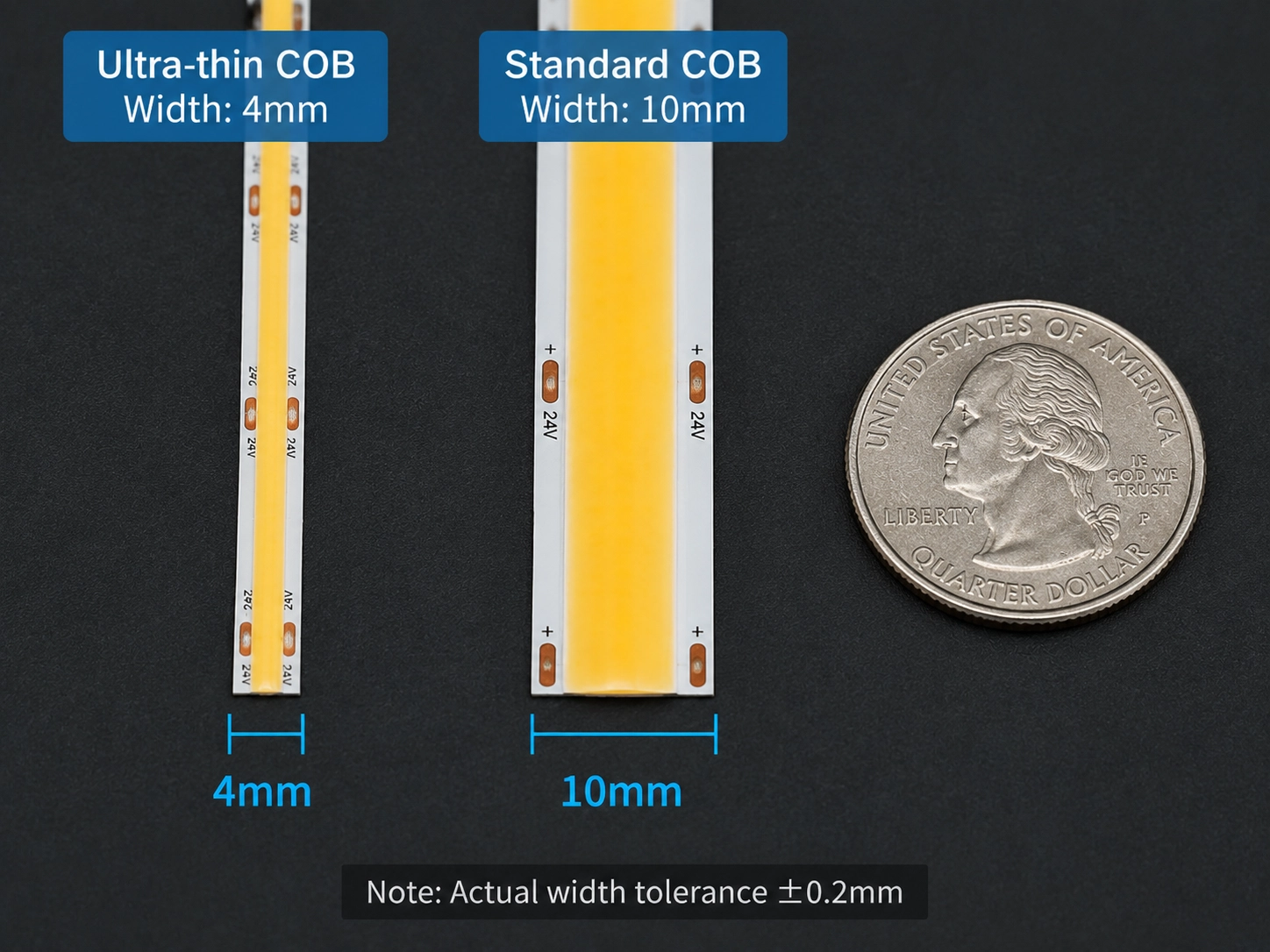

Ultradunne COB versus standaard COB LED-strips

Het belangrijkste verschil tussen ultradunne COB-LED-strips en standaard COB-ledstrips is de balans tussen installatieflexibiliteit en technische prestaties. Ultradunne COB-strips met 2,7 mm-5 mm PCB-breedtes zijn ontworpen voor ruimtegebonden toepassingen, terwijl standaard COB-strips met een breedte van 8 mm tot 10 mm een grotere elektrische capaciteit, thermische marge en algehele betrouwbaarheid bieden.

De keuze tussen hen hangt af van het feit of het project prioriteit geeft aan een minimale installatievoetafdruk of maximale prestatietolerantie.

1. Structurele en technische verschillen

Ultradunne COB-ledstrips bereiken een kleinere installatievoetafdruk door de breedte van de PCB te verminderen en de lay-out van de componenten te optimaliseren. Hierdoor kunnen ze in smalle kanalen, meubelstructuren en verborgen verlichtingstoepassingen passen waar standaard LED-strips mogelijk niet geschikt zijn.

Deze spleet in het kopergebied (zie PCB-breedtebeperkingen hierboven) is de reden waarom standaard COB-strips (8-10 mm) een hogere vermogensdichtheid verdragen zonder extra thermische accessoires, terwijl ultradunne ontwerpen (2,7-5 mm) doorgaans aluminiumprofielen vereisen om dezelfde betrouwbaarheid te bereiken. Voor ontwerpers vertaalt dit zich in een directe afweging: elke millimeter PCB-breedte die wordt verhandeld voor verhulling, verschuift meer van de thermische en elektrische belasting van het PCB-koper naar het installatiesysteem (profiel, drivergrootte, injectiepunten).

Technische factor	Ultradunne COB (2,7 mm-5 mm)	Standaard COB (8mm-10mm)
Groot voordeel	Minimale installatievoetafdruk en maximale verhulling	Hogere prestatiemarge en verbeterde betrouwbaarheid
PCB-kopercapaciteit	lager kopergebied; vereist zorgvuldige energieplanning	Hogere kopercapaciteit voor verbeterde stroomafhandeling
Warmteafvoer	Meer afhankelijk van aluminium profielen en installatieomstandigheden	Betere natuurlijke thermische capaciteit door bredere PCB-structuur
Installatie flexibiliteit	Uitstekend voor smalle ruimtes, verborgen kanalen en precisieontwerpen	Beter voor algemene toepassingen die een eenvoudigere integratie vereisen
Beste toepassingen	Meubels, displays, kasten, verborgen architecturale verlichting	Verlichting met groot gebied, commerciële projecten, algemene architecturale toepassingen

Selectie principe

Kiezen tussen ultradun en standaard COB komt neer op dezelfde afweging die wordt behandeld in Hoe kiest u de juiste PCB-breedte: installatievoetafdruk versus elektrische en thermische marge. Ultradunne COB-strips winnen op ruimte en verhulling; standaard COB-strips winnen op capaciteit en betrouwbaarheid - de juiste keuze hangt af van welke beperking belangrijker is voor het specifieke project.

Hoe Ultra Thin Cob LED Strip Lights te installeren?

Het correct installeren van ultradunne COB-LED-strips vereist het plannen van een aluminiumprofiel en stroominjectie vóór installatie, het zorgvuldig omgaan met de smalle PCB tijdens het snijden en monteren, het testen van het volledige systeem vóór de eindmontage en het diagnosticeren van storingen door symptoom (dimmen versus oververhitting) in plaats van giswerk.

1. Voor installatie: ruimte, profiel en energieplanning

Vóór de installatie moeten de werkelijke afmetingen van de LED-strip en de montageomgeving worden geverifieerd. Ultradunne COB LED-strips zijn verkrijgbaar in smalle formaten zoals 2,7 mm, 3 mm, 4 mm en 5 mm, maar het installatiekanaal mag niet alleen worden ontworpen volgens de breedte van de PCB. Een goede installatieruimte moet rekening houden met PCB-breedtetolerantie, interne profielafmetingen, kabelgeleidingsruimte, diffuserdikte en toegankelijkheid van het onderhoud.

De selectie van aluminiumprofielen moet gebaseerd zijn op zowel de pasvorm als de vermogensdichtheid, niet alleen passend. Omdat smallere PCB's minder koper hebben voor warmteverspreiding (zie PCB-breedtebeperkingen hierboven), wordt het profiel het primaire warmtepad - selecteer er een die beoordeeld is voor de werkelijke w/m van de strip, niet slechts een die overeenkomt met de breedte van de PCB. Een te smal profiel zorgt voor mechanische belasting en beperkt de warmteoverdracht; een te groot is een te groot optische efficiëntie en beïnvloedt het uiteindelijke uiterlijk. Deze gids over Hoe aluminium profielen te gebruiken voor indirecte verlichting Behandelt profielselectie voor verborgen toepassingen in meer detail.

Ook in dit stadium moet energieplanning plaatsvinden. De spanningsval volgt direct uit de beperkte kopercapaciteit van de PCB (zie elektrische beperkingen hierboven); de planningstaak is het berekenen van de injectiepuntafstand voordat de bedrading begint. Als algemene regel geldt dat u elke 5 meter een stroominjectiepunt toevoegt voor 24V ultradunne COB-runs boven 10 W/m en dit interval verkorten voor 12V-systemen of ontwerpen met een hoger vermogen. Deze gids over Wanneer te kiezen voor 12V, 24V of 48V LED-stripsystemen Legt uit hoe de spanningskeuze van invloed is op de stroom- en installatielengte.

2. Tijdens installatie: snijden, aansluiten en hanteren

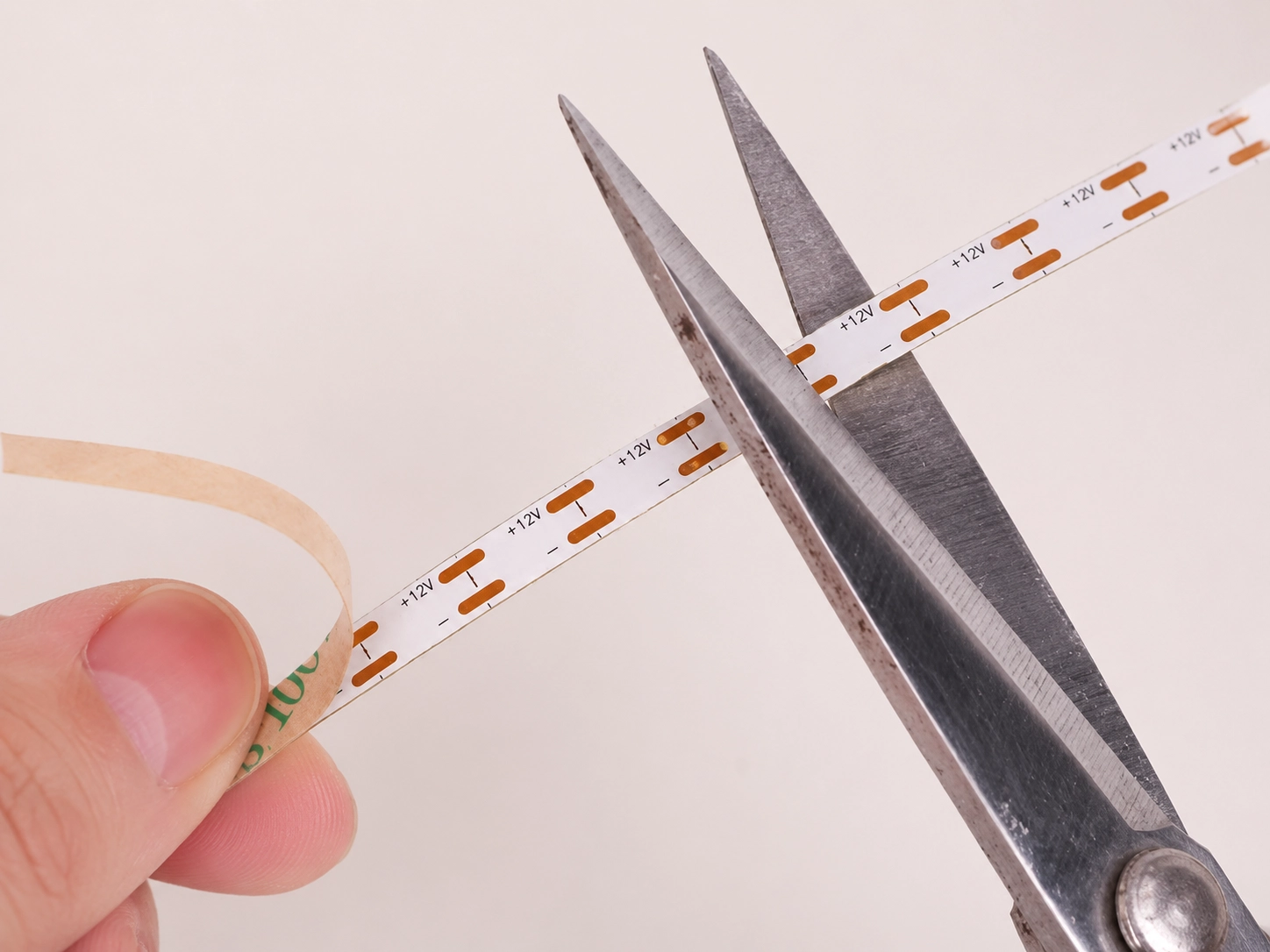

Ultradunne COB-strips mogen alleen op de daarvoor bestemde snijpunten worden gesneden om schade aan interne circuits en LED-segmenten te voorkomen. Omdat smalle PCB's kleinere koperen pads bevatten, vereist verbindingswerk meer precisie dan standaard LED-strips - voor aangepaste lengtes biedt solderen vaak een betrouwbaarder contact dan universele connectoren, die mogelijk niet voldoende contactdruk op ultrasmalle PCB's leveren.

De strips blijven flexibel, maar door hun verminderde breedte worden ze gevoeliger voor fysieke stress. Volg de gespecificeerde minimale buigradius, vermijd scherpe plooien of herhaalde buiging op hetzelfde punt en bescherm de verbindingsgebieden tegen mechanische belasting - dit is vooral belangrijk voor strips van 2,7 mm en 3 mm, die minder mechanische versterking hebben dan bredere ontwerpen.

Kleefruggen mogen alleen worden aangebracht op schone, droge, stabiele oppervlakken; stof, olie of vocht vermindert de hechting en kan na verloop van tijd beweging veroorzaken. Voor veeleisende omgevingen, voeg mechanische clips, aluminium profielmontage of aangepaste montagestructuren toe in plaats van alleen te vertrouwen op lijm.

3. Na installatie: testen en verificatie

Het aluminiumprofiel moet worden geïnstalleerd en getest voordat de eindmontage wordt gemonteerd om te bevestigen dat de strip goed past, de kabelgeleiding praktisch is en thermische prestaties voldoen aan de vereisten. Deze gids over Hoe te installeren LED-profielaluminiums Dekt algemene montagetechnieken die van toepassing zijn op smalkanaalprofielen.

Voordat de verlichtingsstructuur permanent wordt afgedicht, test u het complete systeem op helderheid, kleuruniformiteit, flikkering, warmteaccumulatie en stabiliteit van de verbinding. Het identificeren van problemen in dit stadium - in plaats van nadat de structuur is gesloten - vermijdt kostbare herbewerking.

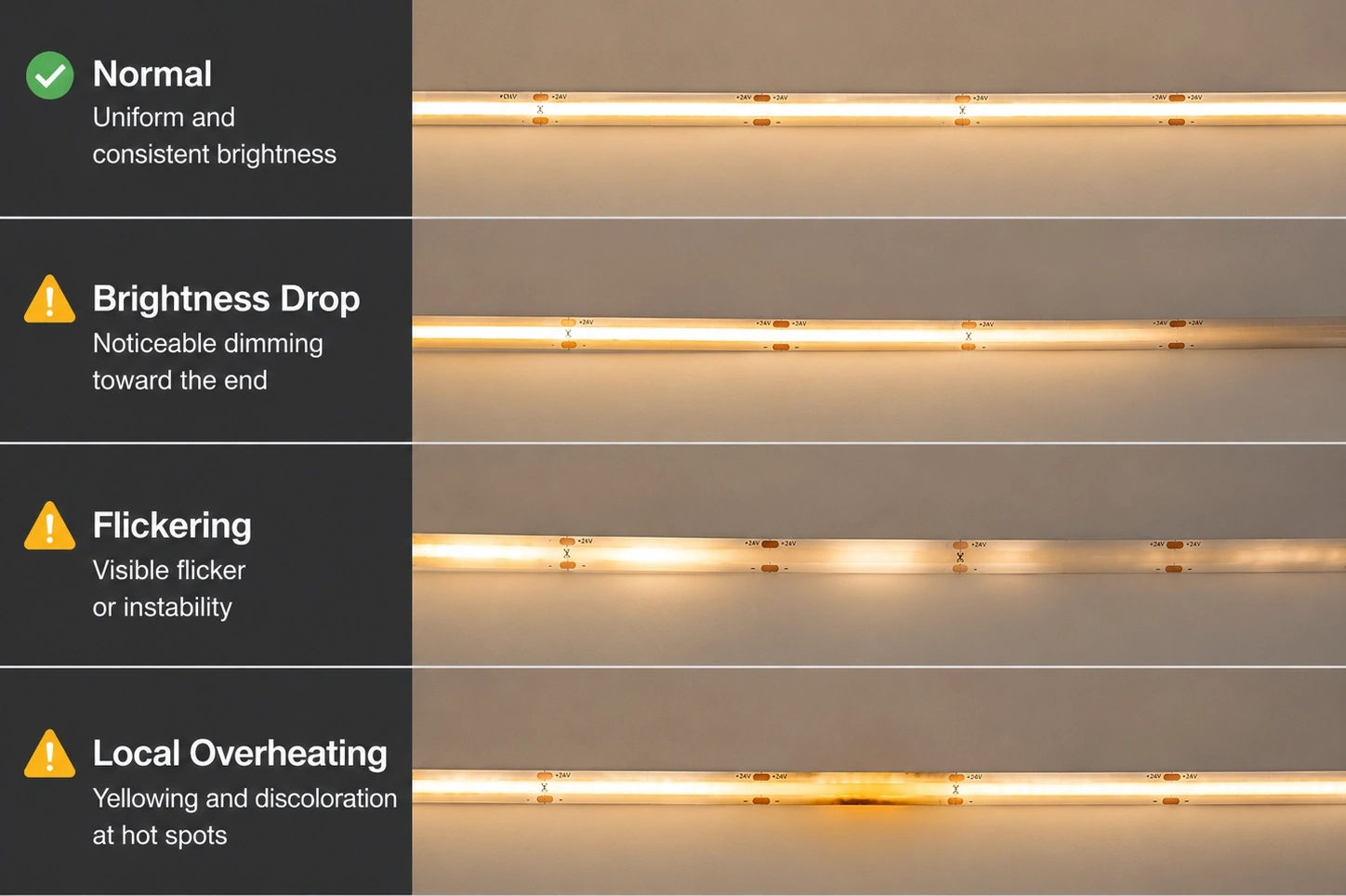

4. Veelvoorkomende storingen en hoe ze te diagnosticeren

De elektrische en thermische beperkingen die hierboven worden beschreven tijdens bedrijf als twee herkenbare symptomen: dimmen aan het einde van de strook en gelokaliseerde oververhitting. Diagnose van welke u direct punten ziet in de oplossing:

Falen symptoom	Mogelijke technische oorzaak	Aanbevolen oplossing
Helderheid neemt af langs strip	Spanningsval veroorzaakt door lange runs of onvoldoende stroomverdeling	Optimaliseer spanningsselectie, verkort continue runs en voeg stroominjectiepunten toe
Overmatige warmte tijdens bedrijf	Onvoldoende thermische pad of slecht ontwerp van de warmteafvoer	Gebruik een geschikt aluminiumprofiel om de thermische overdracht te verbeteren
Flikkerende of onstabiele verlichting	Instabiele stroomvoorziening, slechte bedrading of onbetrouwbare connectoren	Controleer de capaciteit van de bestuurder, de bedradingkwaliteit en de verbindingspunten
Ongelijke verlichting	Onjuiste diffuserselectie of slechte profielovereenkomst	Pas optisch ontwerp aan en selecteer compatibele profielen
Mechanische schade of lichtonderbreking	Overmatig buigen, draaien of installeren van stress	Volg de gespecificeerde buigradius en behandel de PCB zorgvuldig

De meeste dimgevallen gaan terug naar een ontbrekend stroominjectiepunt in plaats van een stripdefect; deze gids op Hoe spanningsdalingen in lange LED-striplichtinstallaties te voorkomen Dekt de injectieafstand in meer detail. Oververhittingsgevallen wijzen meestal op een ondermaats of afwezig aluminiumprofiel in verhouding tot de vermogensdichtheid van de strip.

De beste benadering is om deze technische beperkingen tijdens de ontwerpfase te identificeren - PCB-breedte, energieplanning en profielselectie - in plaats van prestatieproblemen te corrigeren nadat de verlichtingsstructuur is geïnstalleerd en afgedicht.

FAQ

Conclusie

ultradun COB LED-strips worden niet alleen gedefinieerd door hun smalle grootte. Hun echte technische waarde komt voort uit het oplossen van uitdagingen op het gebied van lichtintegratie waarbij installatieruimte, visuele uitstraling en prestatie-eisen moeten worden gebalanceerd.

Het belangrijkste principe van ultradun COB-ontwerp is dat het verminderen van de PCB-breedte altijd technische compromissen met zich meebrengt. Een smallere strip zorgt voor een betere verhulling en een grotere installatieflexibiliteit, maar vermindert ook de kopercapaciteit, thermische marge en mechanische tolerantie.

Succesvolle ultradunne LED-verlichtingsprojecten vereisen een complete systeembenadering:

• Selecteer PCB-breedte op basis van werkelijke installatiebeperkingen.
• Denk aan spanning, stroomcapaciteit en looplengte tijdens elektrisch ontwerp.
• Gebruik geschikte aluminium profielen voor thermisch beheer.
• Match installatiemethoden met mechanische en omgevingsomstandigheden.
• Evalueer optische vereisten zoals uniformiteit, kijkafstand en verblindingscontrole.

De beste ultradunne COB LED-oplossing is niet het kleinste beschikbare ontwerp, maar degene die de juiste balans bereikt tussen compacte integratie, betrouwbare prestaties en stabiliteit op lange termijn.

Door de relatie tussen PCB-structuur, COB-technologie, thermisch gedrag en installatievereisten te begrijpen, kunnen ingenieurs ultradunne LED-systemen effectiever selecteren en integreren voor meubels, detailhandel, architectonische, automobiel- en precisieverlichtingstoepassingen.
