Les facteurs de fiabilité cachés derrière la bande de néon LED : de la structure du PCB au masque de soudure et au contrôle thermique du stress

Les bandes de néon LED sont devenues la norme de l'industrie pour les contours architecturaux, la signalisation commerciale, l'éclairage de paysage et la conception d'événements. Ils offrent la lueur continue et uniforme du néon en verre traditionnel sans fragilité ni haute tension.

Cependant, un nombre surprenant de bandes de néons LED échouent sur le terrain en quelques mois, non pas parce que les LED elles-mêmes sont défectueuses, mais en raison de facteurs de fiabilité cachés que la plupart des fiches de données ne mentionnent jamais.

Ces facteurs comprennent :

• Qualité de substrat de PCB
• Intégrité du masque de soudure
• Disparitions de dilatation thermique
• Type de cuivre (RA vs ED)
• Prévention des moustaches en étain

Cet article examine ces détails techniques et explique pourquoi certaines bandes de néons ont duré plus de 5 ans dans des environnements extérieurs difficiles, tandis que d'autres échouent en une seule saison.

Pourquoi les bandes de néons LED échouent dans les applications réelles

Selon les données d'analyse des défaillances de l'industrie, les LED elles-mêmes représentent moins de 101 tp3 t de pannes de champ. Les vrais coupables sont le stress thermique et mécanique.

Le problème du cycle thermique

Les installations extérieures sont confrontées à des variations de température quotidiennes et saisonnières, de -20 °C à +60 °C ou plus. Chaque cycle thermique provoque une expansion et un contrat de matériaux à des taux différents.

Après des cycles répétés, le stress s'accumule aux interfaces de matériaux, conduisant à :

• Micro-fissures en traces de cuivre
• Fatigue de joint de soudure
• Délamination entre les couches de PCB
• Perte d'intégrité d'étanchéité

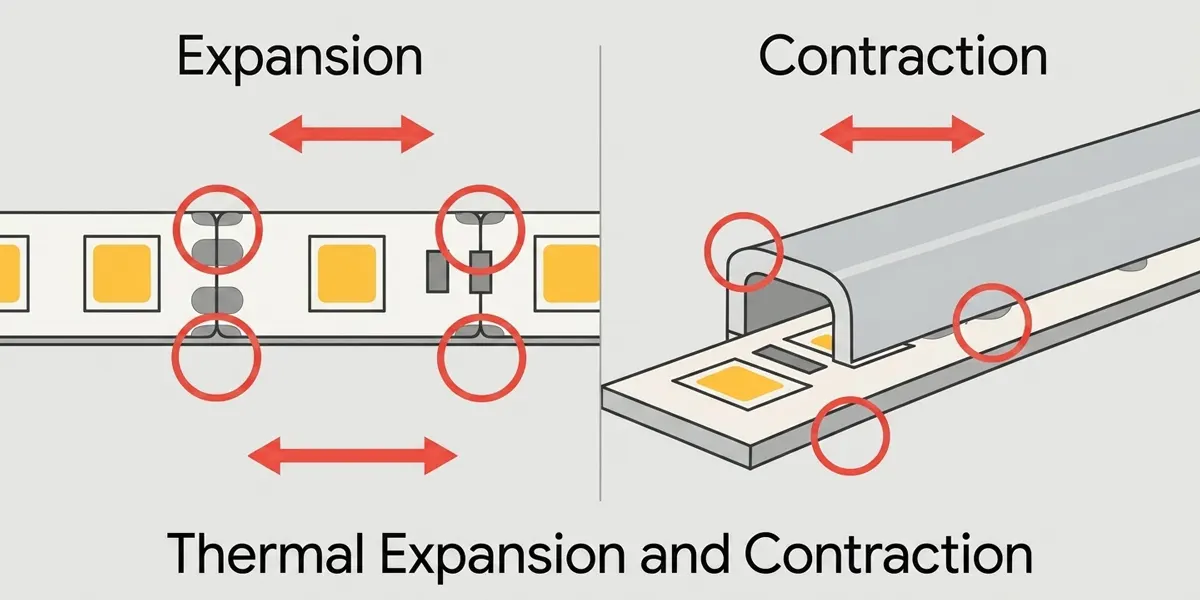

Pourquoi les bandes flexibles sont plus vulnérables

Les bandes de néon flexibles à LED combinent plusieurs matériaux avec différents coefficients de dilatation thermique (CTE).

Matériau	CTE (ppm/°C)
cuivre	16–17
Substrat polyimide	20–30
Masque de soudure	~50
Encapsulation de silicone	200–300

Chaque fois que la bande chauffe ou refroidit, ces matériaux se développent à des rythmes différents. Au fil du temps, les contraintes internes de stress craquent les joints et brisent les traces de cuivre, en particulier aux points de pliage.

Modèles d'échecs de champ commun

Mode de panne	cause profonde
Flicking intermittent	Micro-fissures dans les joints de soudure Ouverture/fermeture avec température
Segments morts	Traces de cuivre cassées à cause de la flexion répétée ou des contraintes thermiques
Ingrès d'humidité	Fissures dans le silicone ou le long du PCB permettant à l'eau de corroder les traces
Décalage de couleur / Jaunissement	Dégradation UV de l'encapsulation de faible qualité (pas les LED)

Pourquoi les pannes de champ se produisent？

Les données de l'industrie confirment que les puces LED représentent <10% de pannes. La cause profonde est le stress thermique et mécanique des cycles de température du monde réel.

Les conditions extérieures exposent les bandes à -20 °C à +60 °C les oscillations quotidiennes/saisonnières. Le chauffage/refroidissement répété crée une expansion incompatible entre les matériaux, entraînant :

• Micro-fissures en traces de cuivre
• Fatigue de joint de soudure
• Délature de circuit imprimé
• Perte d'étanchéité

Défi matériel critique : inadéquation CTE

Les bandes de néons flexibles combinent des matériaux avec des taux de dilatation thermique très différents (ppm/°C) :

• Cuivre : 16-17
• Polyimide : 20–30
• Masque de soudure : ~50
• Silicone : 200–300

Cette inadéquation génère des contraintes internes → fissures, ruptures et défaillances sur le terrain.

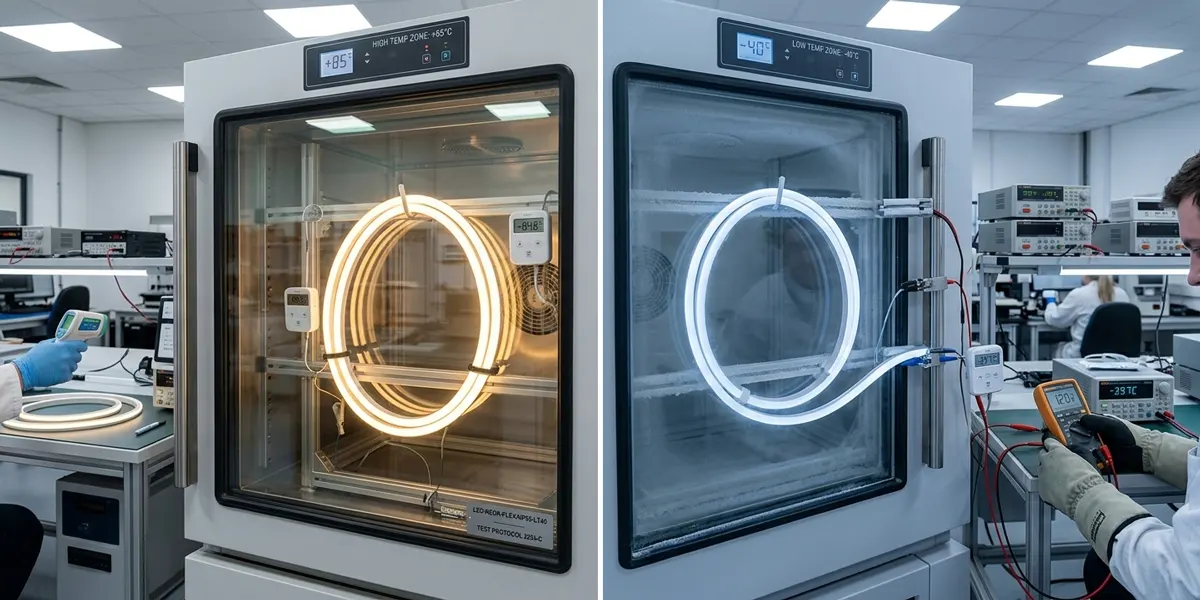

Comment nous validons la fiabilité

Test de validation du cycle thermique Conditions de test :

• Plage de température: -40°C ↔ +85°C
• Cycles totaux: 500 cycles
• Temps d'arrêt: 30 min par phase
• Objectif: Simulation et accélération du stress thermique à long terme

Résumé des résultats des tests (après 500 cycles extrêmes)

Objet	se produire	adopter
Apparence visuelle	Pas de fissure, jaunissement, délamination	✅ Pass
Performances électriques	Pas de scintillement / segments morts	✅ Pass
Décalage de tension (ΔVF)	< 3%	✅ Pass
Entretien de la lumière	> 98%	✅ Pass
Imperméable (IP67)	Pas d'infiltration d'humidité	✅ Pass
Soudure et traces	Pas de fatigue / micro-fissures	✅ Pass

En passant 500 cycles de -40 °C ~ + 85 °C, les bandes de néons signitées résistent aux inadéquations CTE, aux contraintes thermiques et aux modes de défaillance courants. Ils offrent des performances stables et durables, même en dessous de -20°C à +60°C.

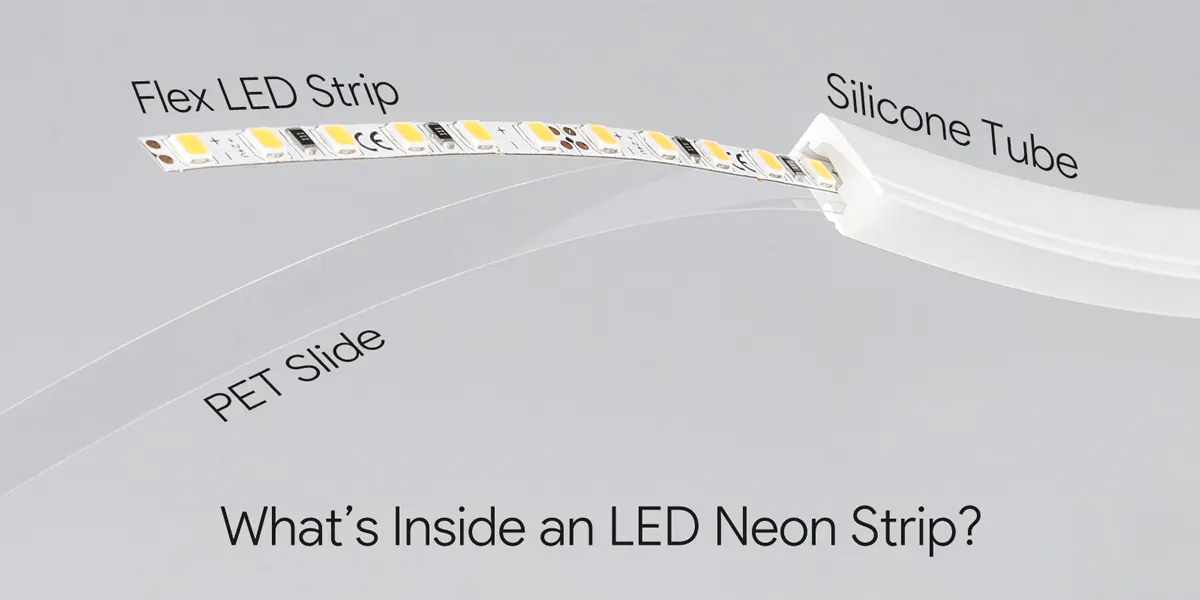

Qu'y a-t-il à l'intérieur d'un circuit imprimé à LED au néon ?

Un circuit imprimé flexible typique (FPCB) pour les bandes de néons LED se compose de plusieurs couches, chacune avec une fonction critique.

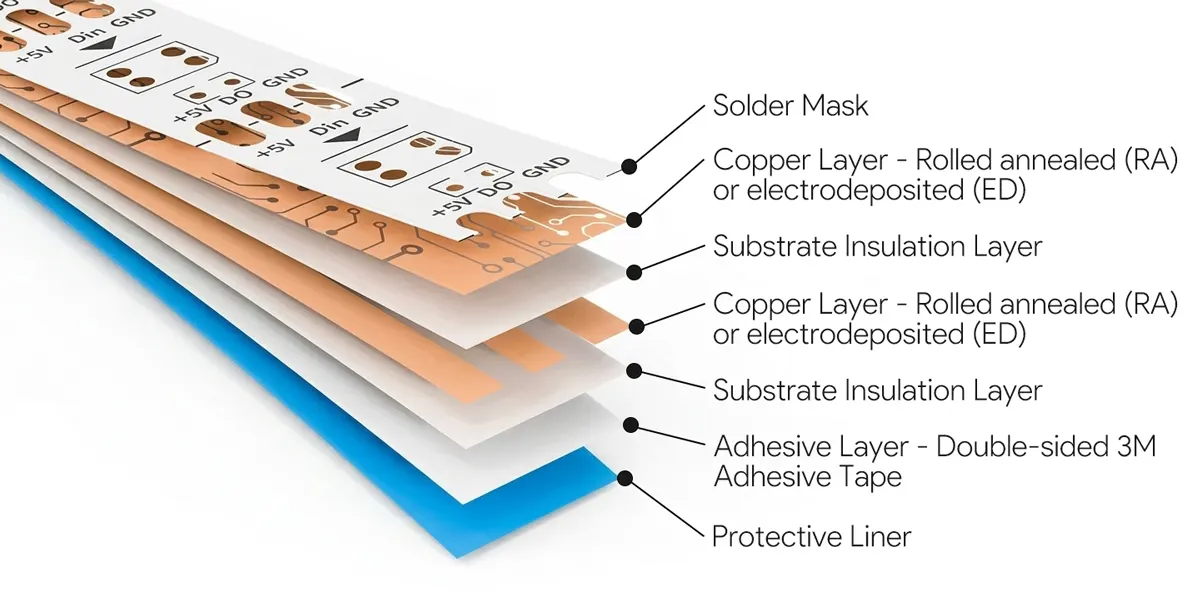

Structure de la couche

strate	Matériau	Fonction
substrat	Polyimide (PI) ou PET	base mécanique
collant	Acrylique ou époxy	Lie le cuivre au substrat
Couche de cuivre	Lancé recuit (RA) ou électrodéposé (ED)	Traces électriques
Masque de soudure	Polymère souple	Isolation et protection
Encapsulation de silicone	Silicone de qualité optique	Résistant aux intempéries + diffusion de la lumière

Choix matériels qui comptent

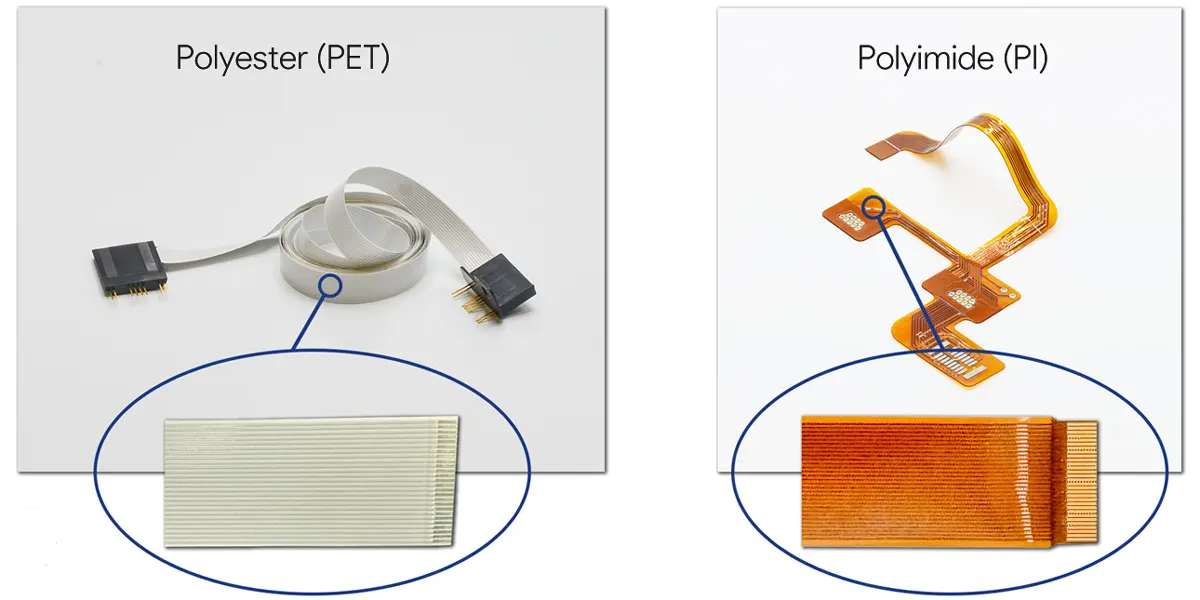

Polyimide vs. PET :

• Polyimide (PI): Résolution jusqu'à 400 °C pendant la soudure ; durable pour une utilisation en extérieur.
• embrasser : Résistance à la chaleur moins chère mais moins élevée ; non recommandée pour les applications extérieures.

Roulé recuit (RA) vs électro-électrodépositif (ED) :

• arrapoil Copper: Plus de ductile et de résistance à la fatigue, idéal pour les bandes qui se plient lors de l'installation.
• édifice CoppeR :     en cas de fissuration lors de flexions répétées.
• Épaisseur de cuivre : 1 oz (35 µm) à 2 oz (70 µ m). Les poignées en cuivre plus épaisses sont plus élevées, mais réduit la flexibilité.

Que fait réellement le masque de soudure ?

Le masque de soudure est une fine couche de polymère appliquée sur des traces de cuivre. Dans les bandes de néon LED, il remplit cinq fonctions essentielles :

1. Empêche les ponts de soudure lors de la fabrication
2. Protège contre l'oxydation (critique pour une utilisation en extérieur)
3. Fournit une isolation électrique entre les traces
4. Agit comme une barrière contre l'humidité pour les produits classés IP
5. Prend en charge la gestion thermique dans les applications à haute température

Film sec vs masque de soudure liquide

biens	film sec	Liquide (LPSM)
Uniformité d'épaisseur	Excellent	Bon
Capacité de hauteur fine	Bon	supérieur
coût de production	Plus haut pour les petites séries	Plus bas à l'échelle
Difficulté de retrava	Modéré	plus facile
Meilleur pour	Production constante à volume élevé	Conceptions complexes

Les deux types fonctionnent bien lorsqu'ils sont correctement appliqués. Cependant, les bandes à faible coût sautent souvent entièrement le masque de soudure, une erreur pour toute application extérieure.

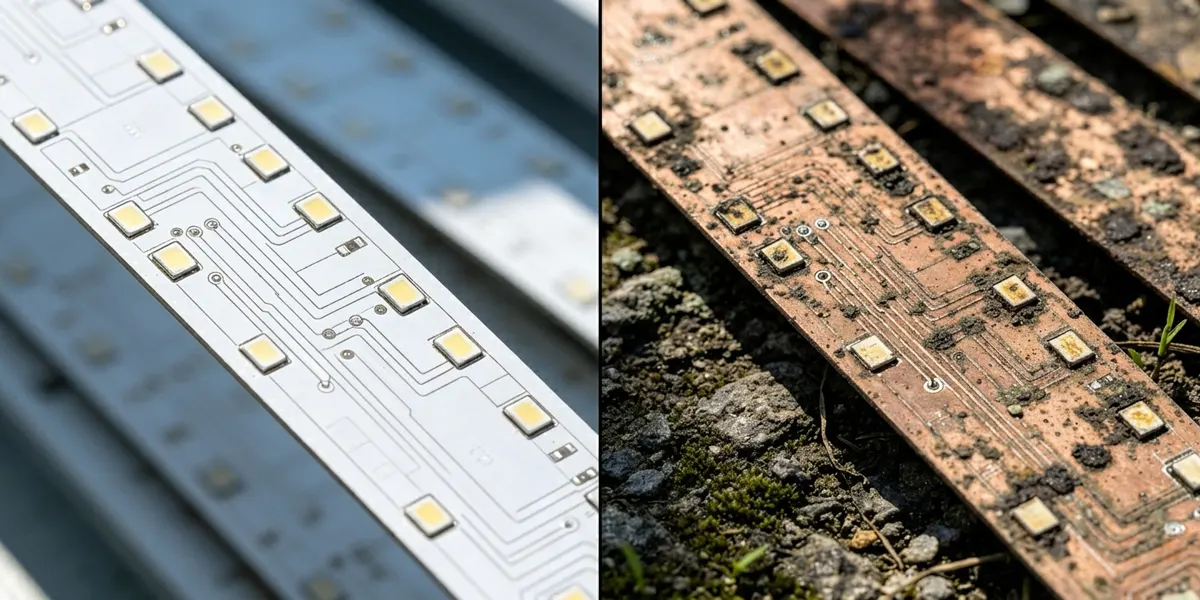

Masque de soudure blanc vs. Masque de soudure

Certaines bandes de néon à LED à faible coût omettent entièrement le masque de soudure pour économiser de l'argent ou réclamer une meilleure dissipation thermique.  Il s'agit d'un point de défaillance critique pour les applications extérieures ou à longue durée.

Fonctionnalité	Masque de soudure blanc	Pas de masque de soudure
Protection contre l'oxydation	Oui	nul
Prévention des ponts de soudure	Oui	Non
Réflexion légère	Élevé (85-90%)	Faible
Dissipation thermique	Modéré	Un peu mieux (négligable)
Fiabilité à long terme	Prouvé (5 ans et plus)	Très pauvre (semaines à mois)

Pourquoi "Pas de masque de soudure" est un mauvais compromis

Le cuivre exposé s'oxyde en quelques semaines dans des environnements humides. Le petit avantage thermique (généralement <5% amélioration) est négligeable par rapport au risque de défaillance induite par la corrosion.

Pour toute installation extérieure professionnelle, un masque de soudure correctement appliqué, en particulier le masque à souder blanc, n'est pas négociable.

Les masques à soudure blancs reflètent plus de lumière vers le haut, améliorant l'efficacité optique de 15 à 201 TP3. Cependant, ils nécessitent un contrôle minutieux des processus.

Fiabilité thermique : pourquoi les matériaux comptent plus que le prix

La fiabilité thermique est le facteur le plus sous-estimé dans l'ingénierie des bandes de néons LED. La question n'est pas de savoir si la bande fonctionne à température ambiante, mais si elle fonctionne toujours après 500 cycles thermiques.

Le problème de la non-concordance du CTE

Lorsque les matériaux avec différents CTE sont liés entre eux, les changements de température créent une contrainte interne à leurs interfaces.

Interface de matériau	Désappariement CTE	Risque d'échec
Cuivre (17) vs polyimide (20-30)	Modéré	Micro-fissures au fil du temps
Masque de soudure (~50) vs cuivre (17)	Haut	Fissuration ou délamination
Silicone (200-300) vs.	Extrême	Nécessite un ancrage mécanique

Matériaux de masque à soudure à haute température

Pour les applications extérieures exposées à la lumière directe du soleil et à de larges variations de température, les masques de soudure standard échouent. Les formulations à haute température offrent :

• Température de transition vitreuse (TG) supérieure à 130 °C (certaines atteignent 170 - 180 °C)
• Résistance au cycle thermique (par exemple, 1 000 heures de -40 °C à 125 °C)
• Meilleure résistance aux produits chimiques et aux UV

Coût par rapport à la fiabilité : comparaison dans le monde réel

niveau de qualité	Spécifications des matériaux	Vie en plein air attendue	Point de défaillance typique
Faible coût / Produit	Substrat PET, cuivre ED, sans masque	3-6 mois	soudure des fissures de joint ou de la corrosion des trace
milieu de gamme	Substrat PI, cuivre RA, masque liquide	1-2 ans	Délamination du masque de soudure
Premium (Signiteled)	Haute TG Pi, Cuivre RA, Masque Blanc Haute Temp	5-8 ans	Amortissement de la lumière LED (non structurel)

La différence entre une bande de 6 mois et une bande de 5 ans est souvent invisible sur une fiche technique mais devient évidente sur le terrain.

Signiteled publie des données de validation du cycle thermique pour chaque série de bandes néon extérieures. Rapport de lecture → Rapport de test de vieillissement de bande de LED au néon - analyse de fiabilité, de décroissance de la lumière et de stabilité des couleurs.

Défis flexibles de PCB dans la conception de bandes de néon

La flexibilité est la caractéristique déterminante des bandes de néon LED, ainsi que la source de plusieurs modes de défaillance uniques.

1. Adhérence et lamination

La flexion répétée ou le cycle thermique peuvent provoquer :

• Délamination – Séparation entre le masque de soudure et le cuivre
• Fissuration aux points de pliage – surtout si les composants sont proches des zones de flexion
• Pads levés – Les coussinets de soudure se détacher du substrat

2. Limites du rayon de pliage

Chaque PCB flexible a un rayon de courbure minimum. Le dépasser, même une fois, provoque des dommages invisibles qui entraînent une défaillance ultérieure.

Type de flexion	Rayon de courbure minimum	Exemple d'application
Dynamique (pliage répété)	100× Épaisseur du matériau	Installations mobiles
Statique (plié une fois lors de l'installation)	10 × Épaisseur du matériau	Emballage d'angle

Meilleure pratique : Les raidisseurs sous les emplacements des LED et des résistances empêchent la flexion de la fixation des composants, tout en permettant une flexibilité entre les segments.

3. Le compromis : flexibilité vs stabilité

Approche de conception	Flexibilité	Stabilité thermique	le mieux pour
Cuivre-polyimide sans adhésif	Modéré	Excellent	Plage de températures en plein air, large
à base d'adhésif	Haut	Modéré	Environnement intérieur et contrôlé

Signiteled utilise une liaison sans adhésif pour les séries nominales extérieures, assurant une stabilité thermique sans sacrifier la flexibilité.

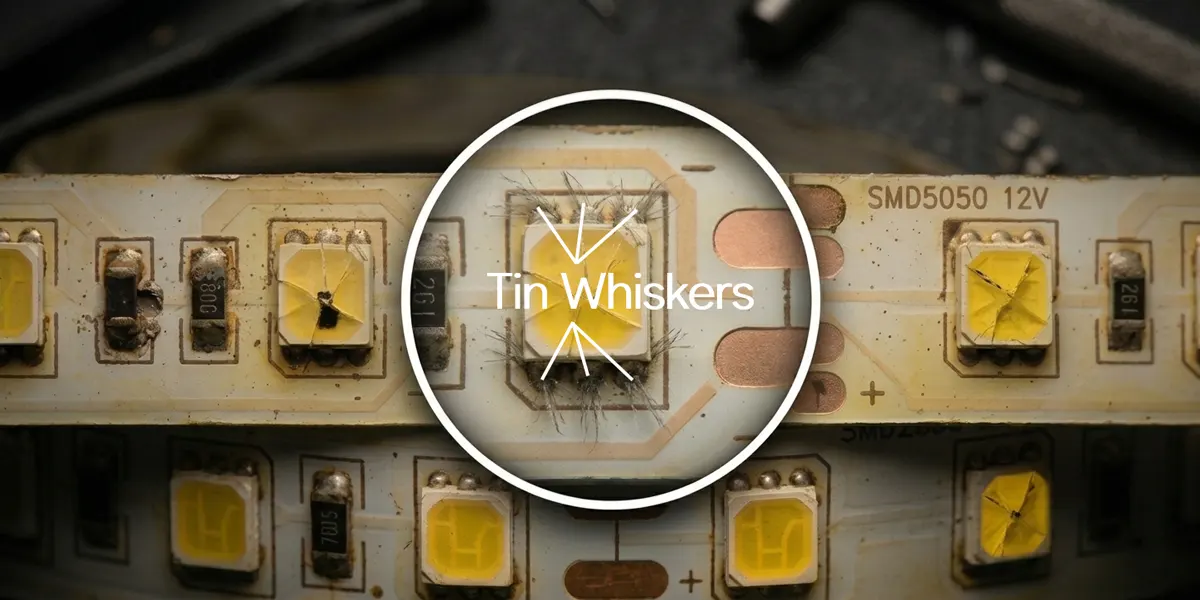

Tin Whiskers : le risque caché dans les bandes LED à faible coût

Les moustaches en étain sont des cristaux métalliques microscopiques en forme d'aiguille qui poussent spontanément à partir de surfaces étamées. Ils peuvent atteindre plusieurs millimètres de longueur et provoquer des courts-circuits entre des traces de cuivre rapprochées.

Pourquoi cela est important pour les bandes de néons LED

Après que la directive RoHS ait limité le plomb dans la soudure, le placage d'étain pur est devenu courant. Sans lead à supprimer la croissance, les moustaches en étain ont causé des défaillances de champ dans de nombreuses catégories de produits électroniques, y compris les bandes LED.

Dans un circuit imprimé flexible, les moustaches peuvent pousser entre des traces avec des hauteurs aussi petites que 0,5 mm, créant ainsi des courts métrages intermittents ou permanents.

Facteurs de risque:

• Placage d'étain de mauvaise qualité
• Contrôles de processus inadéquats
• Manque de recuit de post-placage
• Fabrication à faible coût

Stratégies d'atténuation des moustaches

stratégie	Bandes à bas prix	Premium (Signiteled)
Processus de placage optimisé	❌ Non	✅ Oui
Traitement thermique post-placage (recuit)	❌ Non	✅ Oui
Revêtement conforme sur les zones critiques	❌ Non	✅ Oui
Alliage d'étain avec suppresseurs de moustaches	❌ Parfois	✅ Oui

Les moustaches d'étain sont un différenciateur rarement mais important entre les produits de base et les solutions de qualité technique.

Comment les bandes de néon LED de haute qualité sont conçues

L'abordage des facteurs de fiabilité ci-dessus nécessite une approche systématique des matériaux, du contrôle des processus et de la conception.

Résumé de la sélection des matériaux

composante	Spécifications préférées (signalised standard)	éviter
substrat	Polyimide haute TG	PI PET ou bas grade
cuivre	Lancé recuit (RA)	Électrodépositif (ED)
Masque de soudure	Masque blanc flexible à haute température	LPI standard ou aucun masque
encapsulation	Silicone stabilisé aux UV	PVC ou silicone non UV
étain plaqué	Processus atténué des moustaches	Boîte pure incontrôlée

Principaux contrôles des processus

somm	Objectif
Contrôle de l'épaisseur du masque de soudure	Empêche la « soudure virtuelle » (mauvaise mouillage)
Gestion des profils de refusion	Évite la pâte à souder à basse température
Inspection optique automatisée (AOI)	Détecte les défauts de soudure avant l'encapsulation
Validation des cyclismes thermiques	Simule les swings du monde réel (-40°C à +85°C, 500+ cycles)

Caractéristiques de conception prêtes à l'extérieur

• Imperméabilisation IP67 ou IP68 avec embouts moulés et double joint
• Silicone stabilisé aux UV avec des tests UV accélérés de 3 000 heures (équivalent à plus de 9 ans à l'extérieur)
• Plage de températures de fonctionnement de -40 °C à +60 °C
• Soulagement des contraintes mécaniques aux entrées de câbles et entre les segments

Comment sont fabriquées des bandes de néon coextrudées de haute qualité à LED

Conclusion

La fiabilité des bandes de néons LED n'est pas déterminée par la marque LED ou le prix au mètre. Il est déterminé par les détails techniques cachés :

• Qualité du substrat de PCB (polyimide vs PET)
• Type de cuivre (RA vs ED)
• Intégrité du masque de soudure (masque blanc vs. Non masque)
• Gestion des CTE
• Prévention des moustaches en étain
• Les contrôles de processus que la plupart des acheteurs ne voient jamais

Les environnements extérieurs sont impitoyables. Les variations de température, l'exposition aux UV, l'humidité et les contraintes mécaniques s'accumulent au fil du temps. Les bandes qui semblent identiques à l'achat peuvent diverger considérablement de la longévité en fonction de choix de matériaux qui sont rarement mis en évidence dans les supports marketing.

Pour les prescripteurs et les professionnels de l'éclairage, le coût initial le plus bas est rarement le coût total de possession le plus bas.

Lors de l'évaluation des bandes de néon LED pour des applications extérieures ou à longue durée de vie, regardez au-delà de la luminosité et demandez des détails techniques. La différence entre une bande qui échoue en six mois et une bande qui dure cinq ans ne se trouve pas dans les LED, mais dans les couches en dessous.

Pourquoi les spécificateurs choisissent Signiteled

condition requise	SigneLiteled Standard
substrat	Polyimide haute TG
cuivre	Lancé recuit (RA)
Masque de soudure	Masque blanc à haute température
encapsulation	Silicone stabilisé aux UV
Validation thermique	500 cycles, -40°C à +85°C
Atténuation des moustaches	Oui (recuit post-placage)
Garantie	Limité sur 5 ans

Prêt à spécifier des bandes de néon LED fiables pour votre prochain projet ? Parcourir Signeleled Extérieur LED Néon Flex.
