Pasek LED Podstawy wiedzy Centrum wiedzy
Światła taśmowe LED stały się jednym z najczęściej stosowanych rozwiązań oświetleniowych w zastosowaniach mieszkalnych, komercyjnych, architektonicznych i inteligentnych oświetlenia. Jednak wybór odpowiedniej taśmy LED wymaga zrozumienia znacznie więcej niż tylko jasność lub kolor.
Od technologii chipów LED i systemów napięciowych po wodoodporność, oddawanie kolorów, kompatybilność przyciemniania i metody instalacji, każda specyfikacja bezpośrednio wpływa na wydajność oświetlenia, trwałość i wrażenia użytkownika.
To centrum wiedzy stanowi pełne wprowadzenie do podstaw oświetlenia taśm LED, pomagając inżynierom, projektantom, dystrybutorom, wykonawcom i kupującym zrozumieć, jak działają systemy taśm LED i jak wybrać odpowiednie rozwiązanie dla różnych zastosowań.
Dlaczego jakość światła taśmowego LED tak bardzo się różni?
Lampy LED, znane również jako taśmy LED lub elastyczne taśmy LED, to liniowe produkty oświetleniowe zbudowane na elastycznych płytkach drukowanych wypełnionych chipami LED i komponentami elektronicznymi.
Na pierwszy rzut oka większość świateł LED może wyglądać podobnie. Jednak wydajność, żywotność, spójność kolorów, stabilność termiczna i niezawodność pasków LED mogą się znacznie różnić w zależności od materiałów, projektu inżynierskiego, jakości wykonania i doboru komponentów.
W profesjonalnych projektach oświetleniowych różnice w strukturze PCB, binning LED, zarządzanie termiczne, materiały klejowe, metody hydroizolacji i kompatybilność ze sterownikami często określają, czy system taśm LED przetrwa lata, czy też przedwcześnie upadnie.
Zrozumienie tych różnic inżynieryjnych jest niezbędne do wyboru niezawodnych rozwiązań taśm LED do zastosowań komercyjnych, architektonicznych i długoterminowych.
Profesjonalne oświetlenie taśmy LED Wymaga starannej optymalizacji konstrukcji elektrycznej, wydajności optycznej, stabilności materiału, rozpraszania ciepła i spójności produkcji. Nawet niewielkie różnice w strukturze PCB, binningu chipów LED lub wodoodpornej enkapsulacji mogą znacząco wpłynąć na długoterminową wydajność i niezawodność instalacji.
Poniżej znajdują się niektóre z najważniejszych czynników inżynieryjnych, które decydują o jakości taśm LED.
- Grubość PCB i waga miedzi
- Jakość chipa LED i spójność binningowa
- Projekt rozpraszania termicznego
- Materiały hydroizolacyjne i metody enkapsulacji
- Niezawodność kleju
- Kompatybilność sterownika i ściemniania
- Dyfuzja optyczna i spójność kolorów
Wysokiej jakości oświetlenie taśmowe LED nie jest po prostu jaśniejsze — ma na celu utrzymanie stabilnej wydajności elektrycznej, spójnego oddawania kolorów, lepszą kontrolę ciepła i dłuższą niezawodność działania w wymagających zastosowaniach mieszkaniowych, komercyjnych i architektonicznych.

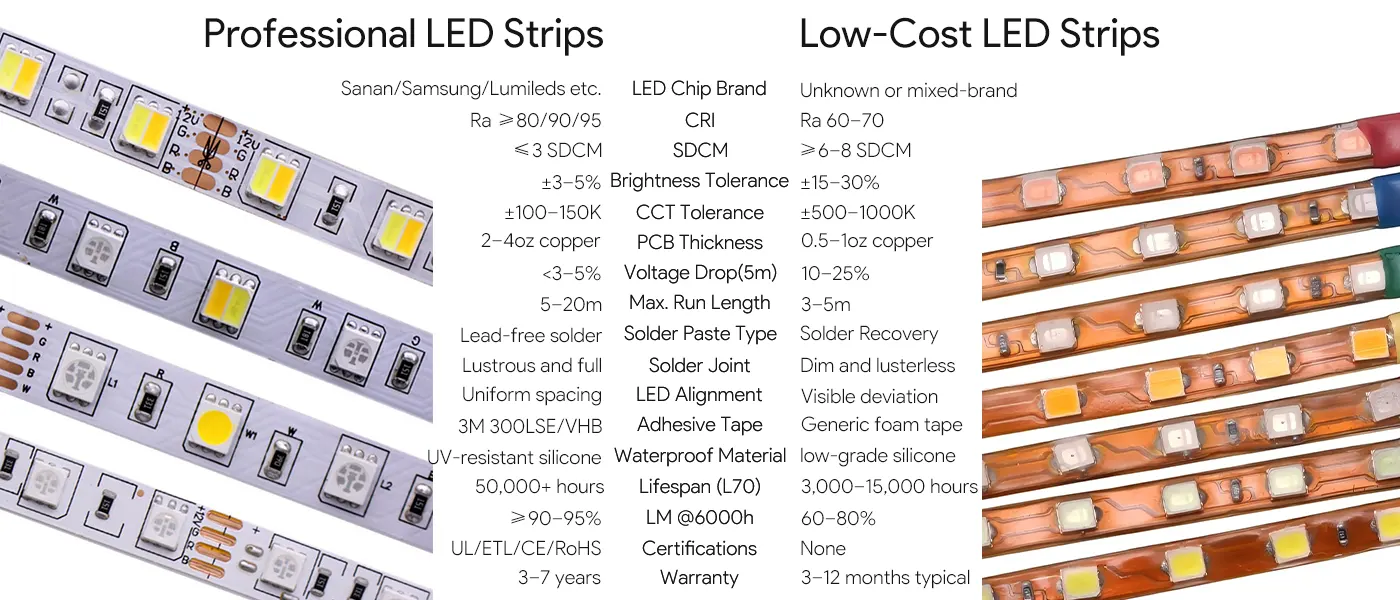

Profesjonalne paski LED vs tanie paski LED
Chociaż wiele świateł LED wygląda podobnie na zewnątrz, materiały wewnętrzne, procesy produkcyjne i standardy inżynieryjne mogą się znacznie różnić. Różnice te bezpośrednio wpływają na spójność jasności, stabilność termiczną, niezawodność wodoodporności, żywotność instalacji i długoterminową wydajność.
Profesjonalne paski LED są zazwyczaj zaprojektowane do stabilnej pracy, bardziej rygorystycznej kontroli jakości i wymagających zastosowań komercyjnych lub architektonicznych, podczas gdy tanie produkty często traktują niższe koszty produkcji nad niezawodnością inżynierską.
Poniższe porównanie podkreśla niektóre z najważniejszych różnic konstrukcyjnych i wydajnościowych powszechnie występujących między profesjonalnymi systemami taśm LED a tanimi alternatywami.
Profesjonalne paski LED | Komponent / funkcja | Tanie paski LED |
|---|---|---|
Nichia / Sanan / Samsung / Osram / Lumileds | Marka chipów LED | Nieznane lub mieszane diody LED marki |
140–220 lm/w | Wydajność świetlna LED | 70–110 lm/w |
RA ≥80/90/95 | CRI (wskaźnik oddawania barw) | RA ≥60–70 |
≤3 SDCM | SDCM | ≥6–8 SDCM |
±3–5% | Tolerancja jasności LED | ±15–30% |
±100–150 tys. | Tolerancja temperatury barwowej LED | ±500–1000K |
miedź 2–4 uncje | Grubość płytki | 0,5–1 uncji miedzi |
±0,1 mm | Tolerancja szerokości PCB | ±0,3–0,5 mm |
<65°C typical | Temperatura pracy PCB | 80–110°C Wspólne |
<3–5% | Spadek napięcia (bieg 5 m) | 10–25% |
5–20 m w zależności od napięcia | Maksymalna ciągła długość przebiegu | Często niestabilny powyżej 3–5 m |
Lut bezołowiowy SAC305 | Typ pasty lutowniczej | Tanie odzyskiwanie lutowania |
<0.1% | Stopień wady złącza lutowanego | 2–10% możliwe |
±0,05 mm | Dokładność umieszczania SMT | ±0,2–0,5 mm |
Jednolita rozstaw | Spójność wyrównania LED | Widoczne odchylenie miejsca |
<1–5% | Procent migotania | 20–100% możliwe |
≥2kHz–20kHz | Częstotliwość PWM | 100–500 Hz |
0,1–100% Płynne ściemnianie | Zakres ściemniania | Ograniczone lub niestabilne ściemnianie |
Wydajność systemu 85–95% | Efektywność energetyczna | Wydajność 50–70% |
Oryginalne 3M 300LSE / VHB | plaster | generyczna taśma piankowa |
90–150°C | Odporność na ciepło przyklejone | 40–70°C |
3–8+ lat | klej trwałość | Często 3-12 miesięcy |
Silikon odporny na promieniowanie UV | Wodoodporny | Podstawowa epoksydowa lub silikonowa niskiej jakości |
3–5+ lat na zewnątrz | Silikonowa odporność na promieniowanie UV | Żółknięcie w ciągu 6-18 miesięcy |
Zweryfikowane IP65 / IP67 / IP68 | Wodoodporność | Niezweryfikowane roszczenia IP |
±0,1–0,2 mm | Wodoodporna jednorodność powłok | Nierówna grubość powłoki |
Bezdotykowa lub niska widoczność hotspotu | Jednorodność światła | Mocne widoczne hotspoty LED |
±1 dioda LED/M Tolerancja | Dokładność gęstości LED | ±5–10 diod LED/m możliwe |
Minimalna widoczna z | Spójność kolorów między partami | Znacząca różnica wsadowa |
30 000–50 000+ godzin | Żywotność (L70) | 3 000–15 000 godzin |
≥90–95% | Konserwacja lumenów @6000h | 60–80% |
<0.2–0.5% | Wskaźnik niepowo | 3–15% możliwe |
Test starzenia 8-24h | Testy wypalania | Często brak testu starzenia |
10–90% RH | Zakres wilgotności robocze | Ograniczona tolerancja środowisk |
-20°C do 60°C | Zakres temperatury pracy | 0°C do 40°C Typowe |
UL / ETL / CE / RoHS | Certyfikaty | żaden |
3-7 lat | Gwarancja | Typowe 3–12 miesięcy |
Poznaj tematy wiedzy o taśmach LED
Oświetlenie taśmowe LED to znacznie więcej niż tylko wybór jasności lub koloru. Różne technologie, systemy sterowania, wodoodporne struktury, charakterystyka optyczna i normy inżynieryjne wpływają na wydajność oświetlenia, niezawodność instalacji i długotrwałą trwałość.
Aby ułatwić proces uczenia się, poniższe sekcje organizują najważniejsze tematy oświetlenia taśmy LED w kilka podstawowych kategorii wiedzy. Przewodniki te obejmują technologie produktowe, jakość oświetlenia, projektowanie elektryczne, metody hydroizolacji, praktyki instalacyjne i normy bezpieczeństwa powszechnie stosowane w nowoczesnych systemach oświetlenia LED.
Technologie taśm LED i typy produktów
Nowoczesne oświetlenie taśmowe LED obejmuje szeroką gamę technologii produktowych zaprojektowanych dla różnych efektów świetlnych, metod instalacji i wymagań sterowania. z tradycyjnego Taśmy LED SMD do zaawansowanego COB, RGBIC, led neonowy flex, I Systemy myjek ściennych LED Flex, każdy typ produktu oferuje unikalne korzyści w zastosowaniach oświetleniowych mieszkalnych, komercyjnych i architektonicznych.
W tej sekcji omówiono najpopularniejsze technologie taśm LED, ich różnice konstrukcyjne i aplikacje oświetleniowe, do których najlepiej nadają się.
Wydajność taśmy LED i jakość oświetlenia
Wydajność oświetlenia taśmy LED zależy od takich czynników, jak CRI, spójność kolorów, stabilność termiczna, zarządzanie napięciem i dyfuzja optyczna. Te szczegóły inżynieryjne bezpośrednio wpływają na komfort wizualny, jednorodność oświetlenia, wydajność i długoterminową niezawodność.
W tej sekcji wyjaśniono kluczowe czynniki, które wpływają na wydajność taśmy LED i ogólną jakość oświetlenia w profesjonalnych środowiskach oświetleniowych.
Systemy sterowania LED i projektowanie elektryczne
Systemy taśm LED opierają się na kompatybilnych zasilaczach, technologiach ściemniania i protokołach sterowania, aby osiągnąć stabilną pracę i dynamiczne efekty świetlne. Nowoczesne systemy mogą obsługiwać ściemnianie PWM, ściemnianie triakowe, sterowanie adresowalne SPI, DMX512 i inteligentne platformy oświetleniowe.
W tej części omówiono zasady elektryczne, metody ściemniania i technologie sterowania powszechnie stosowane w nowoczesnych systemach oświetlenia taśm LED.
Wodoodporność, materiały i instalacja
Trwałość oświetlenia taśmy LED zależy w dużej mierze od wodoodpornej ochrony, materiałów konstrukcyjnych, jakości instalacji i projektu zarządzania termicznego. Różne środowiska instalacyjne wymagają różnych poziomów odporności na wilgoć, ochrony przed promieniowaniem UV, elastyczności i rozpraszania ciepła.
W tej sekcji omówiono wodoodporne technologie, materiały instalacyjne, profile aluminiowe, systemy klejenia i wspólne rozważania dotyczące instalacji oświetlenia taśmowego LED.
Bezpieczeństwo LED, niezawodność i standardy branżowe
Standardy bezpieczeństwa, niezawodności i zgodności odgrywają ważną rolę w ocenie jakości oświetlenia taśmy LED. Czynniki takie jak bezpieczeństwo światła niebieskiego, migotanie, ekspozycja na promieniowanie UV, stabilność termiczna i testy żywotności wpływają na długoterminowe bezpieczeństwo użytkownika i niezawodność produktu.
W tej sekcji omówiono wspólne standardy bezpieczeństwa oświetlenia LED, względy dotyczące niezawodności i wymagania dotyczące testowania stosowane w zastosowaniach oświetleniowych mieszkalnych, komercyjnych i architektonicznych.
Inżynieria i wydajność lampek LED
Na wydajność oświetlenia taśmy LED wpływa wiele czynników inżynieryjnych, w tym stabilność napięcia, rozpraszanie ciepła, dyfuzja optyczna, gęstość LED i wydajność energetyczna. Zrozumienie tych relacji technicznych pomaga uprościć wybór produktów i poprawić niezawodność instalacji.
Poniższe tematy inżynieryjne wyjaśniają niektóre z najważniejszych kwestii dotyczących wydajności w profesjonalnych systemach oświetlenia taśm LED.
Spadek napięcia i maksymalna długość pracy
Napięcie stopniowo spada w dłuższych paskach LED, co może prowadzić do zmniejszenia jasności i niespójności koloru. Systemy o wyższym napięciu, grubsze miedziane płytki drukowane i odpowiednie metody wtrysku zasilania pomagają poprawić stabilność instalacji.
Rozpraszanie ciepła i stabilność żywotności
Zarządzanie termiczne bezpośrednio wpływa na konserwację światła, niezawodność kleju, stabilność koloru i długoterminową żywotność LED. Profile aluminiowe Zoptymalizowane struktury PCB są powszechnie stosowane do poprawy wydajności rozpraszania ciepła.
Gęstość LED i jednorodność oświetlenia
Wyższa gęstość LED zazwyczaj zapewnia płynniejsze i bardziej jednolite efekty świetlne ze zmniejszonymi widocznymi punktami gorącymi. Taśmy LED COB i struktury dyfuzyjne są często preferowane w przypadku bezpunktowych zastosowań oświetlenia liniowego.
Wodoodporne porównanie
Różne technologie wodoodporne oferują różny poziom elastyczności, odporności na promieniowanie UV, przejrzystości optycznej i trwałości środowiska. Powszechne metody wodoodporne obejmują tuleje silikonowe, enkapsulację wytłaczania, powłoki PU i technologie nanopowwlekania.
Często zadawane pytania dotyczące świateł pasowych LED
Systemy oświetlenia taśmy LED wiążą się z wieloma względami technicznymi związanymi z jasnością, wodoodpornością, ściemnianiem, instalacją, projektowaniem elektrycznym i długoterminową niezawodnością. Poniższe pytania opierają się na typowych problemach ze świata rzeczywistego, często wyszukiwanych przez właścicieli domów, wykonawców, projektantów oświetlenia i nabywców komercyjnych.
Światła taśmowe LED są powszechnie używane do oświetlenia otoczenia mieszkalnego, oświetlenia pod szafą, architektonicznego oświetlenia liniowego, oznakowania, wyświetlaczy detalicznych, oświetlenia rozrywkowego, oświetlenia samochodowego i aplikacji inteligentnego domu ze względu na ich elastyczność i kompaktowy rozmiar.
Paski LED COB zapewniają płynniejsze i bardziej jednolite oświetlenie z mniejszą liczbą widocznych punktów zapalnych, podczas gdy paski LED SMD zazwyczaj oferują większą elastyczność w poziomach jasności, konfiguracjach RGB i wydajności oświetlenia.
Paski LED 12V są powszechnie używane w krótszych instalacjach mieszkalnych, podczas gdy systemy 24 V są ogólnie preferowane w przypadku dłuższych przebiegów, ponieważ zmniejszają spadek napięcia i utrzymują bardziej stabilną jasność.
Jest to zwykle spowodowane spadkiem napięcia podczas długich pasków LED. Właściwe wtryskiwanie mocy, grubsze miedziane płytki drukowane i krótsze długości instalacji pomagają poprawić spójność jasności.
Tak. Większość lamp LED jest zaprojektowana z zaznaczonymi punktami cięcia, które pozwalają użytkownikom bezpiecznie skrócić pasek bez uszkadzania pozostałych sekcji.
Tak. Taśmy LED COB można zwykle ciąć w wyznaczonych odstępach czasu cięcia, chociaż odległość cięcia może się różnić w zależności od napięcia i konstrukcji PCB.
Nieprawidłowe miejsca cięcia, uszkodzone ślady PCB, odwrócona polaryzacja lub zła instalacja złącza są częstymi przyczynami awarii paska LED po cięciu.
Maksymalna długość przebiegu zależy od napięcia, zużycia energii, grubości miedzi PCB i projektu dystrybucji prądu. Dłuższe instalacje często wymagają dodatkowego wtrysku zasilania, aby utrzymać stabilną jasność.
Żywotność oświetlenia taśmy LED zależy od zarządzania temperaturą, temperatury pracy, jakości materiału i stabilności elektrycznej. Wysokiej jakości paski LED są powszechnie zaprojektowane do długotrwałej pracy w odpowiednich warunkach instalacji.
Taśmy LED generują ciepło podczas pracy, zwłaszcza modele o dużej mocy i dużej gęstości. Właściwe odprowadzanie ciepła przez profile aluminiowe lub wentylacja pomaga poprawić żywotność i stabilność wydajności.
Wysokiej jakości systemy taśm LED z odpowiednimi zasilaczami i zarządzaniem termicznym są generalnie bezpieczne dla przedłużonej pracy. Jednak jakość instalacji i kompatybilność elektryczna pozostają ważnymi względami bezpieczeństwa.
Większość świateł LED jest uważana za bezpieczną, gdy jest odpowiednio zaprojektowana i zainstalowana. Czynniki takie jak migotanie, nadmierna jasność, słaba dyfuzja i ekspozycja na niebieskie światło mogą wpływać na komfort wizualny w niektórych środowiskach.
Większość standardowych białych lamp LED taśmy LED wytwarza niewiele szkodliwego promieniowania UV. Jednak paski LED UV przeznaczone do utwardzania, kontroli lub specjalnych aplikacji oświetleniowych celowo emitują długość fali ultrafioletowej.
CRI (Indeks Renderowania Kolorów) mierzy, jak dokładnie źródło światła odtwarza kolory w porównaniu z naturalnym światłem. Wyższe wartości CRI generalnie poprawiają komfort wizualny i dokładność koloru.
Tak. Taśmy LED z CRI 95 lub nowszym są ogólnie uważane za wysokiej jakości rozwiązania oświetleniowe odpowiednie do zastosowań komercyjnych, detalicznych, fotograficznych, hotelarskich i architektonicznych, gdzie ważne jest dokładne oddawanie kolorów.
SDCM (Odchylenie standardowe dopasowania kolorów) mierzy spójność kolorów między diodami LED. Niższe wartości SDCM wskazują bardziej jednolity wygląd koloru w całej instalacji.
Lumeny mierzą całkowitą ilość wytworzonego światła, podczas gdy Lux mierzy, ile światła dociera do określonej powierzchni. Oba są ważne przy ocenie wydajności oświetlenia.
Ciepłe białe oświetlenie (2700K–3000K) jest powszechnie używane do komfortu mieszkalnego, podczas gdy neutralne białe (4000K) i chłodna biel (5000K–6500K) są często preferowane w środowiskach komercyjnych lub zorientowanych na zadania.
Paski RGB tworzą efekty zmieniające kolor za pomocą czerwonych, zielonych i niebieskich diod LED. Paski RGBW dodają dedykowaną białą diodę LED dla lepszego białego oświetlenia, podczas gdy paski RGBIC umożliwiają jednoczesne pojawienie się wielu kolorów na tym samym pasku.
Wiele świateł LED obsługuje ściemnianie, ale kompatybilność zależy od sterownika, typu ściemniacza i systemu sterowania. Powszechne technologie ściemniania obejmują sterowanie PWM, triakiem, 0-10V, SPI i DMX.
Migotanie może być spowodowane niekompatybilnymi ściemniaczami, przeciążonymi zasilaczami, niestabilnymi sterownikami, spadkiem napięcia lub złymi połączeniami elektrycznymi.
W pomieszczeniach suchych w pomieszczeniach zazwyczaj używa się taśm LED IP20, podczas gdy kuchnie, łazienki, miejsca na zewnątrz i miejsca na mokrej wilgoci mogą wymagać wyższych klasyfikacji wodoodporności, takich jak IP65, IP67 lub IP68.
IP65 chroni przed kurzem i lekkimi zachlapaniami wody, IP67 obsługuje tymczasowe zanurzenie w wodzie, a IP68 jest przeznaczony do długotrwałych lub głębszych zastosowań wodoodpornych.
Niskiej jakości materiały silikonowe lub epoksydowe mogą ulegać degradacji pod wpływem ekspozycji na promieniowanie UV, ciepła i starzenia środowiskowego, powodując żółknięcie i zmniejszenie przepuszczalności światła.
Oświetlenie taśmowe LED jest generalnie energooszczędne w porównaniu z tradycyjnymi technologiami oświetlenia. Rzeczywiste zużycie energii zależy od napięcia, mocy, poziomu jasności i czasu pracy.
Zasilanie musi odpowiadać napięciu taśmy LED i zapewniać wystarczającą moc. Większość instalacji wymaga również dodatkowego marginesu mocy dla stabilnej, długotrwałej pracy.
Awaria kleju może być spowodowana ciepłem, kurzem, wilgocią, złym przygotowaniem powierzchni lub taśmą klejącą niskiej jakości. Profile aluminiowe i systemy klejenia klasy przemysłowej pomagają poprawić stabilność instalacji.
Typowe metody montażu obejmują podkład klejowy, profile aluminiowe, zaciski montażowe, kanały wpuszczane i systemy wytłaczania silikonu w zależności od środowiska instalacji.
Profile aluminiowe nie zawsze są wymagane, ale znacznie poprawiają rozpraszanie ciepła, stabilność instalacji i wygląd oświetlenia, szczególnie w przypadku zastosowań oświetleniowych o dużej mocy lub oświetlenia architektonicznego.
Produkty LED Neon Flex wykorzystują rozproszone struktury silikonowe, aby stworzyć płynniejsze, bezkropkowo efekt świetlny z lepszą ochroną środowiska i bardziej elastycznymi opcjami instalacji.
Tak. Wiele nowoczesnych systemów taśmowych LED obsługuje integrację inteligentnego domu za pośrednictwem platformy sterowania Wi-Fi, Zigbee, Bluetooth, Matter, DMX, SPI lub App.
