Işıklı işaret harflerinde hangi LED aydınlatma kullanılır?

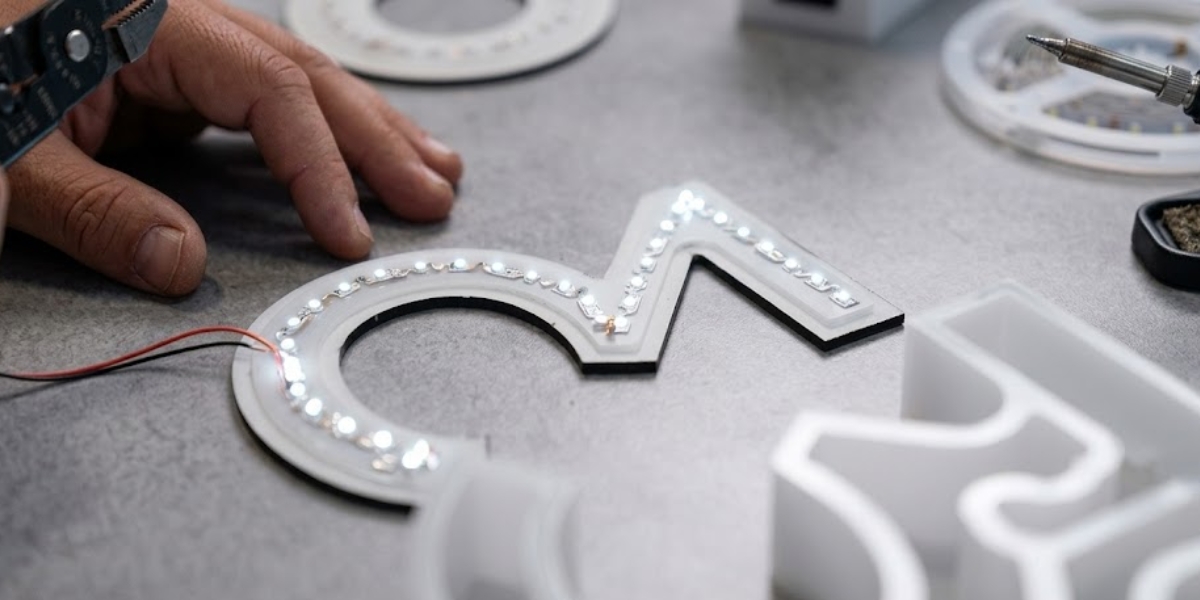

Işıklı işaret harflerinin içinde kullanılan LED aydınlatma, hemen hemen her durumda, LED şeritler (esnek S tipi şeritler dahil) kavisli, yazı veya sığ harfler için bir tahtaya monte edilmiş ve harfin içine eşit aralıklarla yerleştirilen küçük LED kümeleridir. Bu düşük voltajlı kaynaklar yarı saydam bir akrilik yüzün arkasına oturur ve mektubu içeriden aydınlatır.

Çoğu alıcı, bir işaret mektubunu şekline, bitişine ve rengine göre değerlendirir. Aslında eşit olarak parlayıp, havadan kurtulup yaşamamaya karar veren ve yıllarca çalışmaya devam eden şey, içinde seçilen LED kaynağıdır.

Bu makale, ışıklı işaret harflerinin ne olduğunu, her bir türün içine hangi LED aydınlatmanın girdiğini, en önemli özellikleri, aydınlatmanın gerçekten ne kadar sürdüğünü ve bu bileşenleri Çin'den toptan tedarik ettiğinizde maliyeti neyin artırdığını açıklar.

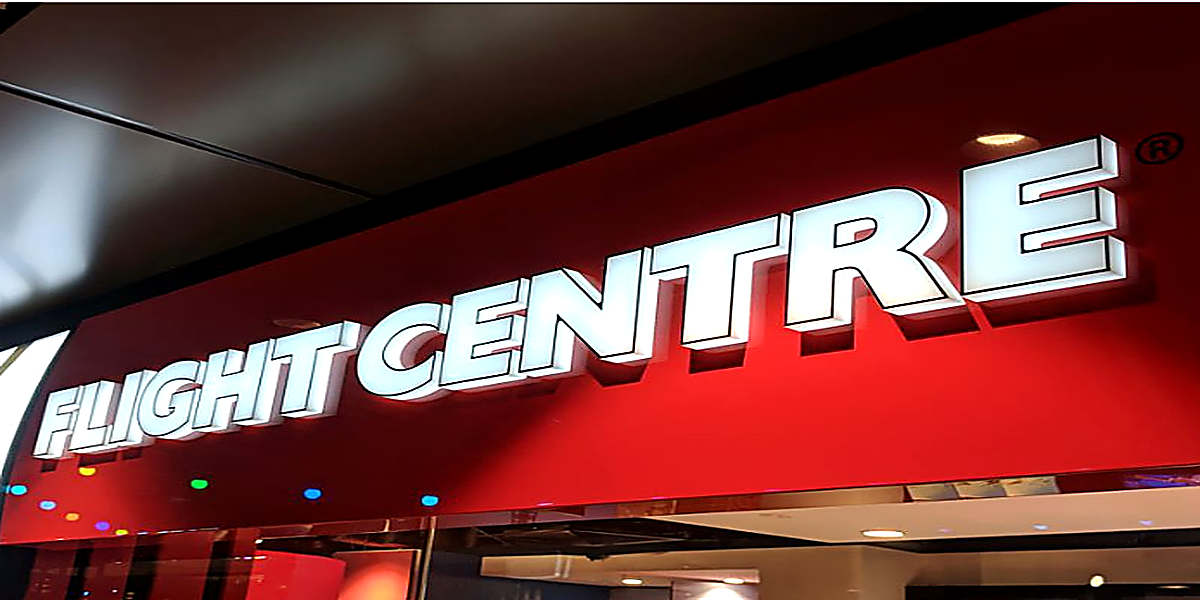

Işıklı işaret harfleri nelerdir?

Işıklı kanal harfleri olarak da adlandırılan ışıklı işaret harfleri, genellikle LED'lerle, içeriden aydınlatılan üç boyutlu, ayrı ayrı üretilmiş harfler, sayılar veya logo şekilleridir. Her karakter, genellikle yaklaşık 5 mm (3/16") kalınlığında yarı saydam bir akrilik veya polikarbonat yüz ile metal bir dönüşten (yan duvar) ve arkadan, çoğunlukla alüminyum veya paslanmaz çelikten yapılmıştır. Bir trim kapak, yüz kenarını bitirir veya daha temiz bir görünüm için harf trimsiz olarak inşa edilmiştir.

“Aydınlatılmış işaret harfleri” geniş bir kategoridir ve 3B kanal harflerini içerir. Harfler bir binanın ön cephesine, bir kanala veya doğrudan bir duvara monte edilebilir ve vitrinlerde, alışveriş merkezlerinde, restoranlarda, kurumsal lobilerde ve resepsiyon duvarlarında kullanılır. Her karakter ayrı ayrı aydınlatıldığından, sonuç keskin, yüksek kontrastlı ve gece veya gündüz okunabilir.

Genellikle karıştırılan iki şeyi ayırmaya değer. Aydınlatmalı bir işaret harfi, içeriden aydınlatılan tek boyutlu bir karakterdir. pek iyi ışıklı kutu (İşaret Dolabı) içeriden aydınlatılmış düz kapalı bir kutudur. Farklı dahili aydınlatma donanımı kullanıyorlar, bu nedenle bu makale yalnızca harflerin içine girenlere odaklanıyor.

Işıklı bir işaret mektubunun içine hangi LED aydınlatma giriyor?

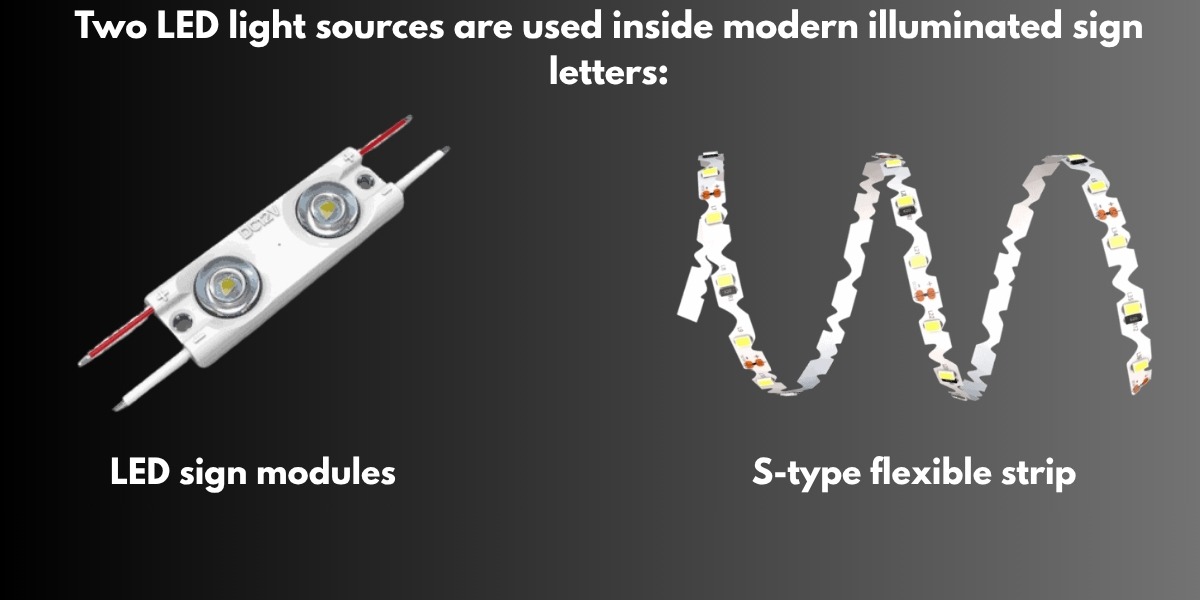

Modern ışıklı işaret harflerinde iki LED ışık kaynağı kullanılır:

1. LED işaret modülleri - kanal harflerinin büyük çoğunluğu için birincil, baskın kaynak. Modern modüller artık çok kompakttır, bu nedenle standart ve büyük harflerin yanı sıra küçük metinleri de aydınlatabilirler.
2. LED şeritler (S tipi esnek şeritler dahil) - Sıkı eğriler, komut yazı tipleri ve bir modül ızgarasının temiz bir şekilde oturamadığı küçük veya karmaşık harfler için kullanılır.

LED modüller özellikle tabela için tasarlandıkları için baskındır: düşük voltajlı 12 V veya 24 V çalışma, basit kablolama, eşit ışık çıkışı ve bir harfin içinde herhangi bir yere yerleştirilme esnekliği. Harfleri bir kez kullandıklarında eski neon tüplerini etkili bir şekilde değiştirdiler. LED şeritler, sert bir modül ızgarasının iç duvara karşı temiz bir şekilde oturamadığı kavisli ve süs harflerinde yerini alır.

COB şeritlerinin, sert LED lens panolarının ve LED işaret tüplerinin tek tek kanal harflerinin içinde kullanılmadığını unutmayın - bu ürünler ışık kutularına, dolaplara ve büyük fabrikasyon işaretlere aittir. Harflerin kendi içinde, cevap önce modüller, eğriler için şeritler.

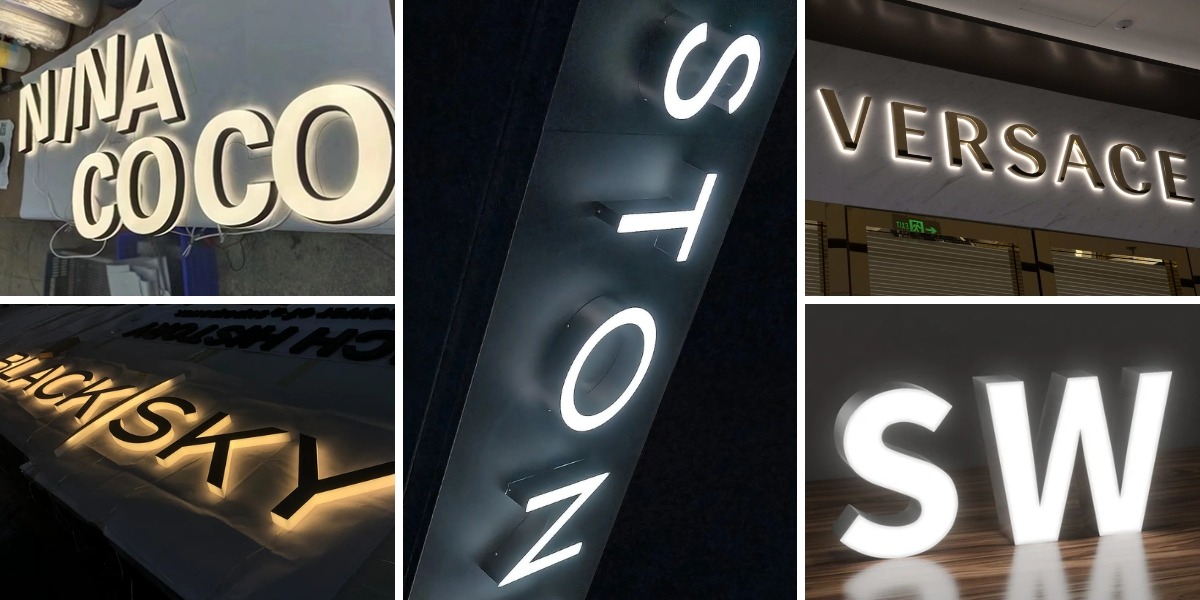

Ana ışıklı işaret harflerinin türleri - ve her birinin kullandığı LED

Işıklı işaret harfleri, ışığın harften kaçtığı yere göre gruplandırılır. Aydınlatma türü, görünümü, montajı ve içeride ihtiyacınız olan LED düzenini değiştirir.

Ön aydınlatma standart ve en uygun fiyatlı olanıdır: beyaz veya renkli LED modüller, harfin içinde bir ızgaraya oturur ve ışığı akrilik yüzden geçirir. Halo ışıklı harfler sağlam bir metal yüzü korur ve LED'leri arkaya açık olarak monte ederek arkadaki duvara yumuşak bir parıltı saçar - birinci sınıf, mimari bir görünüm. Kombinasyon harfleri her ikisini de yapar. Hepsinde, beygir ışık kaynağı LED modülüdür; harf şekli esneklik gerektirdiğinde şeritler devreye girer.

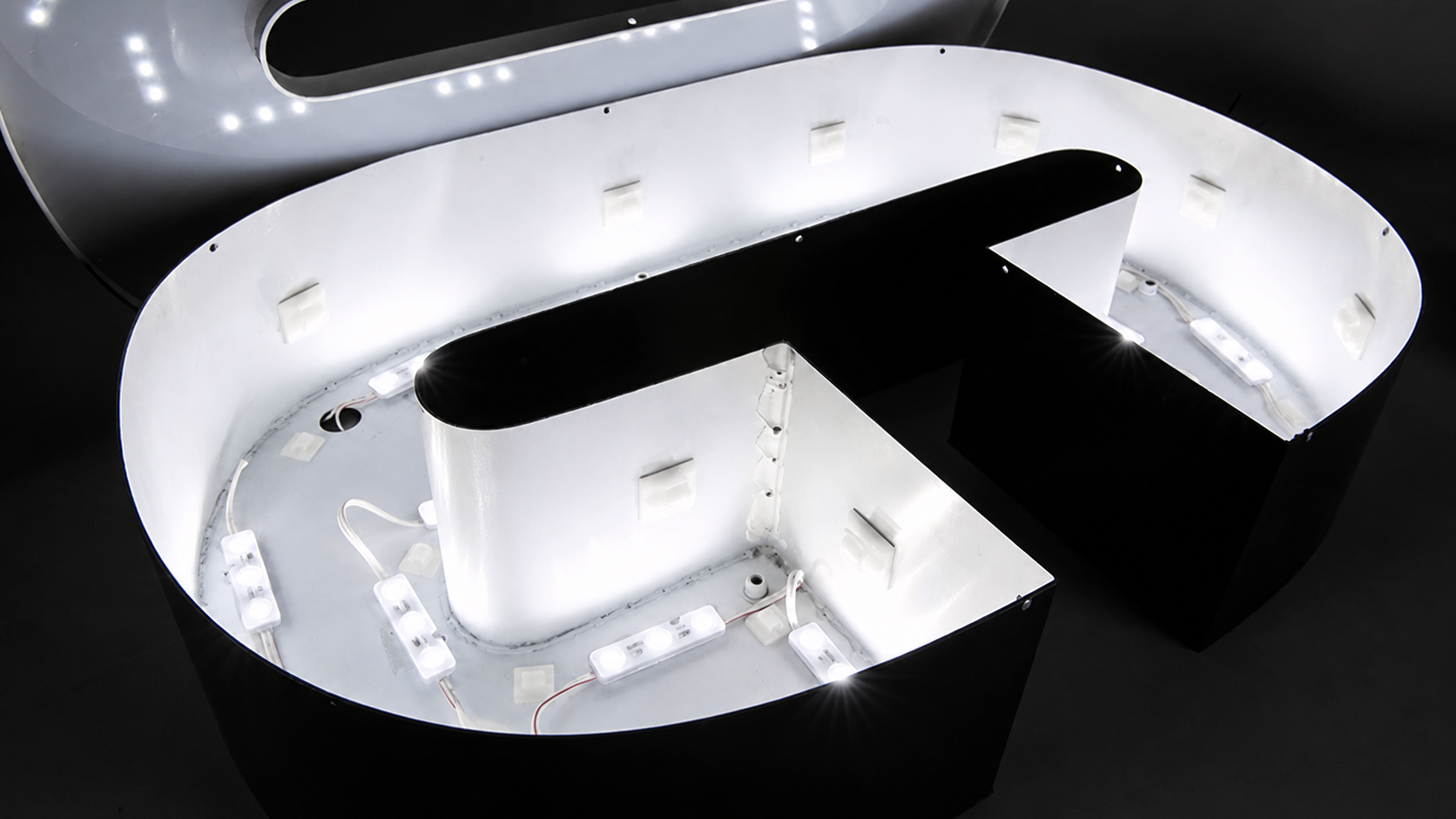

LED Modülleri: Bir İşaret Mektubu Nasıl Gerçekleştirilir?

LED işaret modülleri Bir veya daha fazla SMD LED'i (genellikle SMD 2835, RGB rengi için SMD 5050 ile), dizelere önceden kablolanmış ve yapışkan destek veya vidalarla harfin içine sabitlenmiş kısa tahtalardır. Daha küçük harfler için 12 V DC ve daha uzun zincirlerin kablolamayı ve kurulum süresini azalttığı büyük ölçekli tabelalar için 24 V DC üzerinde çalışırlar.

Birkaç mühendislik detayı, karanlık noktalar ve sıcak noktalarla kaplı bir işaretten eşit olarak parlayan bir işaret ayırır:

• Optik lens/ışın açısı. Önden aydınlatmalı kanal harfi modülleri, ışığı yüze eşit olarak yaymak için geniş bir optik lens kullanır - yaklaşık 160° - her modül, sıcak nokta olmadan daha geniş bir alanı kaplar. İyi seçilmiş bir lens, daha az modül ve daha eşit bir yüz anlamına gelir.
• Modül adımı (aralık). Alandan güvenilir bir kural: Modüller arasındaki boşluğu, modüllerden işaret yüzüne olan mesafeye kabaca eşit tutun. Çok uzak aralıklı olan LED'ler, akrilik boyunca parlak noktalar olarak görünür; Çok yakın, modülleri ve gücü çok yakın. Kaba bir planlama rakamı olarak, 4 inçten daha geniş harflerle, birden fazla satıra ihtiyaç duyan, ayak başına yaklaşık üç modül bekleyin.
• Renk tutarlılığı. Beyaz işaretler herhangi bir renk uyumsuzluğunu anında ortaya çıkarır - bazı yamalar daha mavi, bazıları daha sıcak görünür. Kaliteli modüller sıkıca yerleştirilen çipler (3 adımlı macadam / SDCM) kullanır, böylece her modül aynı beyazı okur.
• Isı yönetimi. Açıkta bulunan alüminyum PCB'ye sahip modüller, kapalı bir harfin içindeki parlaklığı ve ömrü koruyan bir ABS kabuğunda tamamen kapatılmış modüllerden çok daha iyi havaya ısı saçıyor.
• Parlaklık bile uçtan uca. Sabit akımlı sürüş, ilk ve son modülü, güç yalnızca bir uçtan beslendiğinde bile aynı parlaklıkta aynı parlaklıkta tutar.

Dış mekan harfleri için modüller IP65 (ve kıyı veya yüksek nemli siteler için IP67'ye kadar) olarak derecelendirilmelidir. Signliteled'in işaret modülleri, tam olarak bu zorlu hava koşulları için IP67 derecesine kadar mevcuttur.

Tek Renkli 2LED DC12V LED Modül Işık

• İyi ısı dağılımı için açıkta kalan PCB tasarımı
• Daha uzun ömür için düşük ışık arızası
• Daha parlak çıkış ve daha yüksek verimlilik için 9V yüksek güçlü LED çipler
• Daha az voltaj düşüşü için sabit akım tasarımı
• Zincir başına daha fazla bağlayın
• Eşit aydınlatma için 160° lens
• İnce işaretler için uygun

Teklif Alın

LED şeritler ve S tipi şeritler: eğriler, yazı ve sığ harfler için

Bir harfin sıkı kıvrımları, el yazısı veya el yazısı yazı tipi, organik bir logo şekli veya çok sığ bir derinliği varsa, katı bir modül ızgarası iç duvara temiz bir şekilde oturamaz. Esnek LED şeritlerin devraldığı yer burasıdır - ve S-tipi şerit bunun için özel olarak inşa edilmiştir.

S tipi bir şerit, yalnızca standart bir şerit gibi tek bir düzlem boyunca değil, herhangi bir yönde bükülen S şeklinde (zigzag) bir PCB kullanır. Kıvrılmadan kavisli bir harfin iç çevresini sarar, sıkı yarıçapları takip eder ve modüllerin olmayacağı yere sığar. Sürekli olarak çalıştırın, aynı zamanda karmaşık bir şeklin etrafına bireysel modüller yerleştirmekten daha az kablo bağlantısı oluşturur.

Komut dosyası, logolar ve sığ veya kenarlıksız harfler için standart blok harfler ve şeritler (eğriler için S-tipi) için modüller kullanın. Tam döküm, Signliteled'in kılavuzundadır, S-Type LED Strip Işıkları Hakkında Bilmeniz Gereken Her Şey.

Sipariş vermeden hemen önce almak için temel özellikler

Voltaj — 12 V veya 24 V DC. 12 V daha küçük harflere uygundur; 24 V, büyük harfler ve uzun koşular üzerinde daha verimlidir. Her bileşeni aynı sistem voltajıyla eşleştirin.

IP derecesi — Ortamla eşleştirin. Kıyı, yağmurlu veya yüksek nemli konumlar için dış mekan taban çizgisi olarak IP65 ve IP67 kullanın. İç mekana sahip (IP20) LED'leri asla bir dış mekan harfine koymayın - nem ve UV onları hızlı bir şekilde öldürür.

Çip sınıfı ve renk biçme. Birinci sınıf çipler, parlaklıklarını ve renklerini bütçe yongalarından çok daha uzun süre tutar. Sıkı renk gruplama da aynı derecede önemlidir - SignliteLed, bitmiş bir harf boyunca daha mavi görünen ve diğerleri daha sıcak görünen bazı yamalar yerine her modülün aynı beyazı okuyabilmesi için 3 adımlı macadam (SDCM) çiplerini kullanır.

Işın açısı ve difüzyon. Geniş bir ışın açısı ve doğru modül adımı, görünür noktalar olmadan eşit bir yüz üreten şeydir. Yüzü yaymak, sığ harflerde çok önemlidir.

Güç kaynağı (sürücü). Su geçirmez, sabit voltajlı bir sürücü kullanın ve nominal watt'ının yaklaşık 80%'sinin ötesine yüklemeyin - bu, erken arızalanmasını engelleyen şeydir. SignLited belirtir Ortalama iyi XLG serisi IP67 sürücüleri (AC100–305V girişi, 12V/24V çıkış, 89–94% verimliliği) işaret aydınlatması için. Bileşenler, bölgesel standartları karşılamak için UL, ETL, CE ve ROHS sertifikalıdır.

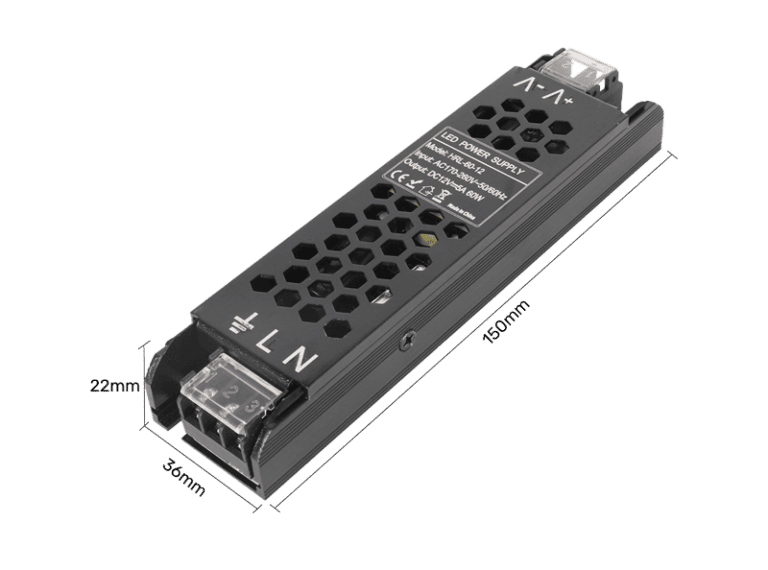

LED Şerit Işık için 12V Ultra İnce Sürücü

• Giriş voltajı: AC110-260V
• Frekans aralığı: 47-63Hz
• Güç Faktörü: 0.5-0.6
• Verimlilik: >80%
• Nominal güç: 60W
• Çıkış Voltajı: DC12V
• Nominal akım: 5A
• IP Derecesi: IP20
• Garanti: 3 yıl
• Boyut: L150 × W36 × H22mm

Teklif Alın

Çalışma sıcaklığı. Dış mekan harfleri için tipik olarak -20 °C ila +50 °C civarında, kaynağın tam kurulum iklimi için derecelendirildiğini doğrulayın.

Bir işaret mektubunun içindeki LED aydınlatma ne kadar sürer?

Burada iki farklı sayı var ve onları karıştırmak, alıcıların yaptığı en yaygın hatadır. bira Anma ömrü Kaliteli LED şeritler ve modüller yaklaşık 50.000 saattir - ancak bu bir L70 Şekil, parlaklığın orijinalinin 70%'sine düştüğü nokta, tam bir arıza noktası değil. Gerçek dünya hizmet ömrü, işaretin kaç saat çalıştığına ve çalışma ortamına bağlı olarak genellikle 3 ila 10 yıldır. Günde yaklaşık 8 saat, 50.000 saat kağıt üzerinde yaklaşık 17 yıla kadar çalışır, ancak pratikte ısı, hava ve güç koşulları nedeniyle birkaç işaret buna ulaşır.

Bu aynı zamanda bir garantinin, nominal ömründen daha kısa olmasının nedeni de budur - bir garanti, bir laboratuvar rakamı değil, gerçek dünya taahhüdüdür. Signliteled, tüm ürünlerini minimum 3 yıl garantili (yüksek kaliteli ürünlerde 5 yıla kadar) destekler tarafından desteklenir. Şirket içi aydınlatma ve çevre testleri.

Gerçek kurulumlarda LED çip nadiren başarısız olan ilk kısımdır - güç kaynağı (sürücü), özellikle küçük boyutlu veya tam yükte çalışıyorsa, olağan zayıf noktadır. Sürücüyü doğru yapmak, uzun vadeli güvenilirlik için herhangi bir tek parlaklık numarasından daha önemlidir.

İşaret üreticilerinin LED kaynağıyla yaptığı yaygın hatalar

1. Dış mekanda (IP20) LED'leri dış mekanlarda kullanmak - nem ve UV'den aylar içinde başarısız olurlar.
2. Güç kaynağını küçükleştirmek - 100% yükte bir sürücü çalıştırmak ömrünü kısaltır ve en yaygın arıza noktasıdır.
3. Aralama modülleri birbirinden çok uzak - yüz mesafesinden daha geniş boşluklar, akrilik üzerinde görünür noktalar ve koyu bantlar oluşturur.
4. Çip rengi kutularını karıştırma - Kümelenmemiş çipler, beyaz bir işareti düzensiz, bazı alanlar daha mavi, biraz daha sıcak gösterir.
5. Sığ harflerde difüzyon atlayarak - onsuz, tek tek LED'ler yüz boyunca doğrudan görünür.
6. Bir eğrinin etrafında düz bir şerit zorlamak - bükülür ve boşluklar bırakır; eğriler için S tipi bir şerit yapılır.
7. Isıyı görmezden gelme - Alüminyum desteği olmayan modüller, kapalı bir harfin içinde ısı oluşturur ve erken kararır.

İşaret mektupları için LED bileşenlerinin maliyetini ne belirler?

Tek bir sabit fiyat yoktur, çünkü maliyet proje tarafından yönlendirilir. Başlıca faktörler şunlardır:

• Harf boyutu ve derinliği - Daha uzun harfler ve daha geniş vuruşlar daha fazla LED ve satıra ihtiyaç duyar.
• Aydınlatma türü — Ön aydınlatma, hale veya kombinasyon her biri farklı bir LED düzeni kullanır.
• Toplam LED Sayısı — Karakter başına modül veya şerit sayısı.
• Çip markası ve binning - Premium vs ev yongaları, sıkı ve gevşek renk kontrolü.
• IP Derecelendirmesi — IP65 ve IP67 hava koşullarına dayanıklılık.
• Finish ve yazı tipi karmaşıklığı - sıkı komut yazı tipleri ve özel bitişler daha fazla LED'e ihtiyaç duyar.
• Sipariş miktarı - toptan ve OEM hacmi birim maliyeti düşürür.

Doğru bir rakam için, genel bir fiyat listesine güvenmek yerine harf boyutlarını, aydınlatma türünü ve miktarını gönderin ve fabrikada doğrudan fiyat teklifi isteyin.

A 2011 yılından beri tabela üreticisi, Signliteled UL, ETL, CE ve RoHS sertifikalıdır ve her ürünü minimum 3 yıl garanti ile destekler. OEM/ODM özelleştirme ile fabrikada doğrudan mevcut olan LED işaretli modüller ve S tipi LED şeritler - LED işaret aydınlatmasının tamamını keşfedin.

Çözüm

Işıklı bir işaret mektubunun içindeki LED aydınlatma iki kaynağa indirgenir: harflerin büyük çoğunluğu için LED işaret modülleri ve senaryo, logo ve sığ şekiller için LED şeritler (Eğriler için S-tipi). Kaynağı harf türüyle eşleştirin - önden aydınlatmalı harfler, modüller veya arkadaki şeritler için yarı saydam harfler için halo harfleri için gerçekten önemli olan üç özelliği elde edin: doğru IP derecesi, sıkı bir şekilde sıkıştırılmış kaliteli yongalar ve uygun boyutta su geçirmez bir sürücü. Bunu yapın ve işaret eşit olarak parlar ve aylar yerine yıllarca sürer.
